L'automatisation des tâches, qu'il s'agisse de la gestion de l'éclairage, du chauffage ou de l'arrosage de votre jardin, repose de plus en plus sur des dispositifs intelligents capables de fonctionner de manière autonome. Parmi ces outils, l'horloge modulaire, également connue sous le nom d'interrupteur horaire, de programmateur de tableau ou d'horloge de tableau, occupe une place centrale. Il s'agit d'un relais programmable, conçu pour être installé sur un rail DIN dans un tableau électrique, agissant comme un interrupteur automatique piloté par le temps. Son rôle est de simplifier et d'optimiser la gestion de vos installations électriques en permettant une programmation précise des cycles de fonctionnement.
Comprendre le Fonctionnement des Horloges Modulaires
Les horloges modulaires se déclinent en plusieurs types, chacun offrant des fonctionnalités et une précision adaptées à des besoins spécifiques. Ces dispositifs sont fondamentalement des minuteries automatiques qui exécutent un programme prédéfini, régulant ainsi quand et combien de temps un équipement doit fonctionner.
Les Horloges Analogiques : Simplicité Mécanique
Les horloges analogiques représentent la forme la plus traditionnelle. Elles se programment de manière intuitive grâce à des picots ou des segments basculants disposés autour d'un cadran. Chaque picot représente un intervalle de temps, généralement de 15 minutes minimum, permettant de définir les périodes de marche et d'arrêt. Ce système mécanique, bien que simple et fiable, offre une précision limitée, chaque réglage étant effectué par pas de 15 minutes. L'avantage principal de ces horloges réside dans leur facilité d'utilisation et leur coût généralement plus abordable. Elles sont idéales pour des applications où une grande précision n'est pas requise, comme la gestion de l'éclairage d'appoint ou le fonctionnement de pompes basiques.
Les Horloges Numériques : Précision et Polyvalence
Les horloges numériques marquent un progrès significatif en termes de fonctionnalités et de précision. Équipées d'un écran LCD et de touches de commande, elles permettent une programmation bien plus fine, souvent à la minute près. Les modèles numériques offrent généralement la possibilité de créer des programmes hebdomadaires, voire annuels, offrant ainsi une flexibilité accrue pour s'adapter aux rythmes de vie évolutifs. La navigation dans les menus numériques peut varier en complexité selon les fabricants, mais la plupart proposent une interface claire pour définir les heures de début, les jours d'exécution et les durées de fonctionnement pour chaque station ou circuit.
De nombreux programmateurs avancés peuvent contenir plusieurs programmes distincts, et certains modèles offrent même des programmes indépendants. Lorsqu'un programmateur est configuré pour la première fois, il est essentiel de programmer l'heure actuelle et le jour de la semaine. Ensuite, il faut définir l'heure de début souhaitée pour l'arrosage. Il est important de noter que les heures de début s'appliquent à l'ensemble du programme, et non aux stations individuelles. Selon le programmateur, il peut être nécessaire d'attribuer plusieurs heures de démarrage par station et par jour.
La définition des jours pour exécuter le programme est également cruciale. Les jours d'arrosage sont les jours spécifiques de la semaine pendant lesquels l'arrosage a lieu, comme tous les lundis, mercredis et vendredis, ou tous les trois jours. Un programme d'arrosage est la combinaison des jours pendant lesquels un programme s'exécute. Différents programmateurs offrent diverses options de programmation, telles qu'un calendrier de 365 jours, un calendrier hebdomadaire, tous les deux jours, tous les trois jours, les jours pairs/impairs, etc.
Enfin, il faut régler les durées de fonctionnement de la station. Le temps de fonctionnement de la station est la durée pendant laquelle chaque station fonctionne. La durée de la période d'arrosage d'une station est appelée durée de fonctionnement. La plupart des durées de fonctionnement du programmateur peuvent être définies par incréments d'une minute, jusqu'à plusieurs heures. Les durées de fonctionnement des stations sont définies individuellement pour chaque station et ne s'appliquent pas à l'ensemble du programme.
Les Horloges Astronomiques : L'Intelligence Solaire
Une catégorie particulièrement intéressante d'horloges modulaires est l'horloge astronomique. Ce type de dispositif calcule automatiquement les heures de lever et de coucher du soleil en fonction de la position géographique programmée. Grâce à un algorithme basé sur les coordonnées GPS ou une saisie manuelle de la latitude et longitude, l'horloge astronomique ajuste ses commutations chaque jour sans intervention humaine. Cela permet, par exemple, d'allumer un éclairage extérieur peu avant le coucher du soleil et de l'éteindre à une heure définie, ou de le maintenir allumé pendant toute la durée de la nuit. Certaines horloges astronomiques offrent la possibilité d'ajouter un décalage horaire positif ou négatif pour ajuster la synchronisation avec les besoins spécifiques.
L'horloge astronomique calcule les horaires solaires par algorithme, se basant sur la position géographique. Les commutations s'ajustent automatiquement chaque jour, éliminant ainsi le besoin d'interventions manuelles. Cette technologie est particulièrement utile pour l'éclairage public, l'éclairage de sécurité ou l'arrosage de jardins où la lumière naturelle joue un rôle prépondérant.
Les Interrupteurs Crépusculaires : La Mesure de la Luminosité
Complémentaires aux horloges astronomiques, les interrupteurs crépusculaires mesurent la luminosité ambiante réelle via une sonde photoélectrique extérieure. Ils peuvent ainsi déclencher une action (comme l'allumage d'une lumière) lorsque la luminosité descend en dessous d'un certain seuil et l'interrompre lorsque la luminosité remonte. Contrairement aux horloges astronomiques qui se basent sur des calculs, l'interrupteur crépusculaire réagit aux conditions lumineuses présentes. Il peut même se déclencher en pleine journée lors d'un orage ou d'un passage nuageux important, offrant une réactivité immédiate aux variations de lumière.
Applications Pratiques des Horloges Modulaires
La polyvalence des horloges modulaires les rend indispensables dans une multitude d'applications résidentielles, commerciales et industrielles.
Gestion de l'Eau : L'Arrosage Intelligent

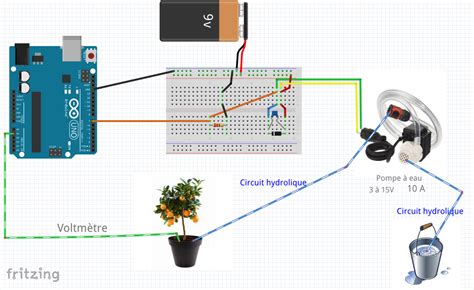

L'une des applications les plus courantes des horloges modulaires est la programmation des systèmes d'arrosage. Les programmateurs d'arrosage modernes offrent une variété de fonctionnalités et d'options de programme. Le programmateur met sous tension les vannes de commande qui actionnent les arroseurs selon le programme défini. Il est fondamentalement une minuterie automatique qui exécute un programme prédéfini régulant quand et combien de temps un arroseur doit fonctionner.
Les modèles les plus simples, les horloges électromécaniques, utilisent des engrenages, des cadrans et des broches pour contrôler le programme d'irrigation. Pour programmer un tel dispositif, il suffit de pousser les broches sur "on" ou de les laisser sur "off". Ces programmateurs sont fiables et faciles à utiliser, mais offrent moins de fonctionnalités que les versions électroniques.
Les programmateurs électroniques, quant à eux, fonctionnent comme de petits ordinateurs. Ils offrent davantage de fonctionnalités et leur programmation nécessite généralement la saisie de commandes via un clavier. Les programmateurs hybrides combinent la facilité d'utilisation des modèles électromécaniques avec la polyvalence des modèles électroniques. Ils disposent de circuits électroniques sophistiqués associés à un panneau convivial comprenant des cadrans et des commutateurs.
Une caractéristique supplémentaire à considérer lors de la programmation d'un programmateur est le «démarrage de la vanne principale / pompe». Les programmateurs disposent souvent d'une borne pour y raccorder une vanne maîtresse ou un relais de démarrage de pompe. Dans certains cas, cette borne peut être associée à chaque station. Un démarrage de vanne maîtresse est utile si une station nécessite une pression ou un débit d'eau supplémentaire, permettant de faire fonctionner une pompe de surpression lorsque cette station est active. Il est crucial de s'assurer que le démarrage de la vanne principale / pompe est correctement câblé pour exécuter cette fonction.
Le commutateur de suspension du capteur sur un programmateur permet d'arrêter le capteur afin de reprendre l'irrigation, ce qui est particulièrement utile lors du dépannage d'un système. Dans la plupart des cas, il suffit de déplacer le commutateur du capteur sur "Désactivé".
La plupart des programmateurs disposent d'une fonction de "Water budget" (budget d'eau). Avec cette fonction, 100% représente le temps de fonctionnement de la station normalement programmé. Il est possible d'ajuster la durée de fonctionnement en l'augmentant ou en la diminuant (de zéro à 300%) lorsque l'on souhaite plus ou moins de temps d'arrosage. Si une station est configurée pour fonctionner pendant dix minutes et que le "Water budget" est ajusté à 50%, elle ne fonctionnera que pendant 5 minutes. Certains programmateurs appliquent le budget d'eau à tous les programmes et stations, tandis que d'autres offrent une flexibilité supplémentaire en permettant de définir un budget d'eau différent pour chaque programme.
Gestion de l'Énergie : Éclairage et Chauffage
Les horloges modulaires sont largement utilisées pour automatiser l'éclairage, que ce soit dans les maisons, les bureaux ou les espaces publics. L'allumage et l'extinction programmés des lumières permettent de réaliser des économies d'énergie substantielles en évitant de laisser les lumières allumées inutilement. L'utilisation d'horloges astronomiques est particulièrement pertinente pour l'éclairage extérieur, garantissant que les lumières s'activent et se désactivent en fonction des cycles naturels jour/nuit.
Dans le domaine du chauffage, une horloge modulaire peut être utilisée pour réguler la température ambiante en fonction des heures de la journée ou de la semaine. Par exemple, il est possible de programmer une température plus basse pendant les heures d'absence ou la nuit, et une température plus confortable aux moments de présence.
Un exemple concret est le branchement d'un ballon d'eau chaude de 200 litres via un contacteur jour/nuit commandé par une horloge modulaire numérique. Le programme peut être configuré pour activer le chauffe-eau uniquement pendant les heures creuses EDF (par exemple, de 22h à 6h), ce qui permet de réduire significativement la facture d'électricité. Il est important de noter qu'un chauffe-eau de 3 000 W consomme environ 13 A sous 230 V, ce qui est généralement inférieur à la limite de 16 A des horloges modulaires. Cependant, il est fortement recommandé d'utiliser l'horloge pour piloter la bobine d'un contacteur jour/nuit plutôt que de la brancher directement, afin de protéger l'horloge d'une surcharge potentielle.
Automatisation Industrielle et Commerciale
Dans les environnements commerciaux et industriels, les horloges modulaires jouent un rôle crucial dans l'automatisation de diverses fonctions. Les ventilateurs d'extraction dans les bâtiments commerciaux, par exemple, peuvent être programmés pour fonctionner uniquement durant les heures d'ouverture (de 7h à 19h du lundi au vendredi) et rester arrêtés le week-end. Les magasins peuvent équiper leurs enseignes lumineuses d'horloges astronomiques pour qu'elles s'allument automatiquement 30 minutes avant le coucher du soleil et s'éteignent à l'heure de fermeture (par exemple, 22h).
Caractéristiques Techniques et Critères de Choix
Lors du choix d'une horloge modulaire, plusieurs caractéristiques techniques doivent être prises en compte pour s'assurer qu'elle répondra aux besoins spécifiques de l'installation.
Capacité de Courant et Puissance
Les horloges modulaires pilotent généralement des circuits de 5 A à 16 A en monophasé (230 V). Il est essentiel de vérifier la puissance des appareils à commander pour s'assurer que l'horloge est adéquate. Comme mentionné précédemment, pour des appareils de forte puissance comme les chauffe-eau, l'utilisation d'un contacteur est fortement recommandée.
Indice de Protection (IP)
L'indice de protection (IP) indique le niveau de protection d'un équipement contre l'intrusion de corps solides et de liquides. Pour une installation dans un tableau électrique intérieur standard, un indice IP20 est généralement suffisant. Cependant, pour les installations extérieures ou dans des environnements humides (comme les garages, les caves ou les zones industrielles), il est impératif de vérifier l'indice IP du coffret. Un indice IP55 ou IP65 minimum est recommandé pour garantir une protection adéquate contre la poussière et les projections d'eau.
Réserve de Marche
La réserve de marche est une fonctionnalité importante qui garantit le maintien de l'heure et du programme en cas de coupure de courant. Elle est assurée par une pile intégrée ou un supercondensateur. Sans réserve de marche, l'horloge perdra l'heure après chaque coupure et devra être reprogrammée manuellement, ce qui peut être particulièrement contraignant pour des programmations complexes. La durée de vie de la réserve de marche varie selon les modèles, allant de plusieurs heures à plusieurs jours, voire des mois pour certains modèles haut de gamme.
Connectivité et Programmation Avancée
Les modèles les plus récents d'horloges modulaires intègrent des fonctionnalités de connectivité avancées. Certains modèles, comme ceux de la série Finder 12 ou Theben TOP3 avec module Bluetooth optionnel, peuvent être programmés via une application smartphone dédiée. Cette programmation se fait généralement en configurant les plages horaires sur l'application, puis en transférant le programme par NFC (contact direct) ou Bluetooth (sans contact). Cette approche simplifie grandement la configuration, permet de sauvegarder et de dupliquer des programmes, et offre une grande flexibilité, même à distance.

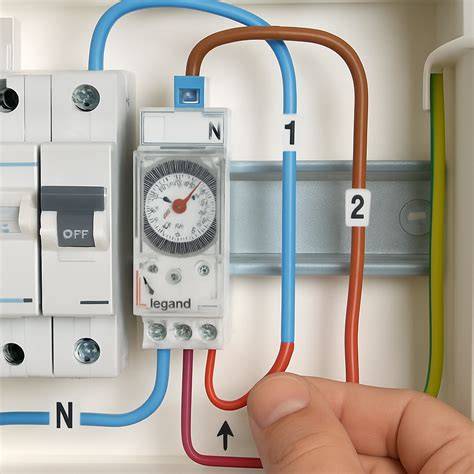

Comment installer un interrupteur horaire Legrand au tableau électrique ?
Compatibilité et Installation
Une question fréquente concerne la compatibilité des horloges modulaires avec les tableaux électriques de différentes marques. Il est important de savoir que toutes les horloges modulaires au format standard DIN, quelle que soit leur marque (Theben, Finder, Schneider, Lettel, etc.), s'installent sur n'importe quel rail DIN métallique. Cela signifie qu'une horloge d'une marque peut être installée sans problème dans un tableau électrique d'une autre marque (Legrand, Hager, Schneider Electric, ABB, etc.), à condition que le rail DIN soit de dimensions standard. L'installation se fait généralement en clipsant l'horloge sur le rail, puis en effectuant les raccordements électriques nécessaires.
Considérations pour l'Arrosage : Le Cas des Programmateurs Multi-Voies
Dans le domaine spécifique de l'arrosage, les programmateurs multi-voies sont devenus la norme pour une gestion efficace des jardins de tailles variées. Le dicton "la connaissance est le pouvoir" prend tout son sens lorsqu'il s'agit de garantir un jardin luxuriant qui s'arrose tout seul, au bon moment et sans intervention manuelle constante.
Les programmateurs multi-voies offrent une flexibilité remarquable, permettant de gérer indépendamment plusieurs zones d'arrosage. Ceci est particulièrement utile car différentes zones d'un jardin peuvent avoir des besoins hydriques distincts. Par exemple, une zone fortement ombragée nécessitera un arrosage moins fréquent qu'une zone exposée au plein soleil. En utilisant un programme différent pour la zone ombragée, il est possible de l'arroser efficacement sans sous-arroser la zone ensoleillée.
Voici un aperçu de quelques types de programmateurs d'arrosage multi-voies qui illustrent la diversité des options disponibles :
Diivoo Programmateur WiFi 2 Voies : Ce modèle se distingue par sa connectivité WiFi et sa compatibilité avec les assistants vocaux comme Alexa et Google Assistant. Il permet de contrôler l'arrosage via une application smartphone, offrant jusqu'à 10 programmes d'irrigation différents par zone. Sa fonction de retard de pluie permet d'économiser l'eau en suspendant l'arrosage pendant 1 à 7 jours.
Gardena MultiControl Duo : Ce programmateur classique est réputé pour sa robustesse et sa fiabilité. Il dispose de deux sorties programmables indépendamment et peut être connecté à un pluviomètre ou une sonde d'humidité pour un arrosage basé sur les conditions réelles du sol.
Jardibric Programmateur Digital 2 Voies : Positionné comme une solution d'entrée de gamme, ce modèle offre une grande flexibilité avec des réglages de fréquence de 10 secondes à 7 jours et une durée d'arrosage de 54 secondes à 360 minutes. Son rapport qualité-prix est souvent mis en avant.
Claber Dual Select : Cet appareil italien allie design et précision. Il propose 14 temps d'arrosage pour une voie et 7 fréquences par ligne pour l'autre, avec 98 programmes prédéfinis par ligne. Il intègre également une touche de démarrage immédiat ou à retardement.
Diivoo Programmateur WiFi 4 Voies : Conçu pour les grands espaces, ce programmateur gère jusqu'à quatre zones d'arrosage indépendamment, avec un total de 24 programmes d'arrosage possibles (jusqu'à 6 par vanne). Sa connectivité WiFi et sa compatibilité avec les assistants vocaux en font une solution domotique avancée.
Aqualin Programmateur Automatique 2 Voies : Ce modèle mise sur la simplicité et l'efficacité, idéal pour les débutants. Il offre des zones indépendantes avec des cycles de 1 minute à 120 minutes et une programmation hebdomadaire.
Rain Bird ESP-Me 4 Voies : Ce contrôleur modulaire est destiné aux utilisateurs plus expérimentés. Il est extensible jusqu'à 13 stations et offre des diagnostics avancés pour la détection de fuites.
Hunter Programmateur 4 Voies : Ce programmateur se distingue par sa précision chirurgicale, offrant trois programmes indépendants et quatre départs par programme. Sa gestion flexible des durées et sa robustesse en font un choix privilégié pour les jardins moyens.
Diivoo Programmateur 3 Voies : Ce modèle polyvalent est conçu pour s'adapter aux besoins variés d'un jardin. Il dispose de 3 zones de programmation indépendantes et d'une fonction de retard de pluie, le rendant résistant aux caprices climatiques.
Aqualin Minuteur 4 Sorties : Ce programmateur digital permet de déclencher chaque sortie d'eau indépendamment, à une heure spécifiée et pour une durée réglable. Il offre quatre programmateurs indépendants, permettant des programmes différents pour diverses zones du jardin. Sa fonction "Rain Delay" permet de suspendre l'arrosage en cas de pluie.
L'intégration de ces programmateurs dans un système d'arrosage permet non seulement d'économiser de l'eau, mais aussi de maintenir la santé et la beauté des végétaux en leur fournissant la quantité d'eau adéquate au bon moment. Ces dispositifs, qu'ils soient simples et mécaniques ou connectés et intelligents, représentent une avancée technologique majeure pour la gestion domestique et l'optimisation des ressources.
