L’électrovanne, pièce maîtresse de toute installation d’arrosage automatique, fonctionne comme un robinet intelligent relié à un programmateur, permettant d'automatiser l'ouverture ou la fermeture d'une zone spécifique grâce à un signal électrique. Dans l’univers de l’arrosage automatique, le mot électrovanne est incontournable. Les électrovannes arrosage sont aujourd’hui au cœur de tous les systèmes d’irrigation modernes. Pourtant, leur fonctionnement reste parfois flou pour de nombreux jardiniers amateurs.
Comprendre le mécanisme de réglage du débit
Le bouton de réglage du débit fonctionne de la même manière qu'un robinet ou un robinet-vanne, sa fonction principale étant d'autoriser ou de restreindre totalement la quantité d'eau qui passe par l'électrovanne. La principale différence est que le réglage du débit limite la course de la membrane, permettant à moins d'eau de passer. Cela crée alors une perte de pression supplémentaire, vous permettant de « peaufiner » les performances de vos arroseurs.
Une électrovanne entièrement ouverte peut permettre un passage de plus de 75 PSI (5,17 bars/517,12 kPa), ce qui est trop important pour certains arroseurs comme les tuyères escamotables. Le réglage du débit vous permettrait de limiter le débit et la pression à un niveau plus gérable.
Distinction entre les technologies : 9V et 24V

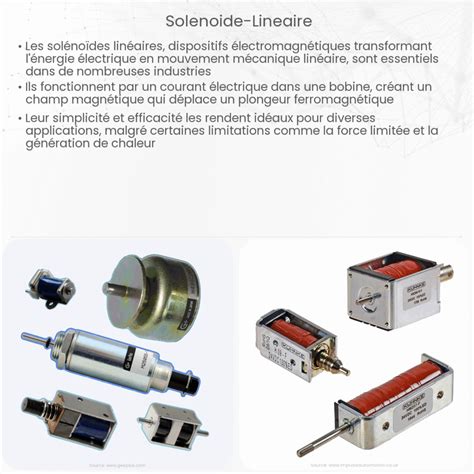

Le corps d'une électrovanne est le même quel que soit la tension de celle-ci. Une électrovanne se différencie par son solénoïde, la partie haute et verticale.
- Les électrovannes 24 volts sont plus courantes dans les systèmes d’irrigation résidentiels et parc et jardin, alimentés par un programmateur relié au secteur. Pour les reconnaître, il suffit de regarder les câbles : ils sont souvent de la même couleur (souvent rouge).
- Les électrovannes 9 volts sont utilisées dans des systèmes d’irrigation autonomes, parfaites pour les endroits où l’alimentation électrique n’est pas facilement accessible. Elles sont alimentées par un programmateur à pile.
Il est important de noter que le programmateur envoie un courant électrique au solénoïde quelle que soit la marque. Les tensions 9V et 24V sont des normes européennes ; il n’y a donc pas de différences de tension entre un solénoïde HUNTER 9V et un solénoïde RAIN BIRD 9V par exemple. Même si vous pourriez donc contrôler une électrovanne avec un programmateur d’une marque différente, nous vous conseillons malgré tout d’homogénéiser votre installation avec le programmateur et les électrovannes de la même marque.
Installation électrique et câblage
Concernant le câblage, les deux fils sont identiques, c'est du courant alternatif, donc pas de polarité. Peu importe le fil pris pour le commun. Le câblage électrique entre le programmateur et les électrovannes 24 V se fait à l’aide d’un câble U1000 R2V multibrins, équipé d’une gaine caoutchouc. Au niveau des regards, branchez les fils aux électrovannes à l’aide de connecteurs étanches à graisse pour protéger les connexions contre l’humidité.
La gestion de la pression et du débit
La pression influence directement le fonctionnement d’une électrovanne d’arrosage. Les modèles indirects nécessitent une pression différentielle (environ 0,5 bar) pour s’activer. Pour mesurer la pression du réseau, utilisez un manomètre branché sur l’arrivée d’eau. Si elle est trop faible, il faudra prévoir un surpresseur ; si elle est trop forte, un réducteur de pression devra être ajouté pour éviter les « coups de bélier » qui peuvent endommager le système.
Le débit correspond au volume d’eau circulant par unité de temps. Le diamètre de l’électrovanne influence directement son débit maximal : un modèle 3/4″ supporte jusqu’à 5m³/h, tandis qu’une version 2″ gère 20m³/h. Une électrovanne sous-dimensionnée limite le débit, créant des pressions insuffisantes pour alimenter toutes les zones.
Comment Vérifier et Remplacer l’Electrovanne d’un Lave-Linge
Entretien, maintenance et hivernage
La qualité de l’eau influence directement le bon fonctionnement des électrovannes. Les particules en suspension, la dureté ou l’acidité de l’eau provoquent des encrassements. Installer un filtre en amont protège l’électrovanne des particules dommageables.
Si l’électrovanne laisse passer de l’eau même fermée, deux solutions s'offrent à vous : soit le solénoïde ne fonctionne plus et laisse la membrane ouverte, soit la membrane est cassée. Pour l'entretien, nettoyez les pièces avec de l’eau claire. Les raccords PVC DURA sont l’allié pour un montage parfait ; les écrous tournants permettent un montage et démontage rapide et sans fuites.
Pensez enfin à hiverner les électrovannes. Les solénoïdes et les corps, souvent en polypropylène, n’apprécient pas le gel et l’humidité. Prévoyez des vannes de vidange manuelles sur chaque réseau secondaire, en point bas, pour pouvoir purger les différents réseaux avant la période hivernale.
Conception du réseau hydraulique
Le branchement au réseau d’eau potable doit être réalisé en aval du compteur. Les tranchées doivent avoir une profondeur d’environ 60 cm pour le réseau primaire et 40 cm pour le réseau secondaire. Il est possible d’utiliser des conduites en polyéthylène (PE) ou en PVC. Les tubes noirs de PE sont semi-souples et supportent mieux le gel, les chocs et l’écrasement.

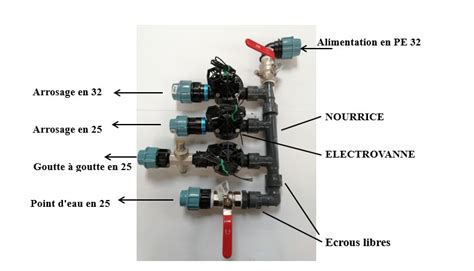

L’ensemble de la robinetterie et des électrovannes doit être placé dans des regards rectangulaires, bien plus pratiques. Ils doivent affleurer le niveau fini du sol après tassement. Lors de la réception d’une installation, le plan de récolement à l’échelle doit être remis, ainsi que les notices techniques des fournitures, le manuel d’utilisateur du programmateur et le tableau de conduite de l’arrosage pour garantir une gestion pérenne de votre système.
