L'irrigation, et plus particulièrement l'arrosage des espaces verts et des cultures, a connu un développement rapide et exponentiel, surtout au cours des 20 dernières années. Cette évolution, exigée par les changements climatiques et la pénurie des ressources en eau, a principalement concerné les équipements d'irrigation agricole, mais s'étend également à l'arrosage public des fleurs et à l'entretien paysager. L'évolution des systèmes d'irrigation a permis le passage d'une irrigation gravitaire, caractérisée par un coefficient d'efficience très faible, à des systèmes d'irrigation plus performants tels que le goutte-à-goutte, avec ses différents types. Il existe plusieurs types de systèmes d'irrigation subdivisés en trois grandes catégories : l'irrigation de surface, l'irrigation aérienne et l'irrigation localisée.
Les équipements d'irrigation agricole varient d'un système d'irrigation à l'autre et peuvent varier également en fonction de la topographie de la parcelle et du type de la source d'eau (eau superficielle, eau de nappe, etc.). L'arrosage est un élément essentiel pour maintenir la beauté et la santé des jardins, qu'ils soient publics ou privés. Dans cet article, nous présenterons la liste des principaux équipements d'irrigation agricole ainsi qu'une brève présentation de chaque matériel, en soulignant leur pertinence pour l'arrosage public des fleurs et l'entretien paysager.
La présentation des équipements d'irrigation et leur rôle crucial
L'irrigation agricole est une composante essentielle de la conduite technique des cultures végétales et un facteur important pour obtenir une production agricole stable, particulièrement dans les zones arides et semi-arides. De même, pour les espaces verts publics et les parterres de fleurs, une irrigation adéquate est indispensable pour leur vitalité. Comme présenté dans l'introduction, il existe plusieurs types de systèmes d'irrigation, et chaque type est composé d'équipements d'irrigation agricole qui ont été développés particulièrement pour son usage, afin de pouvoir distribuer l'eau d'une façon efficace et uniforme aux plantes. Il existe plusieurs types d'équipements d'irrigation agricole qui peuvent être utilisés en fonction des systèmes d'irrigation, de la nature des cultures, des conditions climatiques et de la disponibilité des ressources hydriques. Pour vous garantir une installation optimale, des professionnels réalisent une étude gratuite de votre terrain. Cette étude prend en compte différents paramètres tels que la surface à arroser, le type de sol, les besoins spécifiques des plantes, la pression et le débit de l'eau. Que vous soyez un particulier soucieux de l'esthétique de votre jardin ou une collectivité responsable de l'entretien d'espaces verts, il est possible de trouver la solution d'arrosage la plus adaptée à vos besoins et à votre budget.
La liste détaillée des équipements d'irrigation
Il existe plusieurs étapes, niveaux ou postes dans les systèmes d'irrigation agricole, qui sont tout aussi pertinents pour l'arrosage public des fleurs : la source d'eau, le stockage et la régulation, la station de tête, le transport et la régulation d'eau, et enfin la distribution au niveau des parcelles. Nous allons présenter les différents équipements d'irrigation agricole en fonction des postes, sachant que chaque poste d'irrigation est composé de plusieurs équipements d'irrigation agricole spécifiques, et qu'il existe également des équipements qui peuvent être utilisés dans plusieurs postes.
Les sources d'eau et leur acheminement
Afin de pouvoir parler de l'irrigation agricole et de l'arrosage urbain, il faut disposer d'une source d'eau fiable, suffisante et de qualité. Il existe plusieurs types de sources d'eau telles que les barrages, les rivières, les puits, les forages, etc.
La canalisation d'amenée est l'ensemble des conduites et accessoires utilisés afin de pouvoir transporter l'eau à partir de la source d'eau vers le bassin d'irrigation ou la station de tête. Cette canalisation peut être en béton, PVC ou en acier. Ce type de tuyau est résistant, imputrescible et supporte des pressions élevées (6 à 16 bars).
Les pompes ou les motopompes sont le matériel qui permet l'aspiration d'eau de la source et son refoulement vers la destination (exploitation agricole, espaces verts). Il existe plusieurs types de pompes qui varient en fonction de la source d'eau et de la distance de transport. Les pompes axiales, par exemple, sont souvent utilisées pour des hauteurs d'aspiration faibles à moyennes, fournissant des débits élevés et des pressions faibles. Elles fonctionnent grâce à un moteur à combustion.
Principes de Base des Pompes Centrifuges pompe centrifuge
Finalement, dans ce poste d'irrigation, on trouve également les filtres, surtout les filtres à sable et les hydrocyclones. L'utilisation des filtres dépend de la qualité de l'eau et n'est pas toujours nécessaire. Dans les filtres à tamis, l'eau passe à travers un filet, et les particules sont retenues dans le filtre. Ils sont efficaces pour les eaux peu sales avec des matériaux d'origine inorganique. Les filtres à disques, eux, se composent d'anneaux rainurés qui se compriment les uns contre les autres pour former un cylindre filtrant. Lorsque l'eau passe à travers les rainures, les particules plus grosses sont piégées. Ils sont utilisés pour des eaux de qualité moyenne à médiocre.
Le stockage et la régulation de l'eau
Le poste de stockage et régulation est composé de plusieurs équipements d'irrigation agricole tels que les bassins, les pompes d'eau, les conduites, etc. La présence ou l'absence de ce poste varie en fonction de la source d'eau et de la taille de l'exploitation agricole ou de l'espace vert à arroser. Il existe des cas où ce poste n'est pas nécessaire.
Le bassin de stockage sert à récupérer l'eau de la source et à la stocker pour une utilisation ultérieure. Ce bassin joue également le rôle de la régulation afin d'assurer une irrigation stable indépendamment des fluctuations de débit de la source d'eau, et sert également de stock de sécurité et d'autonomie en cas de pannes inopinées. Le nombre de cuves à installer dépend de l’utilisation souhaitée. L’utilisation de plusieurs cuves a pour but d’éviter les interactions chimiques entre les engrais (certains sont incompatibles).
Le bassin de décantation est un bassin supplémentaire qui ne se trouve que dans quelques cas et qui sert, comme son nom l'indique, à la décantation des sédiments existants dans l'eau. C'est un bassin utilisé comme une première étape de filtration des eaux de surface très chargées et également pour réduire l'encrassement des filtres. Les filtres hydrocyclones sont des dispositifs où les particules lourdes se déplacent vers les parois et tombent dans un réservoir situé dans la partie inférieure, contribuant ainsi à la décantation.
Les pompes d'eau de ce poste servent à aspirer l'eau du bassin d'irrigation ou de stockage et à la refouler vers les parcelles. Ce sont des pompes d'une grande puissance qui permettent de faire arriver l'eau aux distributeurs avec une pression nominale nécessaire au fonctionnement de ces derniers.
Des systèmes portables pour l’arrosage des plantes et l’irrigation existent également. Ils se présentent comme un ensemble compact et prêt à l’emploi pour l’arrosage, le transport d’eau, l’irrigation et la lutte contre les incendies. Ces solutions comprennent des réservoirs durables et rigides, ainsi que des systèmes de pompage optimisés, tous assemblés sur un cadre en acier robuste avec poches pour chariot élévateur. Ces solutions d’irrigation bénéficient aux entreprises d’entretien des terrains et d’horticulture, aux gestionnaires de parcs, aux fermes et aux municipalités. Ces réservoirs portables avec pompe et tuyau sont compacts en taille et poids, conçus avec un cadre en acier transportable par chariot élévateur, parfaits pour les remorques, fourgons, camionnettes, véhicules municipaux et camions de fret. En choisissant ces équipements, il est possible de résoudre plusieurs problèmes, tels que les fenêtres de temps limitées pour les tâches d’irrigation quotidienne ou l’infrastructure souvent restreinte et l’utilisation d’eau du robinet qui peuvent ralentir le travail.
La station de tête : le cœur de la gestion de l'irrigation
La station de tête est la « cuisine » de l'irrigation agricole et urbaine. Elle se compose de plusieurs équipements d'irrigation qui permettent une gestion et un contrôle total de toute l'opération d'irrigation et/ou de fertigation. L'eau à la sortie de la station de tête sera prête pour l'utilisation par les plantes. La station de tête se compose de : un système de filtration performant, du matériel pour le mélange et l'injection des engrais et produits phytosanitaires, des commandes électriques et des compteurs.
Le système de filtration dans la station de tête se caractérise généralement par une efficacité très importante (sachant qu'en station de tête existe le système de filtration le plus performant et le plus adapté au système d'irrigation associé). Il permet de filtrer le mélange ou la solution fille (eau-engrais) refoulée vers les parcelles. Les stations de tête récentes qui existent aujourd'hui sont presque en totalité équipées d'un système de filtration à disques ou à tamis.
Le mélange et l'injection des engrais fait partie des rôles principaux de la station de tête dans un système d'irrigation. Elle est équipée de plusieurs équipements d'irrigation qui permettent l'injection des engrais et des produits phytosanitaires dans l'eau d'irrigation. La station de tête se compose de bacs de dissolution, de bacs de mélange, de pompes de mélange, de pompes de transfert et de kits d'injection des engrais et de produits phytosanitaires. L'épandeur d'engrais est un réservoir hermétiquement fermé connecté parallèlement au réseau d'irrigation. Il s'agit du système le plus simple pour apporter des engrais à l'eau d'irrigation.
Toutes les commandes électriques des pompes, filtres et vannes se trouvent dans la station de tête. Elle représente le poste de commande de l'irrigation.
Enfin, on trouve les compteurs qui permettent de contrôler la dose d'irrigation réelle envoyée aux parcelles. D'autres compteurs peuvent être installés à la sortie de la source d'eau ou à l'arrivée de l'eau aux bassins.
Le transport et la régulation de l'eau

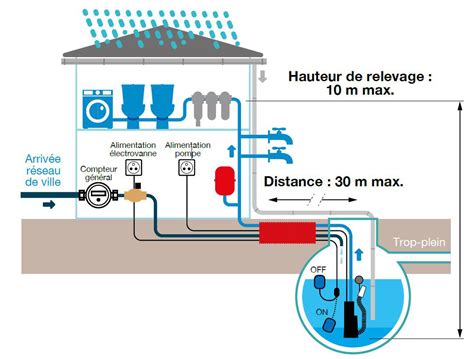

Le circuit d'eau entre le bassin et la station de tête, ainsi qu'entre cette dernière et les parcelles, se compose de plusieurs équipements d'irrigation, à savoir les vannes, la canalisation et les accessoires.
Les vannes de commande servent à gérer l'eau aux parcelles (ouverture et fermeture). Il existe plusieurs types de vannes en fonction de la commande, telles que les vannes à commande manuelle (ex. vanne à papillon), les vannes à commande électrique et les vannes à commande hydraulique (ex. vanne à membrane). Une commande électrique permet d’ouvrir et de fermer le passage de l’eau dans le tuyau. L’automatisation est possible si un programmateur est installé. L'électrovanne est un robinet commandé électriquement. Dans un système d'arrosage, elle est reliée au programmateur qui envoie un signal électrique pour ouvrir ou fermer l'alimentation en eau. Les électrovannes 9V sont idéales pour les petites installations résidentielles, tandis que les électrovannes 24V, plus robustes, sont parfaites pour les grands jardins, les parcs publics et les terrains de sport. Le solénoïde est une bobine de cuivre qui, lorsqu’elle transporte un courant, a la même fonction qu’un aimant. Les vannes fermées : lorsqu’il n’y a pas d’alimentation électrique, elles se ferment. On les trouve dans la ligne de refoulement d’une pompe (évite la vidange du système).
Il existe également les vannes de régulation, qui servent à réguler le débit et la pression d'eau dans le cas des parcelles à topographie accidentée. L'utilité de ces vannes réside dans l'uniformisation de la pression d'eau sur la totalité du réseau d'irrigation afin d'assurer une irrigation uniforme et de réduire le risque de surpression et l'éclatement de la canalisation. Les régulateurs de pression sont des accessoires d’arrosage installés sur les tuyaux d’arrosage.
Finalement, il existe la canalisation et ses accessoires (coudes, TEE, réduction, jonctions, les joints, etc.). La canalisation est le moyen de transport de l'eau d'un point A à un point B. La canalisation d'irrigation peut être en PVC, béton ou acier. Les tuyaux en PVC forment le réseau de canalisations qui fournissent l’eau pour l’irrigation localisée et par aspersion. Ils sont utilisés dans les réseaux primaire et secondaire, et parfois comme tuyauterie tertiaire, et sont fabriqués avec deux types de joints (collé et joint élastique). Le PVC est plus résistant que le PE aux contraintes causées par l’eau dans les tuyaux, mais il est fragile et ne résiste pas aux chocs.
La distribution d'eau au sein des parcelles

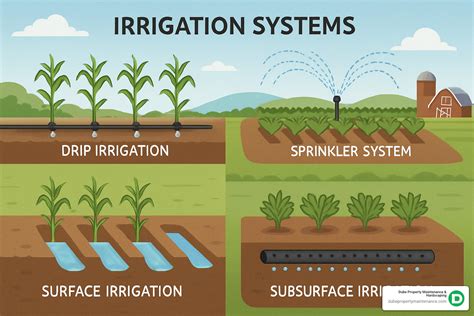

Le dernier poste d'irrigation agricole est la distribution d'eau au sein des parcelles. À l'arrivée d'eau à la parcelle, cette eau est distribuée aux arbres et plantes grâce à des équipements d'irrigation agricole qui varient d'un système d'irrigation à l'autre (irrigation gravitaire, irrigation par aspiration, irrigation localisée goutte à goutte, etc.). En fonction des types de systèmes d'irrigation, on trouve :
Les gaines, rampes et tuyaux de distribution : ce sont des petits tuyaux en plastique ou en polyéthylène installés soit à la surface ou dans le sol. Leur rôle est de distribuer l'eau jusqu'aux émetteurs. Le polyéthylène est utilisé pour le montage du réseau tertiaire et des supports arroseurs.
Irrigation par aspersion
Les arroseurs sont des émetteurs qui projettent l'eau pulvérisée à travers une rampe (avec une ou plusieurs buses) à des distances de plus de 5 mètres. Ils sont les plus couramment utilisés dans le jardinage.Il existe plusieurs types d'arroseurs :
- Circulaires : ils tournent continuellement à 360º.
- Sectoriels : ils font un tour de moins de 360º.
- Les turbines d'arrosage sont des arroseurs escamotables conçus pour irriguer de moyennes et grandes surfaces avec une portée importante. Elles sont idéales pour les pelouses, les parcs, les terrains de sport et autres espaces verts de grande taille. Une turbine d'arrosage est un arroseur rotatif qui se rétracte dans le sol lorsque l'arrosage est terminé. Elle est alimentée par la pression de l'eau, ce qui permet au corps de la turbine d'émerger à la surface pour arroser. Elles nécessitent une pression d’environ 2,5-4 kg/cm2, 5-6,5 kg/cm2, ou même supérieure à 7 kg/cm2 selon les modèles.
Les têtes d'arrosage sont des émetteurs (très utilisés en jardinage) qui distribuent l'eau sous forme de gouttes ou de petits jets dans un secteur fixe (ils n'ont pas de pièces mobiles). Ils conviennent pour les zones étroites telles que les parterres de fleurs ou les buissons. La tige est surélevée et permet d’arroser à différentes hauteurs. Il est également équipé de vannes anti-drainage (qui empêchent le système de se décharger) afin de réduire la consommation d’eau. Les tuyères d'arrosage sont des arroseurs à jet fixe conçus pour irriguer de petites surfaces avec une pluie fine et continue. Elles sont idéales pour les massifs de fleurs, les bordures, les petites pelouses ou les zones de formes irrégulières.
Irrigation localisée (goutte à goutte)
L'arrosage goutte à goutte est une méthode d'irrigation qui consiste à apporter l'eau directement au pied des plantes, de manière lente et régulière. C'est un système d'irrigation qui utilise des tuyaux et des goutteurs pour distribuer l'eau directement aux racines des plantes. Le principal problème de l’installation d’un système d’irrigation goutte à goutte est l’obstruction des arroseurs. Pour ce faire, le tuyau de distribution est coupé et l’arroseur est assemblé de manière étanche. Des caoutchoucs pour goutteurs ou des supports arroseurs sont installés dans les exploitations agricoles pour insérer les goutteurs. Les goutteurs ont un diamètre légèrement plus grand que le diamètre intérieur du support arroseurs. Ils maintiennent le débit dans une certaine plage de pression.
Arrosage de surface
L'arrosage de surface est une méthode simple et efficace pour maintenir votre jardin en pleine santé. Ce type d'arrosage consiste à apporter l'eau directement sur le sol, au niveau des racines des plantes.
Les programmateurs et l'automatisation de l'arrosage
L'arrosage de votre jardin est devenu une corvée ? Vous manquez de temps ou vous vous absentez souvent ? Vous souhaitez réduire votre consommation d’eau ? Des solutions existent pour simplifier la vie.
- Programmateurs sur robinet : Simples d’utilisation, ils se fixent directement sur le robinet et permettent de régler la durée d’arrosage.
- Programmateurs déportés : Conçus pour les réseaux enterrés, ils offrent plus de fonctionnalités, comme la programmation multivoies (gestion de plusieurs zones d’arrosage) et la possibilité de définir des plages horaires différentes pour chaque zone.
- Programmateurs connectés : En plus des fonctionnalités des programmateurs déportés, ils vous permettent de piloter votre arrosage à distance grâce à une application mobile.
Dans le domaine de l’aménagement paysager et de l’entretien des espaces verts, l’arrosage automatique est devenu une solution incontournable pour garantir la santé et la beauté des jardins, qu’ils soient publics ou privés. Au cœur de ces systèmes d’arrosage, les électrovannes jouent un rôle essentiel.
Les regards d'arrosage et les bouches d'arrosage

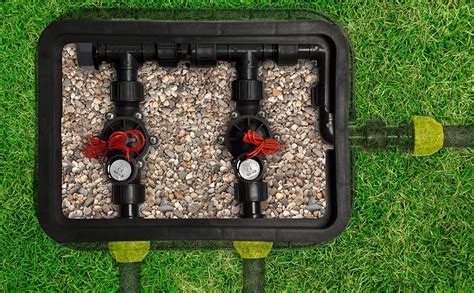

Les regards d'arrosage sont des éléments essentiels pour tout système d'arrosage enterré. Ils permettent de protéger les composants fragiles tels que les électrovannes, les programmateurs et les raccords, tout en offrant un accès facile pour la maintenance. Un regard d'arrosage est un boîtier, généralement en plastique résistant, qui est enterré dans le sol et qui abrite les éléments du système d'arrosage. Esthétique, pratique et durable.
Les bouches d'arrosage sont la solution idéale pour simplifier l'arrosage de votre jardin. Une bouche d'arrosage est un robinet, généralement en laiton ou en plastique résistant, qui est relié à votre réseau d'eau et qui affleure la surface du sol. Elles sont faciles à installer et à utiliser.
Les marques reconnues dans l'irrigation
Arrosage Distribution, par exemple, collabore avec des marques reconnues pour leur fiabilité et leur performance en irrigation agricole. Voici quelques-unes des marques les plus populaires :
- Nelson : Spécialiste des canons d'arrosage, Nelson fournit des solutions robustes pour les grandes surfaces.
- Rolland : Avec ses arroseurs et ses buses durables, Rolland délivre des performances constantes.
- Bayard : Bayard se concentre sur les vannes et raccords, garantissant des connexions étanches et une gestion précise de l'eau.
- Caprari : Caprari excelle dans les pompes agricoles.
- Rain Bird et Hunter : Ces marques sont également très réputées pour leurs produits de qualité, fiables et performants, notamment en matière de programmateurs et d'arroseurs.
