L'installation d'un système d'arrosage automatique enterré requiert une attention particulière à chaque composant, et le regard d'électrovanne ne fait pas exception. Ce dispositif, souvent dissimulé sous terre, joue un rôle crucial dans la protection, l'accessibilité et le bon fonctionnement des électrovannes qui régissent l'irrigation de votre jardin. Comprendre son importance et les différentes options disponibles est essentiel pour garantir un arrosage performant et durable.
L'Essence du Regard d'Électrovanne : Protection et Accessibilité
Le regard de vanne, également appelé boîte de vanne, est un élément indispensable dans un réseau d'arrosage enterré. Son utilité première est de protéger les électrovannes contre les agressions extérieures : la terre, l'humidité, les dégradations mécaniques dues au piétinement, au passage de tondeuses ou d'outils. Cette protection est fondamentale pour assurer la longévité et la fiabilité des composants internes du système d'arrosage.
Au-delà de la protection, le regard offre un accès facile pour l'entretien, les réglages, les réparations ou la fermeture du réseau. Sans un accès aisé, toute intervention deviendrait une tâche ardue, voire impossible, compromettant ainsi la maintenance proactive du système. L'objectif est de maintenir un réseau propre et durable, et le regard y contribue grandement.
Conception et Installation : Les Fondations d'un Arrosage Réussi
La pose d'un regard d'électrovanne est une étape qui demande soin et précision. Elle commence par la définition de l'emplacement idéal : à proximité de la canalisation principale, mais aussi facile d'accès sans gêner la circulation. Une fois l'emplacement choisi, il faut creuser la fouille. Ses dimensions doivent être d'environ 10 à 15 cm plus larges que le regard lui-même, et sa profondeur doit permettre au couvercle du regard d'être au ras du sol fini.
La préparation du fond de la fouille est une étape clé. Il est recommandé de réaliser un lit de sable ou de gravier de 5 à 10 cm d'épaisseur pour assurer la stabilisation et un bon drainage. La vérification du niveau à ce stade est primordiale.
Ensuite, il faut installer la vanne et les raccords. La vanne est posée sur la canalisation, et il est impératif de vérifier que sa poignée ou son solénoïde soit facilement accessible depuis l'ouverture du regard. Les raccords doivent être fixés solidement, en utilisant du téflon ou de la filasse sur les filetages si nécessaire. Il est également important de prévoir le passage du câble électrique avant de poser le regard définitif, en le laissant volontairement un peu long pour permettre une future intervention. Les fils ne doivent jamais être coupés.
Une fois la vanne et les raccords en place, le regard est positionné par-dessus. Sa hauteur doit être ajustée pour que son couvercle affleure le sol. Le rebouchage autour du regard s'effectue en couches successives, en tassant bien la terre, tout en veillant à ne pas introduire de cailloux ou de racines à l'intérieur. Il est conseillé de placer le couvercle du regard pendant cette étape pour éviter l'intrusion de terre.
Enfin, un lavage à l'eau de l'intérieur peut être effectué pour enlever toute poussière résiduelle. Les connexions étanches, placées dans une boîte de dérivation, contribuent à un aspect plus propre et évitent que les fils ne traînent.
Les Différents Types de Regards : Adapter le Choix à l'Installation
Le marché propose une large gamme de regards de vannes, conçus pour répondre à diverses configurations et besoins. Les matériaux principaux utilisés sont le polypropylène et le HDPE (polyéthylène haute densité).
Regards en Polypropylène
Les regards en polypropylène sont souvent privilégiés pour leur bon rapport qualité/prix. Ils sont disponibles dans différentes tailles, allant des modèles compacts pour une seule électrovanne aux formats "Jumbo" capables d'accueillir plusieurs électrovannes.
- Regard circulaire : Idéal pour une ou deux électrovannes. Les modèles de 6 pouces (environ 15 cm) ou 10 pouces (environ 25 cm) sont courants. Ils offrent une installation simple avec des entrées et sorties prédécoupées.
- Regard rectangulaire : Plus spacieux, il peut accueillir un plus grand nombre d'électrovannes, des collecteurs, et parfois même un programmateur à piles. Les tailles "Jumbo", "Super Jumbo" et "Maxi Jumbo" offrent une capacité accrue pour des installations plus complexes.
Parmi les marques reconnues, on trouve Rain Bird (séries VBA, plus économiques, et VB, plus robustes), IRRITEC, et CEPEX. Ces regards sont souvent équipés d'un couvercle vert, conçu pour se fondre discrètement dans le paysage, et dont l'ouverture est facilitée par une encoche. Certains modèles sont verrouillables pour une sécurité accrue.
Regards en HDPE (Polyéthylène Haute Densité)
Les regards en HDPE sont réputés pour leur robustesse, leur durabilité et leur résistance aux chocs et aux UV. Ils sont souvent considérés comme une option de qualité professionnelle, offrant une meilleure longévité, notamment dans des conditions d'utilisation plus exigeantes.
Les séries VB de Rain Bird (en remplacement des VBA) sont un exemple de regards en HDPE renforcé, disponibles en tailles "Super Jumbo" et "Maxi Jumbo" pour les installations de grande envergure. Ces regards sont conçus pour une protection accrue des vannes, avec des côtés renforcés et un corps et couvercle traités anti-UV.
Les regards NDS sont également disponibles dans des tailles variées (Jumbo, Super Jumbo, Maxi Jumbo) et se distinguent par leur conception robuste et leur facilité d'installation, offrant une excellente protection aux équipements d'irrigation enterrés.
Les Collecteurs d'Électrovannes

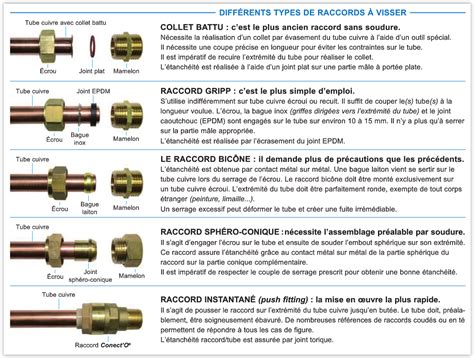

Au cœur du regard, le collecteur d'électrovannes est l'élément qui regroupe les différentes électrovannes. Il peut être pré-monté, soudé, ou assemblé avec des raccords démontables. La présence d'unions démontables avant et après chaque électrovanne est fortement recommandée. Ces raccords permettent de remplacer facilement une électrovanne sans avoir à démonter toute la tuyauterie.
Les collecteurs peuvent être réalisés en PVC, mais aussi en laiton pour les transitions. L'utilisation de raccords tournants, notamment en laiton, facilite le démontage.
Comment Réaliser une Cunette Efficacement ?
Points Clés pour une Installation Optimale
Plusieurs considérations techniques méritent une attention particulière pour garantir la performance et la durabilité de votre système :
- Le gravier au fond du regard : Il est essentiel de placer du gravier au fond du regard, et non pas juste en dessous ou autour. Ce lit de gravier assure un drainage optimal, évitant ainsi l'accumulation d'eau stagnante qui peut endommager les composants électriques et métalliques.
- Les unions démontables : L'intégration d'unions démontables avant ET après les électrovannes est une pratique fondamentale. Cela permet un démontage et un remplacement aisés de chaque électrovanne, sans devoir intervenir sur l'ensemble du réseau. Cette précaution est particulièrement importante pour la maintenance future.
- La vanne d'isolement : La présence d'une vanne d'isolement (ou vanne d'arrêt) avant le collecteur d'électrovannes est cruciale. Elle permet de couper l'arrivée d'eau au niveau du regard, facilitant ainsi toute intervention sur les électrovannes ou les raccords. Dans certains cas, une vanne de purge pour l'hiver est également intégrée.
- La protection contre la terre : Pour éviter que la terre n'envahisse les orifices et les connexions, il est conseillé de les boucher temporairement durant la phase de rebouchage, par exemple avec du scotch orange, du film géotextile, ou même le couvercle du regard.
- L'espace de travail : Choisir un regard de taille appropriée est primordial. Un regard "Jumbo" ou plus grand offre l'espace nécessaire pour travailler confortablement, réaliser les connexions et assurer la maintenance future sans contrainte. Un regard trop petit peut rendre les interventions difficiles, voire impossibles, et contraindre les tuyaux contre les parois.
- La gestion des câbles : Les câbles électriques reliant le programmateur aux électrovannes doivent être passés dans une gaine de protection (souvent de couleur bleue ou noire) et laissés avec une marge de longueur suffisante. Ils ne doivent jamais être coupés. Des boîtes de dérivation étanches sont recommandées pour une finition propre et sécurisée des connexions.
- Le programmateur : Pour les installations sans alimentation électrique à proximité, les programmateurs à piles sont une solution pratique. Les modèles récents offrent souvent une connectivité Bluetooth, permettant le pilotage via smartphone. L'étanchéité du programmateur est également un facteur important.
- La terre comme ennemi : Il est rappelé que la terre est l'ennemie de l'arrosage. Une attention particulière doit donc être portée à l'étanchéité et à la propreté des installations. Le film géotextile remonté le long des parois du regard peut aider à limiter l'intrusion de terre.
Considérations Spécifiques et Évolutions Futures
Dans certains cas, des contraintes d'espace peuvent imposer des installations plus complexes. Un regard rectangulaire standard, placé dans un massif avec des plantations, peut devenir très serré. Malgré ces obligations restrictives, l'utilisation de raccords démontables reste impérative, en veillant à ce qu'ils ne soient pas bloqués contre le bord du regard, afin de permettre leur dévissage avec une pince.
Pour les installations alimentées par un puits et une pompe immergée, un filtre de 300 microns de bonne qualité est souvent installé en tête de réseau. Les filtres secondaires présents dans le regard agissent alors comme un appoint.
La prévision du futur est également une démarche intelligente. Un regard peut être conçu pour permettre l'ajout d'un second réseau ultérieurement, avec une sortie supplémentaire sur le collecteur, une gaine de passage plus large, et un programmateur adapté.
Enfin, il est important de noter que la qualité des regards varie selon les marques et les séries. Certains regards, bien que moins chers, peuvent être de faible qualité et se déformer avec le temps. Opter pour des regards rigides et solides, comme ceux de la série VB de Rain Bird ou certains modèles de Carson, garantit une meilleure tenue dans le temps et une facilité d'entretien accrue. Un couvercle qui s'ouvre facilement, même après plusieurs années, est un signe de qualité.
En résumé, le regard d'électrovanne est bien plus qu'une simple boîte enterrée. C'est un élément essentiel qui, une fois correctement choisi et installé, assure la protection, l'accessibilité et l'efficacité de votre système d'arrosage automatique, contribuant à un jardin luxuriant et bien entretenu. La patience, l'attention aux détails et le choix de composants de qualité sont les clés d'une installation réussie.
