L'arrosage automatique, qu'il s'agisse d'un système enterré ou en surface, est devenu un élément essentiel pour une gestion efficace et économique de l'eau dans les jardins et les cultures. Pour répondre aux exigences variables en débit et en pression, les pompes à eau peuvent être configurées de deux manières principales : en série et en parallèle. Comprendre les principes fondamentaux de ces deux configurations est crucial pour optimiser les performances d'un système d'arrosage, qu'il s'agisse d'un simple système goutte-à-goutte ou d'une installation plus complexe avec des asperseurs.
Les Pompes à Eau en Série : Augmenter la Pression pour les Situations Exigeantes

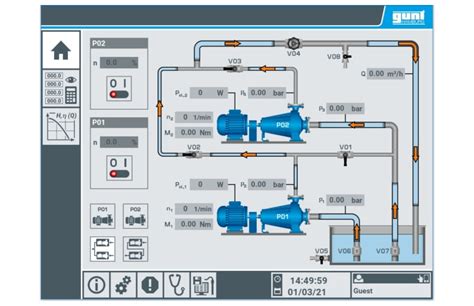

La connexion en série de pompes à eau est principalement utilisée pour résoudre le problème d'une charge (ou hauteur) insuffisante. Dans cette configuration, la sortie d'une pompe est directement reliée à l'entrée de la suivante, créant ainsi une chaîne où le fluide est pompé successivement par chaque appareil.
Dans une configuration en série, le débit de la pompe reste globalement inchangé, tandis que la hauteur de charge totale est la somme des hauteurs de charge individuelles de chaque pompe. Par exemple, si deux pompes identiques, chacune capable de fournir une hauteur de charge de 10 mètres, sont connectées en série, le système combiné peut potentiellement atteindre une hauteur de charge de 20 mètres, tout en maintenant un débit similaire à celui d'une seule pompe.
Il est essentiel de comprendre que le fonctionnement en série est une extension du concept de "transport par étapes". Cela est particulièrement pertinent lorsque le niveau d'eau en aval est trop bas, ou lorsque le point d'arrosage est trop élevé, rendant impossible l'atteinte de la destination avec une seule pompe. Dans de telles situations, la connexion en série permet de "compléter la mission" en augmentant progressivement la pression.
Pour un fonctionnement en série efficace, la pression de sortie de la pompe précédente (n-1) devient la pression d'entrée de la pompe suivante (n). Il est donc impératif que les composants de chaque pompe, tels que les roulements, les joints d'arbre et le corps de la pompe, soient capables de supporter la pression accrue. Le non-respect de ces exigences peut entraîner des défaillances catastrophiques, comme une fracture de la coque, des dommages au joint d'arbre ou un échauffement excessif des roulements.
En utilisation réelle, pour éviter une prise d'eau insuffisante de la pompe aval vers la pompe amont, il est généralement recommandé d'ajuster le débit de la pompe aval à son meilleur état de fonctionnement. Cela garantit un apport d'eau suffisant pour la pompe amont, assurant ainsi la continuité de la chaîne de pompage.
Il est important de noter que, tout comme dans une connexion parallèle, si une ou plusieurs pompes en série sont désactivées, les conditions de fonctionnement des pompes restantes seront affectées. La courbe caractéristique du système sera modifiée, entraînant un changement dans le point de fonctionnement des pompes actives.
Les Pompes à Eau en Parallèle : Augmenter le Débit pour une Couverture Étendue

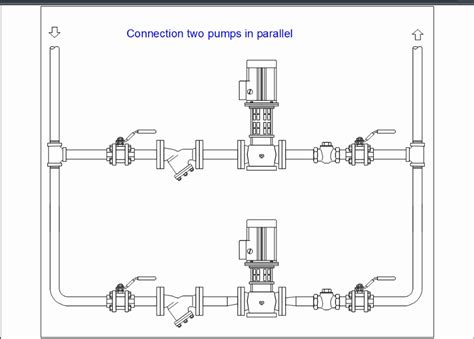

La connexion en parallèle de pompes à eau est la configuration la plus courante dans de nombreuses applications, y compris les stations de pompage d'eau et les systèmes d'arrosage. Dans ce mode de fonctionnement, plusieurs pompes partagent un tuyau de sortie commun, et chacune est généralement équipée d'un clapet anti-retour indépendant pour éviter le reflux d'eau lorsque certaines pompes sont arrêtées.
Lorsque les pompes fonctionnent en parallèle, le débit total du système est la somme des débits individuels de chaque pompe, à condition qu'elles fonctionnent sous la même hauteur de charge. La formule générale pour le débit en parallèle est la suivante :
Q parallèle = Q pompe 1 + Q pompe 2 + Q pompe 3 + … + Q pompe n
Les caractéristiques principales du fonctionnement en parallèle incluent :
- Augmentation de l'approvisionnement en eau : Le débit dans les conduites d'eau est la somme de la sortie de chaque pompe parallèle, permettant de répondre à des besoins hydriques plus importants.
- Ajustement du débit et de la hauteur de la station de pompage : En démarrant ou en arrêtant des pompes, il est possible d'ajuster le débit et la pression du système. Ceci est particulièrement utile pour l'économie d'énergie. Par exemple, une station de pompage peut être conçue pour le débit horaire moyen maximal d'une ville, mais en ajustant le nombre de pompes en fonctionnement, on peut s'adapter aux variations de consommation d'eau et aux changements de niveau de la rivière.
- Amélioration de la fiabilité : Si l'une des pompes en parallèle est endommagée, les autres peuvent continuer à fournir de l'eau. Cela améliore considérablement la flexibilité de la planification des opérations et la fiabilité de l'approvisionnement en eau.
Dans des conditions idéales, pour deux pompes du même modèle et de la même spécification connectées en parallèle, on observe que la hauteur de charge du système ne change pas significativement, tandis que le débit est la somme des débits individuels.
Le raccordement parallèle est souvent utilisé lorsque le débit requis dépasse la capacité d'une seule pompe, ou lorsque l'utilisation d'une seule pompe avec un débit excessif entraînerait des coûts de fonctionnement élevés. La possibilité d'ajuster le nombre de pompes en marche en fonction de la consommation d'eau, y compris lors des pics d'utilisation, permet de réduire les coûts d'exploitation. Dans les systèmes de chauffage, les pompes de circulation sont fréquemment connectées en parallèle pour répondre aux besoins de débit, et des pompes de secours sont également installées en parallèle pour assurer la continuité du service.
Considérations Techniques et Conception des Systèmes
Lors de la conception d'un système d'arrosage, plusieurs facteurs doivent être pris en compte pour choisir la configuration appropriée des pompes. Initialement, il est nécessaire de déterminer la hauteur d'écoulement requise en fonction de la consommation d'eau la plus élevée et du point le plus défavorable du système. Ensuite, on détermine le nombre de pompes le plus économique pour satisfaire ces exigences. Dans ce cas, le débit d'une seule pompe sera approximativement le débit total divisé par le nombre de pompes.
Cependant, il existe une autre situation où les performances d'une seule pompe sont utilisées pour déterminer les conditions de fonctionnement dans une canalisation fixe. Dans ce scénario, il est nécessaire de combiner la courbe caractéristique de la conduite spécifique avec la courbe de connexion parallèle des pompes sur un graphique pour déterminer le point de fonctionnement optimal.
Un malentendu courant concerne le débit en fonctionnement parallèle. Il est parfois supposé que le débit total est simplement la somme des débits de chaque pompe, mais la réalité peut être plus complexe. En particulier dans le second cas mentionné ci-dessus, où le système est conçu autour des caractéristiques d'une seule pompe, le débit opérationnel en parallèle peut être inférieur à la somme théorique des deux pompes. Ceci est dû à l'interaction des courbes de performance des pompes avec la courbe caractéristique du pipeline.
Lorsque l'on communique avec des clients, il est fréquent que ceux-ci souhaitent que le débit d'une pompe individuelle en fonctionnement parallèle soit légèrement supérieur au débit du système divisé par le nombre d'unités. Cela dépend en grande partie de la méthode de conception. Si le système est conçu initialement, la pompe sélectionnée pourrait fonctionner avec une hauteur de refoulement trop élevée par rapport à son point de fonctionnement idéal. Si le système est conçu autour de la deuxième situation, il est difficile de garantir que les exigences seront satisfaites, car les courbes de performance des pompes de différents fabricants et de différents types peuvent varier. Il est certain qu'il n'est pas économique de concevoir une canalisation en fonction du nombre de pompes.
Dans les deux cas, lorsqu'une ou plusieurs pompes sont désactivées, le point de fonctionnement des pompes restantes change. Ceci est dû à la création d'une nouvelle courbe caractéristique parallèle lorsque le nombre de pompes actives est modifié. Cette nouvelle courbe interagit avec la courbe caractéristique du pipeline à un nouveau point d'intersection, qui peut différer significativement de la condition de fonctionnement d'origine. Par exemple, si trois pompes fonctionnent en parallèle et que l'une d'elles est désactivée, le débit parallèle sera désormais déterminé par la connexion de deux pompes en parallèle. Le point de fonctionnement du système se déplacera alors vers le nouveau point d'intersection de la courbe de deux pompes parallèles avec la courbe du pipeline.
L'Arrosage Automatique : Gestion et Programmation
La mise en place d'un système d'arrosage automatique, couplé à un programmateur, offre des avantages considérables aux jardiniers. Outre la commodité de ne plus avoir à se soucier de l'arrosage manuel, ce système est économe en eau et assure que les plantes reçoivent l'hydratation nécessaire au bon moment.

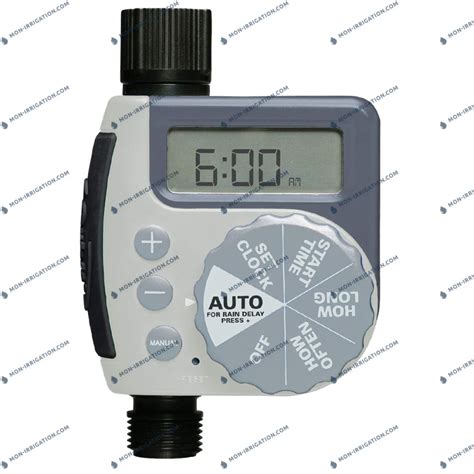

Le choix du programmateur est vaste, permettant de sélectionner celui qui correspond le mieux à la configuration de l'installation. Les types de programmateurs varient :
- Alimentation : Ils peuvent être alimentés par secteur, par piles (offrant une grande flexibilité d'utilisation) ou par énergie solaire (se rechargeant même avec peu de soleil).
- Type d'installation : Il existe des programmateurs "nez de robinet" à installer directement sur le robinet (à 1 ou 2 voies), ou des modèles déportés, muraux ou enterrés, pour des systèmes plus complexes et plusieurs circuits.
- Nombre de voies : Les modèles à une ou deux voies pilotent des réseaux simples, tandis que les modèles multi-voies sont conçus pour des réseaux plus complexes, pilotant des électrovannes pour gérer l'ouverture et la fermeture des circuits d'arrosage.
Pour optimiser l'utilisation de l'eau, certains programmateurs peuvent être équipés de capteurs :
- Pluviomètre : Il ajuste la durée d'arrosage, voire l'interrompt complètement, en fonction des précipitations.
- Sonde d'humidité : Elle mesure le degré d'humidité du sol et interrompt l'arrosage si le sol est trop humide.
De plus en plus de programmateurs sont connectés, permettant une gestion à distance via un smartphone ou une tablette.
Programmer son Arrosage Automatique
Pour un fonctionnement optimal, un programmateur nécessite trois données de base : les jours de la semaine où l'arrosage doit se déclencher, l'heure de début de l'arrosage et sa durée. Le programmateur déclenchera l'arrosage selon une périodicité choisie (tous les jours, tous les trois jours, etc.) et pendant une durée définie (par exemple, une demi-heure).
Il est crucial de définir le moment optimal pour arroser et la fréquence de cet arrosage. En été, il est préférable d'arroser le soir ou pendant la nuit pour minimiser l'évaporation. Un débit plus lent est recommandé pour permettre aux plantes d'absorber l'eau. Un arrosage fractionné peut être encore plus bénéfique. En revanche, par temps frais, un arrosage matinal est préférable, mais pas trop tôt pour éviter le gel. Les plantes absorbent mieux l'eau environ deux heures après le lever du soleil. Un débit plus important peut être utilisé par temps ensoleillé pour compenser l'évaporation.
La fréquence et la durée de l'arrosage dépendent de plusieurs critères :
- Nature du sol : Un sol argileux retient mieux l'humidité et nécessite des arrosages plus espacés mais plus copieux par temps chaud. Un sol sableux perd rapidement son eau et demande des arrosages plus fréquents et de courte durée.
- Conditions climatiques : La température, l'ensoleillement et le vent influencent directement les besoins en eau.
- Végétaux à arroser : Les différentes espèces de plantes ont des besoins hydriques variés, liés à leur système racinaire (superficiel ou profond), à leur taille et à leur feuillage. Les jeunes plantes en croissance nécessitent généralement plus d'eau que les plantes adultes.
- Méthode d'arrosage : Le goutte-à-goutte, la micro-aspersion ou l'aspersion ont des rendements et des besoins en eau différents.
Par exemple, pour un carré potager de 40x100 cm, environ 10 litres d'eau par semaine sont nécessaires en goutte-à-goutte. Pour une pelouse, l'arrosage est généralement activé au printemps et arrêté en automne. En micro-aspersion, arroser tous les 2 à 3 jours pendant 5 à 10 minutes est conseillé en été et au printemps. Un gazon laissé haut sèche moins vite. Pour des massifs de fleurs, 20 minutes par jour en aspersion ou 45 minutes à 1h15 en goutte-à-goutte peuvent être nécessaires. Pour le potager, 30 minutes en goutte-à-goutte tous les jours en été, ou tous les 2 jours au printemps, sont typiques.
Pour les plantes en pot, le volume d'eau doit correspondre à environ 10 % du volume du pot. Dans une serre, la chaleur et l'évaporation plus importantes nécessitent des arrosages plus fréquents et plus copieux, soulignant l'importance du paillage.
L'Arrosage Goutte-à-Goutte : Précision et Économie

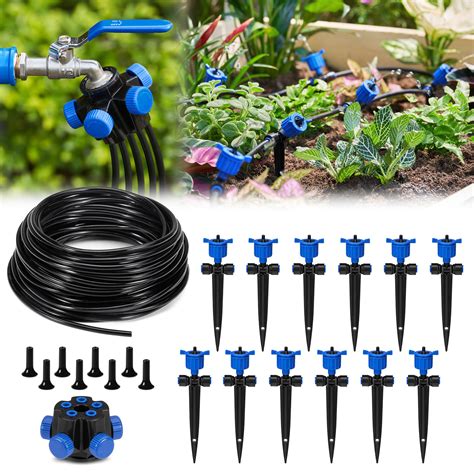

L'arrosage goutte-à-goutte, qu'il soit en surface ou enterré, est un système de micro-irrigation précis et économique. Il permet d'arroser directement le système racinaire des plantes, minimisant ainsi les pertes d'eau par évaporation et réduisant le risque de maladies foliaires.
L'installation d'un système goutte-à-goutte nécessite une bonne préparation, incluant l'évaluation de la pression d'eau et du débit nécessaires, ainsi que la réalisation d'un plan de l'alimentation en eau jusqu'à la dernière plante.
L'arrosage goutte-à-goutte enterré est particulièrement performant, étant 90 % plus efficient que son homologue en surface et utilisant 70 % moins d'eau. Il maintient un taux d'humidité constant au pied des plantes sans surconsommation.
Le contrôle du débit est essentiel à l'efficacité du système. Le goutteur le plus éloigné de la source d'eau doit recevoir un minimum de 1 bar de pression. Si l'eau provient d'une cuve de récupération d'eau de pluie, un système sans pression utilisant la gravité peut être envisagé, bien que le débit soit plus faible. L'utilisation d'une pompe de surface ou la création d'une pente peut être nécessaire pour augmenter la pression.
Le réglage de l'arrosage goutte-à-goutte dépend des besoins en eau des plantes. Il est courant de calculer le volume d'eau nécessaire par semaine pour une surface donnée, plutôt que par plante individuelle. Le nombre de goutteurs est ensuite défini en fonction de la zone à couvrir. Il est important de noter qu'un asperseur couvre une zone plus large qu'un goutteur classique. Le débit horaire de chaque goutteur est additionné, et une règle de trois est utilisée pour déterminer le temps d'arrosage adéquat.
La mise en place du circuit de tuyau et le positionnement des goutteurs sont des étapes clés. Les différents modèles de goutteurs ont des débits variables (de 2 à 20 litres par heure). Pour un confort accru, il est possible de programmer les phases d'arrosage et les temps d'arrêt à l'aide d'un programmateur.
Conclusion Technique sur les Configurations de Pompes
Pour répondre à des besoins précis en débit et en pression, l'association de plusieurs pompes est souvent nécessaire. Deux configurations principales s'offrent alors : le montage en série et le montage en parallèle.
- Montage en série : Il permet d'augmenter la pression du système, le débit restant globalement constant entre les pompes. Ce montage est idéal pour surmonter des différences de niveau importantes ou pour transporter l'eau sur de longues distances avec une élévation significative. Cependant, il impose des contraintes importantes sur la résistance des composants de chaque pompe, qui doivent pouvoir supporter la pression cumulative.
- Montage en parallèle : Il vise principalement à augmenter le débit total du système, la pression restant similaire à celle d'une seule pompe. Ce montage est économique et permet d'adapter la capacité du système aux variations de la demande. Il offre également une redondance : si une pompe tombe en panne, les autres peuvent continuer à fonctionner.
Il est également possible de combiner les deux systèmes, en créant des groupes de pompes en série, eux-mêmes connectés en parallèle, pour obtenir à la fois une pression élevée et un débit important. Le choix de la configuration dépendra des exigences spécifiques de l'application, de la source d'eau disponible, des contraintes d'installation et des objectifs d'économie d'énergie. Une compréhension approfondie des courbes caractéristiques des pompes et des pipelines est essentielle pour concevoir un système performant et fiable.
