Les débroussailleuses thermiques, quelle que soit leur marque comme Hyundai, s'appuient sur un système d'allumage crucial pour le bon fonctionnement de leur moteur. Au cœur de ce système se trouve la bobine d'allumage, un composant électrique dont la défaillance peut entraîner une panne totale de la machine. Comprendre son rôle, les problèmes courants et les solutions adaptées est essentiel pour tout utilisateur.
Qu'est-ce qu'une bobine d'allumage et comment fonctionne-t-elle ?
La bobine d'allumage est un élément électrique ayant pour mission de transformer le faible voltage produit par le volant magnétique en une tension haute, indispensable pour enflammer le mélange air-carburant dans la chambre de combustion du cylindre. Pour qu'une explosion se produise, le carburant et le comburant doivent être mélangés, compressés, puis enflammés par une étincelle, laquelle est fournie par l'arc électrique généré par la bougie d'allumage lorsqu'elle est parcourue par ce courant de voltage important.

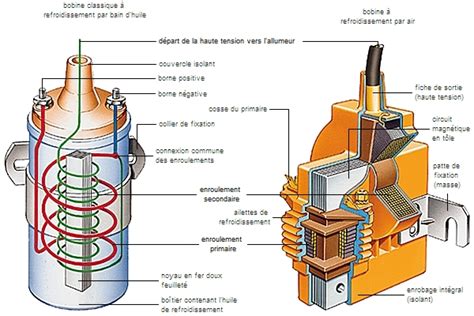

Une bobine est constituée de deux enroulements de fil de cuivre. L'enroulement primaire reçoit en permanence un courant électrique basse tension, créé par le volant magnétique. Cela induit un champ électromagnétique puissant auquel est soumis l'enroulement secondaire, dont le circuit est initialement ouvert (position OFF). Lorsque le rupteur d'allumage ferme le circuit secondaire (position ON), le courant électrique haute tension généré par l'induction est envoyé à la bougie.
Les bobines peuvent avoir différentes apparences, parfois cylindriques, parfois approximativement rectangulaires, et ressemblent extérieurement à un transformateur, ce qu'elles sont fondamentalement. Elles sont toujours équipées de trois connexions électriques apparentes : deux fils vers le volant magnétique et le départ du fil de bougie, en plus de l'étrier de fixation qui est relié à la masse. Si le fil de bougie sort d'un cube fixé directement sur le volant magnétique, il s'agit d'un allumage électronique dont le module fait office de bobine.
Dans le cas d'une débroussailleuse, le principe reste le même que pour d'autres moteurs à explosion, qu'ils soient à 2 temps ou à 4 temps, et qu'ils fonctionnent au mélange huile-essence ou à l'essence pure.
Signes de défaillance de la bobine d'allumage
Une bobine d'allumage qui ne fonctionne plus implique une panne totale du moteur, rendant impossible le démarrage ou le fonctionnement continu de la débroussailleuse. Identifier les signes de défaillance rapidement est essentiel pour éviter des dommages plus étendus.
L'un des premiers signes indiquant une possible défaillance de la bobine d'allumage est la survenue de ratés du moteur. Ces interruptions irrégulières dans le fonctionnement du moteur se manifestent souvent par des tremblements ou des secousses perceptibles. Si la débroussailleuse éprouve des difficultés à démarrer ou ne démarre pas du tout, cela pourrait être un signe que la bobine d'allumage n'est plus en mesure de fournir la tension nécessaire pour générer une étincelle efficace.
Une autre indication d'une bobine d'allumage défectueuse est une baisse notable de la puissance du moteur et des accélérations hésitantes ou saccadées. Des problèmes comme une débroussailleuse qui s'est coupée en fonctionnement et depuis, impossible de la remettre en route, sont des symptômes directs d'une bobine défectueuse. L'absence d'étincelle au niveau de la bougie est la confirmation la plus directe de cette panne.
Diagnostic des problèmes de bobine d'allumage
Avant de procéder à tout remplacement, il est important de diagnostiquer de manière approfondie le problème pour s'assurer que la bobine d'allumage est bien la source de la défaillance.
Vérification de l'étincelle de la bougie
Pour déterminer si la bobine peut être la cause de la panne, il suffit de retirer la bougie de son puits, de la reconnecter à son fil et de mettre en contact le pas de vis de la bougie avec l'extérieur du bloc moteur. En actionnant le lanceur de la débroussailleuse (contact mis), on doit voir à l'œil nu une étincelle entre les deux électrodes de la bougie. Si aucune étincelle n'apparaît, ou si elle est très faible, cela confirme un problème d'allumage. Il est important d'utiliser une bougie fonctionnelle pour ce test, par exemple une bougie récupérée sur une autre débroussailleuse en état de marche, afin d'écarter la bougie comme source du problème.
Des observations comme "je vois bien que la tension induite est plus faible" lorsque l'on tire moins fort sur la corde du lanceur sont cohérentes avec une bobine dont la performance est compromise, même si la tension peut atteindre 15 à 20 KV en entraînant le lanceur à vitesse suffisante.
Test de la bobine à l'ohmmètre

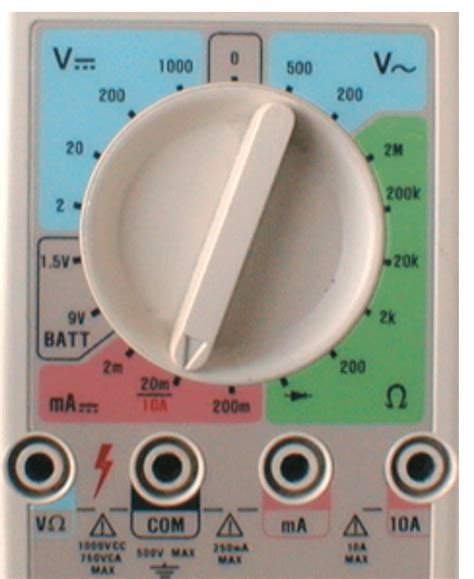

Sans démontage de la bobine, on peut tester les enroulements primaire et secondaire à l'aide d'un multimètre en fonction ohmmètre. La valeur du primaire doit être contrôlée entre 0,5 et 2 Ohms, le secondaire entre 8 et 19 k Ohms.
Des mesures spécifiques peuvent indiquer un problème. Par exemple, une mesure à l'ohmmètre entre le fil bougie et la masse de 10 kOhms peut paraître normale. Cependant, une mesure à l'ohmmètre entre la cosse d'arrêt (retour de l'interrupteur M/A) et la masse de 0 Ohms, indiquant une continuité comme lorsque l'interrupteur est en position stop, suggère que la bobine est en court-circuit. Le raisonnement que "l'arrêt se faisant en court-circuitant le flux électrique moteur en marche" est juste, et un court-circuit permanent empêcherait l'apparition de la haute tension.
Des cas de débroussailleuses où les résistances mesurées sont de 1260 ohms pour la partie qui va sur la bobine (haute tension) et 7060 ohms pour l'autre, alors qu'on s'attendrait à une résistance de la partie haute tension bien supérieure à celle de la basse tension, peuvent indiquer une anomalie. Toutefois, si la mesure entre la borne de la bougie et le châssis de la machine donne 1260 ohms, cela indique que la masse de la bobine est bien connectée au châssis.
Vérification de l'interrupteur Marche/Arrêt
L'interrupteur Marche/Arrêt est connecté en parallèle sur la sortie de l'enroulement secondaire et la masse de la machine. En le positionnant sur STOP, il "court-circuite" cet enroulement secondaire, ce qui doit limiter la tension au primaire (0V) et supprimer l'étincelle. Il est donc crucial de vérifier son bon fonctionnement avec un multimètre : en position Marche, le contact doit être ouvert ; en position Stop, le contact doit être fermé. Si le fil connecté sur la bobine secondaire est supprimé pour s'affranchir de l'interrupteur et que l'étincelle n'apparaît toujours pas, le problème ne vient pas de l'interrupteur.
Autres vérifications
Avant de démonter la bobine pour un éventuel remplacement, il est prudent de s'assurer que la bougie est en bon état et que tous les fils électriques sont intacts et leurs connecteurs propres et non corrodés. Un outil de diagnostic OBD (On-Board Diagnostics) n'est pas applicable aux débroussailleuses.
Il est aussi important de vérifier l'écartement entre la bobine et le volant magnétique. Un bon réglage est crucial pour l'induction du courant. Des méthodes comme l'utilisation de feuilles de papier pour ajuster l'entrefer peuvent être utilisées. Si l'entrefer est incorrect, même une bobine fonctionnelle pourrait ne pas produire d'étincelles. "Ponce légèrement le volant magnétique avec la bobine montée, l'entrefer étant la toile émeri très fine que tu maintiendras en place en pinçant sur la bobine ; car il y a une trace visible sur ton volant. Un bon coup de chiffon pour nettoyer et ensuite refixer la bobine avec le vide minimum." peut aider à corriger un problème d'entrefer.
Comment régler l'entrefer sur une bobine d'induit de magnéto de petit moteur
Concernant le carburateur, même si "c'est très propre" et "le pointeau est assez propre", et qu'il y a de l'essence sur la broche de masse de la bougie, cela indique que le circuit de carburant est fonctionnel, mais ne résout pas un problème d'allumage. Par contre, il est important de s'assurer que le carburateur est bien réglé, surtout si le starter est souvent en position ON, ce qui peut noyer la bougie.
Causes de défaillance des bobines d'allumage
La bobine d'allumage est sujette à l'usure naturelle au fil du temps. Avec les années et l'accumulation des heures de fonctionnement, ses composants internes peuvent se détériorer, affaiblissant sa capacité à générer une étincelle adéquate.
Les hautes températures sous le capot d'une débroussailleuse peuvent aussi accélérer la dégradation de la bobine d'allumage. La chaleur intense provenant du moteur ou de l'environnement peut endommager les matériaux isolants de la bobine, causant des courts-circuits internes qui perturbent sa fonctionnalité. Les bobines sont souvent "noyées dans une résine (avec certainement les composants électroniques)", ce qui les protège, mais ne les rend pas invulnérables à la chaleur extrême. Des tentatives pour "réparer" les bobines en les chauffant avec un sèche-cheveux, souvent mentionnées sur des forums, sont généralement inefficaces et peuvent même aggraver le problème. Il est déconseillé de tenter de faire "fondre" la résine pour ouvrir la bobine.
Les vibrations continues et les chocs mécaniques, résultant de conditions de travail difficiles ou de montages défectueux, peuvent également contribuer à la défaillance prématurée des bobines d'allumage.
Solutions : Remplacement et entretien préventif
Si la défaillance de la bobine est confirmée, le remplacement est souvent la solution la plus fiable. Une bobine électronique, si elle ne donne pas d'allumage avec le fil de stop débranché et une bougie neuve, est généralement "morte" et doit être remplacée.

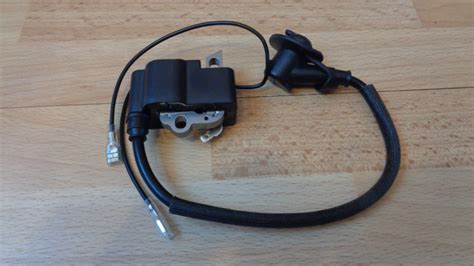

Remplacement de la bobine
La bobine se remplace aisément puisqu'il suffit, après avoir retiré le capot de la débroussailleuse, de :
- Déconnecter le fil de bougie.
- Débrancher son connecteur à deux fils situé sur le volant magnétique.
- Dévisser les fixations de la bobine et retirer l'ensemble pour le remplacer par un élément neuf.
Il est recommandé d'utiliser des pièces de rechange de qualité qui correspondent aux spécifications du fabricant de la débroussailleuse. Pour l'achat, il est important de noter soit la référence exacte de la bobine inscrite sur celle-ci, soit le numéro de série de la débroussailleuse, et de respecter impérativement cette référence pour acquérir une pièce de rechange. Une bobine de débroussailleuse se trouve aussi bien chez un agent de la marque que sur les boutiques en ligne.
Entretien préventif
Pour minimiser les risques de défaillances futures, un entretien régulier est indispensable. Cela inclut la vérification périodique des composants du système d'allumage et le remplacement des pièces usées avant qu'elles ne causent des problèmes.
L'une des mesures les plus efficaces pour prévenir les problèmes de bobine est de réaliser des inspections périodiques. Cela permet de détecter les signes d'usure ou de détérioration avant que des défaillances graves ne se produisent. Les mécaniciens peuvent vérifier l'état des bobines lors des services réguliers du véhicule ou lors de diagnostics spécifiques liés au système d'allumage.
Remplacer proactivement les pièces usées, y compris la bobine d'allumage, avant qu'elles ne cessent complètement de fonctionner est une stratégie préventive cruciale. Suivre les recommandations du fabricant concernant les intervalles de remplacement peut prolonger la durée de vie du moteur et optimiser les performances de la débroussailleuse.
Assurer un environnement de fonctionnement optimal pour le système d'allumage peut grandement réduire les risques de défaillance de la bobine. Cela inclut le maintien d'une température stable, l'utilisation d'une huile moteur de qualité pour aider à réguler la chaleur, et éviter les conditions de travail extrêmes qui peuvent provoquer des vibrations excessives.
En somme, une panne d'allumage sur une débroussailleuse, souvent attribuée à la bobine, nécessite un diagnostic méthodique. Si après toutes les vérifications (bougie, interrupteur, entrefer, mesures ohmiques) le problème persiste, le remplacement de la bobine est la solution la plus probable pour remettre la machine en état de marche.
