La réalisation d'un branchement électrique, qu'il s'agisse d'un interrupteur simple, d'un va-et-vient ou d'un repiquage de prise, constitue l'étape fondamentale de toute installation domestique. Que vous soyez un bricoleur occasionnel ou un passionné souhaitant optimiser son habitat, la maîtrise de ces techniques garantit non seulement le confort, mais surtout une sécurité absolue conforme à la norme NF C 15-100.
Les fondements du branchement d'un interrupteur simple
L'interrupteur simple est l'élément de base permettant de commander un point lumineux depuis un seul endroit. Son rôle est de servir de « pont » qui ouvre ou ferme le courant électrique vers votre éclairage. Il est primordial de comprendre que l'interrupteur ne doit agir que sur la phase.
Rôle et distinction des fils
Pour installer un interrupteur, vous aurez besoin :
- D'un fil de phase provenant du disjoncteur (généralement rouge ou marron).
- D'un fil de retour lampe (souvent orange ou violet) qui repart de l'interrupteur vers le point lumineux.
- Le neutre (bleu), quant à lui, ne doit jamais être interrompu par l'interrupteur ; il revient directement de la lampe au disjoncteur.
Étapes de raccordement
- Sécurité avant tout : Coupez impérativement l'alimentation générale au disjoncteur. Vérifiez l'absence de tension.
- Préparation : Dénudez environ 1 cm d'isolant sur la phase et le retour lampe.
- Connexion : Branchez la phase sur la borne marquée « L » (Line) et le retour lampe sur la borne « 1 ».
- Finition : Fixez le mécanisme dans la boîte d'encastrement en veillant à ne pas pincer les fils, puis installez la plaque de finition.
Comment brancher un interrupteur simple allumage ?
Maîtriser le circuit va-et-vient
Lorsque vous souhaitez commander un éclairage depuis deux points distincts (entrée et lit, haut et bas d'escalier), le montage va-et-vient est nécessaire. Il diffère du branchement simple par l'utilisation de fils "navettes".
Installation des deux points de commande
Le câblage nécessite de relier les deux interrupteurs entre eux par deux fils navettes (souvent de couleur orange).
- Le premier interrupteur est relié à la phase venant du tableau.
- Le second interrupteur est relié au point d'éclairage (phase commandée).
- L'ordre des fils navettes sur les bornes 1 et 2 n'a pas d'importance.
Il est recommandé de bien appréhender ce schéma avant toute manipulation. Si vous avez besoin de plus de deux points de commande, le montage va-et-vient n'est plus adapté : il faudra alors opter pour un télérupteur associé à des boutons-poussoirs, ces derniers revenant automatiquement à leur position initiale grâce à un ressort.
Le repiquage : principes et contraintes normatives
Le repiquage consiste à créer une nouvelle dérivation à partir d'un point déjà existant. C'est une méthode courante pour ajouter une prise ou un point lumineux, mais elle est strictement encadrée par la norme NF C 15-100.

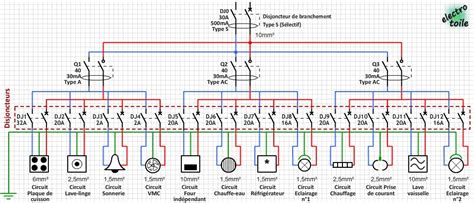

Séparation des circuits
Il est formellement interdit de mélanger les circuits "prises" et les circuits "éclairage" au sein d'une même ligne si l'on veut respecter les normes. La pratique idéale, au vu d'un projet de rénovation, consiste à tirer une nouvelle ligne électrique depuis le tableau avec un disjoncteur dédié. Si vous vous repiquez sur une prise existante, assurez-vous que la ligne d'arrivée et sa protection sont adaptées.

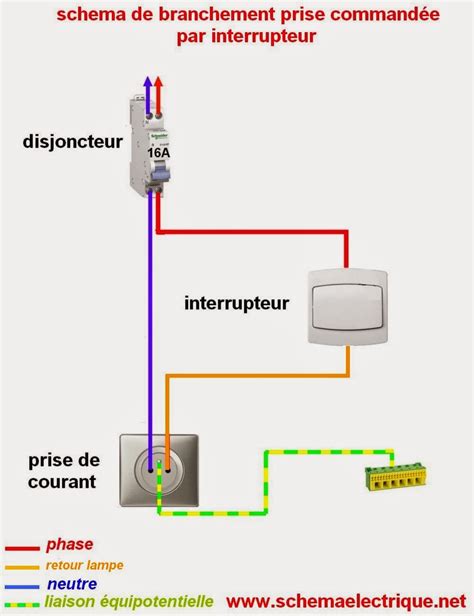

Repiquage sur interrupteur
Il est techniquement possible de brancher une prise sur un interrupteur, par exemple pour commander une lampe d'appoint. Toutefois, cette pratique est limitée par la norme :
- Maximum 2 prises pour 1 interrupteur.
- Au-delà, l'utilisation d'un télérupteur ou d'un contacteur devient obligatoire.
- Il est absolument déconseillé de brancher une prise électrique directement sur un point lumineux.
Les erreurs classiques à éviter
Le branchement électrique est une opération sérieuse où certaines erreurs peuvent être lourdes de conséquences :
- Couper le neutre : C'est une erreur classique. Seule la phase doit être interrompue par l'interrupteur.
- Mauvais serrage : Un fil mal serré dans une borne provoque un mauvais contact, génère de la chaleur et peut endommager l'installation, voire provoquer un incendie.
- Dénudage excessif : Si trop de cuivre est apparent, vous risquez un court-circuit en entrant en contact avec d'autres fils ou parties métalliques.
- Surcharge : Avant de procéder à un repiquage de prises, vérifiez la capacité de votre circuit. La norme autorise jusqu'à 8 socles de prises pour un disjoncteur 16A (câblé en 1,5 mm²) ou jusqu'à 12 prises pour un disjoncteur 20A (câblé en 2,5 mm²).
Choix du matériel et types de pose
L'esthétique et la configuration de votre logement détermineront le type de pose :
- Pose encastrée : Le mécanisme est intégré dans le mur via une boîte d'encastrement. C'est la solution la plus esthétique et la plus courante dans les constructions modernes.
- Pose en saillie : Le mécanisme est fixé directement sur le mur. Cette méthode est idéale pour les rénovations dans des bâtiments anciens, des garages ou des ateliers où il est difficile de réaliser des saignées.
Dans tous les cas, privilégiez toujours du matériel de qualité, conforme aux normes NF ou CE. Une boîte d'encastrement mal fixée ou trop étroite peut entraîner des contraintes mécaniques sur les fils, menant à des dysfonctionnements à long terme.
Enfin, rappelez-vous que si votre projet implique des zones spécifiques, comme une salle de bains, des règles de sécurité additionnelles (notamment concernant les volumes de protection et les dispositifs différentiels) doivent être scrupuleusement appliquées. En cas de doute, la consultation d'un professionnel qualifié reste la démarche la plus prudente pour garantir la pérennité et la sécurité de votre installation électrique.
