La gestion de la température dans un logement est un enjeu majeur, tant pour le confort quotidien que pour la maîtrise de la consommation énergétique. Qu'il s'agisse de radiateurs classiques ou de planchers chauffants, le recours à des dispositifs de régulation précis permet d'ajuster la chaleur pièce par pièce. Comprendre le fonctionnement des différents mécanismes, du thermostat à bulbe au pilotage connecté, est essentiel pour transformer une installation standard en un système performant et économique.
Le robinet thermostatique : une régulation élément par élément

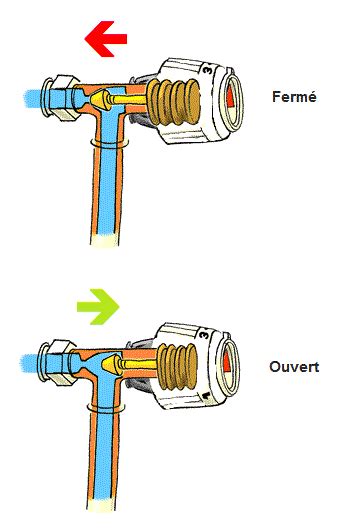

Qu'est-ce qu'un robinet thermostatique ? C'est un dispositif qui permet de régler élément par élément la puissance d'un radiateur. En clair, si le soleil fait son apparition dans votre intérieur, faisant monter le thermomètre de la pièce, le robinet va diminuer le débit de l'eau du radiateur. Si par contre la nuit approche, faisant chuter la température, alors le débit est revu à la hausse. L'objectif de ce dispositif est de réaliser des économies très intéressantes.
La tête du robinet thermostatique intègre un fluide qui se dilate plus ou moins en fonction de la température ambiante. Elle se fixe sur le radiateur à eau. En adaptant les débits d'eau, la température de chaque pièce peut être régulée, une sonde pouvant, en effet, capter les degrés de la zone. La régulation s'exprime en chiffres de 1 (température d'environ 15°C) à 5 (plus de 22°C) généralement. Cette dernière position doit être utilisée aussi peu que possible car elle fait fonctionner les radiateurs au maximum.
Investir dans le robinet thermostatique est vraiment rentable. En effet, la mise en place de ces régulateurs diminue au minimum de 5 % votre facture énergétique (source Ademe). Ces économies peuvent même être revues à la hausse selon le modèle choisi. Ces dispositifs ont donc un avantage majeur. Ils sont aussi vraiment accessibles en termes de prix. Le robinet thermostatique permet de sélectionner plusieurs positions. La mise en place d'un robinet thermostatique sur vos radiateurs permet donc d'améliorer votre confort thermique, en vous permettant de gérer la température pièce par pièce.
Le thermostat à bulbe : mécanisme et applications
Vous ne comprenez pas pourquoi votre chauffe-eau ou votre chaudière ne régule pas correctement la température de l’eau ? Le thermostat à bulbe, souvent utilisé dans ces systèmes, repose sur un mécanisme de dilatation du fluide dans le bulbe pour assurer une régulation thermique précise.
En effet, le thermostat à bulbe est un appareil mécanique utilisé pour la régulation thermique. Il repose sur un bulbe contenant un mélange liquide-vapeur sensible aux variations de température. Lorsque la température change, ce mélange dilate ou se contracte, générant une pression transmise via un tube capillaire. Cette pression actionne un soufflet qui, en se déformant, ouvre ou ferme un contact électrique. Lorsque la température augmente, le mélange vapeur/liquide contenu dans le bulbe se dilate. Cette dilatation crée une surpression qui se propage dans le capillaire jusqu’au soufflet. Ce dernier, soumis à cette pression, se déforme et active mécaniquement le contact électrique. Inversement, un refroidissement réduit la pression, permettant au ressort antagoniste de réinitialiser le système.
Le bulbe et le capillaire forment le "train thermostatique". Le bulbe, rempli d’un mélange vapeur/liquide, capte les variations de température. Le capillaire, un tube fin, transmet les variations de pression jusqu’au soufflet. Le soufflet joue un rôle essentiel en transformant les variations de pression en mouvement mécanique. Lorsque la pression du fluide augmente, le soufflet se déforme et actionne un levier.
Les thermostats à bulbe trouvent leurs domaines d'application principaux dans le chauffage et la réfrigération. Vous les retrouvez dans les chauffe-eau, les chambres froides et les serres agricoles. Les thermostats à bulbe assument deux fonctions principales : la régulation et la sécurité. En régulation, ils maintiennent la température d'un système en actionnant le contact électrique selon la consigne. En sécurité, ils coupent le circuit en cas de dépassement critique, comme un seuil à 90°C dans un chauffe-eau.
Le principe de fonctionnement du thermostat dans la voiture
Comparaison des systèmes : thermostat à canne et sécurité
Un thermostat à canne fonctionne sur le principe de la dilatation ou de la contraction d'une tige en fonction de la température de l'eau. Ce mécanisme est principalement utilisé pour la régulation de l'eau chaude sanitaire, notamment dans les chauffe-eau. Par exemple, dans un chauffe-eau électrique, il commande l'arrêt de la résistance chauffante une fois la température de consigne atteinte. Ce type de thermostat intègre également une sécurité qui coupe le fonctionnement en cas de surchauffe, nécessitant un réarmement manuel de votre part.
Il est fortement déconseillé de brancher un chauffe-eau sans thermostat. Le thermostat est un élément de sécurité essentiel qui régule la température de l'eau. Cela présente un risque majeur de surchauffe excessive, pouvant provoquer la production de vapeur et, dans le pire des cas, un danger d'explosion si le groupe de sécurité ne fonctionne pas.
Le chauffage au sol : optimiser l'inertie thermique
Selon l'Ademe, le chauffage au sol, qu'il soit électrique ou hydraulique, permet des économies de chauffage de 15 %. Mais ce n'est pas tout ! Imaginez ce système en combo avec un thermostat, vous permettant de n'utiliser le chauffage que lorsque vous en avez réellement besoin : le pari est gagnant !
Sur le marché, actuellement, vous trouvez trois types de thermostat pour chauffage au sol :
- Le thermostat non programmable : Basique, ce type de thermostat se présente sous forme mécanique ou digital. Dans le premier cas, un boîtier manuel vous permet d'ajuster la température à l'aide d'une mollette ou d'un bouton +/-. Vous trouverez cependant ce thermostat sous forme de boîtier digital, qui permettra de régler la température de consigne sans sous-chauffe ni surchauffe malencontreuse.
- Le thermostat programmable : Avec le thermostat programmable, vous pouvez ajuster la température de consigne en temps réel, mais surtout la configurer à l'avance. De cette manière, vous gagnez en confort et en économies. Vous ne consommez que ce dont vous avez besoin.
- Le thermostat programmable et connecté : Avec le thermostat programmable connecté, une fonctionnalité s'ajoute : ajuster à distance vos commandes grâce à une application mobile fournie avec l'appareil. Généralement, cette appli est compatible avec Alexa ou Google.
Installation et raccordement des systèmes modernes
Un thermostat pour plancher chauffant s'installe dans chaque pièce que vous souhaitez chauffer. Il est relié à une sonde captant la température ambiante, appelée sonde de plancher. Cette dernière court sous votre revêtement de sol et à l'intérieur de votre cloison murale. Chaque thermostat est relié à un thermostat central, lequel vous sert d'interface centralisée et envoie directement l'ordre au brûleur d'une chaudière ou d'une pompe à chaleur de se mettre en route.
Vous pouvez rencontrer trois types de raccordements : le raccordement filaire, le raccordement radio, ou un raccordement mi-filaire, mi-radio. Un thermostat filaire pour plancher au sol doit obligatoirement être installé par un électricien certifié. La mise en place doit en effet être conforme à la norme NF C 15-100.
Le boîtier du thermostat doit être fixé au mur à 1,50 m du sol fini. Il convient également de le placer loin des sources directes de chaleur, telles qu'une zone fortement ensoleillée, un chauffage d'appoint, des appareils électroménagers ou électriques.
Les étapes du raccordement :
- Coupez le courant de votre circuit de chauffage au niveau du tableau général.
- Dévissez et démontez le couvercle du boîtier du thermostat.
- À l'arrière du thermostat, raccordez le plancher chauffant via les deux bornes (charge et alimentation). Serrez attentivement les borniers de connexion, afin d'éviter toute surchauffe et départ de feu.
- Sur la boîte électrique, raccordez le fil terre à la vis dédiée.
- Si besoin, connectez la borne de la sonde de plancher à l'arrière du thermostat.
- Si la pièce requiert plus de 15 ampères, installez un module de puissance adapté au modèle du thermostat.
Il est important de noter que si plusieurs de vos pièces sont équipées d’un chauffage au sol, vous aurez besoin d’un thermostat pour chaque pièce que vous souhaitez contrôler indépendamment. Vous pouvez également améliorer cette configuration en installant un récepteur sans fil pour contrôler la chaudière, garantissant que celle-ci ne s’allume que lorsqu’une pièce a réellement besoin de chaleur.
