Câblage et Repiquage de Prises Téléphoniques : Guide Complet pour une Connectivité Optimale

L'installation ou le remplacement d'une prise téléphonique est une tâche qui, bien que semblant simple, requiert une compréhension précise des normes et des techniques de câblage. Historiquement, le réseau téléphonique a évolué, passant des prises en T traditionnelles aux prises RJ modernes, adaptées aux exigences du haut débit et de la domotique. Ce guide détaillé explore les différentes facettes du câblage téléphonique, du repiquage des lignes existantes à l'installation de nouvelles prises, en abordant les considérations techniques et les meilleures pratiques pour garantir une connexion fiable et sécurisée.

Évolution des Prises Téléphoniques : Du "T" au RJ

Les systèmes de communication ont considérablement évolué, entraînant une transformation des infrastructures de câblage dans nos habitations. La prise téléphonique, autrefois omniprésente sous sa forme en T, a progressivement cédé sa place aux prises RJ, plus polyvalentes et adaptées aux besoins actuels en matière de transfert de données numériques.

La Prise en T : Un Héritage du Passé

La prise classique la plus courante était dite en T (appelée ainsi pour sa forme). Elle est autrement appelée gigogne ou conjoncteur PTT. Auparavant, la prise en T était utilisée pour le raccordement au téléphone. Une prise téléphone, aussi connue sous les noms de « prise en T » ou « prise gigogne » est un dispositif électrique permettant de recevoir la ligne téléphonique dans son logement. Ces prises, bien que fonctionnelles pour la téléphonie analogique, se sont avérées limitées face à l'essor d'Internet et des technologies numériques. Il est important de noter que les prises téléphone en T sont, aujourd'hui, interdites dans l'habitat neuf.

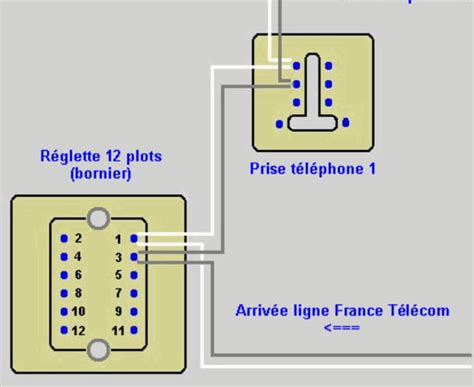

Le branchement sur une prise en T implique généralement l'utilisation des bornes 1 et 3 pour la ligne téléphonique. Sur un câble standard, ces fils correspondent généralement aux couleurs blanche et grise (standard Télécom). Il est toutefois crucial de tester les fils avec un multimètre pour s'en assurer, car un courant continu de 48 V devrait être mesuré sur la bonne paire de fils. Attention, ne vous y fiez pas, les risques d'électrisation ne sont pas négligeables. On mesure des pointes de plus de 100 V sur appel entrant, et le courant continu est très dangereux.

L'Ère des Prises RJ : Polyvalence et Haut Débit

La disparition progressive des prises gigognes n'est pas étrangère à l'utilisation de plus en plus courante des prises Ethernet RJ. Moins encombrants et plus adaptés à la modernité et au numérique, ils se sont répandus dans nos habitations neuves ou récentes. L'abréviation "RJ" signifie "registered jack", soit en français "prise jack normalisée".

La Prise RJ45 : Le Standard du Réseau

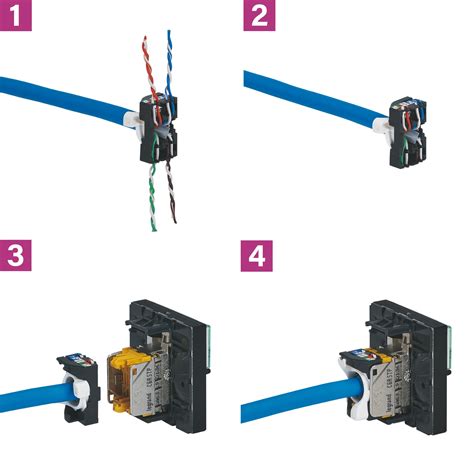

La prise RJ45 est la plus connue et la plus courante. C'est un 8P8C, c'est-à-dire 8 pôles et 8 connecteurs. Étant donné qu'elle est l'interface de connexion dédiée au haut débit, elle est également parfois nommée prise réseau ou éternel. Il ne faut pourtant pas confondre : ce n'est pas parce que l'on utilise ce type de raccordement qu'on y trouvera du réseau, si ce n'est que téléphonique. Un raccordement est nécessaire pour avoir internet. Les artisans électriciens professionnels en mettent dorénavant partout lorsqu'ils réalisent une installation électrique neuve dans un habitat (en neuf et rénovation). Cela est préconisé par la norme NF C 15-100. Les raisons sont multiples et intéressantes. Tout d'abord, la standardisation, l'uniformisation des installations électriques dans les immeubles à usage d'habitation : l'arrivée massive des besoins de transfert de données numériques, même domestiques, nécessaires à l'utilisation des équipements domotiques, à la TV HD, etc. France Télécom recommande l’utilisation du RJ45 raccordés en réseau en étoile pour les nouvelles installations téléphoniques, en lieu et place de la prise en T, depuis 2003.

Un câble RJ45 comporte 4 paires, soit 8 fils. En 1000 Mbits (1 Gbits), les 8 fils sont utilisés. Le RJ45 en accepte quatre ; pratique si vous voulez brasser le réseau, la TV et le téléphone depuis une seule prise murale. Sur un câble standard grade 1 ou 3, la paire « téléphone » est généralement blanc-bleu / bleu. Si vous avez choisi du FTP (câble blindé), raccordez la tresse au coffret de communication.

La Prise RJ11 : Le Connecteur Téléphonique

Le format RJ11 mâle s'insère et sied parfaitement au RJ45 femelle. La prise RJ11 est un 4P4C (4 pôles, 4 connecteurs). C'est le petit connecteur du même type que celui qui sert à brancher le téléphone sur la box internet. Une prise RJ11, également appelé Registered jack 11 est un standard international utilisé par des appareils téléphoniques fixes. Une prise RJ11 ressemble physiquement à une prise RJ12 et a exactement les mêmes dimensions, mais il n’y a que 4 fils utilisés (contrairement au RJ12 qui utilise les 6 fils). Sur une prise RJ11, ce sont les deux contacts centraux, numérotés 2 et 3, qui portent la ligne téléphonique. Bien câblés suivant les standards - c'est-à-dire 3 & 4 pour le RJ11 et le 4 & 5 pour le RJ45 (à chaque fois les deux bornes centrales) - ces branchements devraient répondre à tous vos besoins. Le RJ11 embarque une paire (deux fils) : parfait pour la téléphonie classique.

Pour réaliser un câble RJ11 vers RJ45, il suffit de relier les deux contacts centraux de la prise RJ11 aux deux contacts centraux de la prise RJ45. Avant que tous les téléphones soient en RJ45 (cela va prendre du temps) il est souvent nécessaire de passer par un adaptateur RJ11-RJ45.

Câblage et Repiquage : Principes et Précautions

L'installation d'une prise téléphonique supplémentaire est une exercice théoriquement très simple. Dans la plupart des cas, cela ne suffira pourtant pas à faire fonctionner la ligne correctement. Surtout si vous comptiez installer internet. De plus, ces lignes à courant faible, bien que potentiellement moins dangereuses à manipuler, sont aussi plus sensibles aux pollutions électromagnétiques !

Identifier les Bons Fils

Un câble téléphonique contient au minimum 3 paires de fils, soit 6 fils au total. N'oublions pas que les serveurs téléphoniques multipostes, fax et autres minitels ont tour à tour fait usage de nos lignes et le font parfois encore pour certains. Néanmoins, deux fils seulement sont strictement nécessaires à la communication. Ils correspondent généralement aux couleurs blanche et grise (standard Télécom), mais il convient tout de même de les tester pour s'en assurer. Utilisez un multimètre pour cela. Vous devriez trouver un courant continu de 48 V sur la bonne paire de fils et rien sur les autres. Attention, ne vous y fiez pas, les risques d'électrisation ne sont pas négligeables. On mesure des pointes de plus de 100 V sur appel entrant, et le courant continu est très dangereux.

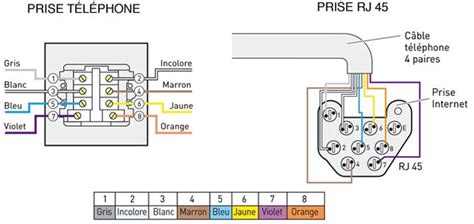

Sur une prise en T, les fils gris et blanc sont généralement à brancher sur les bornes 1 et 3. Sur une prise RJ45, ce sont les contacts centraux, numérotés 4 et 5, qui portent la ligne téléphonique. Pour un câble plus ancien de type SYT, avec des couleurs comme bleu foncé, jaune, bleu clair, la ligne est souvent en bleu ciel blanc, connexion borne 1 et 3 côté gauche du conjoncteur. La polarité des fils (quel fil va sur quelle borne entre 1 et 3 ou 4 et 5) n'a généralement aucune importance ; il doit y avoir 48 Volts ou 50 Volts entre les bornes.

Techniques de Pose du Câblage

Une fois votre câble posé et le boîtier installé au mur, ce sont ces deux fils que l'on doit repiquer et déporter. Suivant votre logement, vous pouvez opter pour les différentes options habituelles de pose du câblage électrique :

• Pose encastrée : Comme les gaines électriques classiques, le câblage du téléphone peut être encastré dans les murs pour y disparaître complètement. Si cette solution est la plus esthétique, elle nécessite des travaux plus importants : saignées, fixations, rebouchage et travaux de peinture.
• Pose en saillie : Le câble de téléphone est dissimulé dans une goulotte ou une moulure.
• Fixation avec des cavaliers : Ce sont des crochets munis d'une vis dans lesquels le câble est retenu.
• Fixation collée : Une solution rapide et discrète pour faire passer les câbles le long des plinthes ou des cadres de portes.

Repiquage sur une Prise Existante

En cas de repiquage de ligne sur une prise existante, les modèles de prises varient et leur raccordement aussi. Le repiquage sur une prise consiste à ajouter une nouvelle prise électrique en utilisant le câblage d’une prise déjà existante, permettant ainsi d’alimenter plusieurs appareils. Cette méthode est efficace pour augmenter rapidement le nombre de prises dans une pièce, en utilisant une prise existante pour alimenter une nouvelle.

Procédure de Repiquage Sécurisée

1. Couper l'alimentation : Avant de commencer, il est essentiel de couper l’alimentation électrique au niveau du tableau pour éviter tout risque d’électrocution. Coupez l’arrivée téléphonique au coffret, on débranche la box ou on met le disjoncteur « info » hors ligne.
2. Préparer les outils : Munissez-vous des outils nécessaires : tournevis, pince à dénuder, testeur de tension et éventuellement un multimètre. Rien de plus frustrant qu’une installation à moitié terminée faute d’outil.
3. Accéder aux fils : Retirez le cache plastique (appelé aussi plaque de finition) de la prise téléphone actuellement en place, à l'aide du tournevis. Dévissez la plaque de la prise. Retirez ensuite la prise du mur en dévissant les vis qui la maintiennent. Cela vous permettra d’accéder aux fils électriques déjà présents. Dégainer ensuite environ 6 cm de gaine externe. Allez-y doucement : une entaille trop profonde mutilerait la paire.
4. Vérifier l'absence de tension : Utilisez un détecteur de tension pour vérifier l’absence de courant. Vérifiez que la tension est bien coupée en utilisant un testeur de tension.
5. Identifier les fils : Il est important de prendre note de la disposition des fils (phase, neutre et terre pour une prise électrique, ou les paires pour une prise téléphonique) avant de les débrancher. Il est essentiel de bien identifier les fils : le fil de phase (généralement rouge ou marron), le fil neutre (bleu), et la terre (vert/jaune). Pour la téléphonie, les fils gris et blanc sont les plus importants.
6. Raccorder les nouveaux fils : Pour réaliser le repiquage, vous devez maintenant raccorder les nouveaux fils qui alimenteront votre nouvelle prise. Il est possible de le faire en utilisant des dominos ou une boîte de dérivation. Dénudez ensuite l’isolant sur environ 1 cm des extrémités des fils électriques. Raccordez le fil de phase et le fil neutre de la prise source à ceux de la nouvelle prise, en respectant les couleurs. Pour cela, effectuez un raccordement en parallèle : les fils de la nouvelle prise sont connectés aux mêmes bornes que ceux de la prise existante. Pour les prises téléphoniques, connectez chaque fil de votre câble aux bornes correspondantes de la prise téléphonique.
7. Installer la nouvelle prise : Une fois le raccordement effectué, vous pouvez installer la nouvelle prise. Fixez la prise dans son emplacement prévu et reverrouillez le cache. Revissez la plaque de la prise une fois que tout est en place.
8. Tester l'installation : Après avoir remonté les prises, rétablissez ensuite l’alimentation électrique au tableau. Branchez un appareil dans la nouvelle prise pour vérifier que tout est en ordre. Un test de tension peut également être réalisé pour garantir que les connexions sont fiables. Pour une prise téléphonique, testez la prise avec un poste de téléphone pour vérifier la qualité du son et l'absence d'interférences. Si le voyant « Internet » se stabilise après avoir reconnecté la box et attendu deux minutes, votre câblage est prêt pour Netflix. Toujours un doute ? Un souffle dans le combiné ? Vérifiez que la paire orange n’est pas branchée par erreur.

Il est conseillé de faire appel à un professionnel si vous n’êtes pas sûr de vos compétences.

Connectivité ADSL et Internet : Au-delà de la Téléphonie

L'arrivée d'Internet haut débit a complexifié les installations téléphoniques, transformant la simple prise téléphonique en un point d'accès multifonctionnel. Le branchement d'une prise ADSL est un enjeu important pour garantir une connexion internet stable et performante.

Brancher une Box Internet

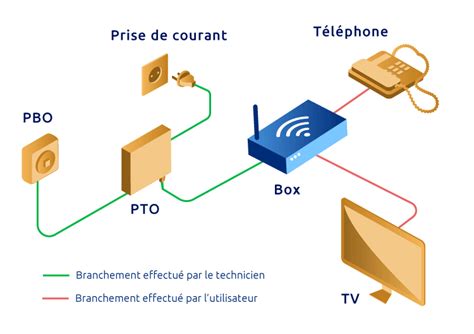

Toute box internet est normalement dotée par le FAI (Fournisseur d'Accès à Internet) d'une prise ADSL. C'est elle qui permet de la brancher sur la prise téléphonique. L'emplacement dédié à cette dernière dans votre logement est rarement assez proche de votre bureau et le débit de la WIFI peut ne pas suffire. Alors déplacer ses équipements sans laisser traîner de câble est un enjeu intéressant. Ces câbles sont d'abord inesthétiques, et c'est surtout le meilleur moyen de se prendre les pieds dedans et de risquer nombre de soucis (chute potentiellement grave, arrachement ou casse du câble…). Ils sont réellement fragiles et délicats.

Deux cas sont envisageables :

• La prise mâle T est équipée d'un filtre séparant les signaux ADSL des signaux proprement téléphoniques. En effet, les mêmes conducteurs servent aux deux.
• Pour les prises RJ, aucun souci.

Bien qu'ayant pris le plus grand soin à ces travaux et respecté le schéma de câblage, la procédure reste délicate. Ce n'est pas dit que vous ayez accès à internet. France Télécom ou les PTT, en leurs temps, disposaient d'un composant électronique à chaque installation afin de pouvoir tester la ligne à distance. Il se peut que ce soit lui qui vous importune.

Optimiser le Câblage pour Multiples Signaux (Téléphone, Internet, TV)

Beaucoup de personnes se retrouvent bloquées car elles n’ont pas prévues assez de prises RJ45 à la construction ! Il existe des solutions, vous n’êtes pas bloqué !

Avec un seul câble RJ45, il est possible de faire passer plusieurs signaux (Téléphone, Informatique, Télévision) simultanément grâce à des doubleurs ou tripleurs RJ45.

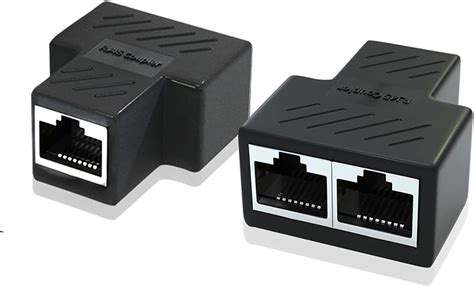

Doubleurs et Tripleurs RJ45

Un câble RJ45 comporte 4 paires, soit 8 fils. En 1000 Mbits (1 Gbits), les 8 fils sont utilisés.Pour des vitesses inférieures (100 Mbits), seules deux paires sont nécessaires.

• Doubleur RJ45 : Il permet avec un seul câble RJ45 de dé-servir 2 prises. Si vous avez deux équipements qui nécessitent le signal informatique, avec un doubleur le débit maximum sera de 100 MBits. Donc vous aurez 2 signaux informatiques à 100 MBits chacun. Alors qu’avec un switch, vous partagerez à 2 ou plus 1000 Mbits. La répartition des câbles entre les 2 sorties RJ45 est gérée directement par la prise.

  • Dans le coffret de communication, il vous faudra relier le port téléphone du doubleur en RJ11 au DTI ou répartiteur téléphone ou filtre maître.
  • Le port TV est à relier au répartiteur TV avec un balun RJ45/F.
  • Au niveau de la prise RJ45 murale, il faut y brancher le doubleur RJ45. Ensuite sur ce dernier, il faut brancher en RJ11 la prise téléphone du doubleur à votre téléphone.

  Attention, même avec ces prises RJ45 Legrand, il faut un doubleur dans le coffret de communication. Il faut choisir dans les doubleurs RJ45 précédemment étudiés le même type que le doubleur Legrand. Par exemple si vous avez pris des prises RJ45 Legrand Téléphone + Informatique, alors il vous faudra dans votre coffret de communication un doubleur Téléphone + Informatique.

• Tripleur RJ45 : Permet de combiner trois signaux.

  • Oui, on peut faire passer du téléphone, de l’Ethernet et la télé sur le même RJ45 ; il suffit de brasser correctement au panneau.

Cette solution permet de déporter la box du coffret de communication et de la mettre dans une autre pièce. Cependant, si vous construisez ou rénovez, il est très fortement recommandé de prévoir suffisamment de prises RJ45 pour ne pas avoir besoin de ces équipements. Ils sont faits pour dépanner, mais il vaut mieux 2 prises qu’un doubleur !

Coûts et Professionnels

Comparer des devis gratuits pour votre installation de câblage téléphonique est une étape importante. Les tarifs peuvent varier selon votre projet et votre ville. Il est toujours judicieux de trouver le bon électricien pour votre projet, surtout si l'installation semble complexe ou si vous n'êtes pas sûr de vos compétences.

Quand faire appel à un professionnel ?

Si l'installation d'une prise téléphonique peut être réalisée par un bricoleur averti, certaines situations requièrent l'expertise d'un professionnel :

• Problèmes de connexion persistants : Si, malgré vos efforts, la ligne ne fonctionne pas correctement ou si vous avez des coupures internet, un électricien pourra diagnostiquer et résoudre le problème.
• Installations complexes : Pour des réseaux étendus, des câblages encastrés, ou l'intégration de systèmes domotiques, l'intervention d'un professionnel garantit la conformité aux normes (comme la NF C 15-100) et une installation durable.
• Sécurité : Les lignes à courant faible peuvent paraître inoffensives, mais des pics de tension peuvent être dangereux. Un professionnel assure une installation sécurisée, minimisant les risques d'électrisation.

Obtenir des Devis

Demandez des devis gratuits pour votre installation de câblage téléphonique afin d'avoir une idée précise des coûts et des prestations proposées par différents artisans. N'hésitez pas à comparer les offres pour trouver la solution la plus adaptée à vos besoins et à votre budget.

L'installation d'un câblage téléphonique moderne et performant est essentielle pour répondre aux exigences actuelles de connectivité. En comprenant les différentes technologies de prises, les techniques de câblage et les précautions à prendre, vous pouvez assurer une installation fiable et sécurisée, que ce soit pour une simple ligne téléphonique ou un réseau multimédia complet.
