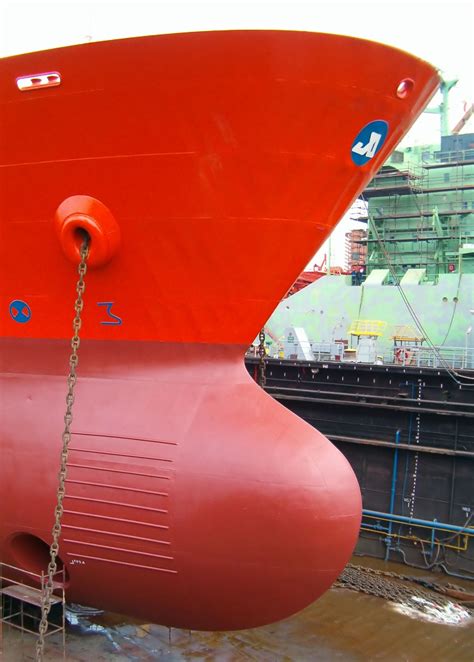

L'étrave à bulbe est une caractéristique hydrodynamique proéminente située à l'avant de la coque d'un navire, juste sous la ligne de flottaison. Sa fonction principale est de modifier l'écoulement de l'eau autour de la coque, réduisant ainsi la résistance hydrodynamique et améliorant l'efficacité de la propulsion. Ce design est largement utilisé sur les grands navires océaniques tels que les cargos, les pétroliers, les paquebots de croisière et certains navires militaires. L'innovation, bien que semblant technique, est le fruit d'une compréhension approfondie des interactions entre la coque d'un navire et l'eau qu'elle déplace.
Comprendre la Résistance Hydrodynamique
Le déplacement d'un navire dans l'eau crée une pression sur son étrave et une dépression à sa poupe. Cette interaction engendre une résistance, un freinage naturel que les ingénieurs cherchent à minimiser. La résistance totale rencontrée par un navire se déplaçant dans l'eau est composée de plusieurs éléments, dont la résistance à la formation de vagues. À mesure qu'un navire avance, il génère un système de vagues le long de sa coque, comprenant une vague d'étrave, une vague de poupe et des vagues transversales le long des côtés. L'objectif de l'étrave à bulbe est de gérer et de réduire cette composante de résistance liée aux vagues.
Le Principe de Fonctionnement du Bulbe
L'étrave à bulbe est conçue pour interférer de manière constructive avec le système de vagues naturel du navire. Elle génère sa propre vague, conçue pour être en opposition de phase avec la vague d'étrave principale. Le renflement à l'avant du navire a pour but de créer une vague à l'avant. À une certaine vitesse, le creux de cette vague créée artificiellement coïncide avec le sommet de la vague d'étrave, qui se retrouve ainsi annulée.
Pour simplifier, on peut dire que le bulbe fait un plus gros trou dans l'eau, et que le navire pourra donc plus facilement s'y glisser. Le déplacement du navire dans l'eau créé une pression sur son étrave et une dépression à sa poupe. Quand on met une excroissance à l'avant (le bulbe), il y a aussi une pression créée à l'avant du bulbe et une dépression sur son arrière, le tout étant variable avec la vitesse. L'astuce consiste à mettre la dépression de l'un en coïncidence avec la pression de l'autre. En général, on centre cela sur la vitesse en service habituelle du navire. Évidemment, la dépression du bulbe est plus faible que la pression de l'étrave, mais on est gagnant en termes de résistance globale.
Origines et Évolution de l'Innovation
Les origines de l'invention du bulbe d'étrave remontent à l'Antiquité, potentiellement à l'époque romaine ou un peu avant. Les Romains utilisaient des appendices à l'avant de leurs navires, qui étaient en réalité des éperons conçus pour couler l'adversaire, une stratégie clé en l'absence de canons. Ils ont alors observé que les galères équipées de ces appendices allaient soudainement plus vite que les autres. Cette invention, tombée dans l'oubli, a été redécouverte avec les cuirassés munis d'éperons. Ceux qui en étaient équipés allaient plus vite que leurs navires jumeaux. La théorisation a suivi, débouchant sur la forme en bulbe que nous connaissons aujourd'hui.
L'innovation a été particulièrement mise en avant par des ingénieurs navals comme Vladimir Yourkevitch. Né et ayant fait ses études en Russie, il avait été employé en tant qu'ingénieur naval aux chantiers de la Baltique à Saint-Pétersbourg. Ayant entendu parler du projet de nouveau paquebot, il décida qu'il était l'homme de la situation et qu'il devait concevoir ce navire.
La Révolution de la Carène Yourkevitch
Bien que difficile à expliquer sans recourir à un langage trop technique, la coque conçue par Yourkevitch présentait plusieurs différences par rapport aux carènes traditionnelles des paquebots, lui procurant une plus grande efficacité. Schématiquement, dans la nouvelle coque, les côtés de la coque vus de dessus étaient parallèles entre eux sur une longueur beaucoup plus grande que traditionnellement. L'affinement progressif de la proue et de la poupe de navires comme le Queen Mary était remplacé par un rétrécissement beaucoup plus brutal à chaque extrémité. Le fond de la coque était également plat sur une longueur beaucoup plus importante, ce qui ne semble pas intéressant en cale sèche mais apportait un gain de stabilité important à flot.
La coque de Yourkevitch avait de plus des formes complexes à la proue, la rendant très efficace pour couper dans les vagues et les écarter du navire, et à la poupe produisant un sillage très léger. Il y avait également beaucoup d'autres différences, plus ou moins importantes, avec les formes de coque alors habituelles. Mais la plus visible de ces différences était le bulbe à la base de la proue, dénommé "forefoot" (littéralement "pied avant") par les Anglo-Saxons.
Le paquebot "Normandie" n'était pas le premier navire à utiliser cette innovation, utilisée de nos jours de façon quasiment systématique pour tous les navires de fort tonnage. Des bulbes de proue étaient déjà présents sur le "Bremen" (Brême SS 1929) et le "Taylor".
Efficacité et Applications Modernes
L'efficacité du bulbe d'étrave est particulièrement notable sur les navires à fort déplacement tels que les porte-conteneurs de classe Panamax, qui opèrent souvent à des vitesses de service autour de 20 nœuds. Pour de tels navires, un bulbe correctement conçu peut entraîner des économies de carburant annuelles se chiffrant à des centaines de tonnes par navire. On pourrait croire qu'une proue effilée couperait l'eau plus efficacement, mais en fait, un bulbe de proue est meilleur.
La coque du "Normandie" était si efficace que les ingénieurs purent utiliser des machines moins puissantes que ce qui avait été prévu au départ, bien que le navire nécessiterait quand même quelque 160.000 CV pour atteindre la vitesse demandée par la CGT. On peut comparer avec le Queen Mary. Bien que de taille similaire au "Normandie", le Queen Mary nécessitait des machines développant pas moins de 200.000 CV pour maintenir la même vitesse.
À quoi sert ce bulbe sur un bateau ?
Considérations de Conception et Variabilité
L'efficacité d'une étrave à bulbe dépend fortement de son intégration avec la forme de la coque du navire et son profil opérationnel. Un bulbe mal conçu ou mal dimensionné peut produire des effets indésirables, tels qu'une augmentation de la traînée ou une résistance accrue à des vitesses sous-optimales. Le bulbe fait partie intégrante de la carène, laquelle dépend d'un tas de choses : type de navire, vitesse, déplacement, nombre de propulseurs, etc. Il est donc normal qu'il y ait beaucoup de types de bulbes.
Le bulbe d'étrave est généralement beaucoup moins élancé que le navire dans son ensemble. En effet, la longueur des sections horizontales du bulbe est seulement de l'ordre de 2 à 3 fois plus importante que la largeur de ces sections. Dans le cas d'un paraboloïde elliptique, en se basant sur la théorie classique de Wagner 2D et 3D, il a été montré qu'une approche basée sur la méthode des tranches conduisait à une surestimation de l'effort d'impact hydrodynamique par rapport à l'approche tridimensionnelle, pouvant atteindre 30 % pour la plage d'élancement nous intéressant.
Il existe différentes formes de bulbes. L'un aura la forme générale d'une torpille, tandis que le second portera une bosse sur sa partie supérieure. Le bulbe est constitué d'une demi-sphère et d'une partie cylindrique dont les diamètres sont approximativement aux 3/4 du tirant d'eau avant (en charge !). La partie cylindrique vient tangenter la coque, sans lignes concaves. Plus ou moins longue pour que l'étrave soit dans un creux de vague. Certains bulbes relèvent le nez, pas vraiment sphériques, mais pour faire simple.
Implications et Limitations
Le bulbe d'étrave implique des contraintes de construction, car il est difficile de le concevoir avec des surfaces développables, plus faciles à former. Sur de petits bateaux, la surface de dérive et le volume immergé changent aussi considérablement avec l'ajout d'un bulbe ; il est rarement applicable aux bateaux de petites dimensions. Pour que le principe du bulbe fonctionne, il faut que le bulbe soit immergé en permanence, ce qui exclut les voiliers qui sortent leur étrave de l'eau trop souvent. Il faut aussi que la vitesse ne dépasse pas la vitesse de carène, donc que le bateau ne déjauge pas (pas de carènes à semi-déplacement et de carènes planantes). Même lège, cela fonctionne encore un peu par l'allongement de flottaison procuré par la proéminence du bulbe.
Une évolution du bulbe est le rostre, inventé par Pentocarène, que l'on peut voir sur les dernières vedettes de la SNSM par exemple. Le principe reste le même aux basses vitesses. Mais au voisinage des vitesses plus élevées, le bulbe, par ses formes anguleuses, se comporte comme une seconde étrave.
Les systèmes à bulbe sont donc un compromis : étrave fine en lame à la surface et au-dessus, étrave ronde en dessous.
Considérations sur les Propulseurs d'Étrave
Il est important de distinguer le bulbe d'étrave des propulseurs d'étrave. Ces derniers sont des dispositifs conçus pour faciliter les manœuvres du navire, notamment pour le faire pivoter sur place ou pour se déplacer latéralement. Sur le Queen Mary 2 (QM2), par exemple, il y a trois tunnels de propulseurs d'étrave. La puissance de ces propulseurs peut être importante, 10 MW pour le QE2 en 3 tunnels, l'armateur voulant que le navire s'évite tout seul. Plus un propulseur d'étrave est puissant, plus le diamètre du tunnel doit être important, ce qui rend sa logistique dans une étrave complexe. De plus, le tunnel (ou les tunnels) introduit une résistance supplémentaire à l'avancement en perturbant l'écoulement de l'eau ; sur le QM2, il y a des portes qui les ferment lorsque le navire est en route.
Chaque pod du QM2 dispose d'un moteur électrique de 30 MW et de l'hélice tractrice qui va avec. L'hélice n'est pas protégée, le QM2 en a déjà cassé une il y a quelques années. Les pods du QM2 n'ont qu'une seule hélice, le moteur l'entraîne sans réducteur. Pour la marche arrière, il y a deux choix : retourner le pod ou inverser le sens de rotation du moteur. L'avantage de deux hélices, comme sur certaines photos, c'est que cela permet un diamètre d'hélice plus petit pour une même puissance, ce qui peut être plus important que le rendement pur, en particulier pour des histoires de tirant d'eau.
Soit les vitesses de rotation sont différentes, soit les pas sont différents, ce qui fait que la première accélère l'eau à une vitesse intermédiaire, et la seconde la reprend à cette vitesse pour finir de l'accélérer à la vitesse souhaitée. Chaque hélice participe au transfert d'énergie.
Conclusion Implicite : Une Technologie Essentielle
En résumé, le bulbe d'étrave est une technologie fondamentale dans la conception navale moderne. Il permet une réduction significative de la résistance hydrodynamique, améliorant ainsi l'efficacité énergétique et les performances des navires. Malgré les complexités de sa conception et de son intégration, ses avantages en termes de consommation de carburant et de vitesse en font un élément quasi-indispensable pour la majorité des grands navires de commerce et de passagers. La recherche continue d'optimiser ses formes et son application pour répondre aux défis toujours croissants de l'industrie maritime.
