Les débroussailleuses Husqvarna, telles que les modèles 323R, 325R, 325R X-SERIES et 325RD XT-SERIES, sont des outils puissants et efficaces pour l'entretien des espaces verts. Leur bon fonctionnement repose sur une compréhension approfondie de leurs composants, et le carburateur joue un rôle central dans cette mécanique. Ce guide détaillé explore le carburateur de la Husqvarna 323R, en fournissant des informations essentielles sur son fonctionnement, son réglage et les bonnes pratiques d'entretien, tout en intégrant des aspects cruciaux de sécurité et d'utilisation générale de la machine.
Le Carburateur : Cœur du Moteur
Le carburateur est un composant vital du moteur à deux temps qui équipe la débroussailleuse Husqvarna 323R. Son rôle principal est de mélanger l'air et le carburant dans des proportions précises pour assurer une combustion optimale et, par conséquent, un fonctionnement efficace du moteur.
Fonctionnement Général
Le carburateur prélève le carburant du réservoir et le mélange avec l'air aspiré, créant un mélange gazeux inflammable. Ce mélange est ensuite dirigé vers la chambre de combustion du moteur. La quantité de carburant et d'air est ajustée en fonction de la vitesse du moteur et de la charge de travail, garantissant ainsi les performances nécessaires à l'équipement de coupe.
Réglage du Carburateur
Le carburateur est généralement réglé en usine lors des essais de fonctionnement pour garantir un mélange de base optimal. Ce mélange de base est plus gras que le mélange idéal pour un rodage initial et une adaptabilité à diverses conditions. Cependant, des ajustements peuvent être nécessaires au fil du temps ou en fonction des conditions d'utilisation.
Réglage du pointeau de ralenti (T) : Pour obtenir un réglage optimal du carburateur, il est souvent recommandé de faire appel à un revendeur qualifié ou à un atelier de service disposant d'un compte-tours. Ce professionnel pourra régler le régime de ralenti avec le pointeau de ralenti T si un ajustage est nécessaire. Un réglage précis est crucial pour le bon fonctionnement et la longévité du moteur.
Caractéristiques techniques : Les caractéristiques techniques des machines Husqvarna sont conçues pour assurer des émissions de gaz nocifs réduites au minimum, une performance directement liée à un carburateur bien réglé.
Entretien du Carburateur
Un entretien régulier du carburateur est essentiel pour maintenir les performances de la débroussailleuse.
Nettoyage : Il est recommandé de nettoyer l'extérieur du carburateur ainsi que l'espace autour de celui-ci lors des contrôles mensuels. Cela permet d'éviter l'accumulation de saletés qui pourraient affecter son fonctionnement.
Pièces de rechange : Lors de tout remplacement ou réparation, il est impératif de n'utiliser que les pièces de rechange HUSQVARNA d'origine. L'utilisation de pièces d'autres marques pourrait endommager la machine ou même causer des blessures à l'opérateur ou à son entourage.
Consignes de Sécurité Essentielles pour l'Utilisation de la Débroussailleuse Husqvarna 323R
Avant d'utiliser une débroussailleuse Husqvarna 323R, il est impératif de lire attentivement et de bien assimiler le manuel d'utilisation. Les débroussailleuses, les tranche-bordures et les coupe-herbes peuvent être dangereux, et une utilisation erronée ou négligente peut occasionner des blessures graves, voire mortelles.

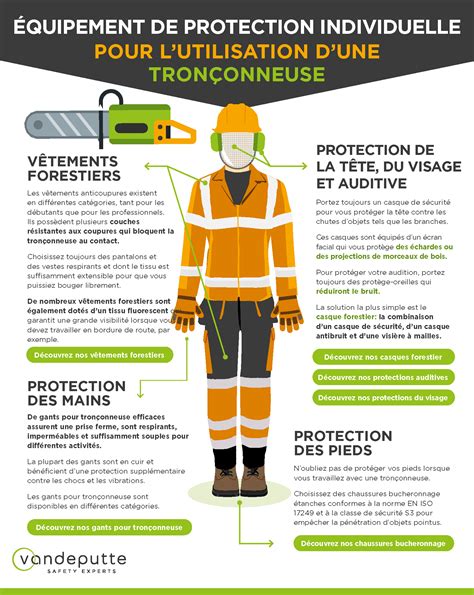

Équipement de Protection Individuelle (EPI)
Pour garantir une sécurité maximale, l'opérateur doit toujours utiliser un équipement de protection personnelle approprié :
- Gants de protection homologués : Ils protègent les mains contre les coupures, les vibrations et les frottements.
- Bottes stables et antidérapantes : Elles offrent un soutien adéquat et une bonne adhérence, réduisant le risque de glissades et protégeant les pieds.
Dispositifs de Sécurité de la Machine
La débroussailleuse Husqvarna 323R est équipée de plusieurs dispositifs de sécurité conçus pour protéger l'utilisateur. Il est crucial de comprendre leur fonction et d'effectuer les contrôles et entretiens nécessaires pour s'assurer de leur bon fonctionnement.
- Contacteur d'arrêt : Le contacteur d’arrêt sert à arrêter le moteur rapidement en cas d'urgence. Il est essentiel de vérifier son bon fonctionnement avant chaque utilisation.
- Dispositif anti-vibrations : La machine est munie d'un dispositif anti-vibrations construit pour réduire les vibrations et rendre l'utilisation de la machine aussi agréable et confortable que possible. Ce dispositif contribue à réduire la fatigue de l'opérateur et les risques de troubles musculo-squelettiques.
- Protection pour outil de coupe : Contrôler que la protection est en bon état et qu'elle n'est pas fissurée. Cette protection est cruciale pour éviter les projections de débris.
- Silencieux : Le silencieux sert à réduire au maximum les émissions sonores et à éloigner de l'utilisateur les gaz libérés par la machine. Il est impératif de ne jamais utiliser une machine au silencieux défectueux. Contrôler régulièrement la fixation du silencieux. Une grille antiflamme bouchée peut être due à un mauvais fonctionnement du pot catalytique. Contacter le revendeur pour effectuer un contrôle si cela se produit.
- Équipement de coupe :
- Lame d'éclaircissage : Destinée au dégagement des bosquets et des petites végétations.
- Lame à herbe : Utilisée pour tous les types d'herbe haute ou épaisse.
- Tête de coupe avec couteaux en plastique : Idéale pour atteindre l'herbe aux endroits difficilement accessibles avec une tondeuse à gazon ordinaire.
- Affûtage des couteaux et lames : Un affûtage correct de la lame est une condition indispensable pour l’obtention d’un travail efficace et pour éviter une augmentation des risques de rebond. Toujours consulter les instructions d'affûtage sur l'emballage de l'équipement de coupe. Un équipement de coupe inadéquat ou une lame mal affûtée peuvent augmenter les risques de rebond.
- Déclenchement rapide : Ce chapitre explique comment, grâce à un entretien correct et à l’utilisation d’un équipement de coupe adéquat, obtenir une réduction du sautage de la machine et assurer le bon positionnement des éléments.

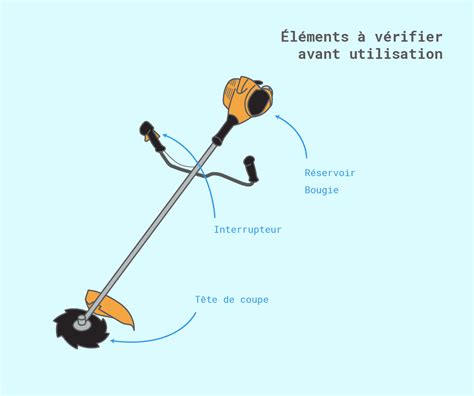

Contrôles avant le Démarrage
Avant de démarrer la machine, il est crucial de suivre les recommandations suivantes pour plus de sécurité :
- Inspecter les environs et s'assurer que ni personnes, ni animaux ne peuvent entrer en contact avec l'équipement de coupe.
- Placer la machine sur le sol et vérifier que l'équipement de coupe est libre de tout obstacle.
- Contrôler la lame pour détecter d'éventuelles fissures au niveau des dents et du trou central.
- Démarrer la machine et donner les pleins gaz. Relâcher l'accélérateur et s'assurer que l'équipement de coupe s'arrête et qu'il est entièrement immobilisé avant d'entamer des travaux sur l'équipement de coupe. Celui-ci continue à tourner après avoir relâché l'accélérateur.
Tuto règles de sécurité et mise en route de la débroussailleuse
Consignes de Travail Générales
- Ce chapitre traite les consignes de sécurité de base lors du travail avec une débroussailleuse et un coupe-herbe.
- Dans l'éventualité d'une situation rendant la suite du travail incertaine, consulter un expert. S'adresser au revendeur ou à un atelier spécialisé.
Utilisation et Maintenance : Optimiser les Performances de la Husqvarna 323R
Une utilisation correcte et un entretien régulier sont les clés pour maximiser la durée de vie et les performances de votre débroussailleuse Husqvarna 323R.
Composants Principaux de la Débroussailleuse
Pour une meilleure compréhension de la machine, voici une liste des composants essentiels :
- Lame
- Ravitaillement en lubrifiant
- Engrenage angulaire
- Protection Combi
- Tige
- Contre-écrou
- Bride de support
- Coupelle de support
- Toc d'entraînement
- Tête de coupe
Montage des Composants
Le montage correct des composants est essentiel pour la sécurité et l'efficacité.
- Montage du guidon (323R, 325R, 325RD) : Démonter la vis à l'arrière de l'accélérateur, puis enfiler l'accélérateur sur la partie droite du guidon.
- Montage de la lame et de la tête de coupe : Lors du montage de l'équipement de coupe, il est de la plus grande importance que la commande du bras charnière soit correctement installée.
- Montage du protège-lame et de la lame d'éclaircissement : Démonter la plaque de fixation (H), puis monter l'adaptateur (I) et la charnière (J).
- Montage de la protection contre les projections et de la tête de coupe Superauto II : Monter la protection (A) destinée au travail avec la tête de coupe. La protection est introduite correctement.
- Montage des autres protections et équipements de coupe : Monter la protection (A) destinée au travail avec la tête de coupe.
Adaptation du Harnais et de la Débroussailleuse
AVERTISSEMENT! En utilisant une débroussailleuse, il faut toujours l'accrocher au harnais. Sinon, il est impossible de correctement manipuler la débroussailleuse, ce qui peut entraîner une perte de contrôle et des blessures graves.
Préparation du Carburant
Pour les meilleurs résultats, utiliser l'huile à deux temps HUSQVARNA, une huile spécialement adaptée aux débroussailleuses et aux tronçonneuses. Agiter le récipient avant de remplir le réservoir. Le rapport de mélange recommandé est de 1:50 (2 %) d'huile pour l'essence.
Procédure de Démarrage
Moteur froid :
- ALLUMAGE : Ramener le contacteur d'arrêt en position de démarrage.
- STARTER : Ramener le starter en mode starter.
- POMPE À CARBURANT : Actionner la pompe à carburant plusieurs fois pour amorcer le circuit.
Arrêt du Moteur
Le moteur est arrêté en coupant l'allumage via le contacteur d'arrêt.
Technique de Débroussaillage de Base
- Réduction du régime : Ramener le moteur au régime de ralenti après chaque phase de travail.
- ABC du déblayage :
- A. Toujours utiliser un équipement adéquat.
- B. Toujours utiliser un équipement correctement adapté.
- C. Maintenir une posture stable et équilibrée.
- Débroussaillage avec une lame à herbe : La lame à herbe est utilisée pour tous les types d'herbe haute ou épaisse.
- Débroussaillage avec tête de coupe et couteaux en plastique : Le coupe-herbe est idéal pour atteindre l'herbe aux endroits difficilement accessibles avec une tondeuse à gazon ordinaire. Maintenir le fil parallèlement au sol lors du désherbage.
Entretien Approfondi de la Débroussailleuse
L'entretien régulier est crucial pour la performance et la longévité.
Contrôles Mensuels
- Nettoyer le réservoir de carburant.
- Nettoyer l'extérieur du carburateur ainsi que l'espace machine.
Huilage du Filtre à Air
Toujours utiliser l'huile pour filtre HUSQVARNA, référence 503 47 73-01. L'huile pour filtre contient des additifs qui améliorent ses performances et sa capacité à retenir les particules.
Lubrification
Le renvoi d'angle doit être 3/4 rempli de graisse. Utiliser une graisse HUSQVARNA spéciale pour cet usage. En général, il n'est pas nécessaire de remplacer le renvoi d'angle si l'entretien est correct.
Caractéristiques Techniques et Accessoires Homologués
Les débroussailleuses Husqvarna 323R, 325R et 325RD partagent des caractéristiques techniques communes pour leurs moteurs, avec des cylindrées de 24,5 cm², des régimes de ralenti de 2 700 tpm et des régimes maximum recommandés de 11 000-11 700 tpm.
Accessoires Homologués pour 323R
- Protection pour outil de coupe : N° de réf. 503 93 42-02.
- Trou central des lames/couteaux : Ø 25,4 mm.
- Axe de lame fileté : M10.
- Lame/couteau herbe :
- Grass 255-4 1" (∅ 255 4-dents)
- Grass 255-8 1" (∅ 250 8-dents)
- Maxi X 200-26 1"
Systèmes Anti-pollution et Garantie
La US Environmental Protection Agency (EPA), Environnement Canada, et Husqvarna Forest & Garden sont heureux de présenter la garantie du système de lutte contre les émissions. Si vous avez des questions concernant vos droits et charges en garantie, contactez votre revendeur autorisé le plus proche ou téléphonez à Husqvarna sans aucun frais de votre part.
Autres Gammes Husqvarna : Tondeuses Robots

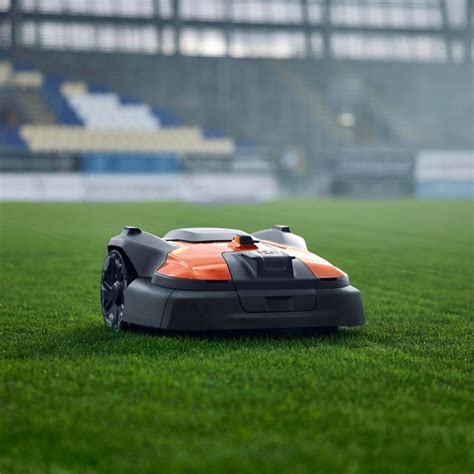

Husqvarna propose également des solutions innovantes pour l'entretien des pelouses, telles que les tondeuses robots Automower®. Ces machines automatiques sont conçues pour tondre le gazon sans intervention humaine, offrant détente et un gazon de qualité. Automower® Husqvarna convient à tous les types de gazons et s'adapte aussi aux grands domaines et terrains. Grâce à la technologie avancée de navigation, votre tondeuse automatique retrouve seule sa station d'accueil lorsqu'elle a besoin de recharger sa batterie. La tondeuse robot innovante GARDENA s'occupe entièrement de la tonte de votre gazon à votre place. Elle coupe le gazon seule pendant que vous profitez de votre temps libre. La tondeuse robot GARDENA est la tondeuse la plus silencieuse sur le marché. Husqvarna propose la plus grande offre d’accessoires et pièces détachées Automower® Husqvarna et GARDENA pour faciliter la gestion de votre tondeuse robot.
