L'électrovanne d'arrosage constitue le cœur de tout système d'irrigation automatisé. Ce dispositif électromécanique contrôle l'ouverture et la fermeture du passage d'eau selon la programmation définie, permettant un arrosage automatique précis et économique. Dans l'univers de l’arrosage automatique, le mot électrovanne est incontournable. Les électrovannes d'arrosage sont aujourd’hui au cœur de tous les systèmes d’irrigation modernes. Pourtant, leur fonctionnement reste parfois flou pour de nombreux jardiniers amateurs. Une électrovanne - ou électro-vanne - est un robinet automatisé qui s’ouvre ou se ferme grâce à un signal électrique.
Les principes fondamentaux de l'électrovanne
Une électrovanne pour arrosage automatique est indispensable dans les installations comportant plusieurs zones (pelouse, massifs, potager, haies…). Lorsque le programmateur envoie un signal électrique, le solénoïde s’active. Compacte mais essentielle, l’électrovanne autorise ou non le passage de l’eau dans les canalisations secondaires. Ce « robinet » automatique de 1 à 2 pouces, géré par des programmateurs 9 ou 24 V, est disponible en bas ou haut débit, basse ou haute pression, en fonction des applications.

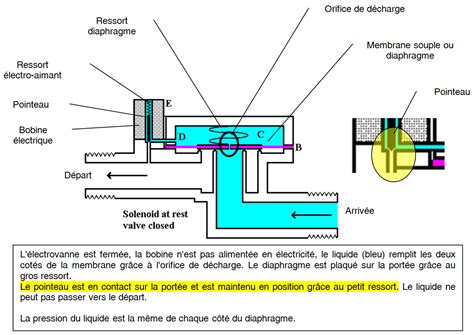

Une électrovanne est composée d’un solénoïde, d’une membrane et d’un support de membrane. Concrètement, c’est la pression de l’eau qui permet à la membrane de se soulever lorsque la pression est plus forte sous la membrane, et de fermer l’eau lorsque la pression sur la membrane est plus forte. Généralement, le mode ‘arrêt/ouverture’ est automatisé à l’aide d’un programmateur de 9 V (à pile, sans câbles étanches entre le programmateur et l’électrovanne) ou 24 V, placés dans un regard ou un local technique.
La distinction technologique : 9V vs 24V
Les électrovannes se distinguent principalement par leur tension d’alimentation. Une électrovanne 9V fonctionne avec un programmateur à pile autonome, identifiable par ses fils de branchement de couleurs différentes (souvent rouge et noir). Cette solution convient parfaitement aux zones sans alimentation électrique de proximité. Le choix entre ces deux technologies dépend de l’installation existante. Les systèmes d’arrosage équipés d’une alimentation secteur bénéficient de la stabilité des électrovannes 24V, tandis que les zones isolées tirent parti de l’autonomie des modèles 9V. Pour reconnaître facilement une électrovanne 24V, il vous suffit de regarder les câbles : ils sont de la même couleur (souvent rouge).
Le corps d'une électrovanne est le même quelle que soit la tension de celle-ci. Une électrovanne se différencie par son solénoïde, la partie haute et verticale. Il est important de noter que le programmateur envoie un courant électrique au solénoïde quelle que soit la marque. Les tensions 9V et 24V sont des normes européennes, il n'y a donc pas de différences de tension entre un solénoïde Hunter 9V et un solénoïde Rain Bird 9V par exemple. Même si vous pourriez donc contrôler une électrovanne Hunter PGV 9V avec un programmateur Rain Bird ESP-9V, nous vous conseillons malgré tout d’homogénéiser votre installation avec le programmateur et les électrovannes de la même marque.
Le rôle central du collecteur d'électrovannes
Le collecteur d’électrovanne centralise plusieurs départs pour créer des zones d’arrosage distinctes. Sa paroi doit résister à la pression du réseau tout en permettant un accès facile aux connexions. Composée de quatre produits, la gamme de collecteurs pour électrovannes de la marque italienne Rain est très utile pour toutes vos installations d’arrosage. La principale chose à retenir avec ces collecteurs pour électrovannes, c'est qu'ils sont très faciles à installer. Ce matériel est disponible en modèles 1, 2, 3 ou 4 voies afin de s'adapter au mieux à votre installation et peut supporter une pression nominale maximale de 12 bars.
Le raccord d’électrovanne détermine l’intégration dans le réseau existant. Un raccord mâle se visse directement dans un collecteur d’électrovanne taraudé, tandis qu’un raccord femelle accueille les éléments mâles du système. Le raccord mâle-femelle offre une polyvalence maximale en permettant la connexion dans les deux sens. Cette configuration facilite l’installation et la maintenance du réseau. Les raccords PVC DURA sont spécialement conçus pour le montage des électrovannes. Les écrous tournants permettent un montage et démontage rapide et sans fuites.
Installation et mise en service
L’installation d’une électrovanne programmable Claber ou de toute autre marque suit des étapes précises. Il suffit de couper le tuyau principal, de limer les extrémités et de positionner les raccords pour électrovannes. Les électrovannes en ligne (installées directement dans la conduite d'alimentation en eau horizontale) sont largement utilisées dans les systèmes d’irrigation résidentiels et commerciaux, en particulier lorsqu'une installation propre et souterraine est préférée. Elles sont généralement installées dans des boîtiers de vannes, en aval d'un dispositif anti-retour et après la conduite d'alimentation principale, avec une vanne par zone d’irrigation.
L’électrovanne laisse passer de l’eau même fermée ? Deux solutions s’offrent à vous : soit le solénoïde ne fonctionne plus et laisse la membrane ouverte, soit la membrane est cassée. Les électrovannes d’arrosage s’adaptent à tous les types d’espaces verts, des jardins privatifs aux installations sportives. L’arrosage avec électrovanne convient particulièrement aux cultures en rangées et aux serres où la précision du dosage détermine la qualité des récoltes.
Maintenance et prévention des pannes
Le nettoyage régulier des électrovannes garantit leur bon fonctionnement. Il est conseillé de démonter le boîtier après avoir coupé l’alimentation, puis de brosser les éléments avec de l’eau savonneuse. Entretenez régulièrement : nettoyez et inspectez l’électrovanne périodiquement pour garantir son bon fonctionnement. Le test du solénoïde vérifie la continuité électrique et l’ampérage consommé. Un multimètre permet de contrôler ces paramètres électriques.
Pourquoi les électrovannes d’irrigation tombent-elles en panne ? Les problèmes impliquent généralement que la vanne ne s’ouvre pas ou ne se ferme pas, qu’elle fuit ou qu’elle surchauffe. L'accumulation de sédiments peut provoquer une surchauffe et endommager la bobine. Une pression d’eau excessive, dépassant la capacité de la vanne, peut provoquer l’éclatement des tuyaux ou des fuites. Vérifiez les valeurs nominales de pression de la vanne avant l’installation (la plupart des modèles résidentiels fonctionnent entre 3 et 10 bars). Enfin, pensez à hiverner les électrovannes. Les solénoïdes n’apprécient pas de passer l’hiver dehors. Le gel et l’humidité peuvent malheureusement parfois avoir raison d’eux. Les corps, souvent en polypropylène, ne supportent pas non plus le gel.
Comment nettoyer le filtre de l’électrovanne d’un lave-linge – Tutoriel simple | Sogedis
Standards et performance des composants
La membrane de l’électrovanne constitue l’élément mobile qui contrôle le passage de l’eau. Lorsque le programmateur envoie une impulsion électrique, le solénoïde Hunter génère un champ magnétique qui attire le plongeur métallique. Une membrane résistante garantit la durabilité des produits sur plusieurs saisons. Les membranes de rechange permettent la réparation plutôt que le remplacement complet. L’électrovanne Irritrol se distingue par sa robustesse et sa capacité à gérer l’eau chargée en particules. Les modèles Ultraflow intègrent un filtre inox et une fermeture progressive anti-coup de bélier. L’électrovanne PGV Hunter représente un standard de l’industrie avec sa fiabilité éprouvée. Les produits Rain Bird complètent cette gamme avec des séries DV et HV adaptées aux usages résidentiels et professionnels.
Le choix du diamètre de votre électrovanne est crucial pour garantir une performance optimale. Évaluez le débit d'eau nécessaire pour votre système et assurez-vous que l'électrovanne choisie peut gérer le débit et la pression de votre système. Les diamètres courants pour les électrovannes sont 3/4" et 1". L'installation correcte est essentielle : utilisez des raccords appropriés, assurez-vous que tous les raccords et tuyaux sont de la bonne taille et bien étanches, et évitez de mélanger les matières. Après l'installation, testez le système pour vérifier qu'il n'y a pas de fuites.
