La réalisation d'un repiquage sur une prise électrique est une compétence essentielle pour augmenter le nombre de points d’alimentation dans une habitation. Cette opération, bien que simple, nécessite un respect scrupuleux des règles de sécurité pour éviter tout risque électrique. En suivant des étapes claires, il est possible d'ajouter une prise électrique à partir d’une prise existante, tout en garantissant un fonctionnement optimal. Réaliser un repiquage sur une prise électrique permet d’ajouter une nouvelle prise sans avoir à tirer de nouveaux câbles. Cette méthode est efficace pour augmenter rapidement le nombre de prises dans une pièce, en utilisant une prise existante pour alimenter une nouvelle.
Évolutions normatives et choix des sections de câbles
Beaucoup de personne pensent encore que la norme impose d’utiliser du fil 2,5mm² pour les circuits de prises de courant. Depuis 2015, il est aujourd’hui possible de brancher 8 prises de courant maximum sur un circuit avec du fil 1,5mm² et jusqu’à 12 prises pour du 2,5mm².
Il est important de noter que le choix de la section influence directement la mise en œuvre. Si vous avez déjà câblé plusieurs prises électriques avec du fil de 2,5mm², vous avez surement rencontré quelques douleurs aux mains. En effet, le fil de 2,5mm² est assez rigide et n’est très pas pratique à manipuler (que ce soit dans une gaine ICTA ou dans les bornes d’une prise de courant). Ce n’est pas le cas du fil en 1,5mm² qui est beaucoup plus souple à travailler. S’il y a bien une connexion qui n’est pas pratique avec du fil de section 2,5mm², c’est le pontage de prise électrique.
Même avec une aiguille d’électricien, la partie tirage des réseaux peut parfois être très sportive. En utilisant du fil 1,5mm², la tâche est plus simple (toujours une question de souplesse). Le fil 1,5mm² peut circuler très facilement dans une gaine de 16mm. On devra plutôt utiliser de l’ICTA de 20mm pour le 2,5mm². Il permet de gagner du temps lors les différentes étapes de l’installation électrique.
Cependant, nous avons parlé des prises électriques mais pas de TOUTES les prises électriques. Un autre élément important à prendre en compte : brancher 12 prises sur un même circuit peut nuire à la continuité d’exploitation du circuit. Dernier conseil concernant vos circuits de prises : évitez d’atteindre le maximum de prises autorisées par circuits.
Procédures de sécurité et préparation du chantier
Avant de commencer, il est essentiel de rassembler le matériel nécessaire pour réaliser le repiquage. Avant de procéder au repiquage, il est crucial de respecter certaines mesures de sécurité. Commencez par couper l’alimentation de la prise à laquelle vous allez vous attaquer. Utilisez le détecteur de tension pour vérifier l’absence de courant.
Pour réaliser le repiquage, vous devez d’abord dévisser le cache de la prise existante. Cela vous permettra d’accéder aux fils électriques déjà présents. Il est important de prendre note de la disposition des fils (phase, neutre et terre) avant de les débrancher. Une fois l’accès à la prise ouvert, vous pouvez procéder à la déconnexion des fils. Retirez les fils en veillant à ne pas les endommager.
Munissez-vous des outils nécessaires : tournevis, pince à dénuder, testeur de tension et éventuellement un multimètre. Il est essentiel de bien identifier les fils : le fil de phase (généralement rouge ou marron), le fil neutre (bleu), et la terre (vert/jaune). Une fois que vous avez accès aux fils, dénudez les extrémités des fils que vous aurez besoin d'utiliser pour le repiquage. Raccordez le fil de phase et le fil neutre de la prise source à ceux de la nouvelle prise, en respectant les couleurs. Pour cela, effectuez un raccordement en parallèle : les fils de la nouvelle prise sont connectés aux mêmes bornes que ceux de la prise existante.
AJOUTER UNE PRISE ÉLECTRIQUE : FAUT-IL FAIRE UNE SAIGNÉE ?
Méthodologie de raccordement et mise en service
Pour réaliser le repiquage, vous devez maintenant raccorder les nouveaux fils qui alimenteront votre nouvelle prise. Il est possible de le faire en utilisant des dominos ou une boîte de dérivation. Une fois le repiquage effectué, il est temps d’installer votre nouvelle prise. Fixez la prise dans son emplacement prévu et reverrouillez le cache.
Après avoir remonté les prises, remettez le courant et effectuez un test de fonctionnement. Branchez un appareil dans la nouvelle prise pour vérifier que tout est en ordre. Après avoir effectué les raccordements, vérifiez que tout est bien en place et qu’il n’y a pas de fils à l’extérieur des bornes. Revissez ensuite le couvercle de la nouvelle prise. Il est important de s’assurer que la prise est bien ancrée et sécurisée. Un test de tension peut également être réalisé pour garantir que les connexions sont fiables.
Si vous ne suivez pas les recommandations de sécurité et les normes électriques, cela peut être dangereux. Il est conseillé de faire appel à un professionnel si vous n’êtes pas sûr de vos compétences. Il est préférable de réaliser un repiquage sur une prise qui est déjà alimentée en électricité et de s’assurer que le circuit supporte la charge supplémentaire. La capacité dépend du circuit. En général, une prise standard peut supporter jusqu’à 16A, mais il faut vérifier que le câblage est adapté à cette charge.
Extension de l'installation et gestion des tableaux divisionnaires
Construction d’une extension ou combles qu’on aménage : il n’est pas rare qu’au fil des années, nos besoins en électricité augmentent. Si vous avez prévu des travaux d’agrandissement ou l’installation de nouveaux équipements, votre tableau électrique pourrait vite montrer ses limites. La taille d’un tableau électrique principal est toujours dimensionnée en fonction de la surface du logement. Avec les années, il arrive très souvent que l’on engage des travaux afin d’aménager des combles, transformer un garage en studio ou que l’on se lance même dans la construction d’une extension.

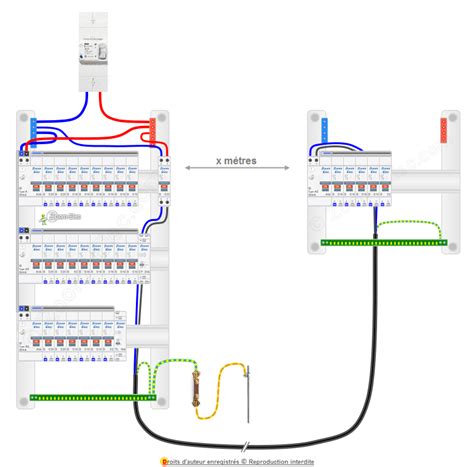

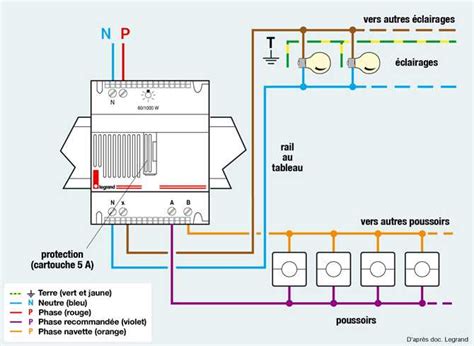

Il est bien évidemment possible de remplacer son TGBT (tableau général basse tension) pour un modèle plus grand qui pourra accueillir tous les nouveaux disjoncteurs divisionnaires. Cependant, cela entraîne des travaux relativement importants. La solution au plus simple ? Pour se repiquer sur un tableau électrique, il est indispensable de pouvoir accéder aux borniers Neutre (bleu) et Phase (rouge ou noir) de l’installation principale. Selon les modèles, ils sont placés sur le haut ou le bas des TGBT.
La Gaine Technique Logement (GTL) va forcément augmenter de volume. Les dimensions minimales intérieures à respecter sont de 60 cm de large et 20 cm de profondeur pour une hauteur allant du sol au plafond. Ces mesures peuvent être moindres pour les habitations dont la surface est inférieure ou égale à 35 m². Pour se repiquer sur un tableau électrique, il faut que le nouvel équipement soit à proximité du TGBT. Vous devrez par ailleurs installer votre tableau secondaire de manière à ce que les équipements de protection comme l’interrupteur différentiel soient situés entre 1 et 1,80 m. Notez également qu’il faut toujours que la rangée la plus basse du tableau soit à plus de 50 cm du sol.
Se repiquer sur un tableau électrique est un chantier qui demande savoir-faire et précision. Les étapes clés incluent l’arrêt de l’alimentation, le raccordement à la GTL, l’alimentation du tableau, le raccordement des disjoncteurs, le placement des modules de protection et enfin les raccordements finaux. L’électricité est activée et les disjoncteurs divisionnaires du tableau secondaire sont placés sous tension les uns après les autres afin de s’assurer que tous les branchements fonctionnent. Se repiquer sur un tableau électrique est une solution facile à implémenter lorsque votre installation électrique n’est plus adaptée à vos besoins.
Concernant les interrogations sur le dimensionnement des lignes, par exemple pour un radiateur de 1500w, il est crucial d'adapter la section à la puissance. Si vous arrivez avec du 6² sur une prise standard et que vous repiquez vers les autres prises et le radiateur, il est impératif de respecter les règles de sectionnement. Il est souvent préférable de garder le 6² pour les radiateurs et de tirer une ligne en 2,5² pour les lignes de prises via un tableau divisionnaire. Dans ce cas, installer un disjoncteur 32A sur le tableau primaire et sur le secondaire un 20A pour les radiateurs sur du 2,5² ainsi qu'un 16A pour les lignes de prises sur du 2,5² est une configuration cohérente. Ne vous prenez pas la tête pour vos travaux électriques… Allez dans la section devis électricité du site, remplissez le formulaire et vous recevrez jusqu’à 3 devis comparatifs de électriciens de votre région.
