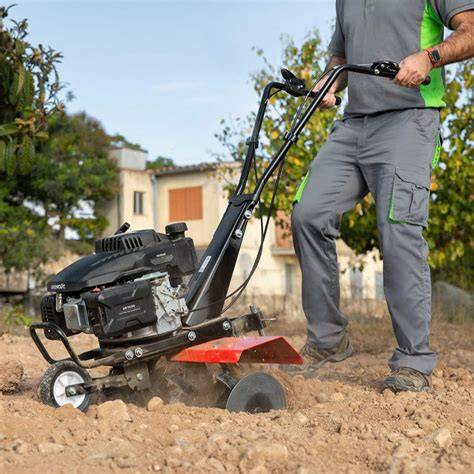

L'acquisition d'une motobineuse GREENCUT, telle que le modèle GTC3000E, représente un investissement dans la facilité de vos tâches de labourage. Pour garantir une performance optimale et une durée de vie prolongée de votre machine, un assemblage correct et une compréhension approfondie de son fonctionnement sont essentiels. Ce guide détaillé vous accompagnera à travers les étapes de montage de votre motobineuse GREENCUT et vous fournira des informations cruciales pour son utilisation, son entretien et sa sécurité.
Introduction à votre motobineuse GREENCUT
Nous sommes confiants que vous apprécierez la qualité et la performance de cette machine, et que celle-ci facilitera votre tâche pour une longue période de temps. Le modèle GTC3000E est équipé d'un moteur OHV 4 temps avec une cylindrée de 208cc, offrant une puissance maximale fiable. Il dispose d'un volume de carburant de 2,5L et une transmission par courroies, atteignant un régime maximal de 3600 tr/min. Sa largeur de travail de 85 cm et sa profondeur de travail de 17,5 à 35 cm le rendent polyvalent pour diverses applications de travail du sol. Le démarrage peut être manuel réversible ou électrique. N'oubliez pas que GREENCUT se réserve le droit de modifier les caractéristiques techniques de l'appareil sans préavis.
Il est impératif de se conformer aux consignes de sécurité énoncées dans ce manuel pour votre propre sécurité et celle de votre environnement, incluant les personnes, animaux et objets se trouvant à proximité. Si vous avez le moindre doute concernant les informations incluses, il est recommandé de consulter un professionnel ou de contacter le Service Technique Officiel GREENCUT.
Déclaration de conformité (CE)
Nous, PRAT INTERNATIONAL BRANDS, SL, propriétaire de la marque GREENCUT, située c/Blanquers, 7-8 43800 - Valls SPAIN, déclarons que les motoculteurs et cultivateurs, y compris le modèle GTC3000E, à partir du numéro de série 2019, répondent aux exigences des directives applicables du Parlement Européen et du Conseil.
Sécurité avant tout : Précautions essentielles
L'information suivante concernant les dangers et précautions fait référence aux situations les plus probables qui peuvent avoir lieu lors de l'utilisation de cette machine. La sécurité est primordiale lors de l'utilisation de tout équipement motorisé.
Équipement de protection individuelle
Habillez-vous de manière adéquate. Évitez les vêtements amples ou les bijoux. Gardez vos cheveux et vêtements loin des pièces mobiles. Les vêtements amples, les bijoux ou cheveux longs peuvent être pris par les pièces en mouvement. Utilisez toujours une protection oculaire (lunettes de sécurité/grille/écrans en méthacrylate) et une protection auditive.
Sécurité liée aux combustibles
L’essence et l’huile sont dangereuses. Ne pas inhaler ou avaler. Si vous ingérez du carburant et/ou de l’huile, consultez rapidement votre médecin. Si vous entrez en contact avec le carburant ou avec l’huile, nettoyez-vous avec beaucoup d’eau et de savon dès que possible. Si vous sentez vos yeux ou la peau irrités, consultez immédiatement un médecin. Vérifiez qu’il n’y ait pas de fuite de carburant avant de démarrer la machine.

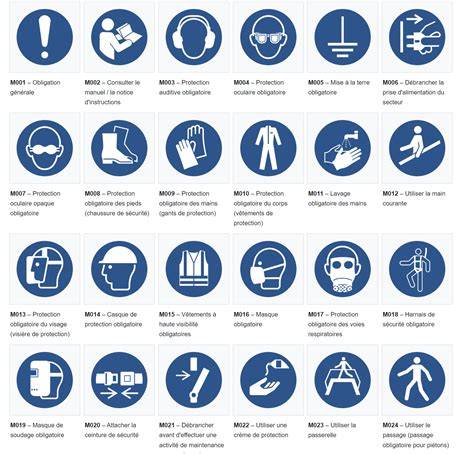

Icônes d'avertissement
Les icônes sur les étiquettes d’avertissement qui apparaissent sur cette machine et/ou sur le manuel indiquent les informations nécessaires à l’utilisation en sécurité de cette machine. Ces symboles sont conçus pour attirer votre attention sur des dangers potentiels.
Conditions d'utilisation
Ce motoculteur n’est destiné qu’au travail du sol. Toute autre utilisation que celle décrite ci-dessus peut entraîner des situations dangereuses et exempte le fabricant de toute responsabilité. N’utilisez cette machine que pour labourer de la terre, ne l’utilisez pas à d’autres fins non prévues.
Vibrations
Un niveau élevé de vibrations et de longues périodes d’exposition sont des facteurs contribuant à la maladie du doigt blanc (phénomène de Raynaud). Afin de réduire le risque de maladie du doigt blanc, vous devez être au courant de ces recommandations : Portez toujours des gants. Ne pas modifier les contrôles du produit. Vérifiez régulièrement si des pièces sont cassées ou d’autres conditions susceptibles d’affecter le bon fonctionnement de la machine. Remplacez immédiatement les pièces usées ou endommagées par des pièces de rechange d’origine.
Vidéo pédagogique "Vibrations Corps entier" - Réglementation
Étapes d'assemblage de votre motobineuse GREENCUT GTC3000E
L'assemblage de votre motobineuse GREENCUT GTC3000E est un processus méthodique. Il est crucial de suivre chaque étape avec attention pour garantir un fonctionnement sûr et efficace de la machine. Si une pièce manque ou est endommagée, contactez immédiatement le service technique GREENCUT. N'employez pas le produit sans avoir remplacé la pièce, car cela pourrait entraîner des lésions graves. Ne vous débarrassez pas de l’emballage avant d’avoir bien inspecté le produit et de l’avoir employé avec succès.
Étape 1 : Enlever le carton
La première étape consiste simplement à retirer la motobineuse de son emballage carton. Assurez-vous de disposer d'un espace de travail propre et dégagé.
Étape 2 : Sortir et vérifier les composants et les accessoires
Après avoir retiré le carton, sortez délicatement tous les composants et accessoires de l'emballage. Vérifiez leur intégrité et assurez-vous qu'aucune pièce n'est manquante ou endommagée. Comparez la liste des pièces avec ce qui est inclus dans votre colis.
Étape 3 : Desserrer les fixations de sécurité
Des fixations de sécurité sont souvent utilisées pour maintenir les composants en place pendant le transport. Identifiez et desserrez toutes ces fixations (souvent des vis ou des sangles) pour libérer les éléments principaux de la motobineuse.
Étape 4 : Retirer le motoculteur de la structure métallique
La motobineuse est généralement fixée à une structure métallique pour le transport. Retirez le motoculteur de cette structure avec précaution.
Étape 5 : Assembler le support et l'éperon de profondeur
Montez le support de l'éperon et l'éperon de profondeur. L'éperon de profondeur est un élément essentiel qui permet de contrôler la profondeur de travail des lames. Raccordez l’éperon d’entraînement au support de la barre d’entraînement, choisissez une hauteur appropriée, puis verrouillez la barre d’entraînement à l’aide de la grande goupille de verrouillage du type R.
Étape 6 : Assembler les 2 jeux de lames
La motobineuse est équipée de plusieurs jeux de lames. Assemblez les deux jeux de lames ensemble. L'axe de support des fraises a un profil hexagonal pour permettre l’installation rapide des lames ou d’autres accessoires.
Étape 7 : Assembler les lames et le disque de charrue
Montez les lames sur l'axe hexagonal et fixez le disque de charrue. Nettoyez soigneusement les axes des fraises et des accessoires en mettant une petite quantité de graisse pour faciliter l’assemblage et le futur démontage. Glisser une lame jusqu’à l’extrémité de l’arbre, insérer une goupille type R et sécuriser. Glisser la tôle extérieure jusqu’à…
Étape 8 : Assembler la roue avant de support et de transport
Installez la roue avant, qui sert à la fois de support pendant le travail et de moyen de transport pour déplacer la machine.
Étape 9 : Mettre les ailettes de protection et la traverse de liaison
Fixez les ailettes de protection, qui protègent l'opérateur des projections de terre et de débris. Installez également la traverse de liaison qui assure la rigidité de la structure.
Étape 10 : Assemblage de la carcasse de protection de la courroie et de la zone de transmission
Montez la carcasse de protection de la courroie et de la zone de transmission. Cette protection est cruciale pour éviter tout contact avec les pièces en mouvement et pour protéger la courroie des éléments extérieurs.
Étape 11 : Relier le levier de vitesses au range préétabli de l'outil
Connectez le levier de vitesses au mécanisme préassemblé sur l'outil, assurant ainsi le contrôle des différentes marches de la motobineuse.
Étape 12 : Installation de la batterie (pour le démarrage électrique)
- Mettez la batterie dans sa place destinée à cet effet.
- Mettez et ajustez l’anneau supérieur. Après, connectez les câbles en respectant la polarité, étant le positif le premier à connecter.
Étape 13 : Installation de la clé de démarrage
- Mettez et ajustez la clé de démarrage dans son support.
- Connecter le câble blanc à la borne ronde dans le relais du moteur de démarrage, dans la même place que le positif de la batterie.
- Raccorder les bornes de la clé de démarrage aux correspondantes bornes libres du moteur tout en respectant la couleur des câbles.
Étape 14 : Ajuster et fixer les câbles en sécurité
Ajustez avec une flasque de serrage ou fixez les câbles en toute sécurité pour éviter qu'ils ne s'accrochent ou ne soient endommagés pendant l'utilisation. Fixez les câbles au guidon à l’aide des pinces fournies afin d’éviter que le câblage ne se déforme.
Montage et réglage du guidon
Glissez le support du guidon sur les extrémités du guidon. Fixez le guidon au support à l’aide des boulons fournis. Réglez le guidon à une hauteur et une inclinaison confortables pour l'opérateur. La motobineuse est équipée de réglages horizontaux et verticaux du guidon.
Utilisation de votre motobineuse GREENCUT GTC3000E
Une fois assemblée, la motobineuse est prête à l'emploi. Familiarisez-vous avec ses commandes avant de la démarrer.
Commandes du motoculteur
Les principales commandes incluent :
- Accélérateur (1) : Position gauche pour un minimum de révolutions du moteur, position droite pour un maximum de révolutions.
- Actionnement de l’embrayage (2) : Appuyer sur l’actionnement de l’embrayage pour transférer le mouvement du moteur à la boîte de vitesses. N'oubliez pas de diminuer le régime du moteur avant d'actionner l'embrayage.
- Sélecteur de marches
- Réglage horizontal du guidon
- Réglage vertical du guidon
- Clé de démarrage (4)
- Interrupteur ON/OFF (6)
Démarrage électrique à froid
Pour un démarrage électrique à froid :
- Ouvrez la distribution de carburant.
- Sélectionnez l’option ON dans l’interrupteur (6).
- Mettez le levier de l’air en position fermé (droite).
- Placez l’accélérateur (1) à ¼ de son parcours dans le sens horaire.
- Tournez la clé de démarrage (4) dans le sens horaire jusqu’au démarrage du moteur.
- Répétez cette opération si nécessaire jusqu’à ce que le moteur démarre.
- Lorsque le moteur démarre et se réchauffe, déplacez le levier en position de travail.
Démarrage à froid manuel (si applicable)
Amenez la manette des gaz en position “START RUN”. Appuyez 3 fois sur le starter. Tirez lentement une fois sur la poignée du démarreur et laissez-la se rétracter normalement. Ensuite, tirez rapidement. Relâchez doucement la poignée du démarreur.
Ajustements et conseils pour travailler
Arrêtez le moteur avant d’effectuer les réglages. Soyez prudent lorsque vous utilisez le levier de recul. La clé d’un bon labour est de faire un travail superficiel au premier passage, puis d’augmenter progressivement la profondeur. Ceci permet au sol de s'aérer et aux fraises de mieux pénétrer.
Vidéo pédagogique "Vibrations Corps entier" - Réglementation
Entretien de votre motobineuse GREENCUT GTC3000E
Un bon entretien prolongera la vie de la motobineuse. Une utilisation prolongée ou constante peut nécessiter un maintien plus intensif afin que la machine continue à fonctionner correctement.
Moteur
Suivez uniquement les indications du manuel d’utilisation et d’entretien du moteur. Utilisez exclusivement des pièces de rechange originales pour garantir une fiabilité maximale de la machine.
Huile moteur
ATTENTION : La machine est livrée sans huile. Remplissez le réservoir avant de le mettre en marche. Nettoyez la jauge d’huile régulièrement et vérifiez le niveau d'huile.
Rodage (50 heures)
Pendant les premières 50 heures de fonctionnement de la machine, ne faites pas de travail trop dur et suivez les recommandations pour une utilisation douce. Cela permet aux composants du moteur de s'ajuster et de s'user de manière optimale.
Vérifications régulières
Vérifiez régulièrement si des pièces cassées ou d’autres conditions susceptibles d’affecter le bon fonctionnement de la machine. Remplacez immédiatement les pièces usées ou endommagées par des pièces de rechange d’origine.
Identification et résolution de problèmes courants
Le tableau suivant comprend certains des problèmes les plus courants, leurs causes et leurs remèdes.
| Problème | Solution |
|---|---|
| Le moteur ne s'allume pas | • Ajoutez du carburant dans le réservoir. • Connectez le fil de la bougie. • Vérifiez la bougie d'allumage et nettoyez-la ou remplacez-la si nécessaire. • Assurez-vous que l'interrupteur ON/OFF est en position ON. • Vérifiez le niveau d'huile moteur ; certains moteurs ont une sécurité qui empêche le démarrage si le niveau est trop bas. |
| Les courroies ne fonctionnent pas en avant | • Réglez les poulies du tendeur de courroie. • Éteignez le moteur et laissez-le refroidir. • Débranchez le fil de la bougie. • Abaissez les leviers de commande de sécurité. • Remplacer le fil de la bougie et le fil. • Vérifiez l'état des courroies et remplacez-les si elles sont usées ou endommagées. |
| Excès de chaleur s'accumule | • Nettoyez les ailettes de refroidissement du moteur. • Vérifiez le niveau d'huile moteur. • Assurez-vous que la machine n'est pas surchargée (par exemple, en travaillant dans un sol trop dense avec une profondeur excessive). |
| Vibrations excessives | • Vérifiez que toutes les lames sont correctement fixées et non endommagées. • Serrez tous les boulons et fixations du guidon et de la structure. • Nettoyez les résidus de terre qui pourraient déséquilibrer les lames. |
| Mauvaise performance de labour | • Vérifiez l'usure des lames et remplacez-les si nécessaire. • Ajustez la profondeur de travail en fonction du type de sol. • Nettoyez régulièrement les fraises de toute herbe ou débris. |
Garantie GREENCUT
GREENCUT garantit tous les produits pour une période de 2 ans (valable pour toute l’Europe). La garantie est sujette à la date d’achat. Comme condition à la garantie, il est nécessaire de présenter le reçu original en indiquant la date d’achat et sa description et remettre l’outil défectueux. Contactez notre Service Technique Officiel pour toute question concernant le montage ou l’entretien, la résolution de problèmes et l’achat de pièces de rechange et/ou d’accessoires.
