Condensateurs CBB60 et leur rôle essentiel dans les scarificateurs électriques

Les scarificateurs électriques sont des outils de jardinage essentiels pour maintenir la santé des pelouses en retirant le feutre et la mousse. Au cœur de ces machines, comme de nombreux autres appareils électroménagers et outils motorisés, se trouve un composant discret mais vital : le condensateur. Parmi les différents types, le condensateur CBB60 se distingue par ses caractéristiques et son rôle crucial dans le fonctionnement optimal des moteurs électriques monophasés.

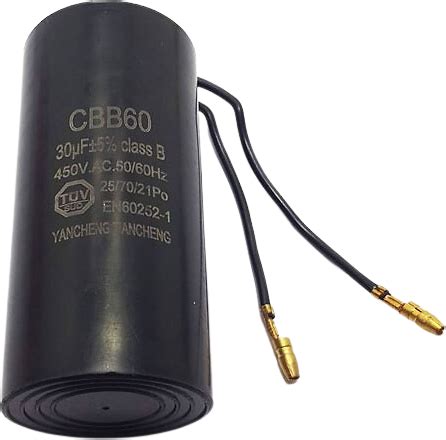

Qu'est-ce qu'un condensateur CBB60 ?

Les condensateurs à moteur CBB60 sont des composants électriques spécifiquement conçus pour des applications dans des moteurs asynchrones monophasés et des applications A.C. générales à des fréquences industrielles. Ils se distinguent par l'utilisation d'un film de polypropylène métallisé à faible perte pour le diélectrique, ce qui contribue à leur efficacité. Ces condensateurs sont encapsulés avec de la résine et logés dans un boîtier en plastique auto-extinguible, une caractéristique qui leur confère une fiabilité supérieure ainsi qu'une résistance élevée aux chocs mécaniques et aux vibrations. La série CBB60 de condensateurs à moteur est idéale pour démarrer et exécuter des applications. Il est important de noter que le condensateur à moteur CBB60 est petit en vrac, a une longue durée de vie et possède une bonne caractéristique d'auto-guérison, ce qui renforce leur durabilité et leur performance.

Fonctionnement et importance des condensateurs permanents ou de démarrage

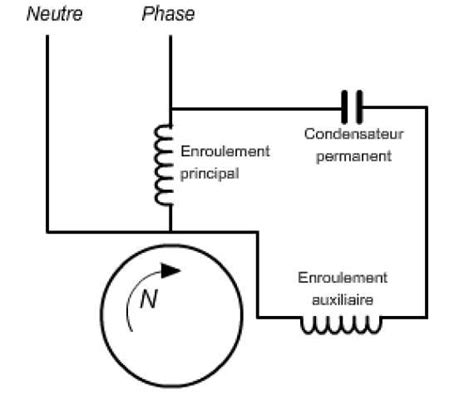

Les condensateurs, qu'ils soient permanents ou de démarrage, ne sont pas des antiparasites. Leur fonction principale est d'aider au démarrage ou à la rotation les moteurs électriques qui en sont équipés. Un condensateur crée un déphasage de 90° entre les deux bobinages principaux d'un moteur, ce qui est comparable à l'ajout d'une source électrique supplémentaire sur le deuxième bobinage. Ce déphasage améliore significativement le couple au démarrage et permet une stabilité de rotation optimale du moteur, un avantage considérable pour des appareils comme les scarificateurs qui nécessitent une puissance constante.

La valeur en microfarads (µF), parfois notée mF, est un critère de choix très important pour ces condensateurs. Par exemple, un condensateur de 10µF (10mF ou 10 microfarads) est une valeur courante. La tension indiquée, par exemple 450V, correspond à la tension maximum que le condensateur peut supporter et non à une tension de service. Cela signifie qu'un condensateur permanent de 10µF dont la tension plaquée est comprise entre 400V et 500V peut être remplacé par un condensateur équivalent.

Caractéristiques techniques d'un condensateur typique (10µF, 450V)

Prenons l'exemple d'un condensateur 10µF (10mF) 450V à câble, souvent utilisé pour le démarrage de moteurs électriques monophasés, de pompes ou de ventilateurs. Ces condensateurs sont généralement ronds, logés dans un boîtier ignifuge, et sont isolés et hautement étanches à l'eau, ce qui garantit leur sécurité et leur durabilité. Ils sont faciles à monter grâce à leurs deux fils et une vis M8, et conviennent pour des lampes et des moteurs fonctionnant à 50/60Hz.

Les dimensions typiques de ces condensateurs sont de 30 x 70 mm, avec des sorties câble d'une longueur de 250mm. La tension d'utilisation nominale est de 220V, mais la tension maximale qu'ils peuvent supporter est de 450V. Ils sont conçus pour une fréquence nominale de 50/60 Hz avec une tolérance de capacité de +/- 5%. La plage de température de travail s'étend de -25°C à +85°C, ce qui les rend adaptés à diverses conditions environnementales. Ils respectent la norme de référence EN 60252, Classe B, garantissant une durée de vie de 10000 heures, ce qui témoigne de leur robustesse et de leur fiabilité.

Les avantages des condensateurs CBB60

Les condensateurs à moteur CBB60 adhèrent à un modèle commercial de production indépendante et de livraison rapide pour réduire les coûts d'approvisionnement et économiser le temps d'approvisionnement. Ces condensateurs offrent plusieurs avantages significatifs :

• Faible perte diélectrique : L'utilisation d'un film de polypropylène métallisé assure une faible perte, ce qui se traduit par une meilleure efficacité énergétique du moteur.
• Fiabilité supérieure et résistance : L'encapsulation avec de la résine et le boîtier en plastique auto-extinguible confèrent aux condensateurs CBB60 une résistance élevée aux chocs mécaniques et aux vibrations, garantissant une longue durée de vie.
• Longue durée de vie et auto-guérison : Ces condensateurs sont reconnus pour leur durée de vie prolongée et leur capacité d'auto-guérison, ce qui signifie qu'ils peuvent réparer de petites défaillances internes sans intervention extérieure, prolongeant ainsi leur utilité.
• Absence d'entretien : Contrairement à certains autres composants, les condensateurs permanents n'ont besoin d'aucun entretien, ce qui simplifie la maintenance des appareils qui les utilisent.
• Amélioration du couple et stabilité : Le déphasage créé par le condensateur améliore le couple au démarrage du moteur et assure une stabilité de rotation, deux aspects cruciaux pour la performance des scarificateurs électriques.

Symptômes de panne d'un condensateur défectueux

Lorsqu'un condensateur commence à faiblir, les symptômes sont souvent clairs et facilement identifiables. Le moteur de l'appareil peine à démarrer ou ne démarre pas du tout. Dans certains cas, il peut démarrer mollement lorsqu'il est sous tension et qu'on le lance manuellement. Ces signes indiquent que le condensateur ne remplit plus correctement sa fonction de création du déphasage nécessaire au démarrage et à la rotation stable du moteur. Un remplacement rapide du condensateur est alors indispensable pour retrouver le fonctionnement normal de l'appareil.

Compatibilité et remplacement

Un condensateur de 10µF (10mF) 450V peut remplacer tout condensateur permanent de 10µF dont la tension plaquée est comprise entre 400V et 500V. Cette interchangeabilité est un avantage pour la maintenance. Plusieurs marques proposent des condensateurs compatibles, telles que ITALFARAD séries RP2-10 RP3-10, DUCATI séries 4.16.10 4.16.17, ARCOTRONICS séries 1.27.4AC MKP 1.27.6CC MKP 1.27.7LA MKP, et COMAR Condensatori type MKA 10-450 - 10 µF - 450V - Sortie câble. Il est donc possible de trouver des pièces de rechange adaptées en cas de besoin. La référence 10MF_16 est une désignation spécifique pour ce type de condensateur, et il est courant de trouver un stock important de ces produits, par exemple 165 unités en stock à l'emplacement egale10MF R1N6 R1K6()R1N3, ce qui assure une disponibilité facile pour les utilisateurs et les professionnels.

Technologie des moteurs et condensateurs

Sur les moteurs de lave-linge, on trouve ce type de condensateurs sur des moteurs à cage d'écureuil avec un rotor en aimant permanent, à l'instar des moteurs à balais où le champ magnétique du rotor est produit par l'électricité qui alimente le moteur. Cette technologie est également pertinente pour les moteurs de scarificateurs électriques, où le condensateur joue un rôle crucial dans l'optimisation des performances du moteur asynchrone monophasé. Le champ magnétique tournant créé par le déphasage permet au rotor de démarrer et de maintenir sa rotation efficacement, fournissant la puissance nécessaire pour la tâche de scarification.
