Dans le domaine de l'électromécanique, la performance et la durabilité des moteurs sont des priorités. Les condensateurs jouent un rôle fondamental dans le bon fonctionnement des moteurs électriques, qu'ils soient monophasés ou triphasés. Cet article vise à détailler le rôle des condensateurs de démarrage et des condensateurs permanents, leur utilité, leurs applications pratiques, ainsi que les méthodes pour les entretenir ou les remplacer efficacement.
Les condensateurs : Des composants essentiels pour les moteurs électriques
Les condensateurs sont des composants électroniques omniprésents dans notre quotidien, utilisés pour stocker et libérer de l'énergie électrique. Ils assurent la stabilité et l'efficacité des circuits électroniques. Dans le contexte des moteurs électriques, ils sont cruciaux, notamment pour les moteurs asynchrones monophasés qui nécessitent un dispositif supplémentaire pour créer un champ magnétique rotatif initial, contrairement aux moteurs triphasés qui démarrent naturellement grâce à leur alimentation en courant triphasé.
Le rôle fondamental du condensateur dans un moteur électrique monophasé
Un condensateur pour moteur électrique monophasé est un composant électrique utilisé pour assurer le démarrage et le bon fonctionnement de ce type de moteur. Le courant alternatif monophasé n'ayant qu'une seule phase, le condensateur permet de créer artificiellement un déphasage entre deux enroulements du moteur afin de générer un champ magnétique rotatif nécessaire au démarrage. Ce déphasage peut être visualisé comme deux bras tournant à quelques fractions de seconde d'écart, créant ainsi un mouvement circulaire fluide et continu. C'est exactement ce que produit le déphasage dans le moteur : un champ tournant qui permet au rotor de démarrer et de tourner dans un sens défini.
De plus, le condensateur, en créant un déphasage plus important au démarrage, permet d'augmenter le couple de démarrage du moteur. C'est particulièrement important pour des applications comme les compresseurs ou les pompes. Dans certains types de moteurs monophasés, un condensateur reste connecté en permanence pendant le fonctionnement, améliorant ainsi son fonctionnement en continu.
comment reconnaître un condensateur permanent & un condensateur de démarrage sur un moteur électric
Le condensateur de démarrage : Un boost temporaire pour le moteur
Un condensateur de démarrage est un composant électrique utilisé pour augmenter le couple de démarrage des moteurs électriques à phase unique. Il est conçu pour une utilisation de courte durée, étant utile uniquement pendant la phase de démarrage du moteur. Il stocke temporairement une charge électrique pour fournir un supplément de puissance pendant cette phase critique. Le condensateur de démarrage permet au moteur de démarrer en douceur et de fonctionner correctement.
Mécanisme et applications du condensateur de démarrage
Physiquement, ce petit composant électronique est le plus souvent de forme cylindrique et doté de fils de connexion ou de cosses. Il s'agit d'un dispositif passif de stockage d'énergie électrique, généralement constitué de deux plaques conductrices séparées par un matériau isolant (diélectrique), formant ainsi un condensateur électrolytique. Sa capacité de stockage d'énergie électrique lui permet de fournir un courant supplémentaire lors du démarrage du moteur. On peut comparer son fonctionnement à celui d'une petite batterie qui stocke de l'électricité.
Les moteurs électriques nécessitent souvent un courant de démarrage plus élevé pour surmonter les forces d'inertie et mettre en mouvement les parties en rotation (arbre du moteur, pales du ventilateur, hélices d'une pompe ou encore roues d'un surpresseur). Le condensateur de démarrage fournit ce courant supplémentaire pendant la phase de démarrage. L'énergie stockée dans le condensateur est libérée sous forme d'un champ magnétique plus fort qui aide à la mise en mouvement.
Une fois que le moteur a atteint une vitesse de fonctionnement stable, le condensateur de démarrage se coupe automatiquement. Il n'est pas nécessaire pour le fonctionnement continu du moteur. Un condensateur de démarrage va permettre le démarrage du moteur mais va se couper juste après le démarrage. Le rôle d'un condensateur de démarrage est de donner un coup de boost au moteur, mais il ne doit pas être alimenté de façon permanente (risque d'explosion).
Les condensateurs de démarrage s'utilisent dans les moteurs électriques pour de nombreux domaines d'applications. On peut le retrouver par exemple dans les appareils électroménagers tels que des réfrigérateurs, climatiseurs, lave-linge, etc. Pour un démarrage efficace et sans à-coups d'une pompe à eau, pompe de piscine, pompe de jardin, un condensateur de démarrage peut être utilisé.
Types et spécifications du condensateur de démarrage
Il existe différents types de condensateurs de démarrage à choisir en fonction des spécifications et exigences de l'application. Cependant, le plus répandu est le condensateur électrolytique : de petite taille, de forme cylindrique, avec des électrodes en aluminium et un électrolyte conducteur, il offre une capacité élevée pour un encombrement relativement réduit, ce qui le rend adapté à la majorité des moteurs de petite et moyenne taille. Les capacités des condensateurs de démarrage pour pompes et moteurs peuvent s'étendre entre 30 et 400 µF.
L'utilisation d'un condensateur de démarrage est adaptée pour certains moteurs monophasés à faible couple de démarrage, si votre moteur doit entraîner une charge à forte inertie, lorsque les tensions d'alimentation sont réduites ou encore si votre moteur doit démarrer fréquemment. Dans ce dernier cas, le condensateur de démarrage permet de prolonger la durée de vie du moteur. Cependant, tous les moteurs n'ont pas besoin d'un condensateur de démarrage pour bien fonctionner.
Le condensateur permanent : La stabilité en continu
Le condensateur permanent est un élément fondamental pour le bon fonctionnement des moteurs électriques monophasés ou triphasés. Un condensateur permanent est un dispositif électromécanique conçu pour stocker de l'énergie sous forme de tension et la restituer en fonction des besoins du système. Il déphase le courant pour générer un champ magnétique rotatif, permettant ainsi de lancer le rotor dans le bon sens. Ce type de condensateur reste actif tout au long de l'utilisation du moteur.
Rôle et avantages du condensateur permanent
Son rôle principal dans un moteur est de réguler la phase entre le courant et la tension, optimisant l'efficacité de l'appareil, la stabilité du courant en entrée et en sortie du moteur. Le condensateur permanent optimise la performance des moteurs électriques.
Sur un moteur triphasé, il maintient une tension équilibrée et protège les bornes, cosses, fils contre les variations de charge. Le condensateur permanent maintient la tension stable et réduit les fluctuations dans les circuits. Lors du démarrage d'un moteur, le condensateur permanent fournit une réserve d'énergie pour un lancement fluide et rapide.
Un rôle fondamental du condensateur permanent est de maintenir un champ magnétique stable dans le moteur ou la pompe. Ce champ, essentiel à la rotation du moteur, est stabilisé par le condensateur qui régule l'énergie circulant à travers le moteur. Les moteurs mono et tri opèrent à une fréquence précise, et le condensateur permanent en assure la régulation. Grâce à sa capacité à maintenir une oscillation stable, il assure la stabilité nécessaire au bon rendement du moteur.
Les condensateurs permanents réduisent les vibrations des moteurs en maintenant une puissance constante et une fréquence stable. Ils minimisent les risques de vibrations indésirables pouvant endommager le roulement à billes et l'arbre.
Applications courantes du condensateur permanent
Les condensateurs permanents sont largement utilisés dans de nombreuses machines. L'intégration des condensateurs permanents dans un moteur est primordiale. Dans une pompe, le condensateur agit comme un capteur dynamique, assurant l'approvisionnement constant des unités d'entraînement complexes. Outre leur présence dans les moteurs (mono / tri) et les pompes, les condensateurs permanents sont largement utilisés dans les circuits des appareils électroniques pour garantir un fonctionnement stable.

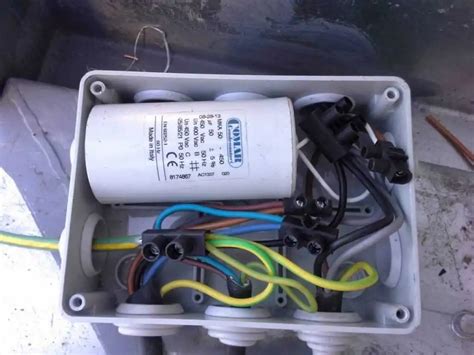

Lorsque l'on installe une pompe immergée monophasée, on entend souvent parler du condensateur sans en comprendre exactement le rôle. Et pourtant, ce petit composant est essentiel au bon fonctionnement du moteur, car il permet de créer ce qu'on appelle un déphasage, indispensable pour générer un champ magnétique tournant. Un moteur électrique asynchrone classique fonctionne normalement en triphasé, c'est-à-dire qu'il reçoit trois courants électriques décalés dans le temps. Ce décalage naturel entre les phases crée un champ magnétique tournant, qui met en mouvement le rotor et donc la pompe. Mais dans une installation domestique, on ne dispose souvent que d'une alimentation monophasée en 230 volts. Il manque donc les deux autres phases pour créer ce champ tournant.
Le moteur de pompe immergée monophasé comporte deux enroulements : un enroulement principal et un enroulement auxiliaire. Le condensateur est placé en série avec l'enroulement auxiliaire. Sa fonction est de décaler dans le temps le courant qui passe dans cet enroulement, par rapport à celui de l'enroulement principal. Pour mieux visualiser : imaginez deux bras qui tournent à quelques fractions de seconde d'écart. On perçoit alors un mouvement circulaire fluide, comme si le mouvement était continu. C'est exactement ce que produit le déphasage dans le moteur : un champ tournant qui permet au rotor de démarrer et de tourner dans un sens défini.
Types et caractéristiques des condensateurs permanents
Les condensateurs permanents existent en différentes configurations. Chaque type répond aux besoins spécifiques des moteurs électriques. Ces condensateurs existent en plusieurs options selon la taille, la capacité, la tension nominale, la puissance, le type de boîtier et autres caractéristiques. Ils peuvent être livrés avec divers accessoires (collier, bride, bague isolante, coffret de protection, systèmes de fixation…). Le prix d'un condensateur référencé constructeur varie en fonction des paramètres, mais il reste un investissement rentable pour prolonger la durée de vie des moteurs.
Comparaison et complémentarité : Condensateur de démarrage vs. Condensateur permanent
La fonction et l'utilisation du condensateur de démarrage et du condensateur permanent dans les moteurs électriques sont différentes. Un condensateur de démarrage est utilisé pour faciliter le démarrage initial du moteur électrique. Il est conçu pour fournir un couple de démarrage élevé pendant une courte période. Un condensateur permanent est utilisé pour améliorer le rendement et les performances du moteur électrique lorsqu'il est en fonctionnement normal. Il est généralement connecté en permanence au circuit du moteur.
Le condensateur de démarrage se branche en parallèle avec le condensateur permanent mais en série avec un relai de démarrage ou un relai temporisé (standard).
Choisir le bon condensateur : Critères et conseils
Choisir le bon condensateur pour un moteur électrique monophasé permet d'assurer son démarrage, son fonctionnement et sa longévité. Utiliser un condensateur incorrect peut entraîner des problèmes de démarrage, une surchauffe du moteur, une réduction de son couple et même des dommages.
Le condensateur n'est pas un composant générique. Un condensateur mal dimensionné provoque une perte d'efficacité : la pompe consomme plus d'électricité pour un débit identique voire inférieur. Respecter la valeur de capacité indiquée par le fabricant est indispensable. En cas de remplacement du condensateur, fiez-vous donc toujours à la valeur d'origine, dictée par le fabricant de votre matériel, et optez pour un modèle de qualité.
Informations essentielles pour le choix et le remplacement
Si vous disposez de la plaque signalétique du condensateur actuel, vous pouvez vous y référer pour en commander un nouveau. Les informations cruciales à communiquer à un service technique incluent :
- Capacité du condensateur (en µF ou microfarads) : C'est la valeur la plus importante. Elle est généralement indiquée avec une tolérance (par exemple, 100 µF ± 5%).
- Tension du condensateur (en V ou volts) : La tension du nouveau condensateur doit être au moins égale à celle indiquée sur la plaque signalétique. Il est préférable d'utiliser une tension légèrement supérieure pour une meilleure marge de sécurité.
- Type de condensateur (démarrage ou permanent) : Certains moteurs indiquent clairement s'il s'agit d'un condensateur de démarrage ou permanent.
Pour trouver le condensateur de démarrage ou permanent dont vous avez besoin, n'hésitez pas à parcourir des sites web spécialisés. Vous possédez une pompe immergée et ne connaissez pas le modèle de condensateur adéquat à votre matériel ? Il est conseillé de contacter les fournisseurs en leur donnant le plus d'informations possibles (référence de votre pompe, fabricant, modèle, ou une photo de la plaque se trouvant sur le moteur de pompe).
Branchement d'un condensateur

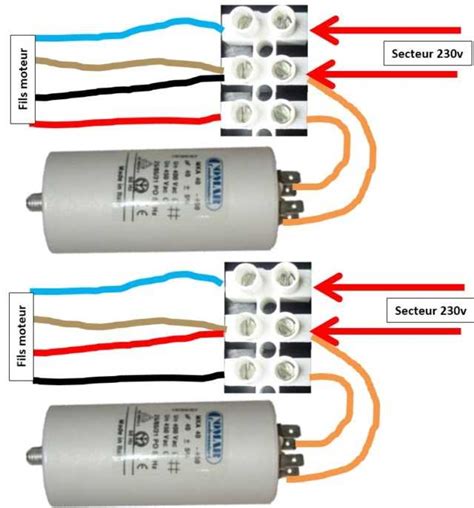

Il existe différents schémas de câblage utilisés pour connecter un condensateur de démarrage dans un moteur électrique, en fonction du type de moteur et de ses spécifications. Pour effectuer le branchement du condensateur de démarrage, vérifiez d'abord le type de moteur, sa tension d'alimentation, sa fréquence et les connexions requises ainsi que le schéma de câblage utilisé.
Avant toute manipulation, il est impératif de déconnecter l'alimentation électrique. Localisez les bornes pour les enroulements principaux du moteur et les bornes spécifiques pour les enroulements de démarrage. Pour une connexion en série : connectez une extrémité du condensateur de démarrage à la borne d'enroulement de démarrage et l'autre extrémité à l'une des bornes principales en respectant la polarité du condensateur.
Le branchement d'un condensateur de démarrage peut être compliqué si vous n'avez pas de connaissances ou d'expérience en électricité. Il est préférable de remplacer un condensateur par un autre de même valeur pour éviter tout dommage et être sûr de bien respecter les normes de sécurité électriques et exigences spécifiques de l'application.
Maintenance et durabilité des condensateurs
La durée de vie des condensateurs de démarrage électrolytiques et des condensateurs permanents peut varier en fonction de plusieurs facteurs tels que les conditions d'utilisation, la charge du moteur et l'environnement dans lequel il est utilisé. Tous les condensateurs sont sujets à l'usure et à la dégradation avec le temps.
Dans un moteur électrique (mono ou tri), la performance des condensateurs de démarrage et permanents dépend fortement de facteurs externes liés aux autres composants et à l'environnement. Le choix des matériaux utilisés dans la fabrication des condensateurs permanents est fondamental pour garantir leur durabilité et leur performance à long terme. Un condensateur fabriqué avec des matériaux de mauvaise qualité peut être sujet à une dégradation rapide et à une perte de performance. L'usure du roulement et des billes peut mettre plus de pression sur les condensateurs, et de ce fait accélérer ainsi leur dégradation.
Il est également important de maintenir une bonne ventilation autour des condensateurs et des moteurs pour éviter la surchauffe. De plus, la pression à l'intérieur des systèmes de filtration ou des moteurs peut aussi jouer un rôle dans l'efficacité globale du produit.
Inspection et remplacement
Pour garantir la performance continue des systèmes électromécaniques, il est essentiel de procéder à une maintenance régulière des condensateurs permanents. Cela inclut l'inspection des condensateurs, la détection des signes de défaillance et, si nécessaire, leur remplacement. La réalisation des inspections régulières des condensateurs permanents est utile pour détecter tout signe de défaillance. Lorsqu'un de ces signes est détecté, il est recommandé de remplacer le condensateur par un modèle référencé constructeur. Ce choix garantit une compatibilité optimale avec le moteur et une meilleure fiabilité sur le long terme.
Votre moteur semble ne plus fonctionner normalement ? Voici les étapes pour l'inspection et le remplacement :
- Inspecter l'emplacement : Vérifiez l'état du support, du câble et des fils.
- Préparer les connexions : Nettoyez les cosses et bornes avec une brosse métallique douce si nécessaire.
- Collier de fixation : Maintenez le condensateur fermement avec un collier adapté pour éviter les vibrations et déplacements.
- Douille : Contrôlez et remplacez la douille si elle est fissurée ou encrassée.
- Bornes : Serrez correctement les bornes pour garantir un bon contact électrique.
- Essai de fonctionnement : Après installation, réalimentez le système et vérifiez le bon démarrage et fonctionnement du moteur.
Impact environnemental et recyclage
Dans les secteurs industriel et électrique, la durabilité est plus que jamais au cœur des préoccupations. L'impact environnemental des condensateurs permanents mérite une attention particulière. Pour limiter l'impact environnemental des condensateurs permanents, il est essentiel de les optimiser dès leur conception. En utilisant des produits en aluminium ou inox, on augmente la résistance à la corrosion tout en améliorant leur longévité. Le choix du type de condensateur adapté à chaque moteur est essentiel pour optimiser son efficacité énergétique.

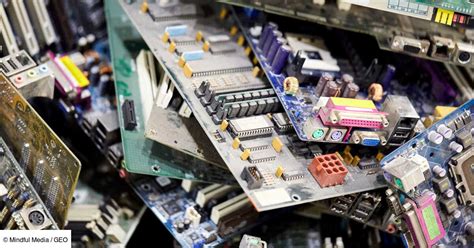

Le recyclage des condensateurs permanents est un aspect essentiel pour réduire leur impact écologique. Ce processus de recyclage aide à préserver les ressources naturelles, tout en limitant les déchets. Le recyclage permet également de récupérer des composants comme le roulement, les billes, et l'arbre en acier utilisés dans les moteurs. De plus, la gestion des fils et des bornes dans le processus de recyclage est fondamentale. Le tri des matériaux doit être fait correctement pour éviter toute contamination et garantir une réutilisation optimale. En recyclant un condensateur correctement, on prolonge également la durée de vie d'un produit électrique et des moteurs.
