Les cosses électriques sont des composants fondamentaux des systèmes de connexion industrielle, assurant la transmission stable du courant et le maintien de connexions solides dans le temps. Faisant partie intégrante de la famille des connecteurs électriques industriels, elles sont conçues pour établir des liaisons fiables et durables entre câbles, fils et équipements électriques. Cette fiabilité est cruciale pour les fabricants de machines, les tableautiers et l'ensemble des professionnels de l'industrie, étant donné que ces connecteurs se retrouvent dans la quasi-totalité des dispositifs électriques ou électroniques utilisés au quotidien. Les connecteurs industriels englobent une variété de composants essentiels tels que les bornes de connexion, les prises et fiches, les relais, ainsi que les blocs de jonction, tous conçus pour des connexions robustes et résistantes aux conditions environnementales sévères. Leur diversité permet d'adapter les solutions de connexion aux exigences spécifiques de chaque application, garantissant à la fois la fiabilité et la durabilité des systèmes électriques. Cet article explorera en profondeur les cosses pré-isolées à sertir, leurs avantages, les différents types disponibles, et les critères de sélection pour optimiser vos installations.
Qu'est-ce qu'une Cosse Pré-isolée à Sertir ?
Une cosse électrique pré-isolée est un petit composant métallique qui établit une connexion entre un fil ou un câble et un autre élément d'un système électrique. Elle se compose d'un tube dans lequel l'extrémité dénudée du fil est insérée. La partie visible de la cosse est souvent dotée d'une forme spécifique, comme un anneau ou une fourche, permettant une fixation solide à une borne ou un autre connecteur. L'installation de la cosse se fait par sertissage, c'est-à-dire par compression autour du câble, généralement à l'aide d'une pince spéciale, afin de garantir une connexion sécurisée et stable.

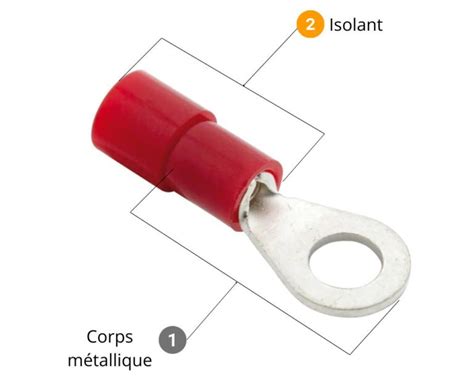

Composition d'une Cosse Pré-isolée
Techniquement, une cosse pré-isolée est composée de plusieurs éléments clés :
- Un corps métallique : Ce corps est généralement en cuivre ou en un autre métal conducteur. Il comprend un tube métallique qui sert de conducteur pour établir la connexion avec le fil ou le câble électrique. L'extrémité de la cosse, qui peut prendre la forme d'un anneau, d'une fourche ou d'autres configurations, permet de la fixer à une borne ou à un autre connecteur.
- Une isolation : La cosse pré-isolée est enveloppée d'un matériau isolant, couramment en plastique ou en caoutchouc, qui recouvre le tube métallique. Cette isolation prévient les courts-circuits et protège contre les contacts accidentels. Certaines cosses pré-isolées intègrent une collerette ou une partie élargie à la base de l'isolation, ce qui facilite l'insertion du fil dans la cosse et offre une prise supplémentaire pour la compression.
Matériaux pour le Corps Métallique d'une Cosse
Les cosses pré-isolées peuvent être fabriquées à partir de divers matériaux, chacun présentant des avantages spécifiques en fonction des applications industrielles et des environnements. Voici les matériaux les plus couramment utilisés :
- Cuivre étamé : Le cuivre est le métal le plus utilisé pour les cosses grâce à son excellente conductivité électrique. L'étamage lui confère une résistance à la corrosion, le rendant idéal pour les environnements industriels où l'humidité et d'autres éléments corrosifs peuvent être présents.
- Laiton : Ce matériau est souvent choisi pour des applications nécessitant une bonne conductivité électrique et une résistance accrue à l'usure mécanique.
- Aluminium : L'aluminium est privilégié dans les applications où le poids est un facteur critique, comme dans l'aérospatiale ou l'automobile. Bien que moins conducteur que le cuivre, il est léger et résiste bien à l'oxydation lorsqu'il est correctement traité.
- Acier inoxydable : L'inox est sélectionné pour les environnements industriels difficiles, particulièrement ceux exposés à des températures élevées ou à des substances chimiques corrosives. Il offre une grande résistance mécanique tout en maintenant une conductivité acceptable.
- Nickel : Le nickel est utilisé dans les applications à haute température, car il conserve ses propriétés mécaniques et électriques dans des conditions extrêmes. Il est souvent employé dans des environnements industriels critiques tels que l'aérospatiale ou les centrales électriques.
Matériaux pour l'Isolation d'une Cosse
Il existe différents matériaux d'isolation pour les cosses pré-isolées :
- PVC (Polychlorure de vinyle) : C'est le matériau le plus couramment utilisé, offrant une bonne résistance à l'abrasion et à la chaleur modérée.
- Polyamide (Nylon) : Ce matériau procure une bonne résistance à la chaleur et aux produits chimiques, tout en conservant une certaine flexibilité.
- Caoutchouc : Utilisé pour les environnements nécessitant une isolation plus souple et résistante à la chaleur, mais généralement moins durable à long terme.
Pourquoi Choisir des Cosses Pré-isolées à Sertir ?
Le sertissage est une méthode essentielle pour garantir des connexions électriques sûres et résistantes. Il consiste à positionner une cosse pré-isolée à l'extrémité d'un câble électrique, puis à utiliser une pince à sertir pour compresser fermement la cosse autour des fils. Ce processus, également appelé soudure à froid, permet de serrer les fils sans recourir à la chaleur, ce qui présente plusieurs avantages significatifs :
- Protection des fils : Le sertissage protège les fils de l'exposition aux éléments extérieurs, notamment de la corrosion. En enveloppant solidement les fils dans la cosse, cette méthode garantit une protection à long terme contre l'oxydation et l'humidité, contribuant ainsi à la longévité de l'installation électrique.
- Connexion solide : Les cosses à sertir assurent une connexion électrique robuste sans risquer d'endommager le cuivre ou les autres métaux des fils. Contrairement au soudage, qui peut entraîner une surchauffe et affaiblir les câbles, le sertissage maintient l'intégrité mécanique des conducteurs.
- Installation simple et efficace : L'un des grands avantages des cosses pré-isolées à sertir est qu'elles n'ajoutent pas de matériaux supplémentaires pour créer la connexion, ce qui simplifie le processus d'installation. Cette méthode est rapide et ne nécessite pas de compétences spécialisées en soudure.
- Adaptation aux environnements industriels : En utilisant des cosses pré-isolées, les professionnels tels que les fabricants de machines et les tableautiers bénéficient d'une protection supplémentaire contre les courts-circuits, ce qui est crucial dans des environnements où la sécurité et la fiabilité sont primordiales. L'isolation prévient les contacts accidentels et renforce la sécurité des systèmes.
En résumé, le sertissage des cosses pré-isolées permet de sécuriser et d'optimiser les connexions électriques en protégeant les fils, en améliorant la durabilité des installations et en facilitant une mise en œuvre rapide et efficace. C'est une solution qui combine protection des fils, simplicité d'installation et fiabilité, offrant aux professionnels industriels une méthode efficace pour optimiser leurs systèmes électriques.
Presse pneumatique de forte puissance pour sertissage de grosses cosses électriques
Quels sont les Différents Types de Cosses Pré-isolées ?
Il existe une large gamme de connecteurs à sertir pour diverses utilisations, chacun étant conçu pour un usage spécifique. La sélection de la cosse dépend de l'application et des exigences techniques.
Cosse à Œillet (ou Cosse à Anneau)
La cosse à œillet est un type de connecteur utilisé pour créer une connexion permanente et sécurisée à un point de fixation, souvent avec une vis ou un boulon. Cette configuration empêche la connexion de se déloger, offrant une sécurité mécanique maximale. Les œillets sont disponibles en différentes tailles, correspondant au diamètre de la vis ou du boulon utilisé pour la fixation. Elles sont couramment employées dans les installations industrielles, automobiles et dans les tableaux électriques, où la stabilité de la connexion est primordiale.
Cosse à Fourche
Grâce à sa forme en U, la cosse à fourche ne nécessite pas de retirer complètement la vis ou le boulon pour son installation, ce qui permet une mise en place plus rapide et pratique. Bien que la cosse à languette (souvent désignée comme cosse à fourche en U) soit partiellement isolée, elle assure une isolation totale lorsqu'elle est branchée à une cosse Faston femelle entièrement isolée. La connexion se fait simplement en enfonçant la broche sous la vis desserrée, ce qui facilite le montage et le démontage. Elles sont couramment utilisées dans les tableaux électriques, les équipements électroniques et les systèmes automobiles.
Cosse à Clip Femelle (Faston)
La cosse à clip femelle possède une ouverture rectangulaire conçue pour recevoir une languette mâle plate. Elle assure un bon contact électrique et une isolation totale lorsque la cosse Faston mâle est branchée à une cosse Faston femelle entièrement isolée. L'intérieur est souvent conçu avec des languettes de maintien qui assurent un bon contact électrique et empêchent la languette mâle de se déconnecter facilement. Ce type de connecteur se retrouve souvent dans le secteur automobile, par exemple.
Cosse à Clip Mâle/Femelle (Faston)
La cosse Faston mâle-femelle combine les deux types de cosses (mâle et femelle) en un seul connecteur, offrant une solution polyvalente pour des connexions rapides et amovibles. Elle permet à la fois d'établir et de recevoir des connexions, réduisant le besoin de plusieurs connecteurs distincts et simplifiant les assemblages.
Cosse Fiche Mâle
La cosse fiche mâle est un connecteur électrique conçu pour se brancher dans une cosse femelle correspondante. La cosse se fixe facilement en insérant la fiche dans la cosse femelle, permettant une connexion sans vis. Elle est utilisée dans divers équipements électriques et électroniques, tels que les tableaux de distribution, les systèmes d'éclairage et les appareils électroniques.
Cosse Fiche Femelle
La cosse fiche femelle est un connecteur électrique conçu pour recevoir une fiche mâle correspondante. Elle est dotée d'une cavité ou d'un réceptacle qui accueille la fiche mâle, assurant une connexion sans vis. Elle est couramment utilisée dans les systèmes électriques et électroniques, tels que les tableaux de distribution, les équipements de contrôle et les appareils électroniques.
Cosse Embout Plat
La cosse embout plat dispose d'un embout plat avec des crans ou des encoches qui permettent une fixation solide dans les bornes ou les connecteurs. Les crans aident à maintenir la cosse en place une fois insérée, garantissant une connexion stable et évitant les débranchements accidentels. Elle est utilisée dans divers systèmes électriques et électroniques, notamment pour les connexions dans les tableaux de distribution, les équipements industriels et les dispositifs domestiques.
Embouts de Câble
Les embouts de câble forment une gaine autour des brins de fil, de sorte que ceux-ci peuvent être montés sur des connexions de serrage. Pour pouvoir fixer deux fils sur la même borne, il est possible d'utiliser des embouts de câble doubles, où deux fils sont écrasés et ainsi assemblés sur un connecteur. Ces embouts sont essentiels pour regrouper et fixer fermement les torons de câbles flexibles afin de garantir une connexion sûre.
Prolongateur (Raccord Bout à Bout)
Deux fils de même section peuvent être reliés directement à l'aide de raccords bout à bout (prolongateurs). Cette connexion permanente est utilisée, par exemple, lorsque les fils doivent être fermement raccordés à des endroits plutôt inaccessibles, comme les conduits de câbles. Cette variante est recommandée si le réacheminement du fil ou du câble est possible sans effort supplémentaire. Il est important de noter que les raccords de choc sont conçus pour les réparations et ne doivent pas être systématiquement inclus dans une nouvelle planification.
Comment Choisir la Bonne Cosse Pré-isolée pour Votre Application ?
Le choix d'une cosse pré-isolée dépend de plusieurs facteurs spécifiques à l'industrie et à l'application souhaitée. Quatre critères importants doivent être pris en compte pour sélectionner la cosse la plus adaptée à votre usage industriel.
1. Évaluation des Besoins Industriels
Les exigences varient considérablement selon le secteur d'activité. Par exemple, dans les environnements à haute puissance ou soumis à des vibrations (comme dans la fabrication de machines ou les tableaux électriques), il est crucial d'utiliser des cosses robustes, telles que les cosses à œillet, qui garantissent une connexion permanente et résistante. Dans des environnements nécessitant des interventions fréquentes, les cosses à clips offrent une option plus flexible grâce à leur facilité de déconnexion.
2. Compatibilité des Câbles
Il est essentiel de choisir une cosse dont la taille correspond à celle du câble utilisé, qu'il soit en système AWG ou métrique. Une cosse trop petite risque de ne pas s'adapter correctement, ce qui pourrait entraîner une mauvaise connexion et une surchauffe. Inversement, une cosse trop grande pourrait entraîner des pertes de courant et une connexion instable. Il est impératif de s'assurer que le diamètre intérieur de la cosse est adapté au diamètre du fil à connecter pour garantir une conductivité électrique optimale et une sécurité accrue.
3. Conditions Environnementales
Les matériaux des cosses varient en fonction des contraintes de l'environnement d'utilisation. Pour des environnements corrosifs ou exposés à l'humidité, privilégiez des cosses en cuivre étamé pour éviter l'oxydation, qui pourrait compromettre la conductivité. Dans des environnements à haute température, une isolation en nylon ou en caoutchouc est préférable car ces matériaux conservent mieux leurs propriétés. En revanche, le PVC convient pour les applications standards où les conditions sont moins extrêmes. L'acier inoxydable est également un bon choix pour les environnements chimiques agressifs.
4. Exigences de Maintenance
Selon que vous ayez besoin d'une connexion fixe ou démontable, le type de cosse à choisir diffère. Les cosses à œillet ou à fourche sont idéales pour des connexions fixes et permanentes, où la déconnexion n'est pas fréquente. En revanche, les cosses à clips femelles/mâles sont parfaites pour les installations qui nécessitent des connexions et déconnexions fréquentes, comme dans les systèmes modulaires ou les équipements de test, offrant une grande flexibilité et rapidité d'intervention.
Quelles sont les Techniques et les Outils de Sertissage des Cosses Pré-isolées ?
Le sertissage est une méthode de fixation mécanique utilisée pour connecter des fils électriques à des cosses ou des connecteurs en comprimant ces derniers autour des conducteurs. Ce procédé, également appelé "soudure à froid", consiste à déformer le matériau de la cosse à l'aide d'un outil spécialisé (pince à sertir ou sertisseuse) afin de garantir une connexion solide, sans recours à la chaleur ou à des matériaux supplémentaires tels que la soudure. Le sertissage permet d'assurer une conductivité électrique optimale tout en préservant l'intégrité des fils, en les protégeant contre la corrosion, les vibrations et les variations de température.
Outils de Sertissage des Cosses Pré-isolées
Il existe plusieurs types d'outils pour réaliser un sertissage de qualité, adaptés à différentes échelles d'opérations :

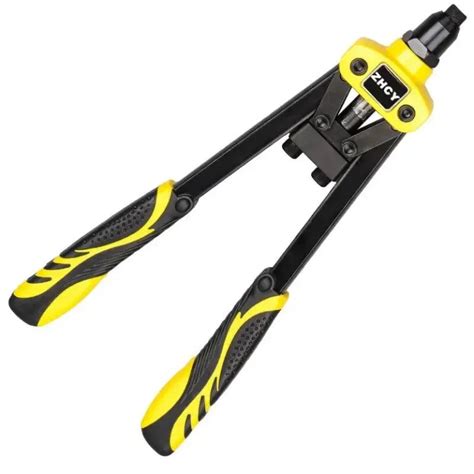

Les Sertisseuses Manuelles
Les sertisseuses manuelles sont couramment utilisées pour des opérations de petite à moyenne échelle. Elles nécessitent une force manuelle pour compresser la cosse autour du câble et offrent un contrôle précis sur chaque connexion. Avant d'utiliser la pince à sertir, il est nécessaire de préparer le câble. Cela inclut le dénudage de l'extrémité du fil, en retirant une portion de l'isolant pour exposer les brins métalliques du fil. Il est important de ne pas endommager les brins durant cette étape pour assurer une connexion de qualité. La pince à sertir manuelle est équipée de mâchoires adaptées aux différentes tailles et types de cosses. La cosse est placée dans la mâchoire correspondante, en veillant à ce que la zone métallique de la cosse soit correctement alignée avec la pince. Il est absolument nécessaire de deviner l'écrasement avec des pinces universelles traditionnelles ou même des pinces coupantes de côté, car ainsi, aucune écrasement n'est effectué, les connecteurs pourraient se desserrer ou être endommagés. En cours d'utilisation, cela pourrait entraîner des points de connexion dangereux.
Les Sertisseuses Automatiques ou Semi-automatiques
Une sertisseuse automatique est un appareil conçu pour réaliser des sertissages de manière rapide et uniforme, sans nécessiter d'effort manuel significatif. Ce type de machine est particulièrement utile pour les environnements de production à grande échelle, où la rapidité, la précision et la constance sont des priorités. Comme pour une sertisseuse manuelle, l'extrémité du câble doit être dénudée pour exposer les fils métalliques. Certains modèles de sertisseuses automatiques incluent même une fonction de dénudage qui permet de préparer automatiquement les câbles avant le sertissage. Dans une sertisseuse automatique, les cosses sont souvent alimentées via un magasin ou une bande continue de cosses. Ces cosses sont automatiquement positionnées pour être prêtes pour le sertissage, ce qui minimise le temps de manipulation et augmente l'efficacité.
Aspects Complémentaires des Connecteurs à Sertir
Les connecteurs à sertir sont adaptés pour le branchement de câbles et de composants, avec une gamme complète où chaque connecteur est conçu pour un usage spécifique. Ils permettent une connexion directe aux composants sans passer par des barrettes de serrage ou des systèmes enfichables. Contrairement aux connexions à souder, ces connexions peuvent être desserrées rapidement et sans laisser de résidus.
Que Faut-il Garder à l'Esprit lors de la Sélection ?
Lors de la sélection de connecteurs à sertir, veillez toujours à respecter la taille de la section du conducteur. Il existe des connecteurs qui ne peuvent être utilisés que pour une section de conducteur spécifique. D'autres permettent une section transversale spécifique, qui est généralement indiquée sous la forme de valeurs maximales et minimales.
De nombreux connecteurs à sertir existent en versions isolées et non isolées. Vous devez sélectionner le type de produit en fonction de l'objectif d'utilisation. Les connecteurs isolés doivent toujours être utilisés lorsqu'il existe un risque de contact sous tension. Les embouts isolés, par exemple, offrent une protection complète contre les contacts, ce qui est essentiel pour la sécurité électrique.
Les connecteurs à sertir sont disponibles individuellement dans différentes tailles de structure ou sous forme de sets. Les sets sont composés d'un choix de différents types de connecteurs à sertir ou contiennent différentes tailles de connecteurs à sertir. Une pince à sertir peut déjà être incluse dans le set. Les codes couleur permettent d'identifier facilement les différentes tailles de section. Si vous avez besoin de plusieurs connecteurs à sertir, optez pour des kits avec une pince à sertir fournie. Si vous prévoyez une utilisation étendue, des kits avec un plus grand nombre de pièces et une pince à sertir adaptée avec les inserts correspondants sont recommandés.
Certains types de connecteurs existent en plus de la version droite, également comme connecteur coudé à sertir. Ceux-ci peuvent être utilisés dans des endroits étroits (par exemple, dans de petits boîtiers de composants) où les connecteurs droits ne s'adapteraient pas, offrant une flexibilité précieuse dans des espaces restreints.
