Les raccords pour les systèmes d'irrigation goutte à goutte sont essentiels pour assurer un arrosage régulier, rentable et économe en eau des plantes. Un système d'irrigation goutte à goutte fournit de l'eau directement à la zone racinaire des plantes, utilisant moins d'eau que les systèmes par aspersion traditionnels tout en contribuant à réduire le ruissellement et l'évaporation. Pour concevoir un réseau efficace, la maîtrise des différents types de jonctions, comme le coude, est primordiale.
Les différents types de raccords et leurs spécificités
La sélection des raccords dépend de la pression du réseau, du diamètre du tuyau et de la facilité d'installation souhaitée.
Les raccords barbelés (cannelés)
Les raccords barbelés correspondent au diamètre intérieur du tube et peuvent s'adapter à différentes tailles. Ils sont souvent choisis pour leur aspect économique et leur simplicité dans les petits systèmes de bricolage.
- Processus d'insertion : Poussez l'extrémité cannelée dans le tube. Il peut être difficile d'enfoncer un raccord cannelé dans un tuyau froid ; plongez l'extrémité du tuyau dans de l'eau chaude pendant dix secondes pour faciliter l'opération.
- Limites : L'utilisation de raccords barbelés ne suffit pas à garantir l'étanchéité de la connexion. Ils peuvent fuir s'ils ne sont pas correctement installés et sont limités à une pression de 2 bars maximum. La pince peut modifier légèrement la forme du tube.
Les raccords à bague (Lock)
Très appréciés des paysagistes pour les massifs de fleurs, les raccords à bague offrent une étanchéité parfaite et un système d'installation ultra simple.
- Avantages : Ils permettent de créer des jonctions étanches entre deux tuyaux PE de 16 mm ou 20 mm sans outils. Les bagues de serrage offrent une meilleure résistance aux différences de pression et garantissent la durabilité du système.
- Mise en œuvre : Dévisser les bagues, les enfiler sur les tuyaux, enfoncer le tuyau sur la douille, puis visser la bague de serrage à la main fortement.
Les raccords à compression
Conçus pour les réseaux à plus forte pression, ces raccords sont prévus pour les tuyaux de 25 mm ou plus.
- Taille : Contrairement aux raccords barbelés, ils sont conçus pour correspondre à une seule mesure spécifique du diamètre extérieur du tuyau.
- Processus d'insertion : Déplacez l'écrou de compression sur le tube, suivi de la bague de compression. Poussez le tube dans le raccord jusqu'à la profondeur requise, puis serrez. Ils offrent une fixation sans déformer le tuyau.
Le rôle des coudes dans la configuration du réseau

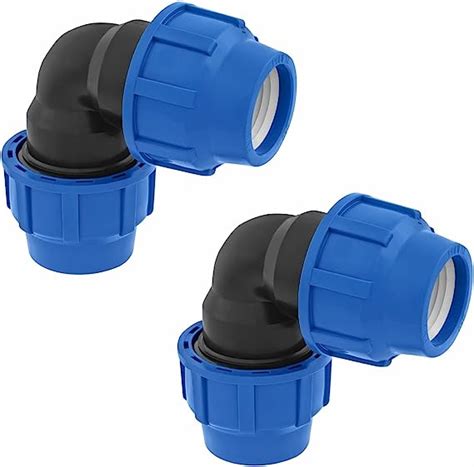

Les coudes (figure 5) sont des éléments indispensables lorsque le tuyau doit tourner à un certain endroit du système, par exemple dans un coin ou pour contourner une obstruction. Le raccord coudé à 90° permet d'adapter précisément le réseau d'arrosage au tracé de vos plantations.
En intégrant des coudes à bague de vissage, vous diminuez la consommation d'eau en évitant les fuites aux changements de direction. Ces jonctions assurent la durabilité et l'étanchéité du système d'arrosage automatique. Pour une installation optimale, comptez un coude par angle de 90° dans votre tracé.
Composants complémentaires : Té et Capuchons d'extrémité

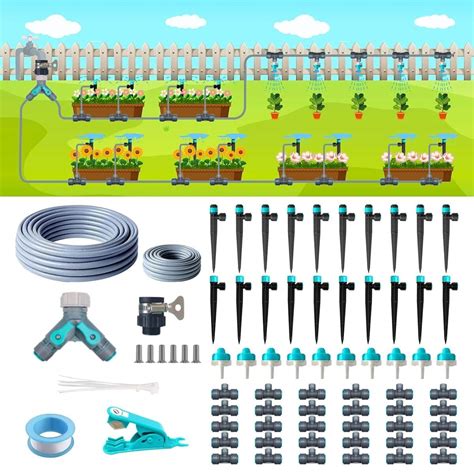

Un système d'irrigation est composé de plusieurs nœuds de distribution :
- Le Té (figure 4) : Un raccord en forme de T avec trois ouvertures utilisé pour raccorder trois sections de tuyaux et diviser le flux.
- Le Capuchon d'extrémité : Un raccord destiné à sceller la fin d'une ligne. Il est généralement en plastique, métal ou caoutchouc. Lors du choix d'un bouchon, il est important de tenir compte du matériau du tuyau et de son diamètre pour garantir une fermeture hermétique.
Dimensions standard et compatibilité des tuyaux
Les systèmes d'irrigation goutte à goutte utilisent des dimensions standard pour assurer la compatibilité entre les émetteurs, les connecteurs et les tuyaux.
- 1/2 pouce (13-16 mm) : Le diamètre le plus utilisé pour les conduites principales.
- 1/4 pouce (4-6 mm) : Souvent utilisé pour les micro-tubes servant de ligne d'alimentation entre le tube principal et les plantes individuelles.
- 5/8 pouce : Une taille intermédiaire également courante dans certains kits.
Le choix du diamètre du tuyau principal est crucial, car il conditionne le débit total : un tuyau de 16 mm permet environ 600 l/h, tandis qu'un tuyau de 25 mm peut acheminer jusqu'à 1400 l/h.
Comment installer un arrosage goutte à goutte ?
Maintenance et réparation des fuites
La réparation d'un raccord d'irrigation goutte à goutte cassé se fait en quelques étapes simples :
- Identification : Suivez la ligne de goutte à goutte pour repérer les endroits où l'eau s'écoule.
- Réparation mineure : Si la fuite est minime, enroulez du ruban adhésif autour de la zone jusqu'à ce qu'elle soit complètement recouverte.
- Réparation majeure : Appliquez du ciment spécifique pour tuyaux et laissez sécher complètement.
- Remplacement : Si le raccord est irréparable, remplacez-le par un modèle neuf pour garantir l'étanchéité optimale du système.
En fin de saison, pour préserver la fiabilité de votre installation, il est conseillé de purger le réseau et de le mettre hors gel.
Optimisation de l'installation au potager
L'arrosage goutte à goutte automatique permet de libérer le jardinier des corvées quotidiennes. Pour une efficacité maximale, il est recommandé d'associer le réseau à un programmateur et, si possible, à un pluviomètre.
- Avantages agronomiques : Les racines ne subissent aucun stress hydrique, et l'arrosage à la base évite de mouiller les feuilles, limitant ainsi le développement de maladies cryptogamiques.
- Gestion de la pression : Les systèmes de goutte à goutte demandent une pression basse. L'installation d'un réducteur de pression après le programmateur est souvent nécessaire pour éviter que les raccords ne subissent des contraintes excessives.
- Nourrice d'arrosage : Elle est d'une grande utilité lorsque vous avez plusieurs zones d'arrosage, car elle permet de régler individuellement le débit et la pression de chaque circuit via des vannettes.
En choisissant des matériaux adaptés et en structurant votre réseau avec les bons raccords, vous optez pour une installation performante, conçue pour durer et pour offrir à vos plantes un environnement propice à leur épanouissement.
