Démontage et remontage d'une tondeuse autotractée : Guide complet pour une maintenance réussie

L'entretien d'une tondeuse autotractée est essentiel pour garantir sa longévité et ses performances optimales. Qu'il s'agisse de remplacer un moteur usé, de réparer un ressort de traction défaillant ou de nettoyer un carburateur encrassé, certaines interventions nécessitent un démontage minutieux des différentes pièces. Cet article vous guidera à travers les étapes clés pour démonter et remonter efficacement votre tondeuse autotractée, en mettant l'accent sur la sécurité et la précision.

Comprendre les types de tondeuses et leurs spécificités

Avant de plonger dans les détails du démontage et du remontage, il est important de distinguer les différents types de tondeuses, notamment les modèles thermiques et autotractés, qui feront l'objet principal de ce guide.

Les tondeuses à gazon sont des outils de jardinage puissants, performants et rapides, conçus pour entretenir la pelouse. Une tondeuse thermique est équipée d’un moteur à essence, qui peut être de 2 ou 4 temps. Contrairement aux tondeuses électriques, les appareils thermiques sont dotés de carburateurs, bougies et filtres à air. Les tondeuses thermiques sont assez puissantes et permettent de tondre de grandes surfaces rapidement. Cependant, l’efficacité et la performance de l’appareil vont se répercuter sur le prix d’achat. En effet, le coût de ce type de tondeuse est en général beaucoup plus élevé qu’une tondeuse électrique basique.

Comme son nom l’indique, la tondeuse poussée doit être poussée et guidée pendant la tonte. Elle demande naturellement plus d’efforts de la part de l’utilisateur et est en général utilisée pour entretenir des petites surfaces. Quant à la tondeuse thermique autotractée, son utilisation ne requiert pas autant d’efforts que la version poussée. Elle est fortement recommandée pour l’entretien de grands espaces verts. Simple d’utilisation, la tondeuse avance seule. L'utilisateur intervient uniquement pour guider l’appareil. Enfin, appelée également rider ou tracteur de pelouse, la tondeuse thermique autoportée est la machine la plus appropriée pour tondre une superficie importante.

Quand le démontage du moteur devient-il indispensable ?

Le démontage d'un moteur de tondeuse n'est pas une opération à prendre à la légère. Il n'est jamais question de démonter des moteurs Honda ou Briggs pour un simple entretien. La tâche est beaucoup trop importante pour juste nettoyer un moteur de tondeuse, astiquer et faire briller. Non, le démontage intervient lorsque vous rencontrez une panne grave telle que la surchauffe, une fuite d’huile, de carburant ou des problèmes de démarrage. Parfois, le remplacement du moteur complet est inévitable. À d’autres occasions, une réparation suffit. Dans ce cas, vous serez peut-être amené à changer des pièces internes comme le carburateur, un joint d'étanchéité, une soupape ou un piston. Si le besoin se limite à simplement nettoyer le filtre à air de la tondeuse, inutile de tout désarticuler !

Préparation et sécurité : les étapes cruciales avant toute intervention

Avant toute réparation, une mise en sécurité de votre tondeuse Briggs Stratton est nécessaire afin d’éviter les blessures et les dommages matériels. Il est impératif de faire preuve de vigilance. Avant toute réparation, assurez-vous que l’appareil est bien éteint et débranchez l’antiparasite. De plus, avant d’emmener votre tondeuse en réparation ou de procéder vous-même à son entretien, pensez à nettoyer votre appareil. Cela fait partie des bonnes pratiques qui garantissent la longévité de votre appareil. Pour des raisons de sécurité, débranchez l’antiparasite avant de procéder au nettoyage de la partie inférieure de votre appareil. Soyez prudent : ne tournez jamais la lame à la main ! Attention, le nettoyage de la tondeuse ne doit jamais se faire au jet d’eau, vous risqueriez de l’endommager !

Enlevez le capuchon de la bougie et basculez la tondeuse en arrière. Pour le démontage, il faut vous équiper de plusieurs outils comme un bloc-lame, des clés 6 pans et une pince. À chaque étape du démontage, n’hésitez pas à prendre des photos de votre appareil. Cela vous aidera considérablement lors du remontage.

Démontage pas à pas des composants essentiels

Une fois la tondeuse sécurisée, le processus de démontage peut commencer. Les pièces détachées comme la lame, la poulie, le câble de frein moteur ou encore la corde de lanceur, attendent d’être démontées. À chaque fois que vous enlevez une pièce détachée, pensez bien à la disposer dans un ordre précis afin que le remontage se déroule avec un minimum de difficultés.

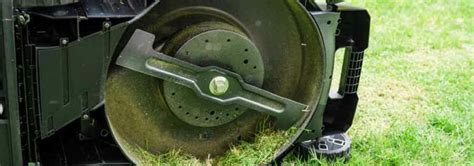

Démontage de la lame et de ses supports

Dans un premier temps, vous empêchez la lame de tourner en installant un bloc-lame. À l’aide d’une clé 6 pans, dévissez l’écrou central qui fixe la lame au carter de coupe. Démontez et retirez ensuite les rondelles et le carter courroie avec soin. Puis, vous pouvez retirer le support de lame en attrapant la courroie et la petite clavette avec une pince. Pendant que vous travaillez dans cette zone, profitez-en pour démonter la poulie sans difficulté. Cette pièce se situe sur l’arbre du moteur ou près du carter de coupe.

Retrait des câbles de contrôle et du moteur

Après avoir ôté le support de lame et la poulie, il est temps de savoir comment démonter le moteur de tondeuse. Pour cela, positionnez votre tondeuse thermique à l'horizontale. Sur la majorité des tondeuses, il n’y a que 2 branchements à enlever : la corde de lanceur et le câble de frein, appelé également « arrêt moteur » ou « homme mort » !

Concernant la corde de lanceur, vous l’enlevez de son support en un geste. Quant au câble de frein moteur, vous le déclipsez de son support à l’aide d’une pince. Enfin, ôtez les vis de fixation situées sous la tondeuse. Certaines tondeuses possèdent également des câbles d'accélération, reliés au carburateur. Ça y est, vous pouvez soulever le moteur Briggs !

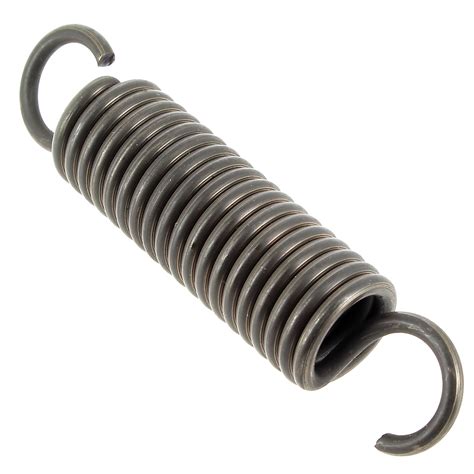

Démontage du ressort de traction (si nécessaire)

Si votre tondeuse Briggs Stratton, Honda, MTD ou John Deere fonctionne mal, si ses roues ne sont plus entraînées et que les lames ne tournent plus, il est probable que le problème se situe au niveau du ressort de traction. Située à l’intérieur du boîtier de traction, cette pièce détachée garantit une tension nécessaire à la courroie de transmission. Le câble de traction ou d’embrayage, quant à lui, relie le boîtier au guidon, et ce afin de faire avancer votre machine pour couper l’herbe. Autant dire que si le ressort présente une usure, vous pouvez dire adieu à la tonte de votre jardin !

Le ressort de traction assure la tension de la courroie de transmission lorsque la lame est en rotation. Sur une tondeuse thermique autotractée, vous pouvez le localiser entre la poulie de l’arbre moteur et la poulie de la lame. En garantissant une tension correcte de la courroie, ce ressort empêche cette dernière de patiner ou de se détendre. Ainsi, le transfert d’énergie entre le moteur et les lames de votre tondeuse à gazon est respecté. Vous bénéficiez donc de toute la puissance de votre machine pour tondre l’herbe !

Afin de réparer ou remettre le ressort de traction de votre tondeuse, jetez un œil sous le carter de la machine, là où se situe la courroie de transmission. À ce niveau, vous trouvez le système de tension et le boîtier de traction. Le ressort de traction de la tondeuse se situe à l’intérieur de cette boite. Si vous devez réparer ou remettre le ressort de traction d’une tondeuse, sachez que l'opération exige une certaine dextérité. Mais pas de panique ! Que ce soit pour une tondeuse Briggs Stratton, Honda, Husqvarna, John Deere ou autre, la technique de démontage du ressort de boîtier peut varier. Repérez les extrémités en forme de crochets du ressort de traction. D’un côté, le ressort est fixé dans une encoche présente sur la tondeuse. En vous aidant d’une pince à bec effilé, sortez une extrémité en prenant garde de ne pas la laisser s’échapper.

Un entretien régulier et efficace de votre tondeuse à gazon est la clé pour prolonger la durée de vie de son ressort de traction. Outre le nettoyage du carburateur ou la vidange, pensez à nettoyer cette pièce détachée à chaque maintenance de votre machine. Pour ce faire, il vous faut démonter le ressort et le dépoussiérer avec un chiffon afin de faire disparaître les brins d’herbe, les débris de terre et les résidus de jardin. Avant de remettre le ressort de traction de la tondeuse, lubrifiez-le. Grâce à une petite quantité de lubrifiant approprié à la pièce, vous assurez un fonctionnement fluide du système de traction. Bien entendu, au moindre doute sur la qualité de cette pièce mobile, contrôlez son état. Vous l’aurez compris, le ressort de traction est un petit élément indispensable au bon fonctionnement des roues et des lames de votre tondeuse. Aussi, lors de l’entretien et de la réparation de votre machine, vous n’oublierez pas de le nettoyer, le lubrifier ou le remplacer si nécessaire.

Inspection et nettoyage des composants clés

Lors du démontage, c'est l'occasion idéale d'inspecter et de nettoyer d'autres composants.

Profitez du nettoyage pour contrôler les vis de fixation du moteur sur la carcasse. Retirez l’antiparasite. En vous aidant d’une clef à bougie, dévissez la bougie. Vérifiez son état.

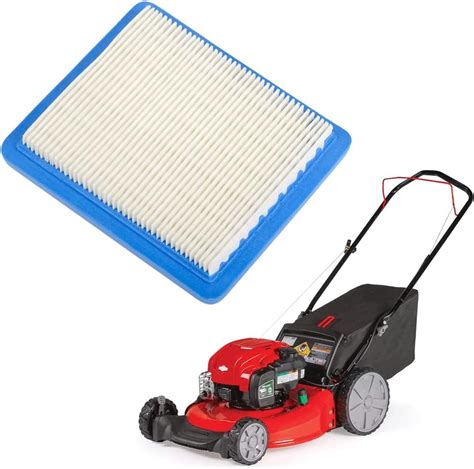

Après avoir vérifié la bougie, c’est au tour du filtre à air d’être inspecté. Pour le contrôler, il faut dévisser ou déclipser le cache plastique du filtre. Une fois le boîtier du filtre démonté, vous allez procéder au nettoyage des ressorts du volet de régulation. Pour ce faire, prenez une quantité d’essence un peu usagée ainsi qu’un pinceau, et nettoyez autant que possible les ressorts afin de les débarrasser au maximum des résidus graisseux qui les recouvrent. Retirez le boulon de fixation qui se situe sur le support du moteur, puis ôtez les ressorts du volet de régulation.

Démontage et nettoyage du carburateur

Si votre tondeuse démarre et ne rencontre aucun problème au ralenti, mais cale lorsque vous accélérez, ce problème doit attirer votre attention sur le mauvais entretien de la tondeuse. Le carburateur est sûrement encrassé, ce qui empêche le bon acheminement de l’essence dans le moteur. Avant toute réparation, il est recommandé de vérifier le niveau d’huile de votre tondeuse. Une tige avec des marqueurs, située sur le bouchon d’huile, vous permettra d’effectuer le contrôle.

Une fois que vous avez localisé la seconde vis qui maintient le carburateur au moteur, dévissez-la. Vous allez également enlever le tuyau du reniflard relié au carburateur. Dévissez les boulons du carburateur et séparez-le délicatement du réservoir. Vous allez maintenant vous occuper du carburateur. Nettoyez-le à l’aide d’un pinceau et d’une petite quantité d’essence. Vérifiez bien le filtre, il se trouve au bout du tuyau. Astuce : vous possédez un compresseur ? C'est idéal pour souffler les gicleurs et passages du carburateur et assurer un nettoyage en profondeur.

Remontage du moteur et des périphériques

Le remontage est l'étape inverse du démontage, mais il requiert la même attention aux détails, en se basant sur les photos prises et l'ordre des pièces.

Installation du nouveau moteur et reconnexion des câbles

Posez le moteur neuf en lieu et place sur le châsis et replacez les vis. Attention, il y a toujours une vis plus longue. Il s’agit de la vis du carter courroie. Ensuite, basculez la tondeuse en arrière en maintenant le moteur avec une main pour ne pas qu’il tombe. Sous votre engin, mettez les écrous en place et serrez avec fermeté.

De nouveau à l’horizontale, vous allez reconnecter les différents câbles tels que le frein moteur. Vous remettez cet élément dans son logement en le clipsant à l’endroit dédié. Puis, avant d’attacher la corde de lanceur, prenez soin de débrayer le frein moteur. Reconnectez également le câble de gaz ainsi que les faisceaux électriques si votre machine en est équipée.

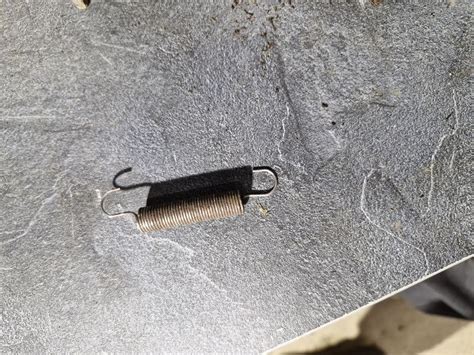

Remontage du ressort de traction

Après avoir vérifié que vous possédez le modèle exact, vous pouvez remettre le ressort de traction de votre tondeuse. Chacune de ses extrémités retrouve ses points de fixation. Cette fois-ci, tournez le ressort dans le sens des aiguilles d’une montre pour lui redonner de la tension. Aidez-vous des photos prises au démontage pour le positionner. Si vous aviez au préalable démonté la courroie de tondeuse, veillez à la remettre en place, bien tendue.

Vous avez réussi à remettre le ressort de traction de la tondeuse ? Bravo ! Avant de mettre en marche votre machine, faites bouger le boîtier de traction d’avant en arrière. Cela vous permet de vérifier si une résistance suffisante s’opère. Ensuite, allumez le moteur de votre tondeuse électrique, thermique ou autotractée. Tirez sur la poignée de démarrage. Si vous constatez que celle-ci se détend facilement, cela signifie que la réparation de la traction fonctionne. De la même manière, votre tondeuse à gazon doit démarrer sans se faire prier.

Regardez également du côté du câble de traction de la tondeuse. Il se peut qu’il soit cassé ou mal réglé. Et pour cause ! Ce câble - appelé aussi câble d’embrayage - est relié au guidon, parfois maintenu par des colliers de serrage. Depuis le guidon de la tondeuse à gazon, il est enclenché sur le boîtier de traction. Du coup, une tension de câble insuffisante en appuyant sur l'accélérateur provoque un problème de démarrage… Si vous constatez que le câble est lâche, démontez le capot de la tondeuse à gazon au moyen d’une clé à pipe. Après ce démontage, positionnez le nouveau câble avec des colliers de serrage ou ajustez l’ancien. Attention toutefois ! Avant toute action, observez bien la place des éléments sur le guidon.

Remontage de la lame et remplissage des fluides

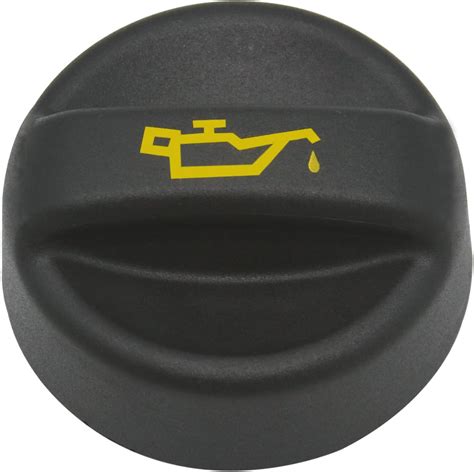

Après avoir remis le support de lame, la courroie et la lame, rebranchez la bougie d’allumage. Si le moteur est neuf, il ne sera pas lubrifié. Il faudra donc faire le plein d’huile et d’essence avec un additif, dans l’idéal.

Remontage du carburateur et des ressorts de régulation

Nous allons procéder au montage du moteur. Placez le carburateur dans le bon sens dans son emplacement initial. Replacez le crochet de régulation sur le carburateur. Emboîtez le carburateur et remettez les ressorts du volet de régulation.

Vérification et tests finaux

Nous arrivons à l’étape finale du tutoriel qui consiste à contrôler la machine. Versez de l’essence dans le réservoir de votre tondeuse, et testez son bon fonctionnement. Aucun dysfonctionnement à signaler ? Félicitations !

Vous savez désormais comment démonter un moteur de tondeuse. Grâce à une mise en sécurité de votre machine et quelques étapes simples de démontage, vous pourrez offrir à votre tondeuse une durée de vie prolongée.
