Le choix du diamètre de tuyau adapté pour une pompe d'arrosage est une décision fondamentale qui impacte directement la performance, la durabilité de la pompe et l'efficacité globale du système d'irrigation. Loin d'être une simple formalité, cette sélection doit prendre en compte une multitude de facteurs techniques pour éviter des problèmes courants tels que des pertes de charge excessives, une usure prématurée de la pompe, ou une cavitation dangereuse. Cet article explore en profondeur les paramètres essentiels à considérer pour optimiser votre installation d'arrosage, du dimensionnement des tuyaux à la sélection des raccords appropriés.
Comprendre les fondamentaux : Débit, pression et pertes de charge

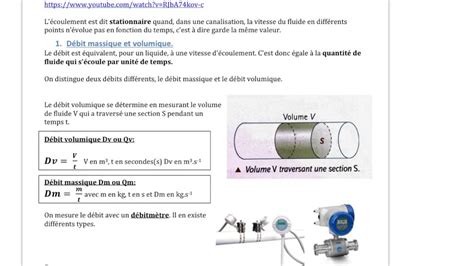

Le système d'arrosage repose sur un équilibre délicat entre le débit (volume d'eau transporté par unité de temps) et la pression (force exercée par l'eau). Pour savoir quel diamètre de tuyau il vous faut, vous devez connaître plusieurs paramètres. Le diamètre du tuyau de goutte à goutte est important car il détermine la quantité d'eau qui peut être transportée. Plus le diamètre du tuyau est grand, plus il peut transporter de l'eau rapidement.
La pression nominale est la pression maximale à laquelle un tuyau ou un équipement peut être utilisé en toute sécurité. Elle est généralement exprimée en bar ou en psi. Il est important de respecter la pression nominale d'un tuyau ou d'un équipement pour éviter tout risque de rupture ou de dommage. Il est recommandé de vérifier la pression nominale de votre tuyau ou de votre équipement avant de l'utiliser et de s'assurer que la pression de l'eau de votre réseau d'arrosage ne dépasse pas cette limite. Dans le cadre d'une utilisation goutte à goutte pour du jardinage, un tuyau PN 4 bars est suffisant. En effet, l'eau du réseau se situe à environ 3 bars.
Les pertes de charge désignent la quantité d'énergie perdue dans un système de transport d'eau lorsque celle-ci se déplace d'un point à un autre. Plus votre besoin en eau est éloigné de votre source d'eau, plus vous aurez besoin de pression. En effet, les frottements sur le tuyau génèrent des pertes de charges, c'est-à-dire une perte de pression. Les pertes de charge dans un tuyau en polyéthylène dépendent de plusieurs facteurs tels que le diamètre du tuyau, la vitesse de l'eau à l'intérieur du tuyau, la longueur du tuyau, la viscosité de l'eau ou encore le dénivelé. Les pertes de charge sont généralement exprimées en "mètres de colonne d'eau" (mCE). Pour un projet d'irrigation goutte à goutte dans un potager, les pertes de charges sont minimes.
Le dénivelé est un paramètre à ne pas négliger. Une montée de 10m générera 1 bar de perte de charge. En effet, 10m de hauteur égal 1 bar de pression.
L'impact du diamètre sur la performance de la pompe
Un tuyau de diamètre inadapté a de grandes chances de détériorer votre pompe. Pour assurer la durabilité de votre pompe et atteindre le débit escompté, il est crucial de choisir le bon diamètre.
Les risques d'un tuyau trop petit
Un tuyau de diamètre trop petit obligera la pompe à forcer excessivement. L'explication est simple : pour faire passer beaucoup d'eau dans un petit tuyau, il faut pousser plus fort. Non seulement vous n'atteindrez probablement jamais le débit désiré, mais vous réduirez grandement la durée de vie de votre pompe (la pompe va chauffer excessivement, ce qui n'est jamais bon pour son moteur). La vitesse optimale de l’eau dans les tuyaux en polyéthylène se situe généralement entre 1 et 1,5 mètre par seconde. Il est important de noter que si la vitesse de l'eau est trop élevée, elle peut entraîner des pertes de charge importantes et une usure prématurée du tuyau. Lorsque le diamètre est trop petit par rapport aux besoins, la vitesse d’écoulement augmente excessivement, provoquant des pertes de charge importantes et une baisse de pression aux points de distribution.
Les dangers d'un tuyau trop grand

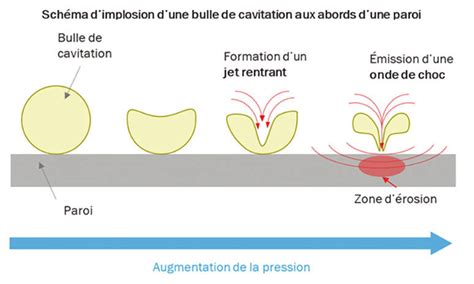

Sachant cela, il pourrait être tentant de surdimensionner systématiquement son tuyau. Erreur ! Que ce soit en aspiration ou en refoulement, un tuyau de trop grand diamètre (par rapport au débit) risquera de faire caviter la pompe. Ce phénomène est dû à une baisse de pression dans le corps de la pompe. Une pompe trop puissante associée à un tuyau de diamètre insuffisant peut engendrer des problèmes de cavitation qui détériorent rapidement les équipements.
Exemple concret de calcul de débit et de pertes de charge
Prenons un exemple : sur un réseau, où 500 goutteurs de 4L/h sont présents, ils sont répartis en peigne sur 4 lignes secondaires. Le débit total maximal est de (500x4) 2000 litres, soit 2m³. Le réseau primaire est généralement composé de tuyaux de plus gros diamètre que le réseau secondaire. Il sert à acheminer l'eau de la source vers l'endroit à irriguer. Pour autant que les valeurs soient justes, pour passer 7m³, il faut un tuyau de 63 voire 75mm. Un tuyau de 40mm est recommandé pour diminuer au maximum les pertes de pression avec une motopompe qui délivre un débit élevé mais une faible pression.
Types de pompes et spécificités des tuyaux
Le choix du tuyau dépend également du type de pompe que vous utilisez. Vous avez décidé d'installer une pompe immergée, de surface ou de relevage.
Pompes immergées (de forage ou de puits)
Pour une pompe immergée de forage ou de puits, nous vous conseillons un tuyau semi-rigide en PE. Ce type de tuyau est le plus adapté aux pompes immergées aussi bien en termes de résistance que de facilité de mise en place. Comme nous l'avons vu plus haut, le diamètre principal de ce type de tuyau est son diamètre extérieur. Pour ce type de tuyau, il vous faudra soustraire l'épaisseur (x2) du tuyau PE à son diamètre pour déterminer le diamètre utile.
Pompes de surface
La particularité des pompes de surface est qu'elles nécessitent deux tuyaux : un tuyau d'aspiration et un tuyau de refoulement. La plupart du temps ces tuyaux sont de diamètres identiques. Pour une pompe de surface, nous conseillons le tuyau en PVC souple spiralé (un tuyau en PEHD conviendra également). Pour assurer la longévité de votre tuyau PE et de votre pompe, il convient de respecter les recommandations du fabricant concernant le diamètre d’aspiration et de refoulement. Les pompes de surface requièrent généralement un diamètre plus grand à l’aspiration qu’au refoulement pour éviter les phénomènes de cavitation. Pour de nombreuses pompes, des tuyaux d'aspiration ont été composés, car le choix est relativement restreint. En principe, vous avez besoin uniquement de l’un de nos tuyaux d’aspiration pour l’aspiration d’eau. Si vous voulez un tuyau d’aspiration plus long, ou si vous voulez enterrer le tuyau, des solutions existent.
Pompes de relevage
Les pompes de relevage aspirent l'eau directement par leur corps de pompe et ne nécessitent donc, comme les pompes immergées, qu'un tuyau de refoulement. Dernier point concernant les tuyaux de pompes et stations de relevage : ces pompes sont généralement utilisées pour aspirer des eaux troubles, voire usées ou même chargées. Cette particularité entraîne une contrainte supplémentaire : si le débit n'est pas suffisant, le tuyau risque de s'encrasser et de se boucher. On parle alors de débit minimal pour l'autocurage. Ce débit dépend du diamètre du tuyau, et influe donc dans le choix du tuyau.
Le choix du bon diamètre de tuyau PE : Polyéthylène Haute Densité (PEHD) et Basse Densité (PEBD)
Le diamètre d'un tuyau en polyéthylène joue un rôle important dans les performances hydrauliques de votre installation. Un diamètre inapproprié affecte directement la pression et le débit, deux éléments importants pour le bon fonctionnement de votre réseau d'eau. Pour choisir correctement le diamètre de votre tuyau PE, il est important de connaître les débits que chaque dimension peut supporter.

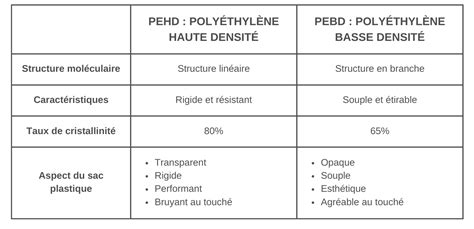

Le polyéthylène haute densité (PEHD) et le polyéthylène basse densité (PEBD) présentent des caractéristiques différentes qui influencent le choix du diamètre de votre tuyau. Le PEBD se distingue par sa grande flexibilité qui facilite l’installation dans des terrains accidentés, mais nécessite souvent un diamètre plus important pour supporter les mêmes pressions que le PEHD. Dans les applications d’arrosage de jardin, le PEBD (référence PE 40) est souvent privilégié pour sa maniabilité et son coût plus accessible, tandis que le PEHD (PE 80 ou PE 100) est préférable pour les installations permanentes enterrées ou les réseaux d’irrigation professionnels nécessitant une durabilité accrue.
Le Standard Dimension Ratio (SDR) et la pression nominale
Le Standard Dimension Ratio (SDR) est un paramètre important pour déterminer la résistance d’un tuyau PE à la pression. Les tuyaux PE sont disponibles en différentes pressions nominales, généralement 4, 6, 10 et 16 bars, adaptées à diverses applications selon vos besoins. Pour une utilisation d’arrosage de jardin, un tuyau avec une pression nominale de 4 bars est généralement suffisant puisque l’eau du réseau se situe aux environs de 3 bars. En revanche, pour l’alimentation en eau potable d’une maison ou pour des systèmes d’irrigation avec de longues distances, un tuyau PE de 10 bars ou plus est recommandé afin de compenser les pertes de charge et assurer un fonctionnement optimal même en cas de pic de pression.
Les bandes de couleur : Un code visuel essentiel
Les bandes de couleur sur les tuyaux PE constituent un système de codage visuel permettant d’identifier rapidement leur usage prévu. Ces marquages colorés sont régis par des normes strictes qui garantissent la conformité des tuyaux PE aux exigences de sécurité et de qualité pour chaque type d’application. Pour l’eau potable, les tuyaux doivent être conformes aux normes NF 12201 et NF 114 groupe 2, assurant l’absence de migration de substances nocives vers l’eau. Les tuyaux pour le gaz doivent respecter la norme NF 1555, plus exigeante en termes d’étanchéité puisque les fuites peuvent présenter un danger d’explosion. Pour l’irrigation agricole, les tuyaux à bande bleue sont également utilisés, mais peuvent être choisis dans des gammes de pression différentes selon l’ampleur du réseau et la distance à parcourir.
L'installation et l'environnement : Des facteurs déterminants
Le type d’installation d’un tuyau PE affecte directement le diamètre à choisir car les contraintes environnementales sont différentes. Pour les tuyaux enterrés, une profondeur minimale de 60 à 80 cm est généralement recommandée afin de les protéger du gel dans les régions froides. La nature du sol joue également un rôle important puisque les sols argileux ont tendance à se dilater et à se contracter selon les variations d’humidité, ce qui peut exercer une pression supplémentaire sur vos canalisations.
Techniques de raccordement des tuyaux PE
Plusieurs techniques de raccordement sont disponibles pour les tuyaux en polyéthylène, chacune ayant ses avantages selon le contexte d’installation. Les raccords compression sont particulièrement adaptés aux installations domestiques et permettent un montage sans outillage spécifique, ce qui facilite leur mise en œuvre par les particuliers. Pour les installations plus importantes ou nécessitant une étanchéité parfaite, les raccords électro soudables offrent une résistance mécanique supérieure mais demandent un équipement spécialisé.
Le choix des raccords pour la sortie de la pompe
Dans le monde des raccordements de pompes à eau, le côté aspiration semble simple et la sortie ressemble plutôt à un casse-tête. Les jardins sont différents, les kits standards ne conviennent pas. Il est plus difficile de répondre à cette question, notamment pour les motifs suivants : vous avez déjà un certain nombre d’accessoires que vous voulez utiliser, chaque jardin est différent (en termes de taille / emplacement / obstacles / dispositifs), des conduites sont déjà posées, et nous connaissons le nombre de distributeurs et le type d’arroseurs. En plus des points susmentionnés, il y a encore beaucoup de facteurs qui nous empêchent de créer des kits standard.
Comment choisir une pompe selon vos besoins ?
Restrictions importantes à respecter
N’utilisez pas de raccords Gardena directement sur ou juste après la sortie de la presse de la pompe. Ils risquent de réduire considérablement votre capacité. Veuillez le faire uniquement à l’extrémité du tuyau. Un tuyau d’arrosage standard avec un diamètre de +/- 13 mm est trop étroit. Là aussi, la capacité de la pompe sera sérieusement réduite. Utilisez des tuyaux ou conduites avec au minimum ¾” (19 mm) ou 1” (25 mm) de diamètre intérieur.
Les meilleures solutions de raccordement

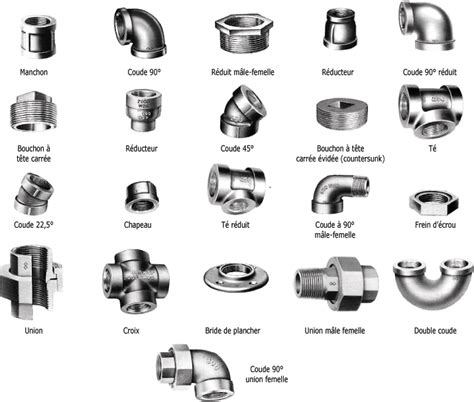

Il existe plusieurs types de raccords pour les pompes d’arrosage.
Raccord cannelé et collier de serrage : En général, vous avez besoin d’un raccord de ¾” (19 mm) ou de 1” (25 mm) en fonction du diamètre de votre tuyau. La face inférieure du raccord s’adapte directement dans une pompe DAB, puis vous placez le tuyau sur le raccord. Avec le collier, vous fixez le tuyau sur le raccord cannelé. Pour une pompe TALLAS, vous avez également besoin d'un manchon 1” sur lequel vous pouvez visser la surface inférieure du raccord.
Raccord pompier et collier de tuyau : Pour une pompe DAB, vous avez besoin d’un raccord mâle 1’’ (1,25 uniquement pour Jet 200 et 300). Pour une pompe TALLAS, vous devez utiliser un raccord filetage femelle 1”. La deuxième partie du raccord est l’embout cannelé. En général, vous avez besoin d’un raccord de ¾” (19 mm) ou de 1” (25 mm) en fonction du diamètre de votre tuyau. Avec le collier, vous fixez le tuyau sur le raccord cannelé.
Raccords automatiques : Ces raccords sont parfaits pour les systèmes d’arrosage complexes et nécessitant un contrôle plus précis. Ils se connectent rapidement et sans effort, grâce à un mécanisme de verrouillage automatique intégré.
Raccords rapides : Comme leur nom l’indique, les raccords rapides permettent une connexion et une déconnexion rapide des tuyaux d’arrosage. Ils sont particulièrement utiles lorsque vous devez changer régulièrement de pompe ou de tuyau.
Raccords à compression : Ce type de raccord est généralement utilisé pour les systèmes d’arrosage simples et domestiques. Ils se composent principalement de deux éléments : une partie femelle, qui se fixe sur la pompe, et une partie mâle, qui se connecte au tuyau d’arrosage.
Le diamètre du raccord doit correspondre à la sortie de votre pompe. Les diamètres courants sont : 1/2″ (15 mm), 3/4″ (20 mm) et 1″ (25 mm). Vérifiez le filetage (mâle ou femelle, pas de vis). Les raccords en polypropylène sont les plus économiques et résistent bien aux UV.
Pour un raccord rapide avec un ou deux pulvérisateurs, des kits de tuyaux pour l’arrosage des jardins, avec tous les raccords pour un pulvérisateur, sont disponibles.
Évaluation des besoins spécifiques et dimensionnement du réseau
L'arrosage de vos plantes et votre jardin nécessite un système efficace et durable. Pour cela, il est indispensable de choisir les bons raccords pour votre pompe d’arrosage. Pour choisir le bon raccord, il est essentiel de connaître le type de votre pompe d’arrosage. Les raccords doivent être adaptés à la taille des tuyaux utilisés dans votre système d’arrosage. Les diamètres couramment utilisés sont 15mm (1/2″), 19mm (3/4″) et 25mm (1″). Enfin, prenez en compte vos besoins spécifiques en matière d’arrosage. Si vous avez un grand jardin avec plusieurs zones d’arrosage, optez pour des raccords automatiques ou rapides qui permettent une connexion facile et rapide entre les différentes pompes et tuyaux.
Le dimensionnement des tuyaux dans les grands réseaux d’irrigation doit prendre en compte plusieurs facteurs techniques essentiels. La longueur totale du réseau influence considérablement les pertes de charge, tandis que le nombre de tuyères d’arrosage et leur débit unitaire déterminent le besoin global en eau. Un tuyau PE de 20 mm peut alimenter efficacement plusieurs points d’eau comme des arroseurs ou des turbines d’arrosage sans perte de pression significative. Dans certaines situations, un diamètre supérieur à 25 mm peut s’avérer nécessaire pour l’alimentation d’une habitation. Si la distance entre le compteur d’eau et la maison dépasse 30 mètres, un tuyau de 32 mm est souvent préférable pour compenser les pertes de charge liées à la longueur.
Quel que soit le nombre de points d’eau, on considère qu’il faut une pression de sortie d’au moins 2 bar pour un fonctionnement correct. La pression nécessaire pour tout le circuit sera toujours de 2 bars, car les pressions ne s’additionnent jamais. L’écoulement de l’eau dans le tuyau provoque des pertes de charges, qui se traduisent par une perte de pression.
Une fois que vous avez choisi les raccords adaptés à votre pompe d’arrosage, il est important de les installer correctement et de les entretenir régulièrement. Choisir les bons raccords pour votre pompe d’arrosage est essentiel pour assurer un arrosage efficace et durable.
Motopompes et considérations spécifiques
Certaines motopompes annoncent des valeurs exorbitantes de plus de 10m³ avec moins de 3 bars de pression ; dans ce cas, ça sert à vider la mare et remplir des cuves par exemple. Comme toutes les motopompes, vous allez avoir du débit, mais très très peu de pression. D'où le conseil de surdimensionner le tuyau, afin de diminuer au maximum les pertes de pression. Un diamètre de 40mm est souvent recommandé.
Concernant la question de la pression et de la vitesse de l'eau dans un tuyau : la vitesse de l'eau va augmenter avec un diamètre plus grand (moins de frottements, de turbulences), mais la pression va-t-elle diminuer ou augmenter ? La puissance d'un goutteur ne varie pas à cause de la vitesse de l'eau dans le tuyau mais à cause de la pression.
Pour les arroseurs à batteur (les "tchitchitchi"), ils nécessitent débit et pression. Il y a peu d'espoir de faire fonctionner tous les asperseurs à batteurs en même temps (6 c'est beaucoup, il faut -pour les petits modèles- 4m³ approximativement, sauf que 4m³ ne passent pas dans un 25mm et difficilement dans un 32mm). Il convient donc avant toutes choses (y compris le choix du tuyau), de bien déterminer les valeurs de la pompe puis de déterminer clairement les besoins réels en terme d'asperseurs, en connaissant les paramètres hydrauliques de ces asperseurs (puisque le débit change en fonction des modèles ET de la buse montée dessus). Oubliez les goutteurs Gardena. Cherchez des goutteurs dits "autorégulants", marque Netafim ou éventuellement Rain Bird. Pour les arroseurs à batteur, il vous faudra faire l'essai : suivant le modèle, vous allez en mettre un ou éventuellement deux en même temps. Il existe de multiples modèles d'arroseurs à batteur, avec des pressions d'usage et des débits assez différents.
La faible pression des motopompes est liée à une technologie de pompage différente entre thermique et électrique. Le choix du bon diamètre de tuyau PE n’est pas à prendre à la légère pour votre installation. En tenant compte du débit souhaité, de la pression disponible et du type d’utilisation, vous éviterez les problèmes de perte de charge ou de surpression qui peuvent compromettre votre système. Chaque installation est unique.
