La motobineuse est un outil de jardinage indispensable pour préparer le sol, mais son fonctionnement repose sur un moteur électrique soumis à des conditions de travail souvent rudes. Pour garantir la longévité de cet équipement et assurer la sécurité de l'utilisateur, l'installation d'un disjoncteur magnéto-thermique est une nécessité technique incontournable. Contrairement aux disjoncteurs domestiques classiques, ces dispositifs sont conçus pour répondre aux spécificités électromécaniques des moteurs, notamment lors des phases critiques de démarrage et de sollicitation prolongée.
Les fondements de la protection moteur : Pourquoi un disjoncteur spécifique ?
Le moteur électrique d'une motobineuse ne se comporte pas comme un appareil résistif standard, tel qu'un radiateur ou une ampoule. Lors de la mise en marche, il absorbe un courant d’appel très élevé, souvent plusieurs fois son courant nominal, pendant les quelques secondes nécessaires pour entraîner les parties mécaniques. Un disjoncteur standard, non adapté, interpréterait ce pic de courant comme un défaut et activerait une coupure intempestive à chaque démarrage.
En cas de surcharge ou de blocage du rotor - une situation fréquente lorsque les fraises de la motobineuse rencontrent une racine ou une terre trop compacte - un disjoncteur standard ne détectera pas forcément l'augmentation du courant liée à une surchauffe du moteur, pourtant dangereuse pour son intégrité. Les disjoncteurs moteurs magnéto-thermiques sont réglables au sein d'une plage précise pour s'adapter au courant nominal du moteur, assurant ainsi une surveillance constante de la charge électrique effective.
Mécanismes de protection : Effet thermique et effet magnétique
La protection d'un moteur repose sur deux piliers technologiques complémentaires intégrés dans le même boîtier :
- Protection contre la surcharge (effet thermique) : Cette fonction surveille l'échauffement progressif du bobinage. Si le courant dépasse la valeur nominale réglée sur une période prolongée, le bilame thermique se déforme et déclenche l'ouverture du circuit. C’est la protection idéale contre les efforts mécaniques excessifs imposés à la motobineuse.
- Protection contre les courts-circuits (effet magnétique) : En cas d'anomalie majeure où l'intensité monte soudainement à plusieurs milliers d'ampères, la bobine magnétique réagit instantanément. Cette protection protège l'installation contre les défauts d'isolement graves ou les contacts directs entre phases.
Comment fonctionnent les MCB?
Dimensionnement et intégration : L'art du réglage précis
Pour protéger efficacement votre moteur et éviter les déclenchements intempestifs, un disjoncteur doit être dimensionné au plus juste. Le calcul est très simple : chaque disjoncteur magnéto-thermique est donné pour une plage d'intensité spécifique. Par exemple, certains modèles sont conçus pour des moteurs jusqu'à 1,5 kW en 400V/50Hz en fonctionnement triphasé avec un courant assigné permanent de 4,0 A.
La plage de réglage est cruciale : le déclencheur de surcharge peut être ajusté précisément entre 2,5 et 4,0 A, tandis que le déclencheur de court-circuit fonctionne typiquement à des valeurs fixes élevées, comme 56,0 A. Il est impératif de consulter la plaque signalétique du moteur de la motobineuse pour aligner le réglage du disjoncteur sur l'intensité nominale indiquée par le constructeur.
Sécurité des personnes et environnement de montage
Dans le cas d'une machine dangereuse, il est vivement conseillé d'équiper vos disjoncteurs moteurs de déclencheur à manque de tension afin d'éviter les démarrages intempestifs après une coupure d’alimentation et de diminuer le risque d’accident grave. Cette mesure est primordiale pour éviter qu'une motobineuse ne reparte brutalement après le rétablissement du courant suite à une coupure réseau.

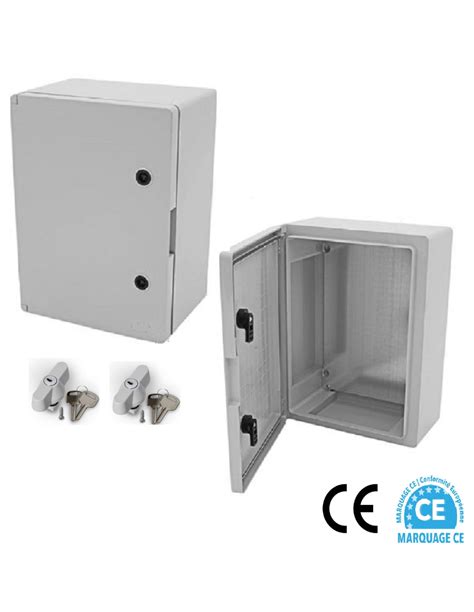

L'installation doit également tenir compte de l'environnement extérieur, souvent poussiéreux ou humide. Des coffrets étanches IP65 ou IP55 sont recommandés pour protéger le disjoncteur. Ces boîtiers, souvent pré-percés pour presse-étoupe (M20 et M25), permettent une installation sécurisée, même au plus près du moteur. Ils intègrent un bornier de terre et offrent la possibilité d'installer des modules auxiliaires des deux côtés, garantissant ainsi une protection et une sécurité optimales des personnes en cas de coupure ou d’abaissement de tension.
Options de verrouillage et maintenance proactive
Pour les applications industrielles ou les machines puissantes, le mécanisme rotatif de verrouillage de porte IP65, avec poignée jaune et rouge, est une option de sécurité majeure. Le dispositif de verrouillage de porte empêche l'ouverture accidentelle de l'armoire en position ON du disjoncteur. De plus, la position arrêt peut être verrouillée jusqu'à 3 cadenas, garantissant une sécurité totale lors des opérations de maintenance ou de nettoyage des fraises de la motobineuse.

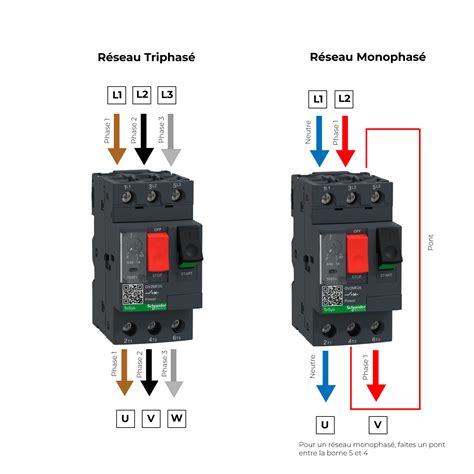

Pour le montage dans l'armoire électrique, la flexibilité est de mise. Grâce au montage par vis et par encliquetage, l'appareil peut être fixé de manière flexible sur des rails DIN standard. Les bornes à vis assurent un raccordement électrique robuste et durable. Si vous avez besoin de remplacer un disjoncteur moteur, il est recommandé de privilégier des gammes reconnues pour leur fiabilité, comme les disjoncteurs magnéto-thermiques Schneider de la gamme GV2 ou les solutions de la gamme C4/32R IMO, qui offrent des façades souples permettant d'accéder facilement aux boutons de commande tout en restant protégés contre les agressions extérieures.
Critères de sélection pour un usage optimal
Lors de l'achat, la vérification de l'indice de protection est essentielle. Avec un indice de protection IP20, le boîtier est conçu de manière sûre au toucher selon la norme VDE 0106 T, ce qui est le minimum requis pour une manipulation sécurisée. Toutefois, pour une motobineuse opérant en extérieur, le passage à un coffret IP55 ou IP65 est indispensable pour protéger les composants internes contre les poussières et les projections d'eau.
Il convient également de rappeler aux utilisateurs que la qualité du matériel est un facteur de sécurité. Il est préférable de se fournir auprès de distributeurs spécialisés qui vérifient le sérieux et la fiabilité de leurs partenaires. Une bonne installation ne se limite pas au choix du disjoncteur ; elle englobe le câblage, le dimensionnement des câbles d'alimentation et la vérification périodique du serrage des bornes, garantissant ainsi que votre machine restera votre alliée au jardin pour de nombreuses saisons.
