La conception des systèmes de freinage aéronautiques représente l'un des défis les plus complexes de l'ingénierie moderne. Contrairement aux véhicules terrestres, où les contraintes se limitent à des vitesses et des masses relativement modérées, l'avion impose des exigences de dissipation d'énergie colossales lors des phases d'atterrissage et de roulage. La transition des freins à tambour, utilisés jusqu'au milieu des années 1950, vers les systèmes à disques modernes a marqué une étape décisive dans la sécurité aérienne.
La composition du composite carbone-carbone (C/C)
Le composite carbone-carbone (C/C) est un matériau avancé composé de fibres de carbone renforcées dans une matrice de carbone. Cette structure unique allie résistance aux hautes températures, rapport résistance/poids exceptionnel et conductivité thermique supérieure, ce qui le rend idéal pour les applications soumises à de fortes contraintes, comme les systèmes de freinage des avions. En fait, "carbone-carbone" c'est la matrice et les fibres : les fibres sont comme des spaghettis et la matrice est la sauce tomate qui les lie.
Ce matériau a révolutionné l'aviation, permettant des gains de masse considérables - par exemple, environ 2 tonnes gagnées sur l'A380 - tout en offrant une efficacité supérieure même à des températures extrêmes. Les disques de frein composites C/C sont conçus pour la durabilité, l'efficacité et la réduction des coûts. Des entreprises spécialisées comme CFC Carbon ont été pionnières dans ce domaine, notamment en produisant en Chine les premiers disques de frein C/C certifiés pour le Boeing 757 en 2003, brisant ainsi les monopoles occidentaux et positionnant la Chine comme un acteur majeur aux côtés des États-Unis, du Royaume-Uni et de la France.
Architecture du puits de chaleur : rotors et stators
Un "puits de chaleur" est monté sur la structure du train d'atterrissage. La moitié des disques tourne avec la roue : ce sont les rotors. L'autre moitié ne tourne pas, car ils sont solidaires de l'essieu via le tube de torsion : ce sont les stators. Ils sont montés en alternance pour maximiser la surface de friction lors du serrage.
Les disques de friction sont en carbone/carbone pour des raisons de température de fonctionnement et de légèreté, pouvant atteindre jusqu'à 2 000 °C. L'ensemble est lié au train d'atterrissage, dont les roues sont constituées de deux demi-roues dissymétriques en aluminium. Le pneu d'avion étant peu déformable, il serait impossible de le monter sur une roue entière ; la plus grande demi-roue est donc glissée dans le pneu non gonflé, puis l'autre moitié est solidement vissée, avant d'être gonflée à l'azote à une pression d'une dizaine de bars.
Fonctionnement du train d'atterrissage | Partie 1 : Freins
Mécanismes hydrauliques et contrôle du freinage

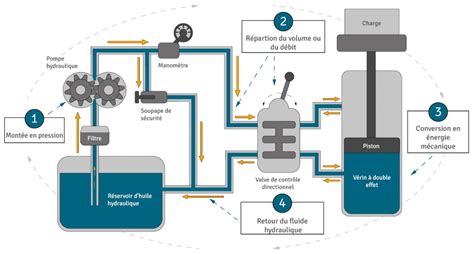

Le système de freinage utilise un fluide hydraulique spécifique, le Skydrol, car l'eau deviendrait vapeur sous l'effet de la pression et de la chaleur. La couronne hydraulique est une pièce en aluminium dans laquelle sont logés les pistons qui, poussés par l'huile sous pression, serrent les disques les uns contre les autres.
La "compression" est réalisée par des circuits hydrauliques redondants. Sur les avions de ligne, le circuit de freinage normal est alimenté par le circuit hydraulique vert, tandis que le circuit jaune sert de secours. En cas de fuite, des capteurs analysent la pression ; toutefois, si la fuite empêche une alimentation correcte ou la transmission de la commande, le système bascule sur le circuit de secours. Tant que l'avion est en vol, le circuit de freinage est fermé, et les pédales envoient l'information de freinage au BSCU (Brake System Control Unit).
Systèmes de régulation et sécurité : l'Antiskid
L'antiskid (ou "anti-patinage") est le précurseur de l'ABS moderne pour nos voitures. Il est couplé à un calculateur sur la roulette de nez pour mesurer le glissement. Lors de l'atterrissage, le BSCU utilise les données de deux ordinateurs ADIRS pour calculer la vitesse de l'avion et quatre tachomètres installés sur les roues pour calculer la vitesse réelle. Ce système permet de diminuer la distance de freinage jusqu'à 40 %.
Dès que la vitesse d'une roue devient inférieure à 13 % par rapport à la vitesse de l'avion, l'antiskid diminue la pression de freinage sur cette roue. Cette régulation est indispensable, car si l'on freine trop, on détruit les blocs de freins par surchauffe. Sur un avion de chasse, ce système est appelé SPAD et permet un freinage différentiel via les palonniers, facilitant ainsi la manœuvrabilité au sol.
Gestion de la surchauffe et maintenance
Tous les avions gros porteurs risquent de voir leurs freins chauffer en cas de roulage long et lent. Ceci est dû à leur masse et à la poussée résiduelle des moteurs, même au ralenti. L'indication du frein en surchauffe est cruciale pour la sécurité. En conditions habituelles, les compagnies aériennes privilégient souvent une gestion optimisée pour dégager rapidement la piste.
Les révisions des freins carbone se font généralement tous les 2 000 à 2 500 atterrissages. Le dégagement entre les disques stator et rotor est maintenu à un minimum constant par le fonctionnement de la goupille de rétraction et de la bague de friction. Lorsque le frein est relâché, le ressort de compression se détend et tire le disque en arrière, séparant les disques. Au fur et à mesure que les disques s'usent, la goupille de rétraction est tirée par la bague de friction, assurant un même débattement de la pédale quelle que soit l'usure.
Évolution des matériaux : de la fonte à la céramique
Si le carbone est la norme pour l'aviation de transport et militaire (Airbus, Mirage 2000, Rafale, Boeing C-17), il existe d'autres technologies. La fonte est historiquement utilisée pour sa rentabilité et ses propriétés de dissipation thermique dans l'automobile, mais elle est trop lourde pour l'aviation moderne. Les disques en céramique, composés d'une matrice renforcée de fibres comme le carbure de silicium, offrent une résistance exceptionnelle à la chaleur, éliminant l'évanouissement des freins dans des conditions extrêmes.
Dans le domaine aéronautique, des normes officielles codifient le dimensionnement du freinage, définissant les performances minimales pour qu'un avion soit autorisé à voler. Ces normes garantissent que, même en cas de panne, le système de freinage puisse répondre aux exigences de sécurité les plus strictes, assurant ainsi la protection des passagers et de l'équipage lors de chaque atterrissage.
