Le sécateur, outil simple en apparence, est un excellent exemple pour comprendre les principes fondamentaux de la statique, de la mécanique des solides et de la résistance des matériaux. Bien que l'étude de la statique suppose des corps indéformables, une approche plus réaliste, celle de la résistance des matériaux, permet un dimensionnement sûr et rationnel de ce type d'outil, en tenant compte de la déformabilité des matériaux qui le composent.
La Statique et l'Équilibre des Corps
La statique est l’étude de l’équilibre des corps supposés indéformables sous l’action des forces extérieures qui les sollicitent. Dans le cas du sécateur, lorsqu'il est utilisé pour couper une branche, il est soumis à diverses forces. La résolution des problèmes de statique conduit à rechercher les valeurs des réactions d’appuis permettant de satisfaire l’hypothèse d’équilibre. Imaginez le sécateur comme un système matériel. Ce système est toujours en contact avec un « environnement ». Cet environnement inclut la main qui l'actionne et la branche qu'il coupe.
Les actions extérieures appliquées sur le système étudié vont bien évidemment générer, au niveau des appuis, des réactions. On appelle « force » les actions mécaniques entres solides. Ces actions peuvent être des forces de contact ou des forces à distance. Pour le sécateur, les forces de contact sont prédominantes. Ce sont les forces exercées par la main de l'utilisateur sur les poignées, la force de la lame sur la branche, et les réactions au niveau des pivots de l'outil. Les forces à distance sont essentiellement les actions de la pesanteur, bien que leur impact soit généralement faible par rapport aux forces de contact lors de l'utilisation d'un sécateur.
Caractérisation et Représentation des Forces
Le point « M » correspond à l’intersection de la direction de la force avec le solide. La force « F » peut donc être représentée de plusieurs manières puisqu’il s’agit d’un vecteur glissant. Cela signifie que l'effet d'une force sur un corps rigide ne change pas tant que sa ligne d'action reste la même, quel que soit le point d'application le long de cette ligne. Cependant, pour des corps déformables, le point d'application peut avoir une importance cruciale.
Les forces sont des grandeurs vectorielles, caractérisées par un point d'application, une direction, un sens et une intensité. Dans le contexte du sécateur, comprendre ces caractéristiques est essentiel pour analyser son fonctionnement. Par exemple, la force exercée par la main sur la poignée du sécateur a un point d'application spécifique, une direction orientée vers l'intérieur, un sens dépendant de l'action de serrage, et une intensité variable selon la force appliquée par l'utilisateur.
Les Réactions d'Appuis : Points de Contact avec l'Environnement

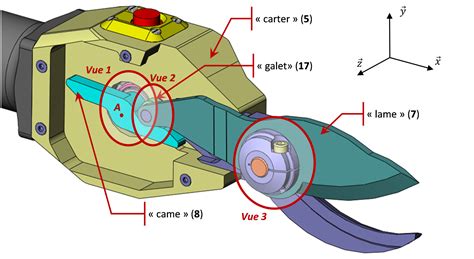

Les divers points de contact du système étudié avec son environnement sont appelés « réactions d’appuis ». Ces réactions sont essentielles pour maintenir l'équilibre du sécateur pendant son utilisation. Par exemple, le pivot central du sécateur constitue un appui qui génère des réactions. Lorsque l'utilisateur serre les poignées, les lames se rapprochent, et le pivot subit des forces internes. Les hachures représentent l' »environnement » dans les schémas mécaniques, signifiant les points de liaison ou d'appui avec l'extérieur.
Leviers et avantage mecanique
Pour les systèmes tridimensionnels, les réactions d’appui sont des combinaisons des trois cas précédents (appuis simples, rotules, encastrements). Un sécateur, bien qu'il opère principalement dans un plan, peut être soumis à des sollicitations tridimensionnelles, notamment si la branche à couper n'est pas parfaitement alignée avec le plan des lames, entraînant des efforts de torsion.
De la Statique à la Résistance des Matériaux
L’hypothèse d’indéformabilité retenue dans l’étude de la statique ne traduit pas la réalité. Si cette hypothèse est une simplification utile pour les premières analyses, elle est insuffisante pour le dimensionnement d'un outil tel que le sécateur. En effet, un sécateur doit résister à des contraintes importantes sans se déformer excessivement ni se rompre. C'est là qu'intervient la résistance des matériaux (RDM).
L’objectif de la résistance des matériaux est de permettre un dimensionnement rationnel et sûr des structures (en béton armé, en acier, en bois ou autre matériaux). Dans le cas du sécateur, cela implique de choisir les bons matériaux (aciers trempés pour les lames, matériaux résistants pour les poignées) et de concevoir les sections des différentes pièces (lames, pivots, poignées) pour qu'elles supportent les contraintes sans défaillance.
Les Charges et Contraintes dans le Sécateur
Dans l’étude des structures de bâtiment, les forces de pesanteur sont très nombreuses (poids propre des ouvrages, charges d’exploitation…). Pour le sécateur, bien que la pesanteur soit moins significative, les forces d'exploitation sont cruciales. Ce sont les forces exercées par l'utilisateur et les résistances offertes par la branche à couper. Ces forces génèrent des contraintes (forces internes par unité de surface) au sein des matériaux du sécateur.
Les lames du sécateur sont soumises à des contraintes de cisaillement et de flexion intense lors de la coupe. Le pivot est soumis à des contraintes de compression et de cisaillement. Les poignées sont soumises à des contraintes de compression et de traction. Un dimensionnement approprié, basé sur les principes de la RDM, permet de s'assurer que ces contraintes restent en dessous des limites admissibles des matériaux, garantissant ainsi la durabilité et la sécurité de l'outil.
Flexibilité et Rigidité : La Déformabilité Réelle
Si nous prenons un point matériel libre dans l’espace, ce point peut se déplacer dans toutes les directions, nous dirons qu’il est entièrement libre. En revanche, les composants du sécateur sont contraints. Cependant, même contraints, ils ne sont pas parfaitement rigides. La déformabilité est une propriété intrinsèque des matériaux. Lorsque l'utilisateur exerce une force sur les poignées, celles-ci se fléchissent légèrement, les lames se déforment sous la pression de la coupe, et même le pivot peut subir des déformations élastiques.
Ces déformations, bien que souvent invisibles à l'œil nu, sont prises en compte en résistance des matériaux pour prédire le comportement du sécateur sous charge. Un sécateur bien conçu est un équilibre entre rigidité (pour une coupe efficace) et une certaine souplesse (pour éviter la rupture fragile). La RDM permet de calculer ces déformations et de s'assurer qu'elles restent dans des limites acceptables pour la fonction de l'outil.
L'Importance du Choix des Matériaux
Le choix des matériaux est un aspect fondamental du dimensionnement en RDM. Pour un sécateur, l'acier est le matériau de prédilection pour les lames en raison de sa dureté et de sa résistance à l'usure après traitement thermique. Les poignées peuvent être faites de matériaux composites ou d'alliages légers pour réduire le poids de l'outil tout en conservant une bonne résistance mécanique.

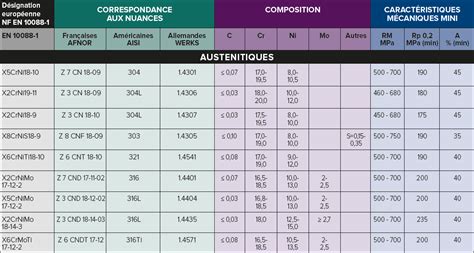

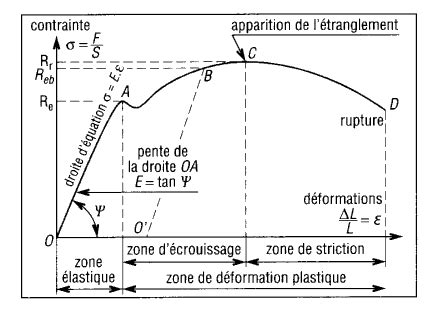

La connaissance des propriétés mécaniques des matériaux (module d'Young, limite élastique, résistance à la traction, etc.) est cruciale pour anticiper la performance du sécateur. Par exemple, un acier avec une limite élastique élevée pourra supporter des contraintes plus importantes avant de se déformer de manière permanente. Un matériau tenace sera moins susceptible de se fissurer ou de se rompre brusquement.
Conception et Optimisation du Sécateur
La conception d'un sécateur ne se limite pas à sa seule fonctionnalité de coupe. Elle intègre également des considérations d'ergonomie, de durabilité et de sécurité. Les principes de la statique et de la résistance des matériaux guident les ingénieurs dans l'optimisation de la forme des lames pour une coupe efficace, du dimensionnement des pivots pour une rotation fluide et robuste, et de la conception des poignées pour un confort maximal de l'utilisateur.
L'objectif est de minimiser les contraintes inutiles et de concentrer les efforts là où ils sont les plus utiles. Par exemple, la géométrie des lames est souvent étudiée pour créer un effet de levier optimal, réduisant la force nécessaire pour la coupe. Les matériaux composites sont parfois utilisés pour les poignées afin d'absorber les chocs et de réduire la fatigue de la main. En somme, la mécanique des solides et la résistance des matériaux sont indissociables de la conception et de la fabrication d'un sécateur performant et durable.
