La Herse Rotative KUHN : Une Technologie Avancée pour une Préparation Optimale du Lit de Semences

La herse rotative est un outil agricole fondamental pour la préparation du sol avant le semis, jouant un rôle crucial dans l'obtention d'un lit de semences optimal, favorisant ainsi la germination et le développement des cultures. Parmi les nombreuses options disponibles sur le marché, les herses rotatives KUHN se distinguent par leur renommée de robustesse et de performance. Cet article explore en détail les caractéristiques, l'utilité et les avantages des herses rotatives KUHN, en se basant sur les innovations des modèles HR 1030 et sur les spécifications générales de la gamme.

L'Excellence des Composants d'Entraînement Robuste KUHN

Les nouvelles herses rotatives HR 1030 conduisent la solide renommée de KUHN vers une nouvelle génération grâce à des fonctionnalités mises à jour et de meilleures performances. En se basant sur le succès de leurs prédécesseurs immédiats, les herses rotatives populaires HR 1004 D et HR 1030 disposent d’un arbre de transmission optimal d’une puissance de 270 HP à la prise de force avec des vitesses de rotor les plus accessibles de l’industrie. La nouvelle conception de rotors d’auges et d’engrenages lubrifiés à vie se traduit par une consommation de carburant moins élevée pour un meilleur rendement énergétique du tracteur.

Attelage et Boîte de Vitesses Centrale

Les modèles de la série HR 1030 sont compatibles avec les attelages de catégorie 2 et 3. En outre, les adaptateurs d’attelage rapide de catégorie 4N sont offerts en tant qu’option installée sur le terrain, permettant une flexibilité d'utilisation. Toutes les herses rotatives de la série HR 1030 sont équipées de série d’une prise de force à 1000 tr/min avec protection d’embrayage de type came. La boîte de vitesses centrale est dotée d’une pompe à huile intégrée et le roulement supérieur reçoit une injection d’huile fraîche pour une durée de vie prolongée. Le résultat est une puissance nominale de premier ordre allant jusqu’à 270 HP à la prise de force sur le modèle HR 4530. La boîte de vitesses centrale est également décalée vers l’arrière afin d’aider à maintenir l’arbre de prise de force à un angle plus plat pour réduire l’usure. Cette conception intelligente de l’entraînement du rotor et la robustesse du carter assurent une durée de vie maximale et une maintenance minimale.

Versatilité et Fiabilité des Vitesses de Rotor

Les engrenages doubles permutables installés dans la boîte de vitesses centrale prévoient deux vitesses de rotor de série. Au total, cinq trains d’engrenages de premier plan sont également offerts, y compris les engrenages préréglés en usine. Cette large gamme de vitesses de rotor permet aux opérateurs d’adapter la machine aux conditions de culture et de sol tout en continuant à fonctionner à la vitesse d’entrée optimale de la prise de force pour une meilleure efficience énergétique, une productivité et une préparation idéale du lit de semences. L'entraînement des rotors se fait par des roues dentées de grand diamètre. La transmission de la puissance vers les lames est ainsi toujours assurée par un nombre important de dents en prise. La plupart des herses rotatives KUHN sont équipées des boîtes de vitesses Duplex. Grâce à leurs pignons interchangeables, vous pouvez choisir la vitesse de rotation la plus appropriée à vos besoins. L'ensemble de la chaîne cinématique est protégée par un limiteur à déclenchement.

Conception Robuste de l'Auge à Engrenages et de l'Entraînement par Rotor

Les côtés de l’auge à engrenage principal sont en acier de 5/16 po (8 mm) d’épaisseur pour une rigidité structurelle extraordinaire. Les engrenages traités en acier forgé ont une forme convexe permettant d’orienter toutes les forces motrices vers le centre des roulements supérieurs. Ces roulements sont largement dimensionnés, avec entretoise préchargée, tandis que les roulements inférieurs sont maintenus et protégés par un boîtier monobloc de 28 mm d’épaisseur. Le couvercle fraisé et la bague d’étanchéité à cassette empêchent toute contamination qui pourrait endommager les engrenages ou les roulements. L’auge principale est lubrifiée à vie à l’aide de graisse extrême pression. Le puissant entraînement du rotor est entièrement protégé par un carter d'engrenage rigide. Le caisson, les paliers et les supports de lames forment un ensemble compact et très robuste, limitant les efforts de torsion sur le caisson. Le rotor est doté d'une poutre de grande rigidité sans entretien. Il n'y a pas d'engrenage en porte-à-faux grâce au profil bombé des roues dentées en acier forgé. Aucun entretien n'est à prévoir sur les roulements, leur disposition parfaite dans le palier génère un maintien permanent écartant tout risque de jeu. L'étanchéité est renforcée par une bague à cassette sur les HR et un joint à lèvre sur les HRB. Le centrage conique du support des lames (brevet KUHN) écarte tout risque de prise de jeu au niveau des cannelures. Le support de lames est de forme ovoïde ce qui évite les blocages de pierres et facilite leur évacuation.

Créer le Meilleur Lit de Semences avec KUHN

Une préparation optimale du lit de semences est un prérequis impératif pour obtenir une germination et un développement homogènes. De nombreux facteurs obligent à travailler dans des conditions différentes. Le large choix des lames et des équipements ainsi que la gamme étendue des vitesses proposées sont autant d'arguments qui conforteront l'agriculteur dans son choix pour une herse rotative KUHN.

Lames et Porte-Lames Innovants

Toutes les herses rotatives de la série HR 1030 sont équipées de série de lames de 12,4 po (315 mm) de long et 0,63 po (16 mm) d’épaisseur. Ces lames sont conçues pour réduire les besoins en énergie, tout en pénétrant jusqu’à 9,8 po (25 cm) de profondeur pour une préparation optimale du lit de semences dans divers domaines de culture. Les lames à revêtement dur DuraKUHN en option augmentent la durabilité et prolongent la durée de vie dans les conditions de sol abrasif. Les porte-lames ronds et plats sont disposés en prévoyant un dégagement important au-dessous de l’auge. La technologie Fast-Fit permet de changer les lames de façon rapide et simple, augmentant ainsi le temps de fonctionnement critique lorsque les délais de travail du sol sont très serrés. Les lames FAST-FIT sont montées de série sur les herses rotatives KUHN gamme HR 104-1004. Elles possèdent une forme biseautée et vrillée ce qui crée un environnement favorable pour la germination même en conditions difficiles (sols caillouteux, durs ou argileux). Elles sont également adaptées aux vitesses d'avancement élevées. Les lames OPTIMIX offrent une forme exclusive pour performer lors de la préparation du lit de semences en sols non labourés, après déchaumage ou décompactage ou suite à une destruction de prairie. Le design agressif des lames OPTIMIX assure un plus grand foisonnement de la terre et un meilleur mélange de la terre avec les résidus de culture. Pour augmenter la longévité, KUHN propose les lames DURAKUHN revêtues de carbure de tungstène. Des lames extra longues de 36 cm sont également disponibles pour un travail en profondeur.

Options de Rouleaux pour Toutes les Conditions

Avec trois options de rouleaux différentes au choix, les herses rotatives de série HR 1030 sont adaptées aux besoins de toute exploitation de taille commerciale.

• Rouleau arrière MaxiPacker : Le rouleau arrière MaxiPacker est offert de série sur tous les modèles de la série HR 1030. Avec un diamètre total de 21 po (535 mm), ce rouleau est polyvalent et fonctionne parfaitement dans la plupart des conditions de sol. Pour améliorer les performances en terrain humide et collant, des plaques de raclage montées entre les rangées de patins maintiennent le rouleau propre.
• Rouleau arrière MegaPacker : Malgré son diamètre total plus grand, 23,2 po (590 mm), le rouleau arrière MegaPacker en option a une conception semblable à celle du MaxiPacker de série. Cette caractéristique permet de réduire les besoins en énergie dans les conditions de travail les plus difficiles.
• MaxiCrumbler : Le rouleau arrière MaxiCrumbler, fourni en option, mesure 20,5 po (520 mm) de diamètre. Il est idéal pour le déchaumage des sols arides.

Un large choix de rouleaux est ainsi disponible pour toutes les conditions de sol, permettant une finition parfaite du lit de semences.

Contrôle Précis de la Profondeur et Barre de Nivellement

Le contrôle mécanique de la profondeur est fourni de série sur tous les modèles de la série HR 1030 et permet à l’opérateur de perfectionner la profondeur de travail en déplaçant un ensemble de goupilles. Pour améliorer le confort et la facilité d’utilisation, le contrôle hydraulique de la profondeur, en option, permet à l’opérateur de demeurer assis dans le siège du tracteur lors des réglages.

La barre de nivellement, de série, installée derrière les rotors contribue à aplanir le sol afin que le rouleau à l’arrière de la machine puisse achever la création d’un lit de semences idéal. La profondeur de la barre de nivellement s’ajuste mécaniquement à l’aide d’une manivelle qui permet l’élévation et l’abaissement. La barre de nivellement est également dotée de trois angles réglables manuellement en fonction des conditions et de la finition souhaitée du lit de semences. La position « arrière » est celle qui convient le mieux aux faibles profondeurs et aux vitesses plus élevées; la position intermédiaire fournit le meilleur nivellement; la position « avant » propulse le matériau vers les rotors pour une mise à niveau maximale des mottes. Le réglage en hauteur du rouleau se fait facilement à l'aide d'axes-butées et de plages à positions multiples. Libre vers le bas, le rouleau conserve toute son adhérence, même si la machine devait se soulever légèrement en cours de travail. La grande surface de contact évite tout matage par la forme arrondie de l'axe et de la butée. Une barre niveleuse indexée au rouleau assure l’émiettement, et ce de façon indépendante de la profondeur de travail des dents.

Le Rôle Essentiel de la Herse Rotative dans la Préparation du Sol

La herse rotative est un outil polyvalent dont les fonctions principales sont multiples et essentielles pour une agriculture performante. Elle est conçue pour travailler le sol en profondeur grâce à des dents montées sur des rotors à axe vertical. Ces rotors sont entraînés par la prise de force du tracteur, ce qui confère à la machine sa dynamique de travail.

Parmi ses rôles clés, on retrouve :

• Briser les mottes de terre : L'action rotative des dents permet d'émietter les mottes de terre, quelles que soient leur taille et leur densité. Cela transforme une structure de sol grossière en une texture plus fine et homogène, essentielle pour le développement racinaire.
• Aérer le sol : En remuant la terre, la herse rotative améliore la circulation de l'air au sein du profil du sol. Cette aération est vitale pour les micro-organismes du sol, mais aussi pour les racines des plantes qui ont besoin d'oxygène pour respirer et se développer. De plus, une bonne aération facilite la pénétration de l'eau.
• Préparer le lit de semence : C'est sans doute sa fonction la plus reconnue. La herse rotative crée un lit de semences meuble en surface, mais suffisamment rappuyé en profondeur pour assurer un bon contact entre la graine et la terre. Ce contact est indispensable pour une absorption efficace de l'eau et des nutriments par la jeune plantule.
• Rappuyer le sol : Le rouleau situé à l'arrière de la herse rotative, qu'il soit de type barre, à dents, ou autre, a pour fonction de compacter légèrement la surface du sol. Ce rappuyage évite le dessèchement superficiel et consolide le lit de semence, garantissant que la graine reste à la bonne profondeur.

Quand et Comment Utiliser une Herse Rotative ?

L'utilisation de la herse rotative s'inscrit dans une séquence de travaux du sol. Elle intervient généralement après un labour ou un déchaumage. Le labour, en retournant la terre, crée des mottes importantes qu'il faut ensuite affiner. Le déchaumage, quant à lui, permet de travailler la couche superficielle du sol, mais peut laisser une structure encore grossière. Dans ces deux cas, la herse rotative vient finaliser la préparation en émiettant, aérant et nivelant le sol.

Le moment idéal pour passer la herse rotative est lorsque le sol présente une humidité adéquate. Un sol trop sec sera difficile à émietter, tandis qu'un sol trop humide risque de se compacter excessivement et de former des croûtes lors du séchage, ce qui est préjudiciable à la germination.

La herse rotative peut être utilisée en plusieurs passages si nécessaire, mais l'objectif est souvent de réaliser une préparation optimale en un seul passage pour économiser du temps, du carburant et limiter le tassement du sol par le passage répété des roues du tracteur.

Les Avantages Clés de la Herse Rotative en Agriculture

L'adoption de la herse rotative comme outil de préparation du sol présente de nombreux avantages pour l'agriculteur :

• Préparation parfaite du sol en un seul passage : Grâce à son action combinée, elle peut souvent suffire à créer les conditions idéales pour le semis, réduisant ainsi le nombre d'interventions.
• Création optimale du lit de semence : La structure fine et homogène du sol favorise une germination rapide et uniforme des graines.
• Réduction du compactage : En limitant le nombre de passages et en répartissant la pression grâce à son rouleau, elle contribue à minimiser le tassement du sol, un problème majeur qui nuit à la structure du sol et au développement des racines.
• Meilleure aération du sol : L'oxygénation du sol est cruciale pour la vie microbienne et la santé des racines.
• Faciliter le travail du semis : Un sol bien préparé permet aux semoirs de travailler plus efficacement, en assurant une profondeur de semis régulière et un bon recouvrement des graines.
• Incorporation efficace des résidus de culture : Les dents de la herse rotative peuvent aider à enfouir les résidus de culture précédents, contribuant à leur décomposition et à l'apport de matière organique dans le sol.

L'Engagement de KUHN pour la Qualité et la Fiabilité

La marque Kuhn est reconnue dans le monde agricole pour la qualité professionnelle de ses machines, leur robustesse, leur sécurité, leur fiabilité et leur longévité. Ces caractéristiques sont particulièrement importantes pour des outils comme la herse rotative, qui sont soumis à des contraintes mécaniques importantes. La conception intelligente de l'entraînement du rotor et la robustesse du carter sont des éléments clés qui assurent une durée de vie maximale et une maintenance minimale. Les équipements KUHN sont connus pour leur qualité professionnelle, robustesse, sécurité, fiabilité et longévité.

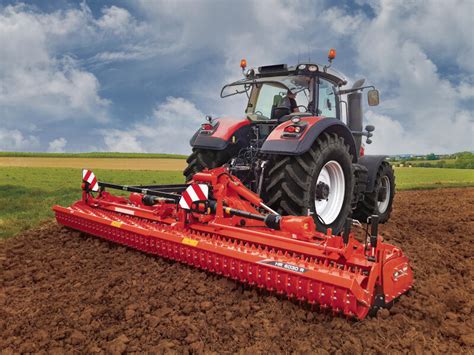

Pour gagner en débit de chantier, KUHN propose une gamme étendue de herses rotatives, notamment des modèles repliables comme les gammes HR R et RCS. Ces machines, avec des largeurs de travail allant de 4 à 8 mètres, sont adaptées à des tracteurs de forte puissance. Le boîtier central de ces machines est souvent équipé d'un refroidisseur d'huile, une protection contre les surchauffes qui ne nécessite aucun entretien et permet de multiplier les hectares travaillés tout en limitant les arrêts imprévus. La conception est entièrement pensée pour multiplier les hectares tout en limitant les arrêts.

KUHN met également l'accent sur le confort de l'utilisateur. Cela se traduit par des réglages manuels centralisés ou hydrauliques, des lames avec fixation "FAST-FIT" pour un changement rapide, et des rotors sans entretien. Ces innovations visent à rendre l'utilisation de la herse rotative plus efficace et moins contraignante. Les réglages hydrauliques de la profondeur de travail et de la barre niveleuse s’effectuent en cabine en continu. Les efface-traces sont optionnels. De même pour les rouleaux. Attelage cat. adaptation pour Quick Hitch cat.

Diversité des Modèles et Options chez KUHN

La gamme KUHN couvre un large spectre de besoins, des exploitations de petite taille aux grandes exploitations agricoles. Le constructeur propose une gamme de herse allant de 1.2m à 8m de largeur de travail. La puissance des tracteurs peut aller de 80ch jusqu’à 500ch.

• Herses rotatives HRB 122 - 152 - 182 - 202 : Cette gamme de herses rotatives offre une largeur de travail allant de 1,20 à 2,10 m pour une puissance de traction allant jusqu'à 80 ch.
• Herses rotatives HR 104-1004 / HRB 102-103 : Ces gammes de herses rotatives offrent une largeur de travail allant de 2,50 m à 6 m. Elles sont rigides ou repliables et utilisables en solo ou combinées à un semoir.
• Herses rotatives HR 1020-1030-1040 : Bénéficiez d'une largeur de travail de 3 à 4,50 m pour les herses rotatives rigides HR 1020-1030-1040.
• Herses rotatives HR 1030 R - HR 1040 R - HR 1042 R : Ces herses rotatives repliables offrent une largeur de travail allant de 5,00 à 8,00 m et sont adaptées à des tracteurs de forte puissance. La puissance maximale varie de 350 à 500 ch. selon les modèles. Capables d’atteindre 100 hectares préparés quotidiennement, ces machines lancées à l’automne 2016 misent sur leur conception robuste et renforcée mais également sur leur confort. L’ensemble des organes comprenant le boîtier central et carters latéraux avec circulateur d’huile, le caisson, l’entraînement des rotors, l’attelage, les transmissions de type Walterscheid P600 ainsi que la chaîne cinématique des HR 6040 R, HR 7040 R et HR 8040 R ont été dessinés de façon à pouvoir être animés par des tracteurs pouvant atteindre respectivement 460, 480 et 500 chevaux. Parfois employées dans des sols pierreux ou en présence de résidus importants, ces deux herses rotatives disposent de 3,5 rotors par mètre de largeur utile. Leur vitesse de rotation atteint un maximum 500 tr/min.
• Herses rotatives HR 1030 RCS - HR 1040 RCS : Les herses rotatives de la gamme HR RCS offrent une largeur de travail allant de 4,00 à 6,00 mètres. Elles ont été conçues pour travailler en solo ou en combiné avec une barre de semis céréales ou monograine (pour les versions 4,5 et 6 m).

Le choix d'une herse rotative doit tenir compte de la nature du sol (argileux, limoneux, sableux), de la taille de l'exploitation pour optimiser le temps de travail, et des besoins spécifiques des cultures. Les options de lames et de rouleaux disponibles permettent d'adapter la machine aux conditions spécifiques de chaque parcelle.

Châssis Central, Attelage et Chevalet Robuste

Sur les modèles de 4 et 5 m de largeur de travail, le châssis central est réalisé avec des profilés de forte section assurant une bonne rigidité et une grande résistance à la flexion et à la torsion. Pour encore plus de simplicité et de confort, certains modèles disposent du verrouillage hydraulique en position de transport. Le châssis central de la herse HR 6004 DR est composé d'un double cadre avant et arrière réalisé en profilé rectangulaire de forte section. Cette conception résiste à d'importants efforts de flexion et de torsion. L'attelage 3 points haute capacité est composé de chapes inférieures oscillantes qui facilitent l'attelage. Au travail, elles permettent de suivre le plus fidèlement possible le terrain. Elles sont fabriquées en acier traité. Les tourillons et axes sont bloqués en rotation pour offrir une fiabilité maximale. Le chevalet est conçu avec une plaque d'acier formée et soudée synonyme d'une grande résistance. Les herses rotatives repliables KUHN peuvent être utilisées en position rigide ou flottante grâce à leur châssis central articulé. En quelques minutes, par simple pivotement d'une cale à trou oblong, l'outil s'adapte aux conditions et au relief du terrain. Tous les modèles HRB série 103 DR et HR série 1004 DR sont équipés, de série, de déflecteurs latéraux réglables en hauteur pour une meilleure adaptation aux différentes conditions de travail. Articulés, ils disposent d'une sécurité par ressort de rappel.

Le Marché de l'Occasion et la Disponibilité des Pièces

Le marché de l'occasion pour les herses rotatives KUHN est actif, comme en témoigne la variété des modèles et des prix proposés. Des machines comme la HR 300 (3m, 3 000€) ou la HR 3001 (3m, 1991, 2 600€) montrent que des options plus anciennes et abordables sont disponibles. Des modèles plus récents comme la HR4030 (4m, 2021, 19 500€) sont également présents.

L'accessibilité des pièces détachées est un facteur déterminant pour la longévité et la maintenance d'un outil agricole. La mention de nombreuses références de pièces KUHN, telles que "pignon réf. 52513300", "déflecteur du palier réf. 52514000", "entretoise réf. 52527600", "grattoir référence 52532130" ou "52560010", "corps de palier réf. 52563710", "roulette réf. 52546800", "roue d'entrée 39d réf. 52598800", "arbre d'entrée réf. 52600920", et "plaque décroteur re référence 52593410", souligne l'importance du réseau de distribution KUHN pour assurer la disponibilité des consommables et des pièces d'usure. Kuhn estime qu’une journée d’immobilisation d’une herse rotative de grande largeur peut vous coûter jusqu’à 900 €.
