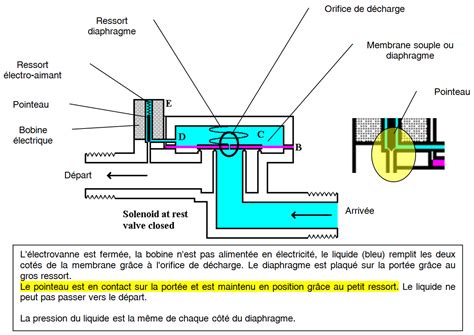

Dans l’univers de l’arrosage automatique, le mot électrovanne est incontournable. Les electrovannes arrosage sont aujourd’hui au cœur de tous les systèmes d’irrigation modernes. Pourtant, leur fonctionnement reste parfois flou pour de nombreux jardiniers amateurs. Une électrovanne, ou electro vanne, est un robinet automatisé qui s’ouvre ou se ferme grâce à un signal électrique. Compacte mais essentielle, l’électrovanne est un élément clé de tout système d’arrosage automatique.
Principes fondamentaux et rôle dans l'irrigation
L’electrovanne arrosage fonctionne comme un robinet intelligent relié à un programmateur. Une électrovanne distribue l’eau d’une zone ou d’un réseau, en fonction de votre réseau ou de votre pompe de puits. Une electrovanne pour arrosage automatique est indispensable dans les installations comportant plusieurs zones (pelouse, massifs, potager, haies…). Lorsque le programmateur envoie un signal électrique, le solénoïde s’active.
Les électrovannes offrent une automatisation complète du système. Leur étanchéité empêche toute fuite lorsqu'elles sont fermées, et leur poignée de réglage de débit permet d'ajuster avec précision la quantité d'eau distribuée. Certaines ont un fort débit et résistent à une forte pression pour arroser les parcs, les terrains de sport ou les parcelles agricoles. Soit en tournant le solénoïde, soit avec un système de clip à pousser, vous effectuerez cette manœuvre afin de compléter un arrosage principalement si les végétaux ont besoin de plus d’eau en raison des conditions climatiques.
Architecture du système et composants hydrauliques
Tout d'abord, l'eau est prélevée depuis un réseau via un coffre au sol, qui protège la prise et facilite l'accès pour l'entretien. Ceci permet de centraliser l'alimentation et d'assurer une connexion sûre et pratique au système d'irrigation. Avant toute distribution, il est conseillé d'installer une vanne manuelle. Un filtre est ensuite positionné sur la ligne principale. Quant à lui, le régulateur de pression est installé pour maintenir une pression optimale dans le réseau.
Le système d’arrosage automatique nécessite des électrovannes pour un bon fonctionnement. Ce sont des vannes automatiques qui simplifient votre système d'arrosage. Discrètement enterrées dans le coin du jardin, ce sont elles qui assurent la connexion de la tuyauterie et de la robinetterie à l’ensemble du réseau d'irrigation de votre jardin, d'un terrain de sport ou encore d'espaces verts. Elles se chargent également de l’ouverture et de la fermeture automatique ou manuelle des vannes.

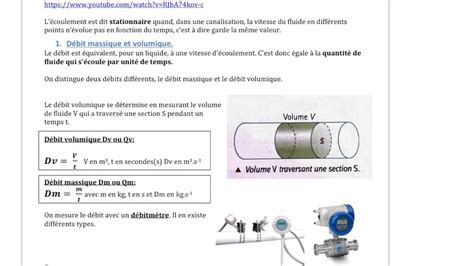

Dynamique des fluides : Pression et débit
La pression influence directement le fonctionnement d’une électrovanne d’arrosage. Les modèles indirects nécessitent une pression différentielle pour s’activer. Les électrovannes s’adaptent à différentes plages de pression. Celles à commande directe ou semi-directe fonctionnent sans pression différentielle minimale (0 bar). Les modèles indirects exigent au moins 0,5 bar. Les fluctuations de pression affectent la durabilité des électrovannes. Un différentiel trop élevé ou insuffisant peut entraîner des défaillances. Les variations brutales, comme les coups de bélier, endommagent les composants internes.
Pour mesurer la pression du réseau, utilisez un manomètre branché sur l’arrivée d’eau. Si nécessaire, installez un régulateur pré-taré ou réglable sur le robinet. La pression différentielle est la différence entre la pression d’entrée et celle de sortie. Le débit correspond au volume d’eau circulant par unité de temps dans un système d’arrosage. Il détermine la quantité d’eau délivrée à vos plantes. Pour calculer le débit nécessaire, multipliez la surface du jardin par la consommation moyenne. Un jardin de 100m² nécessite environ 400L/h (4L/m²/jour). Cette estimation varie selon les cultures et le climat.
Le diamètre de l’électrovanne influence directement son débit maximal. Un modèle 3/4″ supporte jusqu’à 5m³/h, tandis qu’une version 2″ gère 20m³/h. Une électrovanne sous-dimensionnée limite le débit, créant des pressions insuffisantes pour alimenter toutes les zones. À l’inverse, un modèle surdimensionné coûte plus cher sans apporter d’avantage technique. Adaptez le débit aux zones du jardin en utilisant des électrovannes avec réglage intégré ou en divisant le système en plusieurs circuits.
Gestion électrique : 9V vs 24V
Les électrovannes d’arrosage fonctionnent généralement en 9V ou 24V. Le choix dépend de l’installation électrique. La différence entre des électrovannes 9V et des électrovannes 24V se situe au niveau du solénoïde. La vanne 24 volts possède 2 fils de branchement de couleurs identiques alors que la vanne 9V dispose de fils différents, de couleur rouge et noir. La vanne 9V est uniquement pilotable par un programmateur autonome à piles tandis que la vanne 24V est pilotable par un programmateur branché sur secteur.
Les modèles 9V conviennent aux systèmes autonomes sans accès au courant. Elles s’installent facilement, réduisent les risques électriques. Leur faible consommation permet un fonctionnement sur piles. Les électrovannes 24V conviennent aux installations fixes sur secteur. Elles durent plus longtemps, s’adaptent aux grands jardins. Elles fonctionnent avec des programmateurs connectés. La compatibilité entre programmateur et électrovanne est importante. Un désaccord de tension empêche le bon fonctionnement. Vérifiez les spécifications techniques avant l’achat.
Qualité de l'eau et protection du réseau
La qualité de l’eau influence directement le bon fonctionnement des électrovannes. Les particules en suspension, la dureté ou l’acidité de l’eau provoquent des encrassements, des fuites ou des blocages. Les contaminants courants dans l’eau d’arrosage incluent les sédiments, le chlore, les ions métalliques et les bactéries comme E. coli. Ces éléments provoquent l’obstruction des passages d’eau ou la dégradation des joints.
Installer un filtre en amont protège l’électrovanne des particules dommageables. Le filtre doit être positionné avant l’électrovanne pour intercepter les impuretés. Les systèmes automatiques, comme les filtres autonettoyants, s’adaptent aux eaux de puits ou de rivière riches en particules. Nettoyez les filtres au moins une fois par mois, plus souvent en cas d’eau trouble.
Maintenance et durabilité des matériaux
Choisir une électrovanne facile à entretenir garantit une longue durée de vie au système d’arrosage. Les modèles accessibles évitent les coûts liés aux réparations fréquentes. Les caractéristiques facilitant l’accès aux composants incluent des boîtiers démontables sans outils spécifiques. Les modèles avec joints et membranes interchangeables sont préférables. Les composants captifs empêchent la perte de pièces durant le démontage. Les trous de chapeau ouverts par le bas évitent l’accumulation de saletés.
TUTO - Comment entretenir son nettoyeur haute pression
Effectuez l’entretien une à deux fois par an, plus souvent en cas d’eau calcaire. Commencez par débrancher le programmateur. Nettoyez les pièces avec de l’eau claire. Les outils basiques incluent clé plate, chiffon propre et eau de rinçage. Les pièces de rechange courantes sont les membranes, joints toriques et solénoïdes. Les matériaux utilisés déterminent la durabilité des électrovannes. Une résistance inadaptée entraîne des usures prématurées, des fuites ou des pannes. Les électrovannes s’assemblent en plastique, laiton ou acier inoxydable. Le plastique résiste à la corrosion dans des environnements neutres. Le laiton convient pour l’eau douce. Les matériaux doivent s’adapter aux contraintes. L’acier inoxydable 316 résiste à l’eau chlorée ou salée. Les joints EPDM tolèrent la chaleur. Les électrovannes en acier inoxydable atteignent une dureté de HRC60, limitant l’usure. Attention ! En hiver, votre arrosage enterré n’est pas à l’abri du gel.
Solutions programmables autonomes
Les électrovannes programmables, au même titre que les programmateurs avec piles, sont une solution pratique et intelligente pour programmer efficacement une station d’arrosage automatique dans toutes les zones isolées et les endroits où l’énergie électrique n’est pas disponible. Elles conviennent également aux petites parcelles ou comme complément de système d'arrosage. Le programmateur est directement installé sur une électrovanne pour automatiser votre système d'arrosage. L’installation de chaque modèle d’électrovanne programmable est spécifique mais généralement, elle s’ajoute directement sur le robinet ou sur une prise d’eau dans un regard. Elle est étanche, résiste à l'humidité et aux conditions difficiles, ce qui vous garantit son bon fonctionnement en toutes circonstances.
Arrosage Distribution, spécialiste des produits professionnels d'arrosage, propose une large gamme d'électrovannes programmables 9V des marques Rain Bird, Hunter et Claber. Les programmateurs à pile offrent une solution pratique pour automatiser l'arrosage de votre jardin, sans nécessiter de branchement électrique. Avec ces dispositifs intelligents, vous pouvez planifier avec précision l'arrosage de vos plantes pour qu'elles reçoivent l'eau nécessaire au moment opportun. La mobilité permet de placer le programmateur où vous le souhaitez sans vous soucier des contraintes électriques.
Sélection de technologies avancées
Le programmateur autonome Hunter Node 100 est la solution idéale pour piloter une station isolée, pour des sites dépourvus d'électricité. De plus, il répond parfaitement aux zones destinées au goutte à goutte. Le programmateur autonome à impulsion se monte rapidement et sans effort sur les électrovannes Hunter, sans vis, perceuses, ni fils. Le NODE-BT rend l'arrosage à pile pratique et confortable. Étant donné qu'il se contrôle totalement par le biais d'une application, vous éviterez de vous salir les mains à l'intérieur du boîtier d'électrovanne.

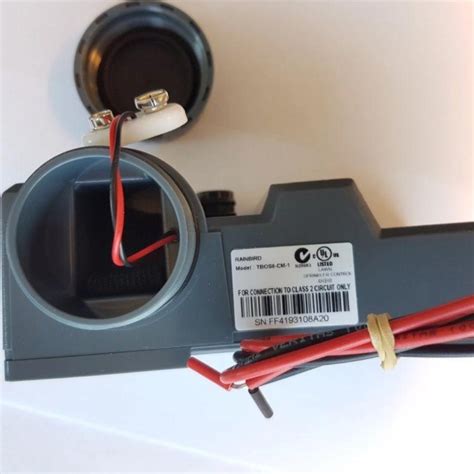

Grâce au programmateur à pile 9 V TBOS-BT et à l’application mobile gratuite de Rain Bird, vous pouvez programmer et contrôler votre arrosage à l’échelle commerciale depuis votre smartphone. Le kit panneau solaire évite l'utilisation de piles et permet un fonctionnement sans entretien, grâce à l'exploitation de l'énergie solaire. Le programmateur Rain Bird® ESP-9V combine une programmation intuitive à une conception robuste, qui lui permet de résister aux conditions les plus humides et poussiéreuses. Le programmateur à piles BAT-BT Bluetooth® est à la pointe de l'industrie avec jusqu'à cinq ans d'autonomie de batterie.
Le programmateur d'arrosage large écran à pile & Bluetooth Woobee Solem est doté d'un écran large permettant une lecture et une programmation facile. Grâce à son entrée compteur d'eau, il vous permettra d'agir en cas de fuite, de surconsommation ou de sous consommation d'eau. Son utilisation est parfaite pour les installations ne disposant pas d'alimentation électrique et susceptibles d'être immergées comme dans les regards de vannes. Le BL-AG est un programmateur d’irrigation agricole conçu pour les professionnels souhaitant irriguer leurs parcelles de manière simple. Grâce à l’application SOLEM, programmez vos stations (de 1 à 6) en simultané ou en séquentiel en toute sérénité.
Critères de sélection pour un système optimisé
Pour une sélection optimale de votre électrovanne d’arrosage, priorisez sa compatibilité avec le programmateur (9V/24V), un débit adapté à votre surface et une installation en tenant compte de la pression et des matériaux résistants. Mesurez précisément ces paramètres avant l’achat : une électrovanne bien choisie garantit un système efficace, évitant gaspillage et pannes.
Pour votre petit jardin de ville, une électrovanne 9V avec un programmateur à piles sera parfait. C'est simple à installer et ça fait le job. Pour un grand jardin ou une exploitation agricole, il faudra une électrovanne 24V avec un programmateur branché sur le secteur. C'est du solide, ça gère les gros volumes d'eau et ça va durer dans le temps. Avant de plonger dans le grand bain, il faut comprendre leur fonctionnement. Ce n'est pas vraiment très compliqué, mais il y a tout de même plusieurs modèles. Au final, c'est un peu comme choisir une voiture : il y a celle qui consomme peu, celle qui va vite, et celle qui peut transporter toute la famille.
Le câblage électrique des électrovannes suit des règles précises. Reliez chaque électrovanne au programmateur avec des fils dédiés. Protégez les connexions contre l’humidité. Les électrovannes 9V conviennent aux systèmes autonomes sans accès au courant. Elles s’installent facilement, réduisent les risques électriques. Leur faible consommation permet un fonctionnement sur piles. Les électrovannes 24V conviennent aux installations fixes sur secteur. Elles durent plus longtemps, s’adaptent aux grands jardins. Elles fonctionnent avec des programmateurs connectés. La compatibilité entre programmateur et électrovanne est importante. Un désaccord de tension empêche le bon fonctionnement. Vérifiez les spécifications techniques avant l’achat.
L'installation de chaque modèle d’électrovanne programmable est spécifique mais généralement, elle s’ajoute directement sur le robinet ou sur une prise d’eau dans un regard. Elle est étanche, résiste à l'humidité et aux conditions difficiles, ce qui vous garantit son bon fonctionnement en toutes circonstances. Investir dans nos programmateurs à pile, c'est investir dans la praticité et l'efficacité de l'arrosage de votre jardin. Vous n'avez plus besoin de vous soucier de l'alimentation électrique. Ces dispositifs autonomes s'occupent de tout pour vous, vous permettant de profiter pleinement de votre jardin sans stress. Explorez notre gamme de programmateurs à pile dès maintenant et faites le choix de la mobilité pour un jardin prospère. Chez Jardinet, nous nous engageons à vous fournir des produits de haute qualité pour un jardinage réussi et respectueux de l'environnement.
