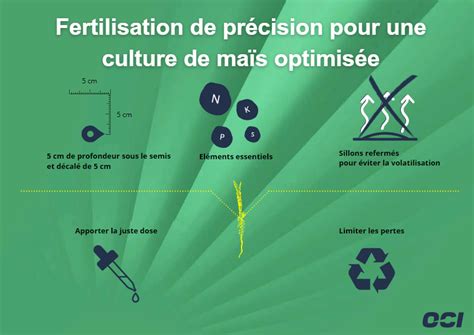

Aujourd'hui, aucune exploitation agricole ne peut se permettre de fertiliser au hasard. L'impératif de précision dans l'épandage des nutriments est devenu une pierre angulaire de l'agriculture moderne, influencé par plusieurs facteurs économiques et environnementaux. Le prix des engrais augmente, les conditions météorologiques sont de plus en plus imprévisibles et les agriculteurs disposent d'une seule période pour effectuer l'application. Dans ces conditions, un équipement rapide, précis et sans temps d'arrêt inutile est essentiel pour garantir la rentabilité et la durabilité des pratiques agricoles.
Les fabricants d'engrais recommandent précisément les doses pour chaque culture, basées sur des années de recherche et de développement. Cependant, même les meilleures valeurs indiquées dans les tableaux seront inefficaces si l'engrais est réparti de manière inégale sur le champ. C'est là qu'un bon épandeur entre en jeu : il élimine ces problèmes en couvrant le champ uniformément, en réduisant le gaspillage d'engrais et en s'adaptant aux conditions, tant du sol que de la météo. La machine elle-même ne représente que la moitié du travail ; le type d'engrais, la vitesse de conduite et surtout les systèmes de contrôle embarqués jouent un rôle déterminant. Pour les engrais minéraux, plus les granulés sont uniformes et secs, plus il est facile d'obtenir une couverture homogène. Une vitesse excessive peut perturber l'uniformité de l'épandage, entraînant une couverture imprécise du champ ou des espaces vides entre les bandes.
Les Fondamentaux de l'Épandage : Du Simple au Sophistiqué
À première vue, un épandeur d'engrais cela paraît simple. Tout commence par une trémie remplie d'engrais sous forme de granulés, de poudre ou de mélange. La gravité déplace le matériau vers le bas, où il atteint le mécanisme de dosage. Selon le modèle, il peut s'agir d'une vanne coulissante, d'une vis sans fin ou d'un système à cliquet. L'engrais est ensuite acheminé vers l'élément d'épandage.
Dans le cas des engrais populaires, les épandeurs à disques sont des systèmes répandus, constitués d'un ou deux disques à rotation rapide munis d'aubes. L'engrais tombe sur le disque qui, en tournant à grande vitesse, projette les granulés latéralement. L'angle, la longueur, la vitesse de rotation et la position de l'aube par rapport à la sortie influencent la portée et l'uniformité de l'épandage. Les modèles à pendule introduisent l'engrais dans un tuyau oscillant, généralement à l'aide d'un excentrique.
Les plus avancés sont les épandeurs pneumatiques. Ici, l'engrais se déplace dans un flux d'air généré par une soufflerie. Un système de tuyaux et de distributeurs assure une distribution d'engrais d'une précision exceptionnelle, même avec des granulés de forme irrégulière ou des conditions météorologiques changeantes. Ces systèmes intègrent souvent des technologies de pointe, comme le GPS avec RTK, qui permet un épandage avec une précision inférieure à 10 cm, garantissant que l'engrais est distribué exactement là où il est nécessaire.
Les Spécificités de l'Épandage de Fumier : Un Défi d'Hétérogénéité
Contrairement aux engrais minéraux dont la composition est généralement homogène, le fumier présente une nature intrinsèquement hétérogène. Difficile de faire plus hétérogène qu’un fumier. Les conditions d’élevage, de stockage et la qualité de la paille influencent fortement sa composition et sa structure. Impossible dans ces conditions de raisonner son épandage avec autant de précision que pour un engrais minéral sans l'aide de technologies sophistiquées. Cette hétérogénéité rend la régulation de la quantité épandue particulièrement complexe, mais cruciale pour une fertilisation efficace et respectueuse de l'environnement.
Le premier enjeu est de régulariser la quantité épandue. Face à cette problématique, les constructeurs adoptent peu à peu des solutions innovantes, notamment la régulation du Débit Proportionnel à l'Avancement (DPA) associée à la pesée embarquée. Cela marque une évolution majeure par rapport aux méthodes empiriques, permettant une gestion plus scientifique et économique des apports nutritifs.
RABAUD : Présentation de l'épandeur de compost FERTIDIS 3000
Le Débit Proportionnel à l'Avancement Massique (DPA massique)
Le DPA massique est une avancée technologique majeure pour l'épandage de fumier. Avec cette information sur le poids de fumier obtenue en temps réel, il est possible de réguler la quantité épandue. L’épandeur à fumier utilise le DPA, mais il s’agit ici d’un DPA massique, car on tient compte de l’hétérogénéité du produit. Le principe est de maintenir une dose cible par unité de surface, quelles que soient les variations de la vitesse d'avancement du tracteur ou les propriétés physiques du fumier.
L’information sur le poids mesuré au niveau des capteurs est transmise à l’ordinateur de bord. En fonction des réglages et des consignes de dose à l’hectare sélectionnés par le chauffeur, le calculateur gère automatiquement la vitesse d’avancement du fond mouvant, l’ouverture de la porte guillotine, la vitesse des hérissons et, le cas échéant, la rotation des disques de la table d’épandage. Ce pilotage actif est rendu possible par une série de composants électro-hydrauliques et électroniques, notamment les électrovannes, qui agissent comme l'interface entre le cerveau numérique de l'épandeur et ses organes mécaniques.
Avec ce DPA massique, la quantité de fumier épandue est homogène sur toute la parcelle. Il est aussi possible de l’utiliser pour réaliser de la modulation intraparcellaire sur la quantité épandue, permettant d'adapter les doses aux besoins spécifiques de différentes zones du champ, optimisant ainsi l'utilisation des nutriments et réduisant les surplus.
Systèmes de Pesée Embarquée : La Clé de la Mesure en Temps Réel

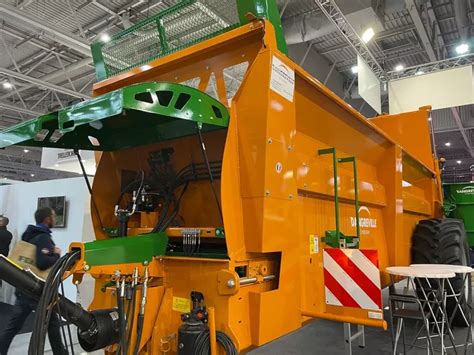

Pour que le DPA massique soit efficace, une mesure précise du poids du fumier dans la caisse de l'épandeur est indispensable. Plusieurs solutions plus ou moins coûteuses sont disponibles pour évaluer la masse de fumier, chacune avec ses propres avantages et limitations.
La solution la plus simple réside dans le fait de monter un capteur de pression sur le vérin de la suspension du timon. Ce procédé ne convient toutefois qu’aux tonnages importants, car, sur les petits chargements, les variations de poids sont trop peu importantes pour être détectées par le capteur. La précision de cette méthode est suffisante pour une estimation générale, mais peut manquer de finesse pour des applications exigeantes.
Sur le même principe, il est possible de monter des capteurs de pression sur les trains roulants s’ils sont suspendus hydrauliquement. Cette solution fonctionne souvent en combinaison avec le capteur du vérin de suspension du timon, offrant une mesure plus complète. Toutefois, même cette approche combinée présente des limites : la mesure massique manque encore un peu de précision puisqu’elle ne tient pas compte de la régularité du remplissage de la benne, un facteur crucial pour le fumier dont la densité peut varier fortement.
La technique la plus efficace mais aussi la plus coûteuse consiste à équiper la caisse d’un faux châssis de pesons, comme cela peut se pratiquer pour les distributeurs d’engrais solides. Des capteurs de charge, ou pesons, sont intégrés dans ce faux châssis, mesurant le poids total de la caisse et de son contenu avec une grande exactitude. La pesée est alors nettement plus précise, en particulier lorsque le remplissage de la caisse n’est pas homogène, ce qui est très fréquent avec le fumier. Le revers de la médaille est que ce faux châssis augmente le poids à vide de l’épandeur et diminue d’autant la charge utile de la caisse, un compromis à considérer pour les agriculteurs.
Anticipation du Comportement du Fumier dans la Caisse
L'épandage de fumier ne se limite pas à la simple mesure du poids et à la régulation du débit ; il doit également prendre en compte la dynamique du matériau à l'intérieur de la caisse. Lors de l’épandage, la hauteur du tas de fumier dans la caisse subit des variations. Elles sont assez faibles dans un premier temps avec la dispersion du chargement, et plus conséquentes dans un second temps. La voûte de fumier formée se fracture en se déplaçant vers l’arrière de la caisse. Cet effondrement génère un talus d’éboulis avec une variation de la masse volumique du produit en raison du foisonnement.
Pour pallier ces phénomènes complexes, des systèmes comme le dispositif Rollcontrol Access-cible de Rolland ont été développés. Ce système prend en compte l’évolution de la forme du tas dans la caisse pour adapter le mouvement de la porte et la vitesse du tapis. Afin de garantir le débit massique en sortie de caisse, Rolland a développé Rollcontrol Access-cible. Ce dispositif se fonde sur des courbes prédictives d’évolution de la masse volumique et des profils d’évolution d’éboulement du tas. Ce logiciel avancé va piloter le mouvement de la porte et la vitesse du tapis en fonction de ces données afin d’obtenir une meilleure précision et une meilleure régularité longitudinale d’épandage. Cette connaissance du comportement du fumier évite par exemple d’utiliser un capteur de mesure de la hauteur du tas, simplifiant la conception tout en améliorant la performance.
Analyse des Éléments Fertilisants en Temps Réel : Vers une Précision Inégalée

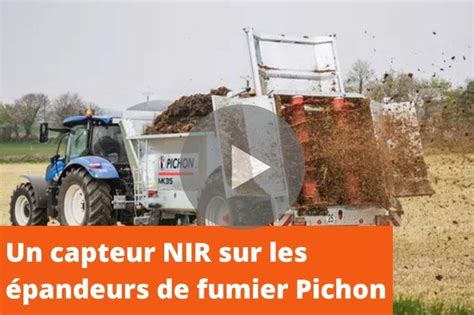

L'étape ultime pour optimiser l'épandage de fumier réside dans l'analyse en continu de sa composition nutritive. Contrairement à ce qui se pratique pour le lisier, l’analyse en continu du fumier en est encore à ses balbutiements, mais des progrès significatifs sont réalisés. Le groupe Samson a développé le premier capteur NIR (Proche Infrarouge) pour son épandeur à fumier Pichon grâce à une collaboration fructueuse avec l’Inrae.
L’organisme de recherche a analysé 500 fumiers différents, du plus pailleux au plus pâteux, et mémorisé tous les spectres obtenus dans la base de données Epsolys. Le capteur NIR utilise la méthode de spectroscopie en proche infrarouge. Un échantillonnage est prélevé à intervalle régulier, souvent plusieurs fois par seconde à la sortie de la caisse. Les résultats obtenus sont comparés à la base de données Epsolys et permettent de déterminer le taux de matière sèche, l’azote ammoniacal ainsi que le taux de carbone, de phosphate et de potassium dans le fumier solide.
Sur les épandeurs Samson et Pichon équipés de l’analyse de fumier, il devient alors possible de raisonner l’apport de fumier en fonction des besoins précis en N, P ou K du sol et de la culture. La régulation de la quantité de fumier s’effectue en modifiant la vitesse du tapis, pilotée électroniquement. Cette analyse quantitative des nutriments permettra à terme une régulation de l’épandage par rapport à l’un des composants au choix, ouvrant la voie à une fertilisation ultra-personnalisée. L’objectif final est de réduire fortement le recours aux engrais minéraux, avec des bénéfices économiques et environnementaux considérables.
Le Rôle Crucial de l'Électrovanne dans les Systèmes de Contrôle
Au cœur de tous ces systèmes de précision, que ce soit pour le DPA massique, la gestion du comportement du fumier ou la régulation basée sur l'analyse NIR, se trouve un composant électromécanique essentiel : l'électrovanne. Une électrovanne est une vanne contrôlée électriquement, couramment utilisée pour contrôler le débit de fluides (liquides ou gaz) dans les systèmes hydrauliques et pneumatiques. Dans le contexte des épandeurs de fumier modernes, elle constitue l'interface vitale entre les commandes électroniques du calculateur de bord et les actionneurs hydrauliques qui mettent en mouvement les différentes parties de la machine.
Le calculateur de l'épandeur, recevant des données des capteurs de poids, de vitesse d'avancement, et potentiellement du capteur NIR, prend des décisions en temps réel pour ajuster les paramètres d'épandage. Ces décisions se traduisent par des signaux électriques envoyés aux électrovannes. Les électrovannes, à leur tour, régulent le flux d'huile hydraulique vers les vérins ou les moteurs hydrauliques qui contrôlent la vitesse du fond mouvant, l'ouverture de la porte guillotine, et la vitesse de rotation des hérissons ou des disques d'épandage.
Par exemple, lorsque le calculateur détermine qu'une augmentation du débit de fumier est nécessaire, il envoie un signal à l'électrovanne associée au moteur hydraulique du tapis. Cette électrovanne s'ouvre proportionnellement pour permettre à une plus grande quantité d'huile hydraulique d'atteindre le moteur, augmentant ainsi la vitesse du tapis. De même, pour ajuster l'ouverture de la porte guillotine, des électrovannes dirigent l'huile vers un vérin hydraulique, qui déplace la porte avec une grande précision. L'entraînement hydraulique des disques d'épandage, mentionné pour les épandeurs d'engrais, assure un fonctionnement régulier même sous forte charge, et sa commande est également assurée par des électrovannes proportionnelles permettant une modulation fine de la vitesse.
Les épandeurs AMJ AGRO, par exemple, créent des équipements qui améliorent véritablement le travail quotidien aux champs. L'entraînement hydraulique des disques d'épandage assure un fonctionnement régulier même sous forte charge, tandis que la commande électronique des volets garantit un dosage précis de l'engrais. Cette "commande électronique des volets" repose intrinsèquement sur l'action rapide et précise des électrovannes, qui répondent aux signaux du système de contrôle, souvent intégré avec un GPS et un RTK pour une précision spatiale optimale.
L'Intégration Hydraulique et Électronique : Défis et Solutions
Les systèmes hydrauliques des tracteurs modernes, souvent équipés de pompes à gros débit de type Load Sensing, sont parfaitement adaptés pour alimenter ces systèmes. Une pompe Load Sensing fournit le débit dont l'outil a besoin en s'adaptant à la demande, évitant ainsi un gaspillage d'énergie et de puissance. Cette efficacité est cruciale pour les épandeurs modernes, qui exigent des flux hydrauliques modulés en permanence par les électrovannes.
Cependant, la conception et l'installation de ces systèmes nécessitent une expertise technique. Il est clair qu'un moteur hydraulique fuira s'il est raccordé sur un push-pull sur le retour sans une configuration appropriée, ce qui souligne l'importance d'une ingénierie hydraulique correcte. Les solutions modernes intègrent souvent des blocs de vannes électro-hydrauliques complexes, où plusieurs électrovannes sont regroupées et optimisées pour le contrôle simultané de multiples fonctions.
Contrastant avec les méthodes rudimentaires d'antan, où, pour être sûr de ne pas avoir un débit d'hydraulique trop important, on pouvait brider avec un opercule calibré la sortie de la pompe hydraulique d'un tracteur ancien, les électrovannes proportionnelles offrent une finesse de contrôle inégalée. Elles permettent de moduler très précisément le débit et la pression, ce qui est indispensable pour les exigences de l'agriculture de précision.
La question d'une centrale hydraulique par outil, bien que techniquement possible, se heurte rapidement à des considérations pratiques et économiques. Outre la complexité de gestion et de maintenance, les coûts sont prohibitifs pour la plupart des exploitations. C'est pourquoi l'intégration des fonctions hydrauliques de l'épandeur avec le système hydraulique du tracteur, via des électrovannes et un calculateur sophistiqué, est la norme actuelle, offrant le meilleur compromis entre performance, coût et facilité d'utilisation.
RABAUD : Présentation de l'épandeur de compost FERTIDIS 3000
En somme, l'électrovanne est un composant discret mais fondamental, agissant comme le maillon essentiel entre l'intelligence numérique des systèmes de contrôle (DPA massique, pesée, analyse NIR) et la force motrice hydraulique des épandeurs de fumier. Sa fiabilité et sa précision sont directement liées à l'efficacité de l'épandage, permettant aux agriculteurs de maximiser leurs rendements, d'optimiser l'utilisation des ressources et de s'inscrire dans une démarche agricole plus durable.
