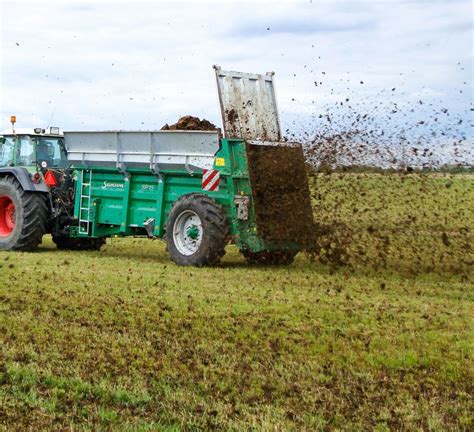

L'évolution de l'agriculture moderne, en pleine mutation dans l’agroenvironnement, nécessite aujourd’hui des machines de plus en plus performantes pour l’épandage des matières solides. Face à des contraintes croissantes d'accessibilité, de préservation des sols et d'efficacité opérationnelle, les épandeurs de fumier à caisse étroite se sont imposés comme une solution de choix, offrant un équilibre optimal entre capacité, maniabilité et technologie. Ces équipements, conçus pour opérer avec précision même dans les conditions les plus exigeantes, sont le fruit d'innovations constantes visant à améliorer tant la qualité de l'épandage que le confort d'utilisation.
Les Principes Fondamentaux de la Conception à Caisse Étroite
Le concept de l'épandeur à caisse étroite repose sur plusieurs principes directeurs qui ont conduit au succès de ce type de machines : la légèreté, la robustesse et la facilité d'entretien. Ces caractéristiques combinées garantissent une durabilité accrue et une grande maniabilité, des atouts essentiels dans les exploitations agricoles contemporaines. Un épandeur à caisse étroite se démontre aussi économique tant d'un point de vue budgétaire qu'énergétique, contribuant à réduire les coûts d'exploitation globaux.
À première vue, on pourrait penser qu’une caisse étroite a une capacité moindre qu’une large. Cependant, en comparant les volumes réels, ceci s’avère rapidement être une illusion d'optique. Les caisses étroites profitent effectivement d’un design surbaissé et de deux côtés bien souvent plus hauts que sur les épandeurs à caisses larges. Ce surbaissement permet entre autres de faciliter considérablement le chargement des matières, tout en conservant une stabilité remarquable sur divers terrains.
Ingénierie des Matériaux et Protection Maximale : La Durabilité au Cœur de la Conception
La longévité d'un épandeur de fumier est directement liée à la qualité des matériaux utilisés et aux techniques de protection mises en œuvre. Pour une protection maximale, et donc une durabilité accrue, la plupart des composants des épandeurs modernes sont galvanisés à chaud. Le processus de galvanisation implique que le zinc pénètre dans le métal, le rendant ainsi insensible aux grattes provoquées par des branches d’arbres ou d’autres facteurs environnementaux agressifs, garantissant une résistance supérieure à la corrosion et à l'usure mécanique.
L'utilisation d'acier à haute limite élastique (HLE) est une autre pierre angulaire de la conception des épandeurs à caisse étroite. Qu'il s'agisse de la caisse monocoque ou d'autres composants structurels, tels que le timon ou le cadre des hérissons, cet acier se caractérise par ses propriétés de résistance et de dynamisme. L'acier HLE permet d'éviter l'ajout de renforts latéraux de caisse, ce qui offre ainsi un poids à vide considérablement réduit. Cette légèreté contribue non seulement à une meilleure efficacité énergétique du tracteur, mais aussi à une moindre compaction du sol, un avantage agronomique non négligeable. La caisse en acier HLE 550 haute résistance, formée par plis successifs, dispose par exemple d’un bandeau supérieur rectangulaire ultrarésistant, renforçant encore sa robustesse.
Le Tapis d'Épandage : Fiabilité et Précision du Dosage
Le cœur de la fonction d'épandage réside dans le système de tapis qui assure l'acheminement régulier du fumier vers les organes d'épandage. Les épandeurs modernes sont équipés de tapis sophistiqués, conçus pour résister aux contraintes les plus intenses. Le tapis est typiquement composé de deux chaînes marines de très haute qualité, telles que des chaînes Ø 14 mm ou Ø 16 mm de grade 80. Le grade 80 représente le plus haut grade en chaînes de traction existant actuellement, témoignant d'une résistance exceptionnelle à la rupture et à l'usure. Ces chaînes sont soudées à des lattes à profils fermés ou boulonnées, formant une surface continue et robuste.
Le tapis se déplace sur une tôle de fond galvanisée et boulonnée, une conception qui rend la tôle aisément remplaçable en cas d’usure, facilitant l'entretien et prolongeant la durée de vie de l'équipement. De plus, ce tapis est muni de tendeurs latéraux facilement accessibles, permettant un ajustement rapide et précis de la tension des chaînes pour garantir un fonctionnement optimal et éviter les bourrages. La caisse, grâce à sa forme monocoque, est conçue pour former un canal rectiligne, amenant le fumier de manière uniforme et contrôlée vers le cadre de hérissons, assurant ainsi une répartition homogène des matériaux.
Le réglage du débit électrique du tapis est une fonctionnalité avancée, souvent combinée à une pompe et un réglage du débit, qui permet un contrôle précis de la quantité de matière épandue. Des options comme des chaînes 13 ou 18 tonnes au lieu de 9 tonnes peuvent être sélectionnées pour des applications nécessitant une robustesse accrue.
Les Organes d'Épandage : Hérissons Verticaux et Tables à Épandage
La qualité de l'épandage est directement tributaire des organes qui projettent le fumier sur la parcelle. Les épandeurs à caisse étroite sont fréquemment équipés de deux hérissons verticaux. Ces derniers tournent à une vitesse de rotation élevée, souvent autour de 423 tours par minute, et projettent la matière à épandre grâce à leurs crocs boulonnés, fabriqués en acier HARDOX 450. Cet acier, connu pour sa haute résistance à l'abrasion, garantit une longue durée de vie des dents, même lors de l'épandage de matériaux fibreux et abrasifs. La taille des crocs peut varier, par exemple, 70 x 10 mm pour la plupart des modèles, avec des adaptations spécifiques comme 50 x 8 mm pour des versions plus compactes (ex: modèle S4008). La largeur d’épandage de ces systèmes varie généralement de 7 à 12 mètres, en fonction des produits épandus et des réglages.
Epandeur Perard : table d'épandage vs hérissons verticaux
Pour d'autres types d'épandeurs, notamment les épandeurs à table, l'épandage est assuré par un système différent. Par exemple, des tables à deux vis horizontales de 650 mm de diamètre peuvent alimenter deux plateaux de 1 200 mm de diamètre, chacun muni de 8 palettes. Ces systèmes sont conçus pour une grande largeur de travail et une excellente homogénéité.
L’entraînement des spires ou des hérissons se fait généralement côté tracteur moyennant un cardan, souvent un cardan standard avec boulon de cisaillement ou un cardan à grand angle un côté, avec boulon de cisaillement, assurant une sécurité en cas de surcharge. Ce cardan anime alors à 1 000 tr/min un boîtier de renvoi sur lequel sont couplés les organes d'épandage, garantissant la puissance nécessaire à un épandage efficace. Une boîte de réduction 1000-540 t./min. peut également être présente pour s'adapter à différentes prises de force de tracteur.
Suspension, Essieux et Freinage : Confort et Sécurité sur Tous les Terrains
Le train roulant des épandeurs est un élément crucial pour le confort de roulage, la stabilité et la sécurité, particulièrement à grande vitesse ou sur terrains accidentés. Les épandeurs de fumier Siroko, par exemple, sont tous équipés en standard d’une suspension du timon par lames de ressort paraboliques transversales. Ce système offre non seulement un confort de roulage inégalé, même à grande vitesse, mais permet également de maintenir la ligne de traction en continu sans déformation, réduisant ainsi les contraintes sur le tracteur et l'épandeur. Des options de suspension avancées sont disponibles, comme une suspension du timon par azote ou un timon souple en caoutchouc, pour un amortissement encore plus efficace. Certaines configurations peuvent être sans suspension sur l’essieu et le timon, avec une suspension en option.

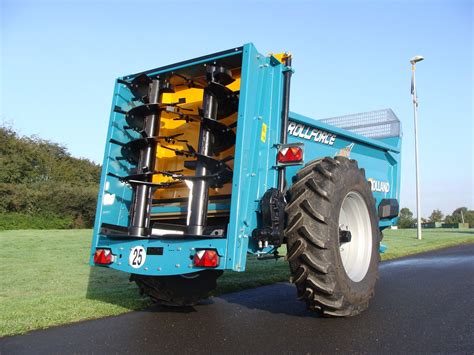

L’essieu surdimensionné des épandeurs, boulonné sous la caisse monocoque, apporte une grande solidité pour le travail intensif. De plus, celui-ci est souvent déplaçable, ce qui permet un équilibrage parfait avec suffisamment de poids à l’œillet, quelle que soit la configuration de pneumatiques. Ce montage ou le passage vers des roues de plus gros diamètre sont donc rendus possibles sans toucher au moteur hydraulique du tapis ni à d'autres éléments obstruants, offrant une grande flexibilité d'adaptation. Les épandeurs peuvent également être équipés d'un essieu pont moteur pour une traction supplémentaire ou d'un essieu coulissant hydraulique pour une meilleure maniabilité. Pour la protection contre les projections, des garde-boues en plastique peuvent être installés au-dessus des roues.
En matière de freinage, la sécurité est primordiale. Les épandeurs sont souvent équipés de freins pneumatiques double circuit en standard. Alternativement, ils peuvent être dotés d'un système de freins hydrauliques à deux tuyaux. La possibilité de choisir entre freinage hydraulique ou pneumatique est offerte pour s'adapter aux préférences de l'utilisateur et aux réglementations locales.
Contrôle et Automatisation : Vers l'Épandage Intelligent
La précision du dosage à l’hectare est un facteur clé pour une fertilisation optimale et respectueuse de l'environnement. Le dosage se fait facilement en combinant la vitesse d’avancement du tracteur à celle du tapis, grâce à un potentiomètre généralement présent à portée de la cabine du tracteur.
Les avancées technologiques ont mené à des systèmes de contrôle sophistiqués. Une commande électro-hydraulique des fonctions hydrauliques (Load Sensing - LS) permet une gestion fluide et efficace des différentes actions de l'épandeur. Pour une automatisation poussée, des systèmes comme le SMART SPREADER intègrent une commande digitale avec DPA (Dosage Proportionnel Automatique). Cette technologie permet d'intégrer toutes les fonctions de l’épandeur, offrant un contrôle précis et automatisé du processus d'épandage, garantissant une répartition uniforme et adaptée aux besoins spécifiques des cultures.
Des fonctionnalités supplémentaires améliorent la polyvalence et la sécurité de l'opérateur. Une porte hydraulique guillotine avec indication de hauteur à l'avant peut être installée, offrant un contrôle visuel précis. Une porte guillotine galvanisée peut également venir en aide au dosage. Pour protéger les hérissons et les matériaux, un couvercle hydraulique ou mécanique peut être placé derrière eux. Un volet de bordure peut également être ajouté pour un épandage précis en lisière de parcelle. Des phares de travail sont essentiels pour les opérations nocturnes ou par faible luminosité. Enfin, une béquille hydraulique, parfois accompagnée d'une pompe à main, facilite l'attelage et le dételage de l'épandeur.
Diversité des Épandeurs : Des Caisse Étroites aux Modèles XXL
Si les épandeurs à caisse étroite sont la vedette pour leur maniabilité, le marché offre une gamme étendue de solutions adaptées à chaque besoin.
JOSKIN : Le Siroko et le Tornado, des Références en Caisse Étroite
Les épandeurs JOSKIN Siroko et Tornado incarnent parfaitement le concept de l'épandeur de fumier à caisse étroite. Le Siroko représente l’entrée de gamme, partageant avec le Tornado les principes de légèreté, robustesse et facilité d'entretien. La caisse monocoque du Siroko, ainsi que divers de ses composants comme son timon ou son cadre de hérissons, sont conçus en acier HLE, avec la plupart des composants galvanisés à chaud pour une durabilité maximale. Le tapis du Siroko, composé de 2 chaînes marines Ø 14 mm de grade 80 soudées à des lattes à profils fermés, se déplace sur une tôle de fond galvanisée et boulonnée, aisément remplaçable. Avec des hérissons verticaux tournant à 423 tr/minute et des crocs en acier HARDOX 450, il assure une largeur d'épandage de 7 à 12 mètres.
Le Tornado, grand frère du Siroko, profite également d’un design surbaissé et de deux côtés souvent plus hauts que sur les épandeurs à caisse large. Grâce à une hauteur des flancs de caisse de 1 130 mm, 1 370 mm ou 1 570 mm (selon les modèles), cet épandeur offre une capacité de chargement allant de 8,60 m³ à 22,40 m³. Son tapis est composé de 2 chaînes marines Ø 16 mm de grade 80 et de lattes à profils fermés boulonnées.
Dangreville Terra-One : Quand la Voie Large s'Adapte
Pour des besoins spécifiques de grande capacité et de préservation du sol, certains constructeurs proposent des solutions innovantes qui, bien que de conception plus large, intègrent des mécanismes astucieux. Le Dangreville Terra-One, par exemple, lance un nouvel épandeur dont la particularité réside dans sa taille de caisse et son attelage. Le timon est muni d’un vérin hydraulique, déportant l’essieu de l’épandeur sur le côté. Ainsi, les roues, chaussées de pneumatiques Michelin en 1050/50R32 MegaXbib ou en 1000/55R32 CereXbib, ne roulent pas dans les traces du tracteur, réduisant la compaction du sol. La caisse extra large de 2,54 m offre un volume conséquent de 18 m³. Sa hauteur de chargement de 3,50 m nécessite l'usage d'un chargeur télescopique. Pour le confort, le Terra-One repose sur un demi-tandem de 26 tonnes de capacité statique, de 150 mm², plein et renforcé. Côté entretien, l’épandeur est équipé d’un graissage centralisé et peut être proposé en version automoteur, en partenariat avec des fournisseurs spécialisés.
PANIEN KW : Robustesse et Modularité pour l'Épandage à Table
Les épandeurs à table PANIEN KW se distinguent par leur robustesse et leur adaptabilité. Ils sont équipés de série d’un essieu surdimensionné ce qui apporte une grande solidité pour le travail intensif. Ils peuvent être équipés d’un freinage hydraulique ou pneumatique. Les caisses sont conçues à partir de tôles de 5 mm pour les côtés et 5 mm pour le fond, avec une tôle de fond équipée de bandes anti-usure sur un fond en Hardox 8mm, gage d'une durabilité exceptionnelle face aux matériaux abrasifs. Le châssis intégré à la caisse permet la prédisposition pour la pesée dynamique en 5 points, une fonctionnalité essentielle pour un dosage de précision. Ce châssis est étudié pour limiter les contraintes structurelles. Le fond mouvant est assuré par un simple convoyeur en chaîne marine 16x56 mm de série. Les épandeurs Panien sont conçus pour évoluer en fonction des besoins des agriculteurs grâce à leurs pré-équipements de série, témoignant d'une volonté d'amélioration constante de la part des fabricants.
