L'ajout d'accessoires électriques sur une motocyclette, tels qu'un GPS, un chargeur USB ou des poignées chauffantes, est une modification courante. Toutefois, l'intégration de ces équipements sur le circuit 12V d'origine d'une Yamaha nécessite une compréhension rigoureuse des systèmes de bord pour éviter tout dommage au faisceau ou à l'électronique de gestion moteur. Ce guide détaille les méthodes de connexion, les précautions d'usage et les principes électriques fondamentaux.

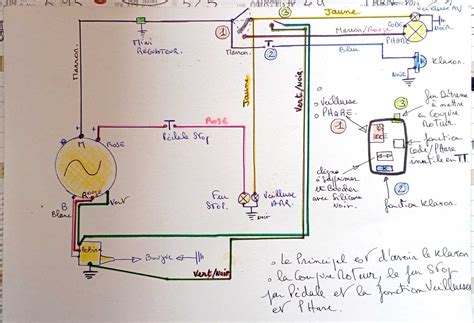

Principes fondamentaux du circuit électrique Yamaha
La compréhension du circuit électrique commence par l'identification des fonctions de chaque fil. Les circuits Yamaha sont généralement structurés autour de plusieurs pôles distincts : l'allumage, la charge de la batterie, la signalisation et l'éclairage. Dans la majorité des modèles modernes, le fil noir est utilisé pour la masse, tandis que le positif après contact est souvent identifié par une couleur spécifique, comme le marron, qui permet de distribuer le courant uniquement lorsque la clé est en position de marche.
Il est crucial de ne jamais voir le circuit dans son ensemble, mais plutôt circuit par circuit. Certains systèmes fonctionnent en courant continu, d'autres en alternatif ou mixte. Pour les systèmes d'éclairage, l'alimentation peut être asservie au moteur tournant. La règle d'or consiste à ne jamais effectuer de branchements sur des fils de petite section, car le contact risque d'être instable et la capacité de transport de courant limitée.
Identification de la prise accessoire d'origine
Les modèles Yamaha récents, comme la gamme MT, sont souvent équipés d'une prise accessoire 12V précâblée. Cette prise est alimentée après le contact, ce qui constitue une sécurité majeure : cela évite qu'un appareil oublié ne décharge la batterie lors d'un stationnement prolongé. Pour accéder à cette prise, il est nécessaire de démonter l'écope latérale. Le démontage s'effectue généralement en manipulant les rivets en plastique : avec un petit tournevis ou une clé BTR, il suffit d'appuyer sur le cercle central pour déclipser le rivet.
Une fois l'écope retirée, on accède à la connexion. Bien que l'idée de couper les fils soit tentante pour une installation rapide, il est fortement recommandé de se procurer la cosse mâle correspondante. Cela permet de réaliser un montage propre, réversible et conforme aux standards d'étanchéité du constructeur.
Enlever cosses fiche de faisceau électrique auto
Méthodes de raccordement et sécurisation
Pour ceux qui souhaitent installer des équipements additionnels (GPS, smartphone, selle chauffante), deux approches principales s'opposent :
- Le repiquage sur le circuit existant : Le repiquage sur la veilleuse ou le feu stop est une solution rapide mais parfois critiquée pour sa fiabilité. L'utilisation du boîtier fusible sous la selle pour récupérer un 12V après contact (souvent via un fil de plus gros diamètre) est une option plus robuste. Il est impératif d'utiliser des connecteurs adaptés et de protéger chaque ajout par un fusible dédié.
- Le branchement direct batterie : Si l'équipement est branché directement sur la batterie, la présence d'un fusible est absolument indispensable. Cette méthode est efficace pour les accessoires consommant peu, mais elle présente le risque d'oubli de déconnexion, ce qui peut entraîner une décharge profonde de la batterie.
Précautions pour les équipements électroniques
Lors de l'installation d'un adaptateur USB, il faut garder à l'esprit que ces dispositifs sont des transformateurs de tension. Même sans appareil branché en sortie, le convertisseur peut consommer une infime quantité de courant. Si l'adaptateur est branché en direct batterie, il est conseillé de le débrancher ou d'y ajouter un interrupteur.
Pour les zones exposées aux intempéries, privilégiez des prises équipées de capuchons étanches. La qualité visuelle et mécanique des composants est capitale : une prise en aluminium avec un anneau de serrage plastique offre souvent une meilleure durabilité qu'un modèle bas de gamme. Si vous devez agrandir un emplacement existant sur le support de tableau de bord, utilisez une lime demi-ronde et vérifiez régulièrement la progression de l'ajustement pour ne pas fragiliser la pièce.
Diagnostic et maintenance du faisceau
En cas de dysfonctionnement électrique, la méthode de diagnostic doit être méthodique :
- Vérification de la batterie : Mesurez la tension aux bornes.
- Contrôle des fusibles : Une rupture de fil ou une fiche oxydée peut isoler un circuit complet.
- Continuité : Le fil rouge est le positif permanent sortant de la batterie, tandis que le brun clair sert de positif après contact. Si ces tensions sont absentes, le contacteur à clé ou le boîtier fusible doit être inspecté.
Il est déconseillé de tenter des mélanges entre des faisceaux de générations différentes (ex: passer d'un système 6V ancien à un allumage 12V moderne) sans une refonte totale de la régulation. Un régulateur/redresseur 12V ne peut pas être simplement greffé sur un faisceau dimensionné pour du 6V sans remplacer l'intégralité des consommateurs (ampoules, centrale clignotante) et comprendre la gestion des retours de masse. La rigueur dans le choix des sections de câble et la qualité des soudures, protégées par de la gaine thermorétractable, garantissent la pérennité de votre installation électrique.
