Optimiser l'Alimentation 12V sur votre Yamaha : Guide Complet pour le Repiquage et la Conversion

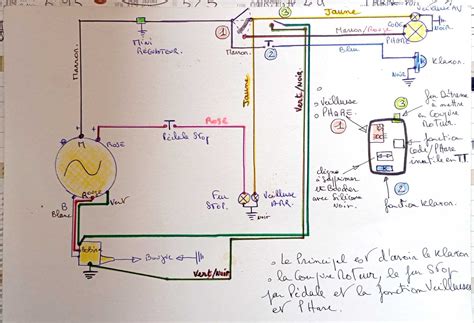

Schéma de câblage électrique moto Yamaha

L'intégration d'une alimentation 12V moderne sur les motos Yamaha, qu'il s'agisse de modèles récents comme la Tracer 900 GT ou de classiques comme la Yamaha 125 TY de 1976, est une préoccupation courante pour de nombreux motards. Cette évolution permet d'alimenter une multitude d'appareils électroniques, du téléphone portable au GPS, en passant par les lecteurs MP3 et même les selles chauffantes. Cependant, le passage d'un système électrique ancien, souvent en 6V, à une infrastructure 12V plus contemporaine, ou l'ajout de prises accessoires sur des modèles plus récents, soulève plusieurs questions techniques et nécessite une compréhension approfondie des principes électriques.

Ce guide détaillé explore les différentes facettes du repiquage 12V sur les motos Yamaha, depuis l'installation d'une prise d'alimentation dédiée jusqu'à la conversion complexe d'un faisceau 6V vers 12V, en abordant les défis courants et les meilleures pratiques pour une installation sécurisée et fonctionnelle.

La Prise 12V Yamaha : Commodité et Fonctionnalités

La prise d'alimentation en 12V (courant continu) offre une grande commodité pour les utilisateurs de Yamaha. Conçue pour charger des appareils électroniques tels qu'un téléphone portable ou un lecteur MP3, elle s'intègre parfaitement aux motos modernes. Yamaha propose des solutions spécifiques, comme la prise 12 V supplémentaire référencée 2PP855A00000, pesant 81 grammes et dotée d'un connecteur compatible avec le pré-câblage existant de la moto.

Caractéristiques Techniques d'une Prise 12V d'Origine

Une prise 12V d'origine Yamaha est souvent conçue avec des spécifications précises pour garantir la sécurité et la performance. Elle est généralement équipée d'un fusible intégré pour protéger les autres équipements en cas de court-circuit, un élément crucial pour la durabilité du système électrique. La charge maximale supportée peut varier, mais une capacité de 2A est fréquemment observée, ce qui est suffisant pour la plupart des petits appareils électroniques. Il est également important de noter que ces prises peuvent être compatibles avec des adaptateurs USB vendus séparément, transformant ainsi la sortie 12V en ports USB standard.

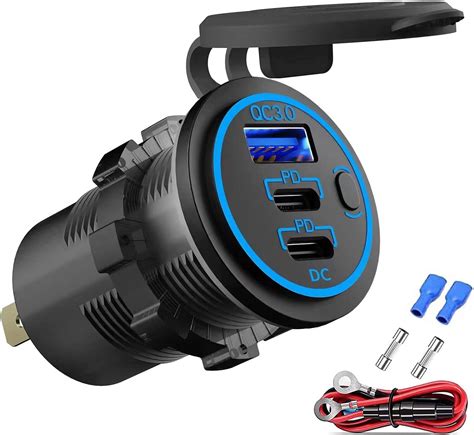

Prise 12V Yamaha avec adaptateur USB

Installation d'une Prise Accessoire 12V : Étapes Clés

L'installation d'une prise accessoire 12V, qu'elle soit d'origine Yamaha ou aftermarket, implique souvent quelques étapes de démontage et de raccordement électrique. Sur des modèles comme le Tracer 900 GT, l'opération peut commencer par le démontage de la bulle et du support de réglage du compteur. Il est nécessaire de retirer l'habillage du compteur en enlevant les agrafes en plastique situées à gauche et à droite. Ensuite, il faut déconnecter l'allume-cigare d'origine, souvent protégé par un petit cache en caoutchouc, et retirer la bague de l'allume-cigare pour le désolidariser.

Lorsque l'on remplace une prise existante par un nouveau modèle, il peut être nécessaire d'agrandir légèrement le trou de support avec une lime demi-ronde, en prenant soin de vérifier fréquemment l'ajustement du nouveau composant. Avant de remonter l'ensemble, il est recommandé d'appliquer un traitement antirouille à l'intérieur du trou agrandi pour prévenir la corrosion.

Le Branchement Électrique d'une Prise 12V

Le raccordement électrique est une étape délicate. Certains motards choisissent de réutiliser le connecteur d'origine en coupant le faisceau en deux, puis en soudant des cosses japonaises et en isolant l'ensemble avec de la gaine thermo-rétractable. Il est essentiel d'assurer une connexion solide et bien isolée pour éviter les courts-circuits et les pertes de courant.

Une question fréquente concerne le type d'alimentation : la prise est-elle alimentée en permanence ou seulement après la mise du contact ? Sur de nombreuses Yamaha modernes, la prise accessoire 12V est un "+ 12V après contact". Cela signifie qu'elle ne reçoit du courant que lorsque la clé est en position "contact", ce qui est un avantage en termes de sécurité. Cela évite qu'un appareil oublié ne décharge la batterie en l'absence du motard. Un adaptateur USB, étant un transformateur, peut consommer même si rien n'est branché dessus, il est donc préférable de le retirer lorsqu'il n'est pas utilisé.

Comment installer un chargeur USB 12V sur une moto #Review 3

Conversion d'un Système 6V vers 12V sur Yamaha Anciennes

La conversion d'une Yamaha classique, telle qu'une 125 TY de 1976 équipée d'un faisceau d'origine 6V, vers un système 12V, est un projet plus ambitieux. L'objectif est souvent de moderniser la moto pour la rendre plus routière en l'équipant de tous les éléments électriques d'origine, mais en 12V. Cette transformation implique le remplacement de tous les composants 6V par leurs équivalents 12V.

Alimentation de l'Ancien Faisceau avec un Nouvel Allumage 12V

Un des défis majeurs est de savoir comment alimenter l'ancien faisceau 6V avec un nouvel allumage électronique 12V. Des questions spécifiques se posent, comme la connexion du fil bleu du coupe-circuit de la bobine 12V au fil noir de l'ancien faisceau 6V. Il est crucial de comprendre la fonction du contacteur à clés : s'agit-il d'une mise à la masse ou d'un coupe-circuit d'alimentation de la bobine haute tension ? Généralement, le fil bleu doit être connecté à la masse pour éteindre la moto, indiquant que le contacteur à clés peut fonctionner comme un interrupteur de masse.

Gestion de l'Éclairage et de la Charge Batterie

Concernant l'éclairage, un allumage électronique 12V possède un fil jaune qui se branche directement sur le boîtier redresseur-régulateur. La question est de savoir comment connecter ce fil jaune au faisceau d'origine qui pourrait comporter trois fils (jaune, vert, et vert-rouge). La présence de plusieurs fils pour une seule bobine d'éclairage peut s'expliquer par l'absence de régulateur de tension à l'époque, les bobines d'éclairage ayant plusieurs enroulements pour alimenter différents consommateurs avec plus ou moins d'intensité.

Une approche possible est de brancher le fil 12V régulé sur les trois fils de la broche du faisceau 6V qui partent au contacteur à clé. Il est recommandé de tester les fils un par un pour identifier ce qu'ils alimentent.

Remplacement de la Diode Redresseuse et du Boîtier Redresseur-Régulateur

Il est également pertinent de se demander s'il est possible de remplacer la diode redresseuse du faisceau d'origine 6V par le boîtier redresseur-régulateur de l'allumage électronique 12V. Si l'allumage est un système VAPE (anciennement PowerDynamo), ses composants peuvent provenir d'une génération différente. Il est important de vérifier si le boîtier est un simple régulateur ou s'il intègre également une fonction de redressage. Un multimètre peut être utilisé pour vérifier cela avec le moteur en marche. Dans tous les cas, la diode redresseuse de 6 volts ne sera d'aucune utilité dans un système 12V, qu'il soit redressé ou non.

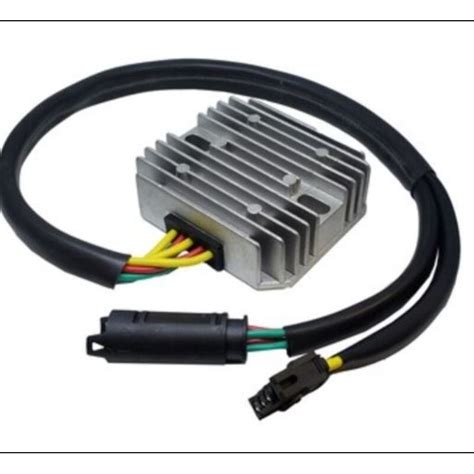

Boîtier redresseur-régulateur moto

Principes Fondamentaux de l'Électricité Automobile et le Repiquage sur Fusibles

Comprendre les bases de l'électricité est essentiel pour tout travail de repiquage ou de modification sur le système électrique d'une moto. La confusion entre courant et tension est courante mais fondamentale à dissiper. La tension (exprimée en Volts) est la "pression" qui pousse le courant (exprimé en Ampères) à travers un fil.

Tester la Présence de Courant et de Tension

Pour savoir par où arrive le courant sur un porte-fusible, il faut utiliser un multimètre en position Volt Continu (V DC). En mesurant entre une masse et le haut puis le bas du fusible, on doit trouver 12V (permanent ou après contact). Ensuite, en retirant le fusible et en refaisant les mesures sur le porte-fusible vide, le côté d'où arrive le courant affichera 12V, tandis que le côté de sortie n'en affichera pas.

Utilisation d'un Fusible Adapté

Pour un autoradio de base ou un accessoire similaire, un fusible de 10A est généralement approprié. L'utilisation de fusibles libres pour protéger l'installation est une bonne pratique, mais il est inutile de se repiquer en aval de fusibles existants si les fusibles libres ne sont pas déjà alimentés. Le multimètre est l'outil indispensable pour vérifier la présence de tension sur les emplacements de fusibles libres.

Comprendre le Courant Continu (DC) et Alternatif (AC)

Le système électrique d'une moto utilise majoritairement le courant continu (DC), où l'électricité circule toujours dans le même sens, du pôle positif (+) vers le pôle négatif (-). Les systèmes d'allumage et d'éclairage peuvent générer du courant alternatif (AC), qui est ensuite redressé en courant continu pour charger la batterie et alimenter les accessoires. Les multimètres sont équipés de sigles AC (Alternating Current) et DC (Direct Current) pour différencier ces mesures.

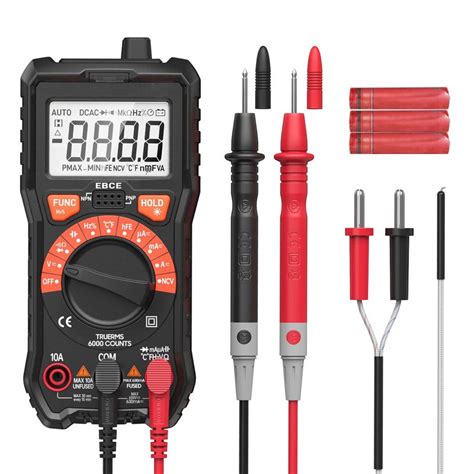

Multimètre affichant les modes AC et DC

Diagnostic des Fuites de Courant et Problèmes d'Alternateur

Lors de l'installation de nouveaux équipements électriques, ou simplement en cas de problème de batterie qui se décharge, il est crucial de vérifier l'absence de fuites de courant et le bon fonctionnement de l'alternateur.

Mesure des Fuites de Courant

Pour mesurer un courant de fuite, une pince ampèremétrique capable de mesurer les milliampères (mA) en continu est l'outil idéal. Elle se pince sur le câble positif (+) de la batterie (ou sur chaque câble branché sur la borne + s'il y en a plusieurs). Si l'on utilise un multimètre avec des fils, il faut le brancher en série entre la borne + de la batterie et le fil + débranché, en position mA continu. Il est impératif d'attendre quelques minutes après le montage pour que les calculateurs se mettent en veille, car sinon la mesure pourrait indiquer une fuite importante alors qu'il s'agit simplement des systèmes en cours d'initialisation.

Il est important de noter qu'une fuite interne de la batterie est toujours présente et s'accentue avec la chaleur. Une batterie débranchée ou avec un coupe-circuit ne résout pas cette fuite interne. Une solution pour les motos peu utilisées est l'utilisation d'un chargeur "intelligent" qui passe en mode entretien une fois la batterie chargée. Cela est préférable à la déconnexion de la batterie, qui peut annuler l'apprentissage du calculateur.

Diagnostic de l'Alternateur

Pour diagnostiquer l'alternateur, il faut mesurer la tension de la batterie. À l'arrêt, une batterie en bonne santé devrait afficher environ 12,4V. Moteur tournant, la tension de charge de l'alternateur devrait être d'environ 14V. Si la mesure effectuée juste après le démarrage indique une tension plus basse (par exemple, 12,2V), cela peut être dû à la consommation du démarreur. Il est donc conseillé de prendre la mesure 3 à 4 minutes après avoir démarré le moteur pour obtenir une valeur stable de la tension de charge. Si la tension reste basse, l'alternateur pourrait être en cause.

Erreurs Courantes de Mesure

Une erreur fréquente est de tenter de mesurer un courant continu avec une pince ampèremétrique conçue uniquement pour le courant alternatif. Bien que certains appareils permettent de choisir entre AC et DC en mode voltmètre, cela ne signifie pas qu'ils peuvent mesurer le courant continu de la même manière. Il est essentiel de vérifier les spécifications de l'appareil et de s'assurer qu'il supporte bien la mesure des milliampères en courant continu pour des diagnostics précis de fuite.

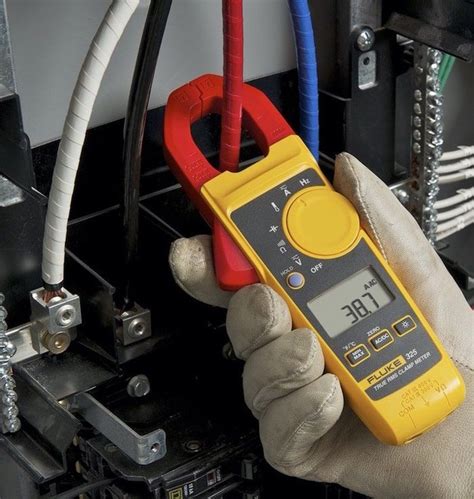

Pince ampèremétrique sur câble de batterie

Conseils de Branchement et de Sécurité

Lors de tout repiquage électrique, la sécurité est primordiale.

Choix des Points de Repiquage

Pour l'alimentation d'accessoires, il est préférable de se piquer sur un "+ après contact" afin d'éviter la décharge de la batterie lorsque la moto est à l'arrêt. Le fil du feu stop en amont, ou un fil marron-bleu de plus gros diamètre se trouvant au boîtier de fusible sous la selle (si présent), peuvent être des options pour un 12V après contact. Se brancher directement sur le boîtier fusible et prendre un + après contact sécurise le montage.

Protection et Étanchéité

Tous les branchements doivent être protégés par un fusible adapté à l'ampérage de l'accessoire. L'isolation des connexions avec de la gaine thermo-rétractable ou des cosses étanches est indispensable, surtout pour les équipements exposés aux intempéries. Pour les prises USB ou allume-cigare, l'utilisation de capuchons ou de modèles étanches est fortement recommandée, en particulier si l'on roule sous la pluie.

Éviter les "Bidouilles" Hasardeuses

Si l'on n'est pas certain de ses connaissances en électricité, il est préférable de faire appel à un professionnel ou d'utiliser des kits d'installation conçus spécifiquement pour la moto, même s'ils sont plus coûteux. Les "bidouilles" peuvent entraîner des courts-circuits, des pannes inattendues, voire des incendies.

Conclusion Partielle

L'intégration d'une alimentation 12V sur une Yamaha, qu'elle soit ancienne ou moderne, est un projet enrichissant qui améliore la polyvalence de la moto. En suivant les bonnes pratiques, en comprenant les principes électriques fondamentaux et en utilisant les outils appropriés, il est possible de réaliser ces modifications de manière sécurisée et efficace, garantissant ainsi une expérience de conduite connectée et sans souci.
