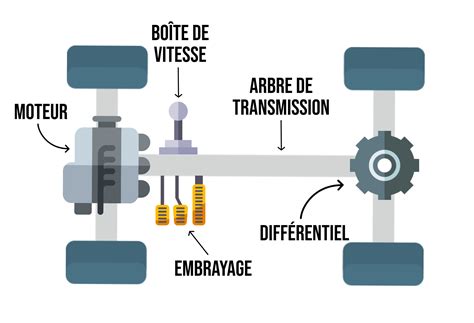

L'embrayage est un élément fondamental dans le fonctionnement d'une motobineuse ou d'un motoculteur, agissant comme le lien essentiel entre le moteur et la transmission. Il est impératif d'avoir la capacité de débrayer la transmission du mouvement vers les outils ou les roues, ne serait-ce que pour arrêter l'engin, changer de vitesse ou simplement empêcher les outils de tourner en permanence lorsque le moteur est en marche. Sans embrayage, il serait impossible de démarrer le moteur d'une motobineuse ou d'un motoculteur dont les outils ou les roues se trouveraient en prise directe. On interpose donc un embrayage entre le moteur et la transmission pour garantir cette fonctionnalité cruciale. Plusieurs systèmes d'embrayage sont disponibles selon la marque et la puissance de la machine, chacun ayant ses spécificités et son mode de fonctionnement propre.
Les Différents Types d'Embrayage pour Motobineuses
Les motobineuses et motoculteurs, notamment ceux équipés de moteurs Robin, peuvent être dotés de divers types d'embrayages, chacun offrant des caractéristiques distinctes en termes de fonctionnement et de maintenance.
L'Embrayage Centrifuge : Un Système Automatique et Efficace
L'embrayage centrifuge est un type d'embrayage largement répandu sur les motobineuses, notamment en raison de sa simplicité et de son fonctionnement automatique. Placé entre l'arbre de transmission et le renvoi d'angle, ce système est normalement débrayé lorsque le moteur tourne au ralenti. Il se met en accouplement, c'est-à-dire qu'il transmet le mouvement du moteur aux outils, quand la vitesse de rotation de l'arbre de transmission est suffisamment élevée. Ce mécanisme est commandé par le régime moteur : à mesure que le régime augmente, des masselottes sous l'effet de la force centrifuge s'écartent et viennent en contact avec une cloche d'embrayage, entraînant ainsi la transmission.
Ce système est particulièrement apprécié pour sa facilité d'utilisation, car il ne nécessite aucune intervention manuelle de l'opérateur pour engager ou désengager les outils. Il permet une progression douce et automatique du travail, évitant les à-coups et protégeant la transmission. Cependant, il est essentiel que le moteur atteigne un régime suffisant pour que l'embrayage s'engage correctement.
L'Embrayage à Disques ou à Mâchoires : Le Contrôle Manuel Précis
L'embrayage mécanique commandé par la poignée au guidon est une autre option courante, offrant à l'utilisateur un contrôle direct sur l'engagement des outils. Ce type d'embrayage se présente sous deux formes principales : à disques ou à mâchoires.
L'Embrayage à Disques

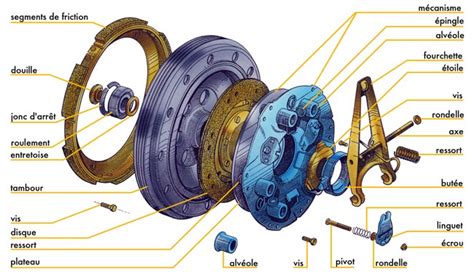

Comparable à un embrayage automobile, l'embrayage à disques utilise des disques de friction qui sont pressés les uns contre les autres pour transmettre le mouvement du moteur à la transmission. Lorsque la poignée est relâchée, les disques sont désolidarisés, et lorsque l'opérateur actionne la poignée, les disques sont comprimés, engageant la transmission. Ce système offre une grande progressivité et une excellente capacité de transmission de couple, ce qui le rend adapté aux machines nécessitant une puissance et un contrôle précis.
L'Embrayage à Mâchoires
Quant à l'embrayage à mâchoires, il est comparable à des tambours de frein. Il utilise des mâchoires qui, sous l'action d'un levier, viennent se plaquer contre une surface rotative (le tambour) pour créer la friction nécessaire à la transmission du mouvement. Ce type d'embrayage est souvent plus compact et peut être plus simple de conception que l'embrayage à disques.
Dans les deux cas (à disques ou à mâchoires), le mécanisme d'embrayage est commandé par une biellette actionnée par une poignée au guidon via un câble. Le contrôle et le réglage des câbles sont importants afin que l'action des leviers soit optimale. Un câble bien réglé assure un engagement et un désengagement francs et efficaces, améliorant la sécurité et le confort d'utilisation de la motobineuse.
La Transmission Hydrostatique : La Puissance en Continu
La transmission hydrostatique représente une technologie plus avancée, souvent présente sur les motoculteurs puissants. Dans ce système, le moteur du motoculteur actionne uniquement une pompe hydraulique en continu. La pompe hydraulique envoie de l'huile hydraulique sous pression modulée à l'accélérateur dans un moteur hydraulique. Ce moteur hydraulique est ensuite responsable de l'entraînement des roues ou des outils.
Ce type de transmission offre une grande souplesse et une variation continue de la vitesse, sans nécessité de changement de vitesses manuel. L'opérateur peut ajuster la vitesse de manière très fine en modulant la pression de l'huile, ce qui est particulièrement avantageux pour les travaux nécessitant une précision élevée ou des ajustements fréquents de la vitesse. La transmission hydrostatique est réputée pour sa robustesse et sa capacité à gérer des charges importantes.
Le circuit hydraulique et la transmission hydrostatique
L'Importance des Câbles de Commande et Leur Entretien
Suivant le modèle de machine que vous possédez, un ou plusieurs câbles sont présents sur la machine (câble d’embrayage, de marche arrière, de réglage des gaz moteur…). Ils permettent d’actionner les commandes. Le contrôle et le réglage des câbles sont importants afin que l’action des leviers soit optimale. Des câbles usés, rouillés ou mal réglés peuvent entraîner un fonctionnement imprécis de l'embrayage, une difficulté à engager ou désengager les outils, voire une usure prématurée des composants de la transmission.
Une vérification régulière de l'état des câbles est donc cruciale. Il est recommandé de les lubrifier périodiquement et de s'assurer qu'ils ne présentent pas de points d'usure ou de grippage. En cas de doute, leur remplacement est une opération relativement simple qui peut prévenir des problèmes plus importants.
Entretien Général de la Transmission et des Outils
Un entretien régulier de la motobineuse, et en particulier de sa transmission et de ses outils, est essentiel pour garantir une longue durée de vie et un fonctionnement optimal.
Nettoyage et Vérification des Fraises
Il est impératif de faire un nettoyage complet de l'appareil et de retirer les fraises après chaque utilisation ou avant un stockage prolongé. Contrôlez leur état. Les remplacer si nécessaire, en effet une usure trop importante des couteaux ne permet plus de travailler correctement et use prématurément la transmission secondaire. Lors d'un remplacement, il est conseillé de changer la fraise complète et non les couteaux seuls, car un jeu trop important dans les trous de fixation des fraises peut endommager la transmission.
Lubrification de l'Arbre de Travail et de l'Axe des Fraises
Graissez l’arbre de travail et l’axe des fraises avant de les remettre sur l’appareil. Cette étape simple prévient la corrosion, réduit la friction et assure un montage et un démontage plus aisés des fraises.
Surveillance du Jonc de Cerclage de la Transmission
Vérifiez l’état de la partie basse du jonc de cerclage de la transmission. Si celui-ci est usé, il est préférable de le remplacer avant qu’une usure trop avancée n’entraîne des dommages importants sur la transmission. Ce jonc joue un rôle de protection et son intégrité est vitale pour la transmission.
Graissage de la Transmission
Ajoutez 20g de graisse au lithium dans la transmission toutes les 50 heures d'utilisation ou au minimum une fois par an avant l'hivernage. Une bonne lubrification des engrenages et des roulements est essentielle pour réduire l'usure et maintenir la fluidité du mouvement au sein de la transmission.
Préparation à l'Hivernage du Moteur
Pour un remisage prolongé, il est recommandé de vider le réservoir d'essence. Laissez ensuite tourner le moteur jusqu'à la panne sèche afin de purger tout le circuit de carburation. Cette mesure prévient la formation de dépôts et de gommes dans le carburateur, qui pourraient causer des difficultés de démarrage au printemps.
Défis d'Adaptation et Solutions pour les Moteurs Robin
Dans le domaine de la motoculture, il n'est pas rare de devoir adapter des composants, notamment des moteurs, entre différentes machines. Serge, 56 ans, ambulancier et bricoleur passionné de mécanique vintage, se trouve confronté à un défi d'adaptation. Possédant un motoculteur Stafor S6B dont le moteur est hors service (bielle, piston, segment et culasse ont subi des dommages importants) et disposant à côté d'un moteur Robin EY 15 D quasiment neuf, l'idée est d'adapter le moteur Robin sur le Stafor.
Jusque-là, l'adaptation d'un support pour la fixation du nouveau moteur ne présente pas de difficultés majeures. Cependant, le problème de l'embrayage se pose. Serge s'attendait à trouver sans problème un embrayage centrifuge monté d'origine sur les moteurs Robin. Malheureusement, il constate que les embrayages centrifuges disponibles sur le marché sont conçus pour un diamètre d'axe de 19 mm minimum, alors que le diamètre de l'axe de son moteur Robin est de 18 mm (voire 18,2 mm selon différentes mesures).
Ce type de situation est courant et nécessite une approche méthodique pour trouver la bonne solution.

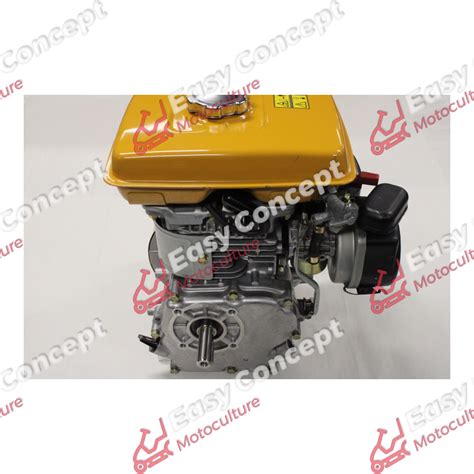

Mesure Précise de l'Axe Moteur
La première étape cruciale est de s'assurer du diamètre exact de l'axe moteur. Serge a déjà effectué différentes mesures avec différents appareils, obtenant des valeurs proches de 18 mm ou 18,2 mm. Pour une adaptation réussie, une mesure au micromètre ou au pied à coulisse de précision est indispensable. Une légère différence de quelques dixièmes de millimètre peut rendre un embrayage incompatible ou entraîner un jeu excessif.
Recherche d'un Embrayage Compatible
Une fois le diamètre exact de l'axe connu, la recherche d'un embrayage adapté peut commencer. Plusieurs options peuvent être envisagées :
- Embrayage centrifuge spécifique au diamètre : Bien que plus difficile à trouver pour un diamètre de 18 mm, il est possible que des fabricants spécialisés ou des distributeurs de pièces détachées pour moteurs anciens proposent des embrayages avec ce diamètre. Il peut être nécessaire d'élargir la recherche au-delà des canaux habituels.
- Adaptation d'un embrayage existant : Dans certains cas, il est possible d'usiner une bague d'adaptation pour réduire le diamètre interne d'un embrayage conçu pour un axe de 19 mm à 18 mm. Cette opération doit être réalisée avec précision par un professionnel afin de garantir l'équilibrage et la solidité de l'ensemble.
- Embrayage à cône ou à clavette pour axe de 18 mm : Certains moteurs, y compris des modèles Robin plus anciens, utilisaient des embrayages à cône ou des embrayages à clavette droite plutôt que centrifuges. Il est utile d'explorer ces options si elles correspondent aux caractéristiques du moteur Robin EY 15 D. La dimension de l'emplacement de la clavette est également un critère crucial à vérifier pour un bon ajustement.
- Consultation de forums spécialisés et d'experts : Comme le souligne Christian Pessey, expert du bricolage, de la construction et de la rénovation, l'échange de conseils est précieux. Serge a judicieusement cherché de l'aide auprès de passionnés. Des forums spécialisés dans la motoculture ancienne ou la mécanique vintage regorgent souvent d'informations et de contacts pour des pièces rares ou des solutions d'adaptation. Des membres expérimentés peuvent partager leurs "trucs et astuces" ou indiquer des fournisseurs spécialisés.
Considérations Techniques pour l'Adaptation
Lors de l'adaptation d'un embrayage, plusieurs points techniques doivent être pris en compte :
- Alignement : L'alignement parfait entre l'axe moteur et l'entrée de la transmission est essentiel pour éviter les vibrations, l'usure prématurée des roulements et des joints, et garantir un fonctionnement fluide.
- Capacité de couple : L'embrayage choisi doit être capable de transmettre le couple du moteur Robin EY 15 D sans patiner excessivement ou s'user prématurément.
- Encombrement : Le nouvel embrayage doit pouvoir s'intégrer dans l'espace disponible sur le châssis du motoculteur Stafor S6B sans interférer avec d'autres composants.
- Refroidissement : Les embrayages centrifuges génèrent de la chaleur. Il est important que le boîtier d'embrayage permette une dissipation adéquate de cette chaleur.
L'adaptation d'un embrayage requiert de la minutie et, si nécessaire, l'intervention de professionnels de la mécanique. La persévérance dans la recherche de pièces et de solutions techniques est souvent récompensée dans le monde de la mécanique vintage, permettant de donner une seconde vie à des machines robustes comme le motoculteur Stafor S6B équipé d'un moteur Robin.
