Comprendre le Fonctionnement du Bulbe Thermostatique : Clé de la Régulation Thermique

Le confort thermique de nos habitations est intimement lié à la capacité de contrôler précisément la température de chaque pièce. Au cœur de cette régulation se trouve un dispositif ingénieux et autonome : le bulbe thermostatique. Intégré dans la tête thermostatique d'un robinet de radiateur, il permet de limiter et de maintenir la température d'une zone, offrant ainsi une gestion fine du chauffage et des économies d'énergie substantielles.

Le robinet, équipé d’une tête thermostatique, régule le débit d’eau distribué au radiateur afin de maintenir constante la température de la pièce. Les têtes thermostatiques série 200 sont des organes de régulation de la température ambiante qui fonctionnent de manière autonome, sans énergie électrique. Ces têtes permettent de maintenir, en faisant varier le débit d’eau délivré aux radiateurs, la température ambiante à la valeur de consigne demandée.

Qu'est-ce qu'un Robinet de Radiateur Classique ?

Avant d'explorer les subtilités du bulbe thermostatique, il est essentiel de comprendre ce qu'est un robinet de radiateur classique. Également appelé tête de radiateur, il régule l'alimentation en eau chaude de votre installation de chauffage central vers vos radiateurs. Avec une tête de radiateur classique, vous pouvez commander le radiateur à panneaux, le radiateur vertical ou le radiateur sèche-serviettes.

Cependant, avec un robinet de radiateur classique, il n'est pas possible de réguler automatiquement la température ambiante. Vous pouvez l'ouvrir partiellement à votre convenance, mais cela peut s'avérer trop ou trop peu. Votre pièce risque alors de ne pas être chauffée selon vos souhaits. C'est pourquoi, avec un robinet de radiateur classique, vous n'avez pratiquement que le choix entre fermé ou ouvert.

Supposons que vous utilisiez des vannes de radiateur classiques dans toute votre maison et que vous souhaitiez chauffer le salon à 23 degrés. Les vannes de radiateur de votre salon sont toutes ouvertes et les radiateurs commencent à chauffer. Entre-temps, les vannes de radiateur de votre chambre à coucher sont également ouvertes, ce qui fait que cette pièce commence également à se réchauffer. Comme une chambre à coucher est souvent plus petite, elle peut rapidement devenir trop chaude. Cela entraîne une consommation d'énergie inutile et un confort réduit.

L'Avantage de la Vanne Thermostatique

Avec une vanne ou un robinet thermostatique, ce principe est différent. L'utilisation de robinets thermostatiques pour radiateurs permet de chauffer différentes pièces de manière beaucoup plus efficace. Supposons que vous passiez beaucoup de temps dans un salon chauffé à 23 degrés, mais que vous aimiez dormir dans une chambre tiède, ni trop froide ni trop chaude. Avec un robinet thermostatique, vous pouvez régler cette température à la perfection.

Dans votre salon, vous pouvez ouvrir complètement les robinets thermostatiques, car cette pièce est grande et doit être chauffée. Votre chambre à coucher, en revanche, doit rester tiède et est également moins grande. Vous pouvez y régler le robinet thermostatique du radiateur sur la position 2, par exemple. De cette façon, la pièce est moins chauffée, mais vous bénéficiez d'une température agréable pour dormir.

Un robinet thermostatique se compose de deux éléments principaux : le corps et la tête thermostatique. Le premier élément, le corps, est la partie qui est effectivement raccordée au radiateur. Le deuxième élément est la tête thermostatique. Le corps contient une tige qui permet d'ouvrir et de fermer l'arrivée d'eau chaude vers le radiateur. Cette tige est actionnée par le deuxième élément du robinet thermostatique, la tête thermostatique. Celle-ci dispose de plusieurs positions. En moyenne, la position 3 correspond à environ 20 à 21 degrés et la position 4 à environ 22 à 24 degrés. Les valeurs exactes peuvent varier selon les marques. Il n'est pas possible de régler la température avec précision, car chaque marque fonctionne différemment. Certaines marques, telles que Begetube et Heimeier, ont une classification différente.

Le Rôle Central du Bulbe Thermostatique

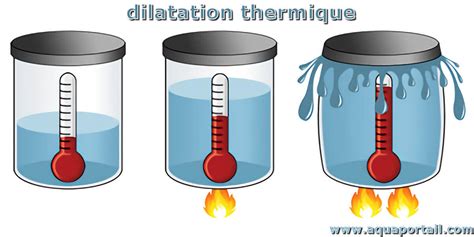

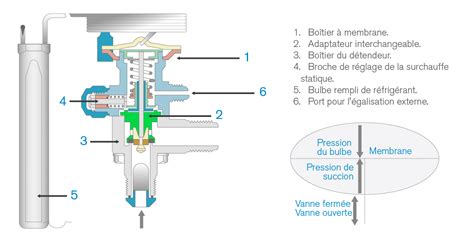

Le capteur et le moteur de ces têtes sont constitués d’un bulbe, dit thermostatique, contenant un liquide (cire ou gaz) à haut coefficient de dilatation. Le bulbe est un élément thermosensible qui capte la température ambiante et provoque la contraction ou la dilatation d'un fluide incompressible. Dans les mitigeurs thermostatiques, la tête régule la température de l’eau au lieu de l’air.

La tête thermostatique contient un soufflet qui mesure la température ambiante et la régule. Ce soufflet contient des composants tels que du liquide, du gel ou du gaz. Lorsque ces composants atteignent la température souhaitée, ils se dilatent et poussent la tige vers le bas. Dans cette situation, nous supposons que le gaz est stocké dans un petit ballon situé dans la tête du radiateur.

Supposons maintenant que votre tête thermostatique soit réglée sur la position 3, ce qui correspond à environ 23 degrés. Le radiateur commencera alors à chauffer, car la tige dans le corps est complètement ouverte. Lorsque la température atteint 23 degrés, le gaz dans la tête thermostatique se dilate et pousse la tige vers le bas. L'alimentation en eau chaude est ainsi coupée. Si la température redescend en dessous de 23 degrés, le gaz se contracte et la tige remonte.

Ce mécanisme permet une régulation précise de la température. Lorsque la température d'une chambre, d’un salon ou d’une salle de bain augmente, le liquide augmente également de volume, ce qui provoque l'expansion de la capsule qui le contient et réduit le débit d'eau dans le radiateur. À l'inverse, si la température baisse, un clapet s'ouvre pour laisser entrer l'eau chaude dans le radiateur. C'est un régulateur proportionnel de la température ambiante, agissant sur le débit d'eau circulant dans le radiateur pour en réduire ou en augmenter la puissance et la température.

Optimisation du Confort et des Économies

Il est judicieux de régler votre tête thermostatique sur une position fixe. Si vous modifiez souvent la position de la tête thermostatique, il se peut que la pièce se réchauffe trop rapidement, puis refroidisse trop vite. Vous devrez alors constamment régler votre tête thermostatique. Si vous laissez le thermostat à une position fixe, vous bénéficierez d'un chauffage constant de la pièce, car il se fermera automatiquement lorsque la température souhaitée sera atteinte.

Les robinets thermostatiques sont des dispositifs qui peuvent être installés sur n’importe quel modèle de radiateur pour que la température souhaitée dans votre maison reste la même. Un robinet thermostatique est un excellent moyen de rendre votre système de chauffage plus efficace. En France, l'installation des robinets thermostatiques est obligatoire pour tout logement neuf et lorsque les immeubles en chauffage collectif sont soumis à la répartition des frais de chauffage.

L'installation d'un radiateur d'eau chaude avec un robinet thermostatique dans une salle de bains peut être une option intéressante. Ces dispositifs ont donc un avantage majeur. Ils sont aussi vraiment accessibles en termes de prix. Investir dans le robinet thermostatique est vraiment rentable. En effet, la mise en place de ces régulateurs diminue au minimum de 5 % votre facture énergétique (source Ademe). Ces économies peuvent même être revues à la hausse selon le modèle choisi.

La régulation s'effectue simplement en tournant la poignée graduée, généralement de 1 à 5, qui correspond à différentes plages de température. Les graduations du robinet indiquent des plages de température précises : en général, « 3 » équivaut à env. 20-21 °C, « 4 » à 23-24 °C, et « 5 » à 26 °C et plus. La position « * » est la position hors-gel pour les absences prolongées.

Pour les appareils comme les douches, le système est identique mais les calories s'expriment en degrés. Le maximum programmable est 38°C.

Installation et Entretien : Assurer la Performance

L'installation correcte et l'entretien d'un robinet thermostatique sont cruciaux pour assurer le bon fonctionnement et la sécurité de votre système de chauffage.

Étapes d'installation :

• Démontage de l'ancienne vanne : À l'aide d'une clé à molette, dévissez l'écrou reliant le radiateur au tuyau d'alimentation de l'ancienne vanne. Il est important de couper votre radiateur et d'effectuer une vidange au préalable pour éviter un dégât des eaux.
• Choix du nouveau robinet : Les robinets thermostatiques ont généralement les mêmes dimensions et raccords que les robinets classiques. Le choix d'une tête thermostatique universelle facilite grandement l'installation, car elle s'adapte à la plupart des corps de vanne existants grâce à des adaptateurs fournis.
• Préparation des raccords : Si la tête se visse, striez les raccords coniques avec une lame pour favoriser l'accroche de la filasse. L'étanchéité du montage repose sur deux éléments essentiels. Le ruban PTFE (téflon) doit être enroulé sur le filetage mâle dans le sens du vissage pour qu'il se comprime correctement lors du serrage. L'écrou du raccord conique se visse directement sur le corps de la vanne, l'étanchéité étant assurée par les surfaces coniques sans joint supplémentaire.
• Fixation du robinet : Fixez le nouveau robinet et placez au-dessus la tête thermostatique. Celle-ci comporte un bulbe qui agit sur un point d'eau dans le robinet, régulant ainsi le débit d'eau.
• Installation finale : Vissez le robinet thermostatique en vous assurant que le corps s'arrête juste en face du raccord conique du radiateur. Positionnez la tête thermostatique et tournez-la jusqu'à sa puissance maximale.
• Purge du radiateur : Ouvrez l’arrivée d’eau et purgez le radiateur des bulles d’air.

Conseils pour l'entretien :

• Le robinet thermostatique ne nécessite que quelques manipulations et précautions très simples. Pour le nettoyage des vannes, des tuyaux et du robinet même, n’utilisez pas de produits abrasifs.
• Un entretien correct des robinets thermostatiques contribue de manière importante aux économies d'énergie. On remplace généralement un robinet thermostatique après 15 à 20 ans d'utilisation.
• Pour débloquer un robinet grippé, démontez d'abord la tête thermostatique en la dévissant. Appuyez ensuite doucement sur la tige métallique qui dépasse du corps : elle doit revenir comme un ressort.
• Hors période de chauffe, ouvrez en grand les têtes thermostatiques (position 5) pour éviter un blocage du pointeau.
• Il est important que les capteurs des têtes thermostatiques mesurent le plus correctement possible les températures ambiantes. Pour cela, les capteurs ne doivent pas subir l’influence directe de la chaleur émise par le radiateur. La tête doit être installée à l’horizontal pour ne pas être dans les courants d’air chaud ascendant des radiateurs. Le capteur doit pouvoir prendre une mesure correcte de la température ambiante, il est donc contre indiqué de l’installer dans une niche ou de le couvrir et donc de limiter la circulation de l’air autour de lui. La tête thermostatique ne doit pas être directement exposée au rayonnement solaire ce qui peut influencer la mesure de température, et restituer une régulation incorrecte et compromettre le confort ambiant. Veillez à ce que la sonde ne soit pas influencée par la chaleur du radiateur à cause d'une tablette, d'un cache-radiateur ou de rideaux épais. Il est conseillé de placer la tête à 8 cm du radiateur et d’éviter de la recouvrir d’un rideau.

Les Différents Types de Têtes Thermostatiques

Outre les modèles basiques qui se règlent manuellement en actionnant une molette, il existe d’autres types de têtes thermostatiques plus évolués.

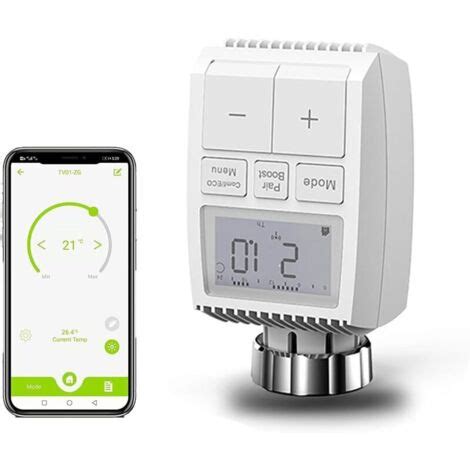

Les têtes thermostatiques programmables : Ces robinets sophistiqués sont dotés d’un mini écran qui affiche la température ambiante ainsi que les différents modes de chauffage existants (vacances, nuit, antigel, etc.). Au lieu d’actionner manuellement la molette pour choisir une température, les robinets programmables sont pourvus de boutons qui permettent de sélectionner le programme de votre choix. Par exemple, vous pouvez décider que la température augmente automatiquement à partir de 18 heures, heure à laquelle vous revenez du bureau.

Les têtes thermostatiques connectées : Ces modèles sont généralement pourvus d’un petit écran tactile et possèdent leur propre application pour contrôler et programmer depuis votre smartphone la température du radiateur. La connexion entre le téléphone intelligent et la tête thermostatique s’effectue en Bluetooth, Wifi ou Ethernet. Autre particularité : le design est souvent épuré et peut en faire un objet connecté esthétique. Grâce à leur connectivité intelligente, ils permettent une personnalisation précise et détaillée de la température dans chaque pièce, assurant un confort optimal pour tous les occupants, et un contrôle à distance via une application mobile, offrant une flexibilité et une personnalisation même lorsque les utilisateurs ne sont pas à la maison. Des économies d'énergie grâce à une demande de débit d'eau très faible.

Si vous souhaitez installer des robinets thermostatiques intelligents, connectez-les au thermostat central et à vos dispositifs préférés (smartphone, unité de contrôle domotique, assistants virtuels, etc.). Les versions électroniques offrent une précision accrue, avec un réglage au demi-degré près et des options de programmation horaire. Ils sont faciles à installer et entretenir et, dans le cas des modèles smart, vous permettront de contrôler votre système de chauffage de n'importe où dans le monde, de manière très simple et intuitive.

Tête Thermostatique Connectée vs. Thermostat Connecté : Quelles Différences ?

Bien que l’enjeu soit le même (faire des économies d’énergie, améliorer le confort à la maison), il faut bien différencier la tête thermostatique connectée du thermostat connecté.

La tête thermostatique connectée ressemble à un petit robinet. Elle se positionne sur un radiateur et permet de contrôler cet appareil de chauffage en particulier. Le thermostat connecté est relié à la chaudière : il peut donc l’allumer ou l’éteindre. Chose que ne peut pas faire la tête thermostatique ! Le thermostat connecté est composé de deux éléments : un émetteur et un récepteur. L’émetteur prend la forme d’un petit boîtier avec un écran, et peut être déplacé dans la pièce de votre choix contrairement au robinet qui est fixé directement sur le radiateur électrique.

Ces deux appareils ont donc des fonctions similaires, mais les moyens pour y parvenir sont différents. Globalement, un thermostat connecté permet d’économiser plus d’énergie grâce à ses fonctionnalités et accessoires plus aboutis. Pour optimiser la consommation et ainsi réduire les dépenses dues au chauffage à la maison (et faire des économies d’énergie encore plus substantielles), il est tout à fait possible de combiner les deux systèmes qui sont très complémentaires.

Les Avantages et Inconvénients des Têtes Thermostatiques Connectées

Points forts :

• Économies d'énergie : Le principal atout d’une tête thermostatique est sa capacité à vous aider à faire des économies d’énergie. D’après l’Ademe, son installation permet d’effectuer entre 5 et 10% d’économies sur la facture de chauffage. Quand on sait que 66 % des dépenses énergétiques au sein d’un logement sont dues au chauffage, on comprend l’intérêt d’investir dans une vanne intelligente.
• Confort amélioré : Les robinets thermostatiques connectés améliorent le confort de la maison. La programmation est simple, en quelques clics, y compris quand vous n’êtes pas chez vous, pratique !
• Installation simple : L'installation d’une tête thermostatique est relativement simple. Elles ne requièrent pas l’intervention d’un technicien. Par ailleurs, la plupart des marques sur le marché ont développé des applications intuitives et faciles à prendre en main.

Points faibles :

• Il n’existe pas d’inconvénients majeurs à l’installation d’une tête thermostatique connectée. Dans tous les cas, vous réalisez des économies d’énergie et réduisez votre empreinte carbone grâce à ce dispositif. Elles peuvent être plus ou moins grandes en fonction de la manière dont l’installation a été faite. Par exemple, si votre sonde, responsable de la captation de la chaleur ambiante, est placée à trop grande proximité d’une source de chaleur (en plein soleil par exemple), les mesures risquent d’être faussées.
• Autre point faible : les têtes thermostatiques ne sont pas dotées d’un système d’intelligence artificielle. Contrairement à certains thermostats connectés qui peuvent connaître vos habitudes de consommation et adapter automatiquement la température idéale.

Quand Faut-il Changer une Tête Thermostatique ?

En matière de chauffage, quand tout fonctionne, on n’a généralement pas trop envie de changer. Donc la première raison de changer, c’est évidemment quand un robinet est cassé. Un autre cas possible : lorsqu’il y a un problème d’étanchéité. Si le robinet n’est pas cassé, qu’il n’y a pas de fuite mais que vous avez l’impression que le réglage ne se fait plus correctement, ne tardez pas non plus ! Ce n’est pas si compliqué toutefois certaines étapes - comme l’intervention sur le corps de vanne - nécessiteront l’intervention d’un plombier. Cela évite donc un message d’erreur voire une panne de la chaudière.

On remplace généralement un robinet thermostatique après 15 à 20 ans d'utilisation.

Températures Recommandées par Pièce

Ajuster son robinet thermostatique selon l'utilisation de chaque pièce permet d'optimiser confort et consommation. Voici quelques recommandations :

• Salon/pièce de vie : env. 20-21 °C
• Chambre : 17-19 °C
• Salle de bains : 22-24 °C
• Cuisine : 18-20 °C

Les robinets thermostatiques sont synonymes d'avantages et de bénéfices pour vos poches, votre confort et l’environnement. Ils sont faciles à installer et entretenir et, dans le cas des modèles smart, vous permettront de contrôler votre système de chauffage de n'importe où dans le monde, de manière très simple et intuitive.
