Un vérin hydraulique, également appelé moteur linéaire, est un dispositif mécanique qui convertit l'énergie hydraulique en mouvement mécanique. L'élément central du vérin est le piston qui est capable de se déplacer de manière linéaire dans le cylindre. La pression hydraulique est appliquée via un fluide (généralement de l'huile) sur le piston, ce qui engendre son déplacement. Les joints d'étanchéité jouent un rôle crucial dans le fonctionnement du vérin, car ils empêchent les fuites de fluide, garantissant ainsi un fonctionnement sans problème.
Il existe plusieurs types de vérins, mais le principe de fonctionnement reste le même. Ce guide s'attarde spécifiquement sur les vérins double effet, souvent rencontrés sur des équipements comme les fourches à fumier de chargeurs tels que le Faucheux Dyna 95. Le remplacement des joints de vérin est une opération à réaliser régulièrement pour garantir le bon fonctionnement de votre système hydraulique. Il est donc crucial de remplacer les joints à temps pour éviter des coûts de réparation élevés et prolonger la durée de vie du vérin.

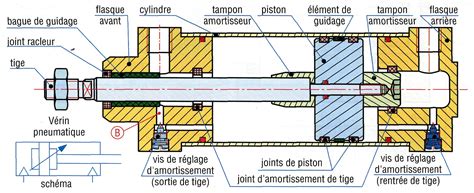

Comprendre le vérin double effet et ses composants d'étanchéité
Un vérin double effet est un dispositif qui utilise la pression hydraulique de deux côtés pour générer un mouvement dans les deux directions. Cette particularité le rend plus polyvalent que son homologue à simple effet, car il permet une action contrôlée dans les deux sens. Pour garantir l'efficacité et la longévité de ces systèmes, l'emploi de joints d'étanchéité est primordial. Ils assurent le maintien de la pression du fluide à l'intérieur du vérin et préviennent les fuites.
Les joints sont des composants essentiels dans un vérin hydraulique pour garantir son étanchéité. Ils sont placés entre les différentes parties du vérin pour prévenir les fuites de fluide hydraulique. Les joints dynamiques assurent l'étanchéité entre les éléments en mouvement, comme entre la tige et le fût du vérin. Les joints statiques, quant à eux, assurent l'étanchéité entre les éléments fixes du vérin. Une défaillance ou une usure des joints peut entraîner des fuites, une chute de pression et une diminution des performances du vérin.
Notre gamme complète de joints pour vérins hydrauliques simples et doubles effets comprend des solutions pour la tige et le piston, ainsi que des racleurs et des kits de réparation pour assurer l'étanchéité de vos équipements.
Le rôle fondamental du joint de tige
Le joint de tige joue un rôle central dans l'efficacité des vérins hydrauliques. Il préserve l'étanchéité du système en empêchant les fluides de s'échapper, tout en résistant à des conditions extrêmes d'utilisation. De plus, il contribue à la régulation du film de fluide qui s'étend sur la surface de la tige. En outre, la pression exercée sur le vérin est aussi un facteur déterminant dans le choix du joint de tige.
L'importance du joint de piston
Le joint de piston a une fonction essentielle dans le fonctionnement d'un vérin hydraulique : il assure l'étanchéité des fluides sous pression entre le piston et l'alésage du vérin. Ce rôle est crucial pour maintenir la pression hydraulique et permettre le déplacement du piston. Il existe des joints de piston à simple effet ou à double effet, selon l'application. Le choix du bon profil dépend de la nature de cette dernière. Les 2 joints noirs plats sont-ils ouverts de base à la manière d'un segment monteur ? Cette question est pertinente, car certains joints peuvent avoir une configuration spécifique pour faciliter leur installation ou améliorer leur étanchéité.
La fonction protectrice du joint racleur
Le joint racleur a une utilité indéniable dans les vérins hydrauliques. Il se situe généralement à l'extérieur du vérin et a pour objectif d'éliminer toute impureté qui pourrait entrer dans le vérin lors du retrait de la tige. Il existe différents types de joints racleurs, adaptés à différentes applications et conditions de travail.
Kits de joints : solutions complètes pour l'entretien
Un kit de joint de vérin hydraulique est conçu pour assurer l'entretien et la réparation des vérins hydrauliques. Il est à noter que la composition du kit peut varier en fonction du type de vérin (simple ou double effet), du fabricant et de l'application spécifique.
Comparaison des kits pour vérins simple et double effet
Le choix entre un kit joint pour vérin simple effet et double effet dépend principalement du type de vérin que vous possédez. Le kit joint pour vérin simple effet comprend généralement un joint de tige, un joint de piston et un joint racleur. Le kit joint pour vérin double effet est plus complexe. Il contient en plus un joint pour le côté opposé du piston, permettant un mouvement bidirectionnel. Avant de faire votre choix, assurez-vous de bien connaître les spécificités de votre vérin et de ses conditions d'utilisation.
Les pochettes de joints : une solution pratique
Les pochettes de joints constituent un élément central pour la maintenance et la réparation des vérins hydrauliques. Elles sont composées de divers types de joints, notamment le joint de tige, de piston et le joint racleur. En effet, elles permettent de remplacer rapidement et efficacement les joints défectueux ou usés d'un vérin hydraulique, sans avoir à chercher chaque type de joint individuellement.
Critères de sélection des joints et kits
Pour sélectionner la pochette de joints adaptée à votre vérin, plusieurs critères sont à prendre en compte.
Mesure précise des joints
Premièrement, mesurez le diamètre extérieur du joint. Ensuite, mesurez le diamètre intérieur. Il est également important de mesurer l'épaisseur du joint. La mesure d'un joint de piston nécessite une grande précision. Pour commencer, il vous faudra un outil de mesure approprié, comme un pied à coulisse ou un micromètre. Mesurez d'abord le diamètre extérieur, puis le diamètre intérieur du joint. Pensez à faire plusieurs mesures à différents endroits du joint pour obtenir une valeur moyenne. Il est tout aussi important de noter la forme du joint (torique, en U, à lèvres, etc.) et le type de matériau utilisé.
Matériaux des joints et leurs applications
Le type de matériau des joints doit être choisi en fonction des conditions d'utilisation du vérin. Par exemple, le NBR est résistant aux huiles, le FKM résiste à la chaleur et aux produits chimiques, tandis que le PTFE et le polyuréthane sont adaptés aux conditions d'usure élevée. Selon l'application et les conditions de travail, différents types de joints peuvent être utilisés, notamment les joints en NBR, FKM, polyuréthane, PTFE, tissu caoutchouc et MES.
L'importance de la marque et des références
La marque du vérin hydraulique est un facteur clé à considérer lors de la sélection de votre kit de joints. Sur le marché, vous trouverez des marques connues comme Freudenberg, SKF ou Cat® Parts Store, qui proposent des kits de joints adaptés à leurs modèles de vérins. Les mêmes vérins équipent-ils tous les Dyna 95 ? Il y a une référence sur le vérin ? Mes vérins semblent "home made", soudure du vérin au bout d'une barre. Ces interrogations sont cruciales pour l'identification. La présence d'une référence directement sur le vérin ou la consultation des manuels techniques du chargeur Faucheux Dyna 95 sont les premières étapes pour trouver la bonne référence. Si les vérins sont "home made", il faudra se baser sur des mesures précises et une identification visuelle des profils de joints pour trouver des équivalents.
Le kit joint pour vérin Case est une solution proposée pour l'entretien et la réparation des vérins hydrauliques de la marque Case. Il comprend une variété de joints adaptés aux spécificités des vérins Case, assurant ainsi une compatibilité optimale. Ces kits sont disponibles pour différents modèles de vérins Case, incluant notamment des références telles que 1543273C1, G107687 ou encore 1542919C1. Il est à noter que le prix varie en fonction du modèle de kit choisi, avec des tarifs allant d'environ 60€ à plus de 200€.
Procédure de remplacement des joints de vérin
Changer les joints de vérins d'un chargeur Faucheux Dyna 95, suite à un "chantier" de changement de pneus/jantes, où le godet a été déposé sur un big bag de grave, a révélé un problème : les joints de cavage, déjà dans leur jus, n'ont pas aimé lors du test du relevage, et de l'huile giclait du piston droit de cavage en allant prendre du fumier. Cela indique clairement un joint (à lèvre?) endommagé. J'ai déjà vu (en vidéo) l'ouverture de ce type de vérin, mais comment savoir à l'avance le type de joint à commander ?
Préparation et démontage
Préparation : Commencez par déconnecter le vérin de tout système sous pression pour éviter tout risque d'accident. Ensuite, retirez la tôle métallique nécessaire pour accéder au vérin. Tout d'abord, déconnectez le vérin de tout système sous pression. Retirez la tôle protectrice et les flexibles.

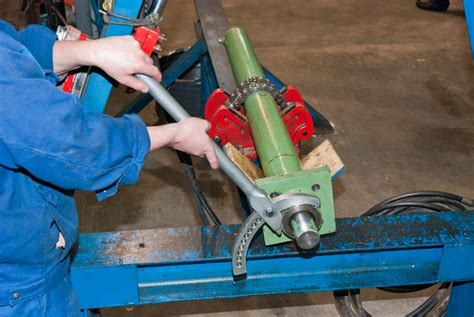

Démontage du vérin : Une fois le vérin accessible, démontez-le pour accéder aux joints. Procédez au démontage du vérin pour accéder aux joints.
Identification et commande
Identification des joints : Identifiez les joints à remplacer et notez leurs références.
Commande du nouveau kit de joints : Commandez un nouveau kit de joints correspondant aux références notées. Pour utiliser le kit joint pour vérin Case, commencez par démonter votre vérin hydraulique. Une fois démonté, identifiez les joints usés ou défectueux. Assurez-vous de prendre note des références des joints pour commander le bon kit.
Remplacement et remontage
Remplacement des joints : Une fois le kit de joints reçu, remplacez les joints usés par les nouveaux joints. Lorsque vous recevez le kit de joints Case, procédez au remplacement des joints usés par les nouveaux. Veillez à respecter l'ordre et l'orientation de montage des joints et utilisez les outils appropriés pour éviter d'endommager les nouveaux joints.
Remontage du vérin : Remontez le vérin en suivant l'ordre inverse du démontage. Enfin, remontez le vérin en suivant l'ordre inverse du démontage. Une fois les joints remplacés, remontez votre vérin hydraulique en suivant les instructions du fabricant.
comment réparer un vérin hydraulique qui fuit, des joints avec des outils de base, comment remplacer
Maintenance préventive et diagnostic des joints
Pour garantir la durabilité et l'efficacité de vos vérins hydrauliques, une maintenance préventive régulière est indispensable. Outre l'inspection visuelle des joints pour détecter d'éventuels signes d'usure, il est essentiel d'effectuer régulièrement des contrôles de pression pour identifier toute chute indiquant une défaillance du joint. De plus, nettoyez scrupuleusement le vérin avant toute intervention pour éviter la contamination des fluides. Assurez-vous également que le fluide de service utilisé est compatible avec le matériau du joint. Un stockage inapproprié peut affecter la durabilité des joints.
Inspection et détection des fuites
Premièrement, inspectez visuellement le joint pour détecter toute usure ou dommage. Deuxièmement, vérifiez s'il y a des fuites de fluide. Deuxièmement, il est essentiel de surveiller la présence de fuites de fluide autour du piston. Une fuite d'huile giclait du piston droit de cavage, ce qui était un signe évident de défaillance du joint.
Tests de pression
Troisièmement, vous pouvez tester l'efficacité du joint de tige en augmentant la pression dans le vérin. Troisièmement, un test de pression peut être effectué. Ces tests permettent de confirmer l'intégrité des joints et la bonne étanchéité du système hydraulique.
Procédure de purge du vérin
Purger un vérin simple effet est une étape essentielle pour assurer son bon fonctionnement et prévenir les problèmes d'étanchéité. Effectuez plusieurs cycles complets d'extension et de rétraction du piston. Vous pouvez utiliser un kit de purge pour faciliter cette opération. En ce qui concerne la purge d'un vérin double effet, quelques étapes supplémentaires sont nécessaires par rapport à un vérin simple effet. En effet, ce type de vérin comporte deux vis de purge qui doivent être ouvertes alternativement. La purge élimine l'air emprisonné dans le système, ce qui peut causer des mouvements saccadés et réduire l'efficacité du vérin.
