Le maintien en état de fonctionnement optimal d'une machine de motoculture, qu'il s'agisse d'une tronçonneuse ou d'une débroussailleuse, repose sur l'intégrité de ses composants internes. Parmi les éléments les plus critiques, le joint spi, ou bague d'étanchéité de vilebrequin, joue un rôle fondamental dans la préservation de la compression et la lubrification du moteur. La précision des dimensions est ici capitale, notamment pour les modèles affichant un diamètre intérieur proche de 13 mm.
Rôle et importance de l'étanchéité moteur

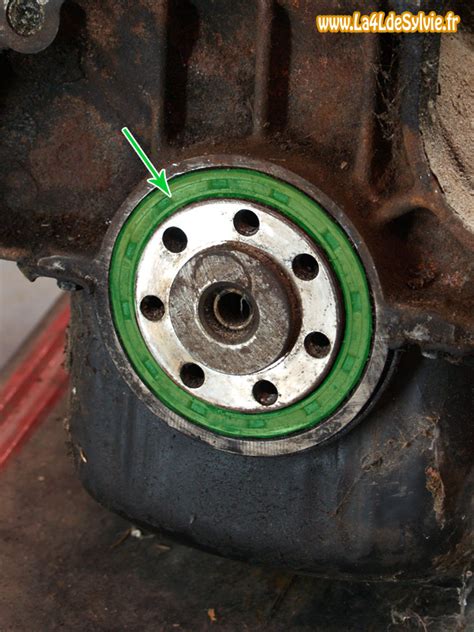

Le joint spi est un organe de précision conçu pour assurer l'étanchéité entre une pièce en rotation, le vilebrequin, et une pièce fixe, le carter moteur. Dans un moteur deux-temps, comme ceux équipant la majorité des machines Stihl, cette étanchéité est vitale. Si le joint est défectueux, le moteur subit des prises d'air qui perturbent le mélange air-carburant, entraînant des difficultés de démarrage, une instabilité du ralenti ou, dans les cas les plus graves, une surchauffe moteur pouvant mener à un serrage irréversible.
Il est impératif de comprendre que le choix d'un joint ne doit pas se faire uniquement sur la base de la référence constructeur, mais impérativement par une vérification physique des dimensions. Certains modèles de machines ont plusieurs montages différents, rendant la mesure précise indispensable avant toute commande ou installation.
Analyse de la référence SJSPISTL1320 : Spécifications et applications
La référence SJSPISTL1320, distribuée par SOSMEMBRANES, est un joint spi compatible avec la référence constructeur Stihl 96400031320. Il s'agit d'une pièce neuve dont les caractéristiques techniques sont les suivantes :
- Diamètre intérieur : 13 mm
- Diamètre extérieur : 19 mm
- Épaisseur : 4 mm
Ce composant est spécifiquement conçu pour s'adapter à une gamme variée de machines de la marque Stihl. Les données indicatives et non exhaustives mentionnent une compatibilité avec les modèles suivants : 009, 010, 011, 012, 044, et MS440. L'utilisation de ce joint permet de restaurer l'étanchéité au niveau du vilebrequin, garantissant ainsi que le moteur retrouve son rendement d'origine.
TUTO ⚒️ COMMENT REMPLACER LE JOINT SPI DE VILEBREQUIN CÔTÉ EMBRAYAGE EN 60 SECONDES CHRONO ! ⏱️
Analyse de la référence SJSPISTL1355 : Spécifications et applications
Il existe une variante technique très proche, identifiée par la référence SJSPISTL1355. Bien qu'elle soit également destinée à des applications similaires, ses dimensions diffèrent légèrement, ce qui souligne l'importance de la vigilance lors de la sélection. Les spécifications de cette référence sont :
- Diamètre intérieur : 13.5 mm
- Diamètre extérieur : 20 mm
- Épaisseur : 4 mm
Cette bague d'étanchéité, compatible avec la référence Stihl 96400031355, est destinée à des machines de plus forte cylindrée ou à des montages mécaniques différents. Elle est montée sur les modèles suivants : 046, 064, 066, MS460, MS461, et MS640. Encore une fois, il est nécessaire de bien vérifier que les dimensions correspondent à votre joint avant de procéder au montage, car la confusion entre un diamètre de 13 mm et 13.5 mm peut entraîner une fuite immédiate ou une casse prématurée du composant.
Méthodologie de sélection et précautions de montage

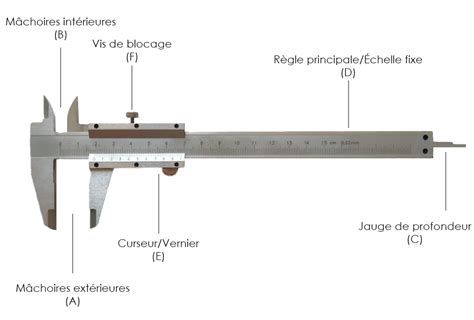

Lors de l'achat de joints spi pour une débroussailleuse ou une tronçonneuse, la méthode la plus fiable consiste à démonter l'ancien joint et à mesurer précisément ses trois cotes (diamètre intérieur, diamètre extérieur, épaisseur) à l'aide d'un pied à coulisse. Les références fournies, telles que SJSPISTL1320 et SJSPISTL1355, sont des outils d'aide au choix, mais l'erreur humaine dans le choix de la machine ou d'une modification faite par un précédent utilisateur reste possible.
Le montage lui-même nécessite une attention particulière. Un joint spi doit être inséré bien droit dans son logement, sans contrainte excessive sur la lèvre d'étanchéité. L'utilisation d'un mandrin adapté ou d'une douille de diamètre approprié est recommandée pour éviter de déformer la carcasse métallique du joint lors de l'insertion. Une fois en place, le joint doit assurer une étanchéité parfaite sans pour autant créer une friction excessive qui pourrait provoquer une usure précoce du vilebrequin.
L'impact de la maintenance préventive sur la longévité
La maintenance régulière des joints spi est souvent négligée jusqu'à ce que la machine tombe en panne. Cependant, le remplacement préventif lors d'une révision majeure du moteur peut éviter des dommages collatéraux importants. Les joints en élastomère subissent le vieillissement naturel, durcissent avec le temps et perdent leur capacité à suivre les vibrations du vilebrequin.
Lorsqu'une machine présente des signes de fatigue, comme une consommation inhabituelle de carburant associée à une perte de puissance, le contrôle des joints spi doit être intégré au diagnostic technique. En se référant aux dimensions standardisées comme celles de 13x19x4 mm ou 13.5x20x4 mm, le mécanicien peut facilement identifier le composant nécessaire. La disponibilité de pièces adaptables de haute qualité, comme celles proposées par SOSMEMBRANES, permet de maintenir en activité des machines anciennes dont les pièces d'origine pourraient être plus difficiles à trouver.
Vers une compréhension globale des systèmes d'étanchéité
Au-delà des dimensions spécifiques de 13 mm, la logique de conception des joints spi reste constante dans toute la gamme de motoculture. Que ce soit pour une petite débroussailleuse de jardin ou une puissante tronçonneuse d'abattage, le principe est identique : isoler le carter moteur du milieu extérieur pour maintenir la pression nécessaire à la combustion.
La précision de fabrication, exprimée par ces cotes au millimètre près, illustre la rigueur nécessaire dans l'ingénierie des petits moteurs. Chaque variation, même infime, modifie les contraintes exercées sur la lèvre du joint. C'est pourquoi, face à la diversité des montages, la vérification systématique des dimensions intérieures, extérieures et de l'épaisseur demeure la règle d'or pour toute intervention sur le vilebrequin. En respectant ces paramètres, on garantit non seulement le bon fonctionnement de la machine, mais également la sécurité de l'utilisateur qui manipule des outils thermiques à haut régime.
