Les systèmes électriques modernes exigent des solutions de distribution d'énergie fiables et efficaces. Au cœur de ces systèmes, les composants de Legrand, tels que les grilles de repiquage, jouent un rôle crucial dans l'organisation et la sécurité des circuits. Ces dispositifs, bien que parfois méconnus du grand public, sont des éléments essentiels pour les professionnels de l'électricité, permettant une répartition optimisée du courant et une extension aisée des alimentations existantes.
Comprendre la Fonctionnalité d'une Grille de Repiquage
Une grille de repiquage, dans le contexte des installations électriques, est un accessoire conçu pour permettre la création d'une alimentation supplémentaire à partir d'une source existante sans compromettre la sécurité ou la performance du réseau électrique. Elle agit comme un point de jonction intelligent, facilitant la dérivation et la distribution du courant vers de nouveaux circuits ou équipements. L'objectif principal est de simplifier le câblage et d'assurer une connexion solide et sécurisée.

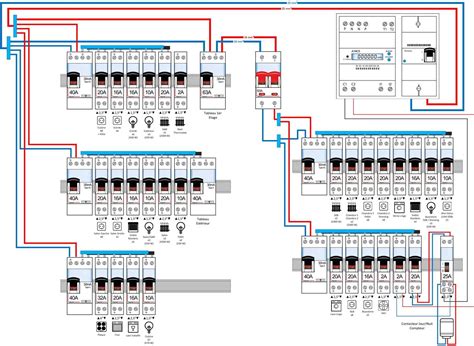

L'une des applications typiques d'une grille de repiquage est de permettre le repiquage entre deux rangées de disjoncteurs. Cela signifie qu'une alimentation passant par une rangée de disjoncteurs peut être facilement "repiquée" pour alimenter une autre rangée. C'est une solution particulièrement utile dans les tableaux électriques où l'espace peut être limité ou lorsque l'on souhaite étendre la capacité de distribution d'une manière organisée.
Les Différents Types de Grilles de Repiquage Legrand
La marque Legrand propose une gamme de grilles de repiquage adaptées à diverses configurations et besoins. Ces produits se distinguent par leurs caractéristiques techniques, leur capacité de courant, leur section de conducteur et leur indice de protection.
Cordon de Repiquage Phase + Neutre à Connexion Automatique

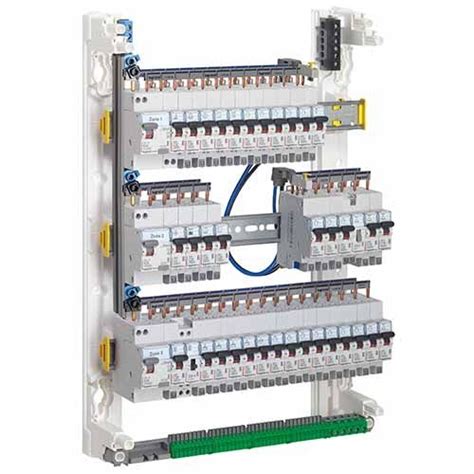

Un exemple notable est le cordon de repiquage Phase + Neutre à connexion automatique, référencé sous le numéro 4 049 27. Cet accessoire est conçu pour distribuer une intensité de 63A et utilise un câble H07-VH de classe 6. Sa section de 2x10mm² le rend apte à gérer des charges significatives.
Ce type de cordon est particulièrement apprécié pour sa facilité d'utilisation, permettant le repiquage entre deux rangées de disjoncteurs DNX³ ou DX³ Uni + Neutre pour l'alimentation d'une autre rangée. Il est souvent utilisé dans des tableaux de puissance, contribuant à une répartition optimisée de l'énergie. La construction en métal de certains de ces modules offre une protection solide pour les connexions électriques.
Les caractéristiques techniques de ce cordon incluent une connexion de type 1 Fiche avec contact de protection CEE 7/4 (type F) et un raccordement selon IEC 60320. L'entrée de câble est à angle droit, et le système de connecteur est orienté pour une installation aisée. Le nombre de conducteurs est de 2, avec une section nominale de conducteur de 10mm². La longueur du câble est de 580m, et le matériau de la gaine est du polychlorure de vinyle (PVC). Il supporte une température de -40 à 70°C et une tension nominale de 250V, avec une fréquence de 50-60Hz. Son courant nominal est de 63A. La couleur de la gaine peut varier, et il n'est pas équipé d'un conduit spiralé ni d'un conducteur de protection. Son indice de protection (IP) est IP2X.
Grilles de Dérivation pour Distribution Optimale
D'autres produits, comme les grilles de dérivation, sont spécifiquement conçues pour répartir et raccorder des câbles en cuivre, permettant une distribution optimale du courant. Ces dispositifs sont généralement fabriqués en métal, offrant une robustesse accrue.
Grille de Dérivation IP30 IK07 5P

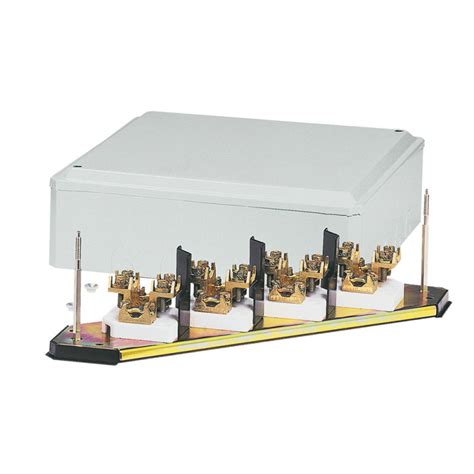

Un modèle tel que la grille de dérivation IP30 IK07 5P (réf. 0 330 55) est destinée aux câbles cuivre d'une section de 70mm² et supporte une intensité nominale de 192A. Elle est équipée de 5 pôles (5P) et offre des entrées défonçables pour tubes de diamètres 9mm et 21mm. Les étriers sont réversibles pour un serrage à zéro, et il y a 4 connexions par pôle. La grille est équipée de 5 plots de dérivation montés sur barrettes isolées et reçoit un capot tôlé dont les vis sont plombables. Le mode de pose est en saillie, et la technique de raccordement utilise des bornes à vis. Le matériau est du métal, de couleur beige (RAL 7033 équivalent) et elle est adaptée à un indice de protection IP30.
Grille de Dérivation IP30 IK07 4P
Similairement, la grille de dérivation IP30 IK07 4P (réf. 0 330 44) est conçue pour des câbles cuivre de section 35mm² et une intensité nominale de 125A. Ce modèle à 4 pôles (4P) partage de nombreuses caractéristiques avec le modèle 5P, y compris les entrées défonçables, les étriers réversibles, les 4 connexions par pôle, et l'utilisation de plots de dérivation sur barrettes isolées avec un capot tôlé plombable. La couleur est grise (RAL 7035). Le mode de pose est également en saillie, avec des bornes à vis pour le raccordement.
Ces grilles de dérivation sont des composants clés pour organiser le câblage dans les tableaux électriques, assurant une distribution claire et sécurisée du courant.
Caractéristiques Techniques et Normes
Les produits de repiquage Legrand sont conçus pour répondre aux exigences strictes des installations électriques professionnelles. Ils respectent diverses normes et réglementations, garantissant leur fiabilité et leur sécurité.
Matériaux et Construction
La construction en métal de nombreux boîtiers et grilles de repiquage offre une protection mécanique et une durabilité accrues. Pour les cordons, le matériau de la gaine est généralement du polychlorure de vinyle (PVC), résistant à des températures comprises entre 70°C. La section nominale des conducteurs, comme les 10mm² pour le cordon de repiquage 63A, est dimensionnée pour supporter les courants nominaux spécifiés.
Indices de Protection et Résistance
Les indices de protection (IP) indiquent le niveau de protection contre l'intrusion de corps solides et liquides. Par exemple, un indice IP30 signifie une protection contre les corps solides supérieurs à 2.5mm et aucune protection contre l'eau. Un indice IK (résistance aux chocs) est également pertinent pour évaluer la robustesse mécanique. Les grilles de dérivation mentionnées ont un indice de protection IP30 et une résistance aux chocs IK07, ce qui indique une bonne protection dans des environnements industriels ou tertiaires.
Compatibilité et Intensité
La compatibilité avec les prises électriques standard, comme la configuration 2P+T (2 pôles + terre) et une intensité de 16A pour certains boîtiers, garantit une intégration aisée dans les installations existantes. Les grilles de dérivation, quant à elles, sont dimensionnées pour des intensités nominales plus élevées, comme 192A pour la version 70mm² et 125A pour la version 35mm².
Comment câbler une gaine de tableau électrique Legrand (GTL) ?
Engagement et Documentation Legrand
Legrand s'engage également dans des démarches de Responsabilité Sociale des Entreprises (RSE), ce qui se reflète dans la conception de ses produits. Par exemple, certains emballages sont entièrement recyclables, et un pourcentage de matière recyclée peut être intégré dans le produit et son emballage.
La marque met à disposition une documentation technique exhaustive pour ses produits, incluant :
- Pages catalogue et annexes : Détails techniques, schémas et spécifications.
- Pages commerciales : Informations sur les offres et les applications des produits.
- Notices et guides de mise en œuvre : Instructions détaillées pour l'installation et l'utilisation sécurisée.
- Logiciels et configurateurs : Outils pour aider à la conception et à la prescription des installations.
Ces ressources sont essentielles pour les installateurs professionnels afin de garantir une mise en œuvre conforme aux normes et aux meilleures pratiques.
Applications et Avantages de l'Utilisation
L'utilisation de grilles de repiquage et de cordons de repiquage Legrand offre plusieurs avantages significatifs pour les professionnels de l'électricité :
Simplification du Câblage
Ces dispositifs permettent de créer des dérivations de manière propre et organisée, évitant ainsi les enchevêtrements de fils et facilitant la maintenance future. La connexion automatique de certains cordons réduit le temps d'installation.
Extension et Modularité des Installations
Ils offrent une solution flexible pour étendre la capacité d'un tableau électrique existant ou pour créer de nouvelles alimentations sans avoir à remplacer l'intégralité du système. Cela est particulièrement utile dans les rénovations ou les extensions de bâtiments.
Sécurité et Fiabilité
Conçus selon des normes strictes, ces composants garantissent des connexions électriques sûres et fiables, minimisant les risques de surchauffe, de courts-circuits ou d'autres défaillances électriques. La construction robuste et les indices de protection appropriés contribuent à la sécurité globale de l'installation.
Optimisation de la Distribution d'Énergie
En permettant une répartition plus efficace du courant, les grilles de repiquage aident à équilibrer la charge électrique et à optimiser la performance globale du réseau.
En conclusion, les grilles de repiquage Legrand, qu'il s'agisse de cordons de repiquage ou de grilles de dérivation, sont des composants indispensables pour toute installation électrique professionnelle visant l'efficacité, la sécurité et la modularité. Leur conception soignée et leur conformité aux normes en font des choix privilégiés pour les électriciens cherchant à optimiser leurs réalisations.
