Le système d'allumage est le mécanisme vital de votre petit moteur thermique. Qu'il s'agisse d'une tondeuse à gazon, d'une débroussailleuse ou d'un motoculteur, la bobine d'allumage joue un rôle capital dans la transformation du courant électrique pour créer l'étincelle indispensable à la combustion. Un mauvais calage ou un entrefer inadapté peut entraîner des difficultés de démarrage, des ratés d'allumage, voire une panne complète. Ce guide détaille les aspects techniques et pratiques pour maîtriser le réglage de cet élément fondamental.
Comprendre le rôle et le fonctionnement de la bobine d'allumage
La bobine d'allumage est un composant fondamental du système d'allumage des moteurs à essence. Sa fonction principale est de convertir le courant électrique basse tension, généralement issu d'un générateur intégré au volant magnétique, en un courant haute tension. Cette haute tension est ensuite transmise aux bougies d'allumage, qui, sous l'effet de cette énergie, produisent une étincelle. Cette étincelle enflamme le mélange air-carburant dans la chambre de combustion, générant ainsi la puissance nécessaire au fonctionnement du moteur.

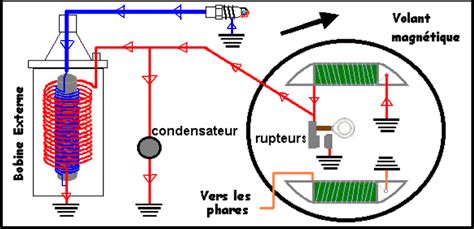

Dans le contexte des équipements motorisés, le système d'allumage est souvent basé sur un volant magnétique. Ce volant, doté d'aimants permanents, tourne à grande vitesse autour de la bobine d'allumage. L'alignement de ces aimants avec la bobine induit un champ magnétique qui, lorsqu'il est interrompu, provoque l'étincelle. L'espace entre la surface de la bobine et l'aimant du volant, appelé « entrefer », est d'une importance capitale. Un entrefer précis doit être maintenu pour assurer un alignement optimal et donc une étincelle de qualité. Si cet entrefer est trop grand, le champ magnétique ne sera pas suffisamment fort pour induire une étincelle suffisante. Inversement, un entrefer trop faible risque de provoquer des contacts physiques ou une surchauffe, endommageant la bobine.
Symptômes et diagnostic d'un mauvais calage
Identifier les signes d'un problème d'allumage est la première étape vers la résolution. Un mauvais réglage de l'entrefer peut se manifester par des difficultés de démarrage, le moteur nécessitant de nombreuses tentatives, particulièrement à froid. Il peut même démarrer puis caler immédiatement, signe d'une étincelle trop faible pour maintenir la combustion. Les ratés d'allumage, caractérisés par des à-coups, des irrégularités dans le régime ou des pertes de puissance intermittentes, sont également fréquents. Dans les cas critiques, on observe une absence totale d'étincelle à la bougie.
Les statistiques des ateliers professionnels révèlent que près de 65 % des problèmes de démarrage sont directement liés à un mauvais ajustement de l'entrefer. Si vous rencontrez des problèmes de calage de l'allumage, cela est le plus souvent dû à une clavette de volant cisaillée. En cas de choc violent, comme lorsqu'une lame de tondeuse frappe une roche, cette clavette peut absorber les dommages, réduisant ainsi les coûts de réparation. Lors du retrait du volant pour inspection, vérifiez toujours l'état de la clavette et de la rainure de clavette sur le vilebrequin.
Pour vérifier si la bobine produit une étincelle, vous pouvez utiliser un « éclateur » ou un testeur d'étincelle. Accrochez le testeur entre le câble d'allumage et la bougie d'allumage et démarrez le moteur. Veillez à décrocher la bobine du faisceau de câblage de l'équipement ainsi que du faisceau de câblage du moteur. N'attachez PAS le testeur à la bougie d'allumage pour ce test. Si l'étincelle saute la fente du testeur, votre bobine d'allumage fonctionne bien. Notez qu'une étincelle bleu vif est signe d'un allumage puissant. Une étincelle jaune ou orange indique un allumage faible, potentiellement dû à une bobine fatiguée ou à un autre composant défectueux.
Préparation et sécurité avant intervention
Avant toute intervention, la sécurité doit être votre priorité absolue. Laissez toujours le moteur refroidir pour éviter les brûlures. Débranchez la batterie en déconnectant la borne négative et retirez le capuchon de la bougie d'allumage pour vous assurer que le moteur ne puisse pas démarrer accidentellement. Il est recommandé de vider le réservoir de carburant pour minimiser les risques d'incendie. Assurez-vous d'avoir un espace bien éclairé et dégagé. Rassemblez les outils nécessaires : un jeu de clés hexagonales, un tournevis adapté aux vis de fixation de la bobine, une jauge d'épaisseur calibrée et éventuellement une pince.
Procédure de réglage de l'entrefer
La bobine d'allumage se trouve généralement à l'intérieur du cache supérieur du lanceur. Pour y accéder, il est souvent nécessaire de démonter le capot moteur. Une fois le capot retiré, vous devriez apercevoir la bobine, fixée à proximité du volant magnétique. La bobine est généralement maintenue par deux vis.
- Desserrage : Utilisez la clé hexagonale appropriée pour desserrer les deux vis de fixation de la bobine d'un quart de tour, voire un demi-tour. Cela permet de donner un léger jeu à la bobine sans la désolidariser complètement du moteur.
- Utilisation de la jauge : La valeur de l'entrefer recommandée varie selon les modèles. Les plages d'écartement les plus courantes sont 0,006 - 0,010" et 0,010 - 0,014" (environ 0,15 mm à 0,35 mm). Insérez la jauge d'épaisseur calibrée entre la surface de la bobine et l'aimant le plus proche du volant magnétique.
- Positionnement : Tout en maintenant la jauge en place, poussez délicatement la bobine contre le volant magnétique pour qu'elle vienne effleurer la jauge.
- Serrage : Tout en maintenant la bobine dans la bonne position, resserrez progressivement les deux vis de fixation. Assurez-vous que la jauge d'épaisseur ne bouge pas pendant cette opération.
- Vérification : Une fois les vis bien serrées, retirez délicatement la jauge. Elle doit coulisser sans forcer, mais sans être trop lâche. Si elle est légèrement coincée, vous pouvez tourner un peu le volant sur le côté afin de la décoincer.
Certains utilisateurs recommandent une méthode alternative utilisant une feuille de papier. L'idée est de coincer la feuille entre la bobine et le volant, puis de resserrer les vis. Si la feuille est légèrement coincée, cela indique un bon entrefer. Si elle est libre, la bobine est trop éloignée. Si elle est déchirée, la bobine est trop proche. Cependant, cette méthode est moins précise qu'une jauge d'épaisseur professionnelle.
Régler l'entrefer d'une bobine d'allumage sans outil spécifique.
Évolution technologique et maintenance préventive
Les avancées technologiques ont grandement amélioré la fiabilité des systèmes d'allumage. Les bobines à décharge capacitive (CDI) sont de plus en plus courantes. Ces systèmes génèrent des étincelles de haute tension (jusqu'à 40 000 volts, contre 15 000 volts pour les systèmes conventionnels), ce qui assure une combustion plus complète et réduit les émissions polluantes. Les modules CDI sont moins sensibles aux problèmes d'entrefer mal réglé car ils n'utilisent aucun composant mobile.
Pour éviter les problèmes d'allumage, une maintenance préventive régulière est essentielle. Il est recommandé de vérifier l'entrefer de la bobine d'allumage tous les 50 heures de fonctionnement ou au début de chaque saison d'utilisation intensive. Profitez de ces contrôles pour nettoyer les ailettes de refroidissement du moteur, vérifier l'état général du système d'allumage et inspecter le volant magnétique pour détecter toute trace de dommage ou de corrosion excessive. En prenant soin de votre équipement et en effectuant ces vérifications régulières, vous vous assurez une longévité accrue et une performance constante de votre matériel de jardinage. Si, après avoir réglé l'entrefer, votre moteur ne fonctionne toujours pas correctement, rendez-vous chez un concessionnaire agréé ou un garagiste. Ce dernier pourra effectuer un diagnostic approfondi et rechercher l'origine du dysfonctionnement afin d'effectuer les réparations nécessaires.
