L'arrosage automatique est une spécialité à part entière, dont la maîtrise permet d'optimiser la consommation d'eau et de conserver des plantes en bonne santé. Cet article ne prétend pas balayer l'ensemble du sujet, mais fournit les bases essentielles pour poser convenablement un système d'arrosage enterré et comprendre les normes qui l'encadrent.
Les Fondamentaux avant l'Installation
Avant toute installation, une phase de préparation rigoureuse est indispensable pour garantir l'efficacité et la durabilité du système.
Évaluation des Ressources en Eau : Pression et Débit

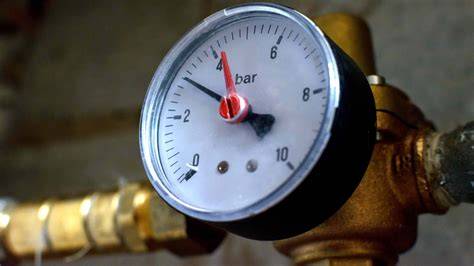

Pour fonctionner correctement, les turbines et les tuyères ont besoin d'une pression comprise entre 2 et 3,5 bars. Il est donc généralement conseillé d'avoir une pression statique dans le système d'au moins 3,5 à 4 bars. La pression statique se mesure à l'aide d'un manomètre vissé sur le robinet d'eau le plus proche du compteur d'eau. Un débitmètre à pince posé temporairement sur la canalisation principale peut donner une mesure fiable en cinq minutes, sans accès au compteur.

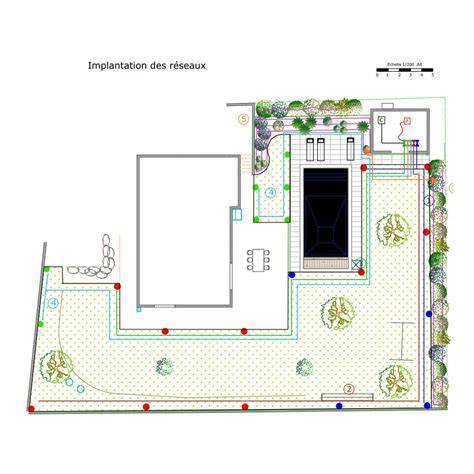

Conception du Jardin et Zonage
Le plan du jardin guide l'implantation des différents éléments. Il est crucial de regrouper les plantes selon leurs besoins en eau et de prévoir des zones d'arrosage distinctes. La première erreur à éviter est de mélanger pelouse et massifs sur un même circuit, car leurs débits et besoins sont incompatibles, ce qui entraînerait une zone saturée et une zone sèche.
Les critères de zonage à appliquer systématiquement incluent :
- Type de végétation (pelouse, arbustes, haies, vivaces).
- Exposition (plein soleil, mi-ombre, ombre - les besoins varient du simple au double).
- Pente (risque de ruissellement sur circuits inclinés).
- Compatibilité hydraulique des têtes sur un même circuit.
Les outils de conception spécialisés comme Rain Bird Design et Hunter Quick Design permettent de simuler l'installation et de détecter les sous-pressions avant la pose, générant ainsi une liste de matériel directement exploitable pour le devis.
Piquetage et Matérialisation
Le piquetage consiste à matérialiser avec des piquets la position des regards d'électrovannes et de purges, ainsi que celle des arroseurs. L'implantation d'une installation d'arrosage intégré doit être, dans la mesure du possible, conforme au plan de conception élaboré au cours de l'étude. Ces étapes doivent être réalisées en tenant compte de la configuration du terrain et de ses contraintes, dans le respect des règles professionnelles P.C.6-R0 « Conception des systèmes d’arrosage » qui concernent notamment le positionnement des arroseurs et des appareils de robinetterie et de fontainerie.
Comment installer un système d'arrosage enterré ? Leroy Merlin
Choix des Systèmes d'Arrosage en Fonction des Besoins
Le choix du système d'arrosage automatique dépend de la surface à couvrir, du type de végétation et des contraintes du terrain.

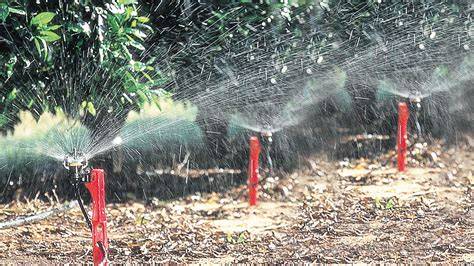

Arrosage par Aspersion
L'arrosage par aspersion, qui produit un arrosage semblable à celui de la pluie, convient aux pelouses et grandes surfaces, permettant une irrigation uniforme. Cependant, il consomme plus d'eau et peut favoriser les maladies des plantes si le feuillage reste mouillé trop longtemps.
- Tuyères : Conviennent aux petites surfaces avec une portée de 2 à 5 mètres. Ce sont de petits jets fixes qui arrosent de la même manière qu'une pluie fine, couvrant un cercle ou une partie de cercle. Le corps de la tuyère est la partie enterrée, avec une partie dépassant du sol pour visser la buse d'arrosage. Un code couleur permet de les identifier rapidement.
- Turbines : Couvrent les grandes zones avec un rayon d'action de 8 à 15 mètres. Il s'agit d'appareils d'arrosage automatique fixes par aspersion qui sont en mesure de couvrir une plus grande portée. Chaque turbine est fournie avec un jeu complet de buses, ce qui permet d'adapter en fonction des observations.
- Arroseurs Rotatifs : Fonctionnent grâce au système d'arrosage par aspersion et produisent un jet d'eau qui permet d'arroser le jardin. Un arroseur rotatif est généralement capable d'arroser une surface à 360° et permet d'obtenir un arrosage uniforme sur une zone circulaire. Un arroseur canon peut également être rotatif.
- Arroseurs Oscillants : Idéaux pour arroser une zone rectangulaire. Le jet d'eau produit forme un éventail et est projeté assez haut. Il est généralement possible d'ajuster la longueur et la largeur de la zone à arroser au niveau du programmateur.
Arrosage Localisé : Goutte-à-Goutte et Micro-Aspersion
Ces systèmes distribuent l'eau directement au pied des plantes, ce qui représente la solution la plus économe en eau.
- Goutte-à-goutte : Distribue l'eau directement au pied des plantes via des tuyaux micro-perforés ou des goutteurs individuels. C'est la solution la plus économe. Cependant, les inconvénients en contexte professionnel incluent le colmatage des goutteurs (qualité d'eau, calcaire), la vulnérabilité aux rongeurs sur lignes hors-sol et la difficulté de localisation en cas de fuite souterraine. Un filtre à l'entrée de chaque zone et des goutteurs autocompensants réduisent ces risques.
- Micro-irrigation / Micro-aspersion : Combine les avantages du goutte-à-goutte avec une couverture plus large. Les micro-asperseurs diffusent une pluie fine sur un rayon de 3 mètres maximum, et fonctionnent à basse pression, convenant aux massifs de fleurs. Les micro-asperseurs sur pic sont espacés de 1 à 2 mètres. Ce système est polyvalent et rapide à installer, mais sensible au vent et à l'évaporation.
Installation du Système d'Arrosage Enterré
L'installation d'un système d'arrosage enterré implique plusieurs étapes clés, depuis le branchement au réseau jusqu'à la pose des arroseurs.
Le Réseau de Canalisation
Le branchement au réseau d'eau potable doit être réalisé en aval du compteur et toujours rester accessible. Les tranchées doivent avoir une largeur minimale de 12 cm (et inférieure à 2 fois le diamètre de la canalisation). Elles doivent avoir une profondeur d'environ 60 cm pour le réseau primaire (liaison entre la source d'eau et les électrovannes) et 40 cm pour le réseau secondaire (liaisons entre les électrovannes et les arroseurs). Il faut veiller à ce que le fond des tranchées soit nivelé.
En matière d'irrigation, il est possible d'utiliser des conduites en polyéthylène (PE) ou en PVC.
- Tubes en PVC : Légers et faciles à poser (tubes rigides de 4 à 6 m de long, qui s’emboîtent par des joints automatiques ou à coller), ils sont en revanche sensibles aux chocs et à l'écrasement.
- Tubes noirs de PE : Plus lourds mais semi-souples et supportent mieux le gel, les chocs et l'écrasement. La couronne PE doit être dévidée en la faisant rouler, en commençant toujours par le tube situé à l'extérieur afin d'éviter toute torsion. On aura pris soin au préalable d'obstruer l'extrémité du tuyau afin d'éviter l'entrée d'impuretés. La coupe du tuyau se fait à la scie à métaux. Pour les gros diamètres, il faut penser à chanfreiner l'extrémité à la serpette et à la poncer avec une lime ou du papier de verre avant la mise en place d'un raccord.
L'assemblage des tubes PE se fait habituellement par serrage mécanique pour les diamètres inférieurs à 63 mm, à l'aide de raccords à compression (en plastique ou en laiton) ou de raccords encliquetables droits, coudés ou en té (Plasson est une référence en la matière). L'autre technique d'assemblage possible est l'électrosoudage. Plus sûre, elle nécessite en revanche un équipement spécifique (dont un automate de soudage) et est généralement réservée aux réseaux de gros diamètres ou en industrie pour des pressions élevées.
Le tableau suivant indique les diamètres de PE recommandés en fonction du débit et de la longueur de ligne :
| Débit (m³/h) | Longueur de ligne | Diamètre PE recommandé |
|---|---|---|
| Jusqu'à 1,5 | < 30 m | 25 mm |
| 1,5 à 3 | 30 à 60 m | 32 mm |
| 3 à 5 | > 60 m | 40 mm |
Électrovannes et Regards
Généralement, le système comporte une électrovanne principale et une électrovanne secondaire pour chacune des zones préalablement définies. L'ensemble de la robinetterie et des électrovannes doivent être placées dans des regards. On privilégiera les modèles rectangulaires, bien plus pratiques. La taille des regards dépend du nombre d'électrovannes. Les regards doivent affleurer le niveau fini du sol après tassement et les électrovannes doivent être approximativement à 40 cm de profondeur.
Pose des Arroseurs et Purges
Les turbines et les tuyères se connectent sur le tube PE au moyen de Colliers de Prise en Charge (CPC) en PE. Avant la pose des arroseurs, il est indispensable de remettre en eau le système pour purger cette fois les réseaux secondaires de toutes les impuretés qui pourraient gêner le fonctionnement des systèmes d'arrosage. Ce premier essai permet également d'identifier la présence éventuelle de fuites au niveau des différents raccords. Sauf contre-indication, il faut privilégier une installation en « peigne », en utilisant des té et des coudes pour obtenir un bouclage complet.
L'espacement entre les lignes et les goutteurs dépend notamment du type de sol (respecter les préconisations du fabricant). Un sol sableux ne permet pas de disperser l'eau très loin de l'émetteur : il faudra dans ce cas-là privilégier des goutteurs et des lignes plus rapprochées. Le tuyau doit être déroulé de façon antagoniste à son enroulement. Les lignes doivent être posées « en tension » pour éviter l'effet zigzag lors de la dilatation des tuyaux l'été. Il faut penser à prévoir des vannes de vidange manuelles sur chaque réseau secondaire, en point bas, pour pouvoir purger les différents réseaux l'hiver.
Câblage Électrique et Accessoires
Dans le cas d'un programmateur fonctionnant sur secteur, il conviendra de le placer de préférence en intérieur (même si certains modèles comportant un transformateur intégré peuvent être posés sur un mur extérieur). Le câblage électrique entre le programmateur et les électrovannes 24 V se fait à l'aide d'un câble U1000 R2V multibrins, équipé d'une gaine caoutchouc. Ce câble peut être enterré tel quel mais il est recommandé de le faire passer dans une goulotte. Au niveau des regards, brancher les fils aux électrovannes à l'aide de connecteurs étanches à graisse.
- Sondes de pluie : Permettent de couper l'arrosage en cas de pluie. Elles doivent être installées dans un endroit bien exposé à la pluie (pas sous une gouttière).
- Débitmètre : Installé entre le compteur et l'électrovanne principale, il permet d'informer d'une éventuelle rupture de canalisation ou d'une simple fuite.
- Filtres : Le nettoyage régulier des filtres et goutteurs maintient un débit optimal, car les tuyaux de goutte-à-goutte se bouchent facilement avec le calcaire et les particules.
Remblayage et Signalisation
Les 15 premiers centimètres doivent être remblayés avec un matériau dépourvu de cailloux qui pourraient endommager les tuyaux. Positionner ensuite les filets avertisseurs bleus (si uniquement canalisation d'eau) et rouges (si présence d'électricité).
Programmation et Réglages Fines
Une fois l'installation terminée, les réglages et la programmation sont cruciaux pour optimiser l'arrosage et la consommation d'eau.
Contrôles Initiaux
Commencez tout d'abord par vérifier au niveau du débitmètre que le débit est nul quand le système est fermé. Pour les turbines, vérifiez que les buses correspondent aux préconisations du concepteur. Pour les tuyères, le choix des buses est conditionné par la portée souhaitée et doit se faire à la commande.

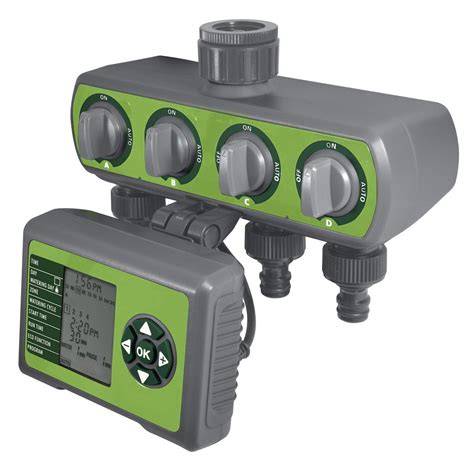

Programmation des Cycles
Une fois ces réglages effectués, il ne reste plus qu'à programmer les durées d'arrosage de chaque secteur et les heures de lancement du programme.
- Durée des cycles : Adapter la durée des cycles en fonction de la nature des arroseurs. La pluviométrie des tuyères est 3 à 6 fois supérieure à celle des turbines. Un sol argileux nécessite des cycles courts et fréquents pour éviter le ruissellement, tandis qu'un sol sableux absorbe mieux l'eau et tolère des cycles plus longs mais moins fréquents.
- Horaires d'arrosage : L'arrosage en soirée limite l'évaporation, mais il faut éviter les heures trop tardives qui favorisent les maladies. L'arrosage entre 5h et 8h réduit l'évaporation au minimum, laisse le feuillage sécher avec le soleil levant et limite le risque de maladies fongiques. Il est généralement déconseillé d'arroser la nuit, car le feuillage reste humide plusieurs heures, ce qui favorise l'installation de pathogènes.
- Ajustement saisonnier : La plupart des programmateurs disposent d'une fonction « Water budget », qui permet de modifier rapidement la durée de fonctionnement des électrovannes sans toucher aux réglages de base, en appliquant seulement un pourcentage (100 % étant la valeur standard).
- Sonde pluviométrique : Il est conseillé de choisir un programmateur équipé d’une sonde pluviométrique. Cette fonction coupe automatiquement l’arrosage en cas de pluie et optimise la consommation d’eau.
Exemple de Paramétrage
| Type de végétation | Fréquence | Durée typique | Période critique |
|---|---|---|---|
| Pelouse établie | 2-3× / semaine | 20-30 min | Juillet-août |
| Massifs arbustifs | 1-2× / semaine | 15-20 min | Première saison |
| Haies jeunes | 3-4× / semaine | 10-15 min | Reprise après plantation |
| Vivaces, annuelles | 2-3× / semaine | 10 min | Floraison |
Ces durées sont des points de départ et doivent être ajustées selon l'évapotranspiration potentielle (ETp) locale et la nature du sol.
Normes et Réglementations de l'Arrosage Automatique
L'installation et l'utilisation d'un système d'arrosage automatique sont encadrées par diverses normes et réglementations visant à garantir la sécurité, la performance et le respect de l'environnement.
Normes Techniques
- NF EN 12484 : Norme pour les systèmes d'arrosage enterrés, concernant les performances, les matériaux et les raccords.
- NF C 15-100 : Le câblage des électrovannes doit respecter les normes électriques extérieures si l'alimentation est en 230V.
- NF EN 484-1 : Définit la liste et le type d’informations qu’un maître d’ouvrage public doit mettre à disposition de l’installateur.
Réglementations Spécifiques
- Arrêté sécheresse : En période de restriction, l'arrosage peut être interdit ou limité. Les systèmes programmables permettent de respecter les horaires autorisés. Les abus d'arrosage sont sanctionnés au titre de l'article R du Code de l'environnement. Si le jardin est une partie commune en copropriété, l'amende est à partager entre les copropriétaires.

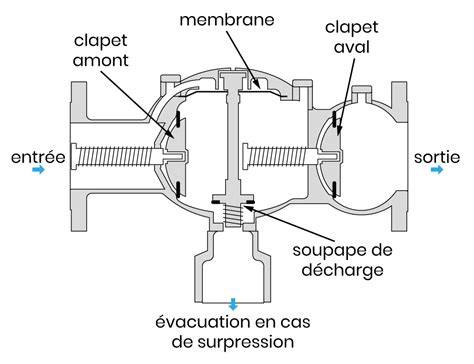

- Disconnecteur anti-retour : Obligatoire pour éviter la contamination du réseau d'eau potable par l'eau d'arrosage, en application de l'arrêté du 21 août 2008 relatif à la protection des réseaux d'eau destinée à la consommation humaine. C'est une obligation légale, et la responsabilité de l'installateur est directement engagée en cas de non-conformité. Il est impératif de faire figurer explicitement dans le devis la fourniture et la pose du disconnecteur, avec référence à la réglementation applicable.
- TVA : Un taux de TVA de 10% peut s'appliquer pour les logements de plus de 2 ans et si l'installation est réalisée par un paysagiste.
Règles Professionnelles de Conception
Le présent document précise les informations et les prescriptions prises en compte par le Maître d'œuvre pour concevoir l'installation d'arrosage automatique et pour justifier les choix techniques retenus. Les règles professionnelles visent à concevoir des systèmes d’arrosage permettant de limiter les consommations d’eau en apportant le juste arrosage nécessaire au bon développement du végétal dans les aménagements paysagers et à la qualité des surfaces sportives. Elles définissent les prescriptions minimales de conception des systèmes d’arrosage.
Optimisation de la Consommation d'Eau et Gestion Durable
L'arrosage automatique, s'il est bien conçu et géré, est un excellent moyen pour apporter l'eau au plus près des besoins des plantes, optimiser la consommation d'eau et réduire l'impact environnemental.
Utilisation de l'Eau de Pluie

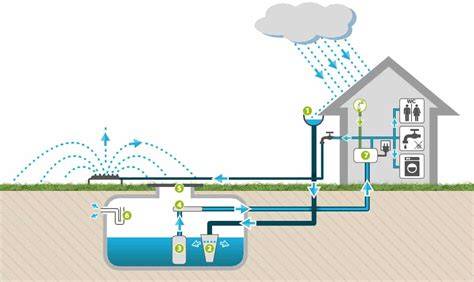

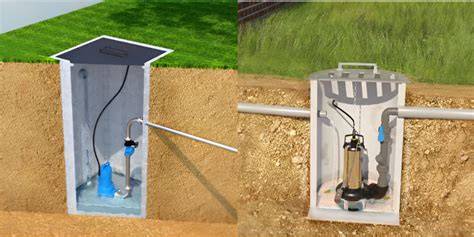

L'utilisation d'une réserve d'eau de pluie réduit les coûts et l'impact environnemental. Un système par gravité fonctionne avec 1 bar de pression, soit 10 mètres de dénivelé. Il est tout à fait possible d'utiliser l'eau de pluie avec un système d'arrosage automatique ; il suffit d'installer une pompe de relevage si le dénivelé est insuffisant. Un mètre de dénivelé génère 0,1 bar de pression.
L'eau de pluie est une eau non potable. Pour des raisons de sécurité évidentes, son usage pour l'arrosage du jardin est soumis à des réglementations. Une signalétique appropriée doit notamment être placée à proximité des robinets de soutirage de l'eau. En extérieur, l'eau de pluie peut servir au lavage d'une voiture ou à l'arrosage des plantes, du jardin ou du potager.
Maintenance et Hivernage
La purge hivernale protège le réseau d'arrosage du gel. Il faut vidanger complètement les canalisations et démonter les arroseurs dans les régions où les températures descendent sous zéro. Pour anticiper l'hivernage, il convient de couper l'alimentation principale, purger les circuits à l'air comprimé (5 à 7 bars maximum - au-delà, les membranes peuvent être endommagées), isoler le programmateur si exposé au gel et rabattre les têtes escamotables. Il est utile de consigner la date et les opérations dans un carnet de suivi.
La vérification annuelle des électrovannes et du programmateur d'arrosage automatique évite les pannes. Il faut tester chaque zone séparément et contrôler l'absence de fuites.
Arrosage en Copropriété et pour Balcons/Terrasses
Les systèmes d'arrosage automatique sont également adaptés aux jardins en copropriété et aux espaces plus restreints comme les balcons et terrasses.
Jardins en Copropriété
Les jardins en copropriété doivent être arrosés régulièrement pour rester en bon état. Un arrosage automatique permet d'arroser le potager, les fleurs, les arbustes ou le gazon pendant la nuit, à l'heure où le soleil chauffe moins la terre. L'appartenance des jardins est fixée dans le règlement de copropriété. Il est courant qu'il s'agisse d'une partie commune, dont l'entretien est à la charge de l'ensemble des copropriétaires, les frais étant répartis en fonction des tantièmes de chacun. Parfois, seuls les copropriétaires du rez-de-chaussée bénéficient de l'usage des jardins, qui restent alors des parties communes avec un droit de jouissance privatif.
Une étude technique doit être réalisée par un professionnel de l'irrigation ou par un paysagiste avant l'installation d'un système d'arrosage automatique dans un jardin en copropriété.
Balcons et Terrasses

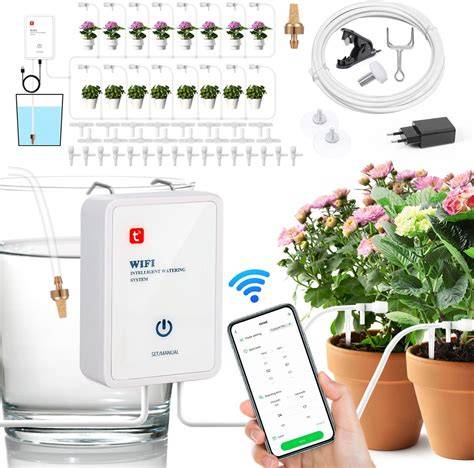

Un système d'arrosage automatique pour le jardin s'adapte aussi aux balcons et terrasses, évitant de salir le balcon et de ne jamais oublier d'arroser les jardinières.
- Cônes d'arrosage en céramique poreuse : Offrent une autonomie de 70 jours avec une simple bouteille d'eau, sans raccordement électrique. Ils sont particulièrement adaptés pour arroser l'ensemble des plantes présentes sur un balcon lorsque celles-ci sont alignées au niveau de la rambarde.
- Kits multi-pots avec réserve d'eau : Fonctionnent par gravité. Il suffit de surélever le réservoir de 70 cm pour obtenir la pression nécessaire. Aucune pompe n'est nécessaire, la seule condition étant de relier le tuyau du système à une réserve d'eau.
- Pots à réserve d'eau : Intègrent un système d'arrosage par capillarité. L'eau remonte naturellement dans le substrat selon les besoins de la plante.
- Gel hydro-rétenteur : Des sticks de gel ou des grains d'eau peuvent être plantés dans la terre à proximité de la plante en pot ou mélangés avec la terre pour une libération progressive de l'eau.
Les Documents à la Réception de l'Installation
Lors de la réception d'une installation, plusieurs documents essentiels doivent être remis au client pour assurer la bonne gestion et l'entretien du système.
- Le plan de récolement à l'échelle : Indispensable pour connaître l'emplacement exact des éléments enterrés.
- Les notices techniques des fournitures : Pour chaque composant du système (arroseurs, électrovannes, etc.).
- Le manuel d'utilisateur du programmateur : Pour permettre au client de maîtriser les réglages et la programmation.
- Le tableau de conduite de l'arrosage : Des recommandations personnalisées sur les durées et fréquences d'arrosage en fonction des végétaux et des saisons.
Conclusion Préliminaire pour les Professionnels
Un entrepreneur non spécialisé peut concevoir un système d'arrosage pour un petit jardin de forme simple, mais c'est fortement déconseillé dans le cas d'un jardin aux formes complexes et présentant des contraintes particulières (pression et/ou débit faibles, cheminements, arbre isolé, pentes…). Dans ces cas, l'intervention d'un professionnel est cruciale pour un dimensionnement hydraulique rigoureux, une installation conforme et un paramétrage adapté. Les paysagistes capables de proposer des solutions d'irrigation raisonnée - connectée, couplée à la récupération d'eau ou intégrée dans une gestion globale des eaux pluviales - auront une longueur d'avance décisive sur ce marché. La durée de vie d'une installation correctement posée avec des canalisations PE et des têtes de marque est de 15 à 20 ans. Un contrat de maintenance annuel (remise en route de printemps, réglage saisonnier, hivernage) est un levier de fidélisation efficace pour les clients.
