Diagnostic et résolution des problèmes d'entraînement des fraises sur motobineuse à moteur Briggs & Stratton

L'utilisation d'une motobineuse pour la préparation du potager est une activité gratifiante, mais elle peut devenir source de frustration lorsque la machine démarre parfaitement alors que les fraises, elles, refusent obstinément de tourner. Ce problème, bien que courant, nécessite une approche méthodique pour identifier si la défaillance est d'origine mécanique, liée à la transmission ou à une perte de puissance du moteur.

Analyse de la chaîne de transmission et diagnostic initial

Le diagnostic repose sur une logique simple. Si les fraises tournent librement à la main quand le moteur est arrêté, le problème vient de la transmission de la puissance (courroie, chaîne, embrayage, pont). Si elles sont bloquées, c’est un problème mécanique direct (rouille, débris, usure des composants).

Pour commencer, la sécurité est primordiale : coupez le moteur, retirez la clé de contact (ou la bougie sur les anciens modèles) et attendez que toutes les pièces soient immobiles. Une fois cette précaution prise, vérifiez la rotation manuelle des fraises.

• Elles tournent librement ? Le blocage n’est pas mécanique. Le souci est dans la chaîne de transmission qui amène la force du moteur jusqu’aux axes.
• Elles sont bloquées ou très dures à tourner ? Le problème est localisé sur les fraises elles-mêmes ou dans leur boîtier de transmission direct (le pont).

Il est parfois nécessaire de démonter la motobineuse pour atteindre le carter de transmissions ; parfois il est possible de le désassembler en démontant tous les boulons tout autour.

Problèmes liés à la courroie et aux éléments de friction

Votre moteur fonctionne, il entraîne peut-être même les roues, mais la puissance n’arrive pas aux fraises. Démarrez le moteur (en sécurité, sans personne devant) et observez. Si les roues avancent normalement mais pas les fraises, cela indique que le moteur et sa transmission primaire vont bien. C’est la cause la plus fréquente sur les motoculteurs modernes.

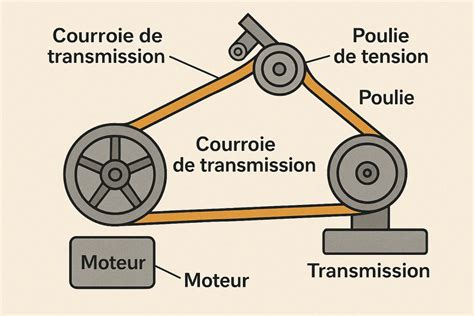

Les causes classiques liées à la transmission par courroie incluent :

• Courroie cassée ou usée : Une courroie effilochée, craquelée ou rompue ne transmet plus rien.
• Courroie détendue : Elle peut patiner sur les poulies. Si la courroie saute ou patine, c’est souvent que la cause racine n’était pas la courroie elle-même, mais ce qu’elle entraîne. Une poulie voilée ou un axe légèrement tordu peut user une courroie prématurément.
• Courroie déguidée : Elle peut être sortie de sa poulie.
• Poulies ou clavettes défectueuses : Les petites goupilles (clavettes ou « demi-lunes ») qui lient les poulies aux axes peuvent être cassées ou usées.

Si vous voyez l'axe qui tourne au centre de la poulie, c'est que le clavetage est probablement mort. Concernant la courroie, vérifiez si elle patine, notamment sur la petite poulie qui est entraînée par le moteur.

Obstacles physiques et blocages mécaniques

Ici, quelque chose coince physiquement la rotation. Des racines, un fil de fer, de la terre extrêmement compacte ou une pierre coincée entre la fraise et le carter peuvent tout bloquer. C’est la boîte de transmission qui reçoit la force de la courroie/chaîne et la transmet aux axes des fraises.

Le manque de lubrification est la cause N°1 d’un blocage soudain, surtout si la machine a travaillé dans un sol dur. La vieille graisse se durcit, les engrenages surchauffent et se grippent. La solution consiste à nettoyer soigneusement tout l’ancien lubrifiant et à regraisser abondamment avec une graisse de qualité pour transmission, en insistant sur les pignons et les roulements.

Si la motobineuse a passé l’hiver au garage et que les fraises sont bloquées, c’est typiquement un problème d’humidité et de rouille à l’intérieur du pont de transmission. Ne forcez pas. Commencez par appliquer un dégrippant pénétrant sur les axes et les joints. Laissez agir plusieurs heures, voire un jour. Si ça cède, démontez, nettoyez la rouille et regraissez abondamment.

Évaluation de la puissance moteur et réglages

Des fois, le moteur tourne, mais n’a plus la puissance nécessaire pour entraîner la transmission sous charge. Un filtre à air complètement bouché, une bougie fatiguée ou un carburateur mal réglé peuvent priver le moteur de sa force.

Par exemple, sur certains moteurs B&S, si l'huile est descendue jusqu'au filtre à air, il est nécessaire de le nettoyer. Il peut arriver aussi que le moteur peine et s'éteigne si l'on se met à biner, alors qu'il tient le ralenti. Dans ce cas, un nettoyage poussé peut suffire. Si vous avez de l'huile qui coule du couvercle, vérifiez s'il n'y a pas un circuit engorgé.

Il est également crucial de vérifier le système d'allumage. Si la clavette du volant moteur est cisaillée, le volant est décalé et l'allumage ne se fera pas au bon moment, ce qui peut empêcher le moteur de prendre ses tours sous charge. Le module d'allumage, bien que fiable, doit être inspecté si aucune étincelle n'est produite à la bougie, en s'assurant que l'écartement entre l'armature et le volant moteur est conforme aux spécifications du manuel.

Méthodologie d'entretien et de réparation

Pour éviter un démontage dispersé, il est préférable de suivre une séquence courte et progressive qui permet de situer rapidement la panne entre commande, transmission, blocage mécanique ou manque de puissance moteur. Les tests doivent suivre une logique progressive. On commence classiquement par faire tourner la motobineuse à vide puis on observe la réaction en travaillant progressivement différents types de sols.

Si vous avez suivi toutes ces étapes sans succès, ou si la réparation dépasse vos compétences, il est temps de faire appel à un expert. La documentation technique, notamment les éclatés de pièces disponibles sur les sites spécialisés, est une aide précieuse pour identifier les références exactes des composants à remplacer, comme la courroie ou les clavettes. N’oubliez pas que la patience est de rigueur : si vous faites cela doucement, en analysant chaque pièce, vous n’aurez pas de soucis au remontage.

Principes de fonctionnement et points de vigilance

La chaîne cinématique reliant le moteur aux fraises demeure le secteur le plus exposé aux avaries sur une motobineuse. Le câble d’embrayage relie la main de l’opérateur à la boîte de transmission, conditionnant l’engagement et le désengagement des fraises. Avec l’usure, ce câble peut se détendre ou gripper dans sa gaine, entraînant une perte partielle ou totale de contrôle du mouvement des fraises. Pour régler le problème, il convient avant tout de lubrifier la gaine et de tester la glisse du câble.

Il est utile de rappeler que le moteur Briggs & Stratton est souvent donné pour tourner à un maximum de 3200 t/mn. Si vous trouvez que votre machine ne tourne pas assez vite, vérifiez les réglages du régulateur, bien que ces paramètres aient été étudiés par le fabricant pour limiter la fatigue du moteur et du mécanisme. Si vous n'avez pas d'étincelle à la bougie, ne cherchez plus côté allumage, condensateur défectueux, ça viendra bien assez vite, cherchez côté carburation, filtre réservoir bouché, prise d'air carbu, ressorts du régulateur sur le carbu mal fixés, pointeau qui se coince ou portée de pointeau sur le flotteur creusée.

Enfin, pour les machines ayant subi une longue période d'inactivité ou une inondation, le remplacement des joints de carburateur et une vérification minutieuse des circuits d'admission peuvent transformer une machine récalcitrante en un outil performant. Chaque étape de diagnostic doit être documentée, idéalement par des photos, pour faciliter le remontage et le partage d'expérience au sein des communautés de passionnés de mécanique.
