L'agriculture moderne repose sur l'optimisation des processus pour améliorer le rendement et la qualité des cultures, tout en minimisant les interventions manuelles et l'impact environnemental. Dans ce contexte, les outils de travail du sol, tels que les bineuses, jouent un rôle crucial. La société Carré, reconnue pour son expertise dans le domaine du travail du sol, a développé la bineuse ECONET, une machine conçue pour le binage des cultures en lignes, offrant des solutions innovantes pour répondre aux exigences des agriculteurs. Cette bineuse se distingue par sa conception modulable, ses systèmes de guidage avancés et ses options d'entretien simplifiées, faisant d'elle une référence en matière de binage.
Conception et Innovation des Éléments Bîneurs
Au cœur de l'innovation de la bineuse ECONET se trouvent ses éléments bineurs, qui ont fait l'objet d'une évolution significative. Carré a intégré de nouvelles articulations de parallélogramme visant à limiter le jeu latéral et à garantir une précision de binage constante dans le temps. Pour atteindre cet objectif, ces articulations sont équipées de bagues Dry-Tech à lubrification intégrée. Ce choix technologique présente un double avantage : il assure une durabilité accrue des pièces en mouvement et minimise considérablement les besoins en entretien. L'entretien est ainsi réduit au strict minimum, permettant aux agriculteurs de gagner du temps et de se concentrer sur d'autres tâches essentielles.
La partie arrière de l'outil, qui supporte les dents, a également été repensée pour offrir une flexibilité accrue. Elle est désormais modulable, ce qui simplifie grandement la modification de la configuration de la bineuse. Cette modularité permet d'adapter l'outil aux spécificités de chaque culture, offrant ainsi une polyvalence indispensable dans un environnement agricole diversifié. Le réglage des dents s'effectue de manière précise et aisée grâce à une manivelle, garantissant un ajustement optimal pour chaque intervention.
Adaptabilité et Précision du Guidage
La bineuse ECONET est conçue pour biner les cultures en lignes, avec un espacement minimum entre les rangs de 20 cm. Cette spécification technique souligne sa capacité à intervenir sur une large gamme de cultures, des plus espacées aux plus serrées. La précision du binage est une préoccupation majeure, car elle impacte directement la santé des cultures et la réduction des adventices. Pour répondre à cette exigence, Carré propose des solutions de guidage sophistiquées.

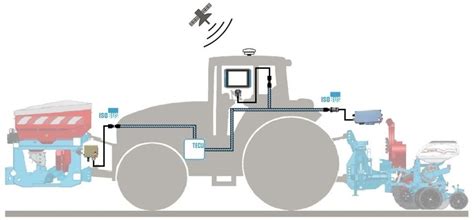

Les deux versions de la bineuse sont pilotables manuellement via un boîtier de commande situé en cabine. Cette option offre un contrôle direct et intuitif pour l'opérateur. Cependant, pour une précision inégalée et une réduction des efforts, la bineuse peut également être pilotée automatiquement par GPS, grâce à l'intégration du système ISOBUS du tracteur. Cette connectivité avancée permet à la machine de suivre les rangs avec une exactitude millimétrique, même dans des conditions de visibilité réduite ou sur des terrains complexes.
Solutions pour les Demi-Tours en Bout de Champ
Les demi-tours en bout de champ représentent souvent un défi pour les opérateurs de machines agricoles, nécessitant des manœuvres précises pour éviter d'endommager les cultures ou la machine elle-même. Carré a développé deux versions spécifiques de ses éléments bineurs pour faciliter ces opérations.
La première version est équipée d'un élément à relevage hydraulique horizontal. Lors des demi-tours, cet élément se dégage de 23 cm par rapport à la position de travail, offrant un dégagement suffisant pour manœuvrer en toute sécurité. La seconde version dispose d'un relevage vertical, qui décale l'élément de 52 cm. Ce décalage plus important peut être particulièrement utile dans les situations où l'espace de manœuvre est plus restreint. Ces deux systèmes de relevage sont conçus pour être pilotés de manière flexible, soit manuellement à l'aide du boîtier en cabine, soit automatiquement via le système GPS et ISOBUS du tracteur, offrant ainsi une adaptabilité maximale aux préférences de l'opérateur et aux contraintes du terrain.
RELEVAGE DOUBLE POMPE, COMPRENDRE LE FONCTIONNEMENT
Spécifications Techniques et Sécurité
La bineuse ECONET est conçue pour le binage des cultures en lignes, à partir de 20 cm de distance entre les rangs. Cette caractéristique technique souligne sa polyvalence et sa capacité à s'adapter à diverses configurations de cultures. Le binage, tel que défini par le constructeur, permet de travailler le sol sur sa partie superficielle, contribuant ainsi à l'élimination des adventices et à l'amélioration de la structure du sol.
La sécurité est une priorité absolue dans la conception et l'utilisation de toute machine agricole. Le manuel d'utilisation de l'ECONET insiste sur l'importance de maintenir les avertissements et les pictogrammes propres et visibles en permanence. Il est rappelé que les vibrations peuvent desserrer les connexions vissées, soulignant la nécessité d'une vérification régulière du serrage des composants. L'utilisation conforme à l'usage prévu est strictement définie : la bineuse ECONET est prévue pour le binage des cultures en ligne à partir de 20 cm d'espacement entre les rangs. Toute utilisation autre que celle-ci est considérée comme non conforme et dégage le constructeur de toute responsabilité en cas de dommages.
Des instructions générales de sécurité sont fournies, stipulant que la machine ne doit être utilisée que si tous les dispositifs de protection et de sécurité sont en place et fonctionnels. Le manuel détaille également les procédures de verrouillage et de déverrouillage des éléments de la machine, ainsi que les consignes spécifiques pour le système hydraulique, notamment le raccordement des conduites hydrauliques au système du tracteur uniquement lorsqu'il n'y a pas de pression.
Entretien et Maintenance Simplifiés
L'entretien régulier est essentiel pour garantir la longévité et la performance de la bineuse ECONET. Le constructeur recommande de respecter les délais prescrits ou indiqués dans le manuel pour les opérations de maintenance. Pour le modèle Econet GL, la commande hydraulique doit être actionnée et maintenue pour certaines opérations, et les bras de relevage doivent être bloqués latéralement, notamment lorsqu'ils sont équipés du système Precicam.
Le manuel fournit des informations détaillées sur le calcul de la répartition des charges, afin d'assurer une stabilité optimale du tracteur et de la machine. Il est précisé que la charge sur l'essieu avant du tracteur doit être au moins égale à 20% du poids à vide du tracteur. Des formules sont fournies pour calculer le lestage nécessaire à l'avant du tracteur et le poids total de l'ensemble tracteur-machine. Ces calculs sont cruciaux pour garantir la sécurité et l'efficacité du travail.
La conduite est influencée par la machine attelée au tracteur. Une bonne répartition des masses et une adaptation des réglages sont donc primordiales pour une maniabilité optimale.
Modularité des Éléments et Types de Dents
La bineuse ECONET offre une grande flexibilité grâce à la possibilité de monter les éléments selon deux configurations : "élément large" et "élément étroit", adaptées aux différents écartements de rangs des cultures. Cette modularité permet d'optimiser la couverture du sol et l'efficacité du binage.
Le choix des dents est également un facteur déterminant pour la performance de la bineuse. Plusieurs modèles de dents et de socs sont proposés, adaptés à différents types de sols, de cultures et aux finitions requises. Le manuel décrit différentes catégories de dents :
- Dents rigides type betteravière : Elles augmentent la pénétration dans le sol. L'angle de pénétration du soc joue un rôle dans l'agressivité du travail. Un angle faible favorise un travail de sectionnement de surface, tandis qu'un angle élevé permet une pénétration plus verticale et un travail plus profond, favorable à la rupture de la croûte de battance. Leur étroitesse peut nécessiter une combinaison avec des socs plats ou à pattes d'oie pour assurer un recouvrement du travail.
- Dents mixtes ou demi-rigides : Ces socs travaillent à environ 5 cm de profondeur et offrent une bonne pénétration. Ils peuvent également avoir une action de buttage pour étouffer les adventices sur le rang. Pour les cultures fragiles ou lorsque l'action de buttage n'est pas souhaitée, des demi-socs permettent un scalpage proche du rang.
- Dents souples de vibroculteurs : Bien que non détaillées dans cette section, elles sont généralement utilisées pour un travail moins perturbateur du sol.
Il est également possible de remplacer l'ensemble dent + soc par des roues étoilées, qui arrachent les adventices et les recouvrent de terre. Ce système constitue un guidage passif.
Systèmes de Guidage Avancés et Options
Pour une précision accrue, la bineuse ECONET peut être équipée de systèmes de guidage avancés. Le guidage passif, comme celui offert par les roues étoilées, est une première étape. Le guidage actif, quant à lui, utilise des systèmes tels que l'auto-pilotage. Des systèmes positionnés sur un châssis intermédiaire détectent la position du rang et corrigent la trajectoire de la bineuse. Il devient ainsi possible de biner sur le rang sans recourir à un système de reconnaissance des plants.
Pour une intervention encore plus fine sur le rang, des doigts souples (ou doigts Kress) peuvent être installés sur les éléments bineurs. Ces doigts viennent travailler directement sur le rang. Pour une précision maximale, certaines bineuses sont équipées de systèmes de reconnaissance individuelle des plants grâce à des caméras. Des pales situées de part et d'autre du rang binent entre les plants et s'écartent lorsque la caméra détecte un pied. Chaque élément de binage sur le rang dispose de sa propre caméra, garantissant une adaptation en temps réel à la position des plants.
Options et Équipements Complémentaires
Carré propose une gamme d'options et d'équipements complémentaires pour la bineuse ECONET, permettant d'adapter la machine à des besoins spécifiques :
- Socs butteurs : Fixes ou réglables, ils permettent de ramener la terre au milieu de l'inter-rang, favorisant le buttage des cultures.
- Disques de chaussage/déchaussage : Installés à l'arrière de la machine, ces disques contribuent à ramener la terre vers le rang ou à l'en éloigner, selon le réglage.
- Disques de buttage : Leur inclinaison détermine la forme du buttage, permettant de modeler la terre autour des plants.
- Étoiles à doigts NETLINE : Ce système, installé à l'arrière de l'élément bineur, travaille sur le rang en détruisant les jeunes plants adventices.
- Compteur d'unité : Fixé sur la roue de l'élément bineur, il permet de relever les surfaces travaillées, offrant un suivi précis des interventions.
- Direction (Guidage) : Pour un binage encore plus près du rang, un système de direction assistée peut être installé sur la poutre de la bineuse.
Équipement Fertiloc : Fertilisation Localisée
L'équipement Fertiloc est une option innovante qui permet l'apport d'engrais granulé localisé directement au pied des cultures en ligne. Il se compose de trémies de 250 litres chacune, dont le nombre varie en fonction de la largeur de la bineuse. Les trémies sont directement montées sur le châssis des bineuses fixes.
Le réglage du débit de l'engrais est indépendant pour chaque cellule, sans nécessiter de changement de pignons, offrant ainsi une grande précision dans la distribution. Une clé est fournie pour le réglage des cellules, et une manivelle permet d'effectuer des essais de débit. L'engrais est déposé par gravité directement sur le sol, au pied du rang, via un ou deux tuyaux de descente.
Le remplissage des trémies est facilité par des bâches souples permettant une ouverture totale. La hauteur de chargement est d'environ 1,60 m, et peut atteindre 1,80 m avec une rehausse de trémie. Un tamis amovible permet de filtrer les débris ou les amas d'engrais. La vidange des trémies s'effectue par deux trappes actionnées par un bouton moletté. Les goulottes de sortie sont conçues pour accrocher facilement des sacs ou des seaux.
Transport et Repliage
La largeur de transport est un aspect important pour la circulation sur route et dans les espaces restreints. Les bineuses ECONET peuvent être configurées pour réduire leur largeur de transport à 3,00 mètres, voire moins pour certains modèles repliables. Les bineuses ECONET monopoutre repliables de type M1, conçues pour des écartements de 0,60 m à 0,80 m, ont une largeur de transport de 2,50 m une fois repliées. Le repliage manuel permet de rabattre un élément bineur à chaque extrémité, facilitant ainsi le passage dans les chemins ou les zones étroites.
Le dépliage des rallonges, lors du passage de la position transport à la position travail, est une séquence qui implique généralement la sortie de vérins de dépliage, suivie d'un réglage des butées de rallonges pour assurer un contact correct avec la poutre centrale.
RELEVAGE DOUBLE POMPE, COMPRENDRE LE FONCTIONNEMENT
Maintenance Spécifique et Vérifications
La maintenance de la bineuse ECONET comprend des opérations régulières à effectuer par l'utilisateur et des interventions par du personnel spécialisé. Après la première heure d'utilisation, il est crucial de vérifier le serrage des dents vibrantes et de remplacer les pièces détériorées. Le manuel insiste sur la nécessité de dépressuriser le circuit hydraulique et d'arrêter le moteur avant toute intervention sur ce système.
Les pneumatiques de la machine doivent être vérifiés quant à leur état général et leur pression. La pression doit être identique de chaque côté de la machine et ne pas être inférieure à la pression préconisée, qui est indiquée en fonction de la vitesse maximale, de la charge maximale et de la dimension du pneumatique.
En cas de fuites dans le circuit hydraulique, notamment sur les bineuses repliables, il est recommandé de faire appel à du personnel spécialisé. Ces interventions requièrent des compétences techniques spécifiques et l'utilisation d'outils appropriés pour garantir la sécurité et l'efficacité des réparations.
Conclusion
La bineuse Carré ECONET représente une avancée significative dans le domaine du binage agricole. Grâce à sa conception innovante, ses articulations de parallélogramme améliorées, sa modularité, ses systèmes de guidage précis et ses options de fertilisation intégrée, elle offre aux agriculteurs un outil performant, fiable et adaptable. L'accent mis sur la réduction de l'entretien, la facilité d'utilisation et la sécurité renforce encore son attrait. Que ce soit pour un pilotage manuel ou automatique, la bineuse ECONET est conçue pour optimiser le travail du sol, améliorer la santé des cultures et contribuer à une agriculture plus efficiente et durable.
