Déterminer le bon débit d’eau est essentiel dans le cadre d’une utilisation agricole ou industrielle. Forer en zone industrielle ou en zone agricole demande un savoir-faire spécifique. Le débit influence directement la performance des systèmes d’irrigation, la pression dans les canalisations, la durabilité des pompes et la qualité de l'arrosage. Il doit être adapté en fonction des besoins spécifiques, du sol, et des équipements utilisés. Dans le secteur agricole, les besoins varient selon les cultures et le système choisi : goutte à goutte, buses, rampe d’arrosage ou arrosage manuel. Par exemple, un système à goutteurs nécessite un faible débit, mais constant, tandis que des buses d’irrigation à grande portée exigent des débits plus importants avec une pression plus élevée. Pour le goutte à goutte, un débit de 1 à 8 litres par heure par goutteur est généralement suffisant, avec une pression autour de 1 bar. Les rampes d’arrosage ou systèmes à buse demandent souvent entre 1 et 10 mètres cubes par heure, selon le diamètre et le nombre de buses utilisées.
L'Importance Cruciale du Choix de l'Équipement de Pompage
Suite au changement des conditions climatiques et aux encouragements des pouvoirs publics, l’irrigation prend de plus en plus d’importance dans le milieu agricole. Cependant, le choix de l’équipement à utiliser pour arroser ses cultures se pose au producteur, essentiellement en ce qui concerne l’équipement de pompage. Le recours aux professionnels sérieux est inévitable si l’on veut éviter nombre de déconvenues. En effet, certains agriculteurs qui recourent au pompage ne sont pas toujours en mesure de juger si leur matériel fonctionne conformément aux conditions prescrites par les fabricants ou même si l’acquisition a pris en considération les besoins spécifiques. Le constat sur le terrain révèle que l’agriculteur est souvent confronté aux difficultés de choix de son équipement. Ainsi, il n’est pas rare de le voir s’équiper à l’image de ses voisins sans se préoccuper de ses propres besoins. Par méconnaissance, il peut même être victime de certains revendeurs qui, faute de compétences nécessaires pour lui offrir la solution optimale à son projet, cherchent délibérément à le suréquiper pour se libérer de toutes inconvenances techniques. Ils se soucient plus de faire marcher son système que des conséquences qui vont se répercuter sur les charges fixes et variables.
Il est par ailleurs fortement conseillé d’exiger et de conserver les notices d’emploi des pompes pour les consulter chaque fois que c’est nécessaire, que ce soit pour des renseignements sur les performances de la pompe, la commande des pièces de rechange, ou le couplage du moteur à la pompe. De plus, les caractéristiques du système de pompage sont souvent mal identifiées. Une enquête effectuée dans les périmètres irrigués du Gharb et du Tadla, a révélé que des exploitants confondaient parfois le débit de la pompe avec le nombre de pouces indiqué par le fabricant. Il faut souligner que pour un groupe immergé, il y a lieu de distinguer entre le diamètre d’encombrement maximum de l’électropompe (couvre-câble compris) et le diamètre de l’orifice de refoulement. Les deux sont exprimés en pouces. Selon les constructeurs, pour un diamètre hors tout et un nombre donné d’étages (cellules), le débit de la pompe devient fonction du diamètre de l’orifice de sortie ou, dans certains cas, de la hauteur du groupe (pompe + moteur) et de la charge imposée par le réseau.
Comment Choisir son Équipement de Pompage : Une Étude Approfondie
Le choix d'une pompe de forage doit tenir compte des conditions d’utilisation. Une étude du projet d’irrigation est indispensable pour déterminer le débit et la pression nécessaires au bon fonctionnement du réseau d’irrigation. Un mauvais choix peut entraîner plusieurs conséquences. Il y a tout d'abord le risque d’un débit inférieur aux besoins ou alors trop important. Dans ce cas, cela représente une dépense inutile pour une motopompe surdimensionnée. Ensuite, un mauvais rendement peut aboutir à une surconsommation de carburant ou d’électricité par rapport à la quantité d’eau pompée. De plus, une usure prématurée des moteurs, causant une charge excessive sur les roulements et une usure rapide de la garniture mécanique, entraîne une perte économique. Enfin, des turbulences peuvent créer des dommages de cavitation, capables de détruire en très peu de temps le corps de pompe et la roue.
Pour effectuer le bon choix, il faut tout d’abord disposer des éléments suivants : le débit maximum de pointe nécessaire, la hauteur géométrique maximum de pompage, qui correspond à la différence entre le niveau de l’eau le plus bas et le niveau du bac où arrive le tuyau. Il faut également connaître la longueur et le diamètre des tuyaux d’aspiration et de refoulement, car ils déterminent la « perte de charge » en cours de pompage. C’est-à-dire la pression supplémentaire que la pompe doit vaincre pour pousser l’eau dans les tuyaux. Elle est plus importante pour de petits que pour de grands diamètres et augmente avec la longueur de la tuyauterie. S’il y a une variation du niveau de l’eau (cas des rivières en général, souvent aussi des puits et forages dont le niveau baisse en cours de pompage), il faut connaître également le niveau le plus haut, et donc la hauteur géométrique minimum de pompage.
En fonction de ces éléments, il faut consulter les courbes données par les constructeurs et sélectionner la pompe qui aura des rendements satisfaisants dans les conditions prévues. Il faut se préoccuper également du moteur qui devra fournir une puissance légèrement supérieure à la puissance absorbée par la pompe (25% est une marge satisfaisante). L’idéal est de vérifier le point réel de la pompe au cours des opérations de pompage (en ayant recours à un débitmètre et/ou à un manomètre) afin de réaliser les ajustements nécessaires pour assurer des conditions optimales de travail et une longue durée de service. Le type de sol est un paramètre important. Un sol lourd comme l’argile nécessitera un arrosage plus lent pour éviter la stagnation d’eau, tandis qu’un sol sableux aura besoin d’un débit plus régulier pour compenser l’infiltration rapide. Il est donc crucial de régler la pression de la pompe en fonction de ces éléments. Une pression trop faible entraîne une mauvaise distribution, une pression trop forte peut endommager les buses ou les raccords. Un bon système d’irrigation ou d’alimentation en eau repose sur la cohérence entre le débit, la pression, les buses, la pompe et le réseau. Une pompe surdimensionnée consomme inutilement de l’énergie, tandis qu’une pompe sous-dimensionnée ne fournira pas le débit attendu. Le choix du matériel doit donc être basé sur une étude précise des besoins et des caractéristiques du terrain.
Pompes HMT
Rendement des Pompes et Optimisation Énergétique
Le rendement des pompes se définit comme le rapport entre l’énergie hydraulique fournie et l’énergie mécanique absorbée par la pompe. Selon les professionnels, il est important de choisir une pompe dont le rendement sera optimum à la hauteur manométrique (Hmt) et à la vitesse de rotations prévues. Une autre erreur courante est l’interprétation des informations rapportées par les fabricants sur la plaque signalétique collée à la carcasse de la pompe. Contrairement à ce que pensent très souvent les utilisateurs, le couple débit-pression indiqué sur cette plaque ne représente le fonctionnement réel de la pompe que sous la condition de son utilisation au rendement maximum.
En période d’utilisation, l’agriculteur se soucie davantage de la continuité du fonctionnement de son système, que de sa qualité. Sans oublier la révision incessante à la hausse des prix du carburant et de l’électricité, d’autres éléments sont également responsables de l’augmentation inutile de la facture énergétique dans les exploitations. Toutes les démarches de maîtrise de consommation d’eau et d’énergie, devront donc être associées à une argumentation économique adaptée aux contraintes de l’exploitant. Le rendement énergétique des pompes, estimé à partir de leurs puissances nominales, peut varier de 30 à 70%. Pour la gamme de puissance considérée, le rendement de la pompe devrait être supérieur à 50%. Or, dans la moitié des cas, le rendement des groupes de pompage est inférieur à ce seuil, ce qui implique des surcoûts importants.

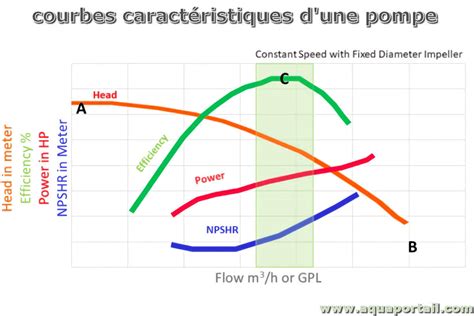

À titre d'exemple, une pompe prévue pour fonctionner d’une manière optimale à une Hmt de 40m avec un rendement de 80% ne fonctionnera que médiocrement à 10 m de hauteur et le rendement va chuter à 60 %. Cela signifie que pour une même puissance absorbée, elle fournira un débit inférieur de 25% à celui donné par une pompe mieux adaptée, dont le rendement sera optimum à 10 m Hmt. Le coût de 1m d’eau pompée sera d’un tiers plus élevé. Pour choisir correctement la pompe, il faut connaître la courbe caractéristique du constructeur, qui donne le débit obtenu en fonction de la Hmt, pour différentes vitesses de rotation, ainsi que les rendements de pompage et les puissances absorbées aux différents régimes.
Par ailleurs, le coût de consommation d’électricité (hors abonnement) pour l’irrigation de 10 ha d’agrumes à raison de 6000 m3/ha et à une pression de 4 bars varie entre : 1000 dh/ha, pour un rendement de 65 %, et 1630 dh/ha avec un rendement de 40% (soit un surcoût de 630 Dh par ha et par an). Les raisons de telles dérives sont multiples : les pompes peuvent être inadaptées aux caractéristiques de débit et de pression requis par les systèmes. Une pompe initialement prévue pour alimenter un réservoir, peut être utilisée pour un système d’irrigation localisée. La vétusté du matériel peut aussi être à l’origine d’une baisse du rendement.
Adapter le Matériel aux Circonstances et Éviter les Idées Reçues
Beaucoup de producteurs pensent qu’avec une pompe plus puissante, ils pourront améliorer le rendement du puits. Il faut savoir qu’on ne doit pas dépasser la capacité de pompage du puits et la hauteur de levage de l’eau dans le puits. Une pompe plus puissante que nécessaire ne donnera pas plus d’eau que le puits est en mesure d’en fournir. Avant de choisir une pompe, il est essentiel de demander à un entrepreneur qualifié en construction de puits de faire un essai de pompage et de vous conseiller une pompe correspondant à vos besoins. Si vous installez une pompe trop grosse, vous pourriez causer des dommages irréparables à celle-ci ou à votre puits.
Pompage Thermique ou Électrique ?
Lorsque la station de pompage ne peut être liée au réseau électrique, le choix s’oriente vers l’utilisation de moteurs thermiques à combustion interne à piston alternatif. Le couplage d’une pompe à un moteur thermique permet de faire varier les hauteurs et les débits selon la demande grâce à une variation de vitesse. Les moteurs diesel, ont un rendement pouvant atteindre 40% et s’adaptent à toutes les situations sauf dans le cas de forages, car les débits et pressions qu’ils peuvent fournir sont limités. Par ailleurs, l’encombrement, le poids, le bruit, les coûts de fourniture et la maintenance de ces moteurs sont toujours plus élevés que ceux des moteurs électriques. Le choix d’un moteur diesel doit se baser sur la puissance, la vitesse de rotation, le nombre de cylindres et les conditions climatiques. En général, la longévité est plus grande pour les moteurs à faibles régimes, mais ils sont volumineux et plus chers. Un fonctionnement en permanence impose d’opter pour une faible vitesse.

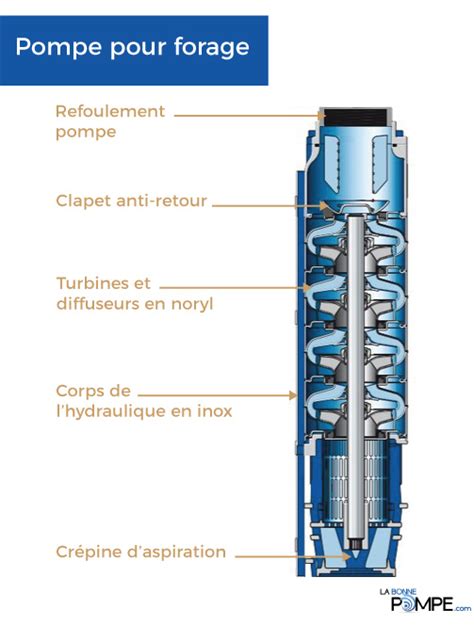

En revanche, le pompage électrique s’impose lorsqu’il s’agit de grandes profondeurs. L’alimentation du moteur est assurée à partir du réseau si le site est connecté, sinon à partir d’un groupe électrogène. Le moteur asynchrone est le plus utilisé en surface ou le plus souvent immergé dans l’eau. Le moteur des groupes immergés est composé d’un stator noyé dans un liquide de refroidissement. Il est livré rempli de son liquide de lubrification et ne requiert qu’un contrôle du niveau de remplissage au moment de l’installation. Les groupes à entraînement électrique ont plusieurs avantages : débit illimité, profondeur très élevée, rendement élevé, silencieux, robuste, charges de fonctionnement réduites, entretien facile, automatisation et régulation faciles.
Types Spécifiques de Pompes pour le Maraîchage
Pour sélectionner la bonne pompe, on prend le point de fonctionnement (débit/pression souhaitée) sur le milieu de la courbe, ce qui en général correspond au meilleur rendement de la pompe. Afin d'éviter les pertes de charge, il faut que le diamètre des tubes soit adapté au débit.
La pompe de relevage : elle permet de remonter les eaux usées d’un point bas à un point haut pour évacuation. Par définition, la pompe de relevage est une pompe d’évacuation capable d'aspirer et transporter différentes eaux domestiques.La pompe de surface : souvent utilisée lorsque la hauteur d’aspiration est inférieure à 7 mètres. Il faut faire attention aux pertes de charge dans le tuyau d’aspiration et la crépine. Plus il y a de diamètre en sortie moins il y a de pertes de charge. On trouve des modèles horizontaux et verticaux. Cela dépend du débit/pression dont on a besoin.La pompe de puits : la pompe de puits est une pompe à eau électrique dont les limites peuvent atteindre les 20 mètres d'aspiration. Il va de soi que pour chaque système il existe des protections manque d’eau, des automatismes de marche /arrêt et d’autres options.
Tous les agriculteurs irriguent leurs cultures lorsqu’ils peuvent avoir accès à l’eau en quantité suffisante. L’irrigation est un moyen d’accroître le rendement des cultures. Les pompes motorisées permettent de pomper de l’eau à un débit choisi, plus ou moins grand, en continu ou non. Ces pompes fonctionnant grâce à de l’essence, du diesel ou de l’électricité, il est préférable que ces ressources soient disponibles facilement et rapidement pour ne pas avoir de problèmes de pannes de carburant.
Il existe également des pompes qui transforment l’énergie cinétique du vent en une énergie mécanique. Elles fonctionnent certes de façon moins fiable que l’électricité mais permettent de pomper de grands volumes d’eau grâce à une énergie qui est gratuite. Ces pompes sont une solution compétitive pour le pompage, par rapport aux pompes motorisées, dans les zones où le vent souffle en moyenne à 15 km/h. Les principaux avantages de cette technologie sont les faibles coûts de maintenance (généralement limités au nettoyage de la pompe en elle-même) et le fait qu’elle ne nécessite aucun apport en combustible extérieur (pétrole, électricité).
Un autre procédé repose sur un phénomène facilement observable dans nos propres conduites d’eau et que l’on appelle « coup de bélier ». Les pompes à bélier hydraulique débitent sur la journée un volume conséquent mais avec un petit débit. Les pompes à corde peuvent être classées dans les pompes à mains, dans les pompes motorisées ou encore dans les pompes à traction animale en fonction du type d’énergie utilisé. Globalement les systèmes de pompage utilisant du carburant sont toujours plus chers que ceux utilisant la motricité humaine. Les pompes à main et celles à pédales sont donc les plus adaptées à une culture maraîchère de petite taille. En revanche l’utilisation de ce type de pompe ne permet pas un arrosage par aspersion ou par « goutte à goutte », mais l’irrigation gravitaire est envisageable. L’utilisation de pompes solaires est toujours difficilement envisageable car les besoins en eau seront importants et il faudra donc un réservoir de taille conséquente. Pour les pompes éoliennes il y a, comme pour les pompes solaires, le problème de la taille du réservoir et celui de la fiabilité de la ressource. Les pompes à motricité humaine sont encore adaptées à de telles surfaces, cependant il faut faire attention au fait que la pompe sera fortement sollicitée et donc surveiller son usure. Ces pompes demandent une dépense physique importante mais reviennent bien moins cher que les pompes à carburant. L’utilisation de grandes pompes éoliennes agricoles pourrait être envisagée mais leur prix d’achat est assez élevé. Ces informations sont notamment issues de publications de la Direction de l’environnement de Nouméa (Nouvelle Calédonie) et de la PRACTICA Foundation, ainsi que du BEI ERE (Bureau d’Etudes Industrielles Energies Renouvelables et Environnement) et de PANARASOL.
Choisir la Puissance de sa Pompe de Forage

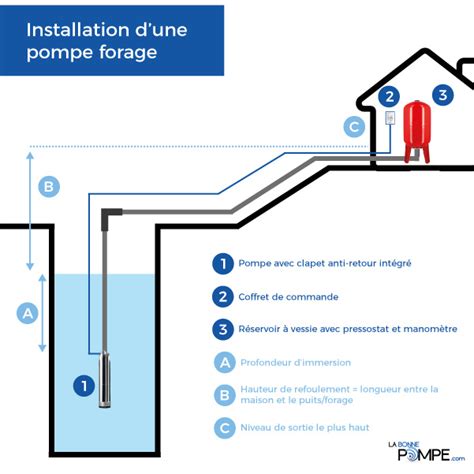

Les pompes de forage sont très utilisées pour alimenter en eau potable les habitations, irriguer les cultures ou remplir des réservoirs. Mais comment bien choisir la puissance de sa pompe de forage pour répondre à ses besoins spécifiques ? Tout d'abord, il est essentiel d'évaluer vos besoins en eau avant de déterminer la puissance nécessaire pour votre pompe de forage. La hauteur manométrique totale (HMT) est un élément clé à prendre en compte pour choisir la puissance de votre pompe de forage. La puissance de la pompe de forage dépend également du débit souhaité, c'est-à-dire de la quantité d'eau que vous souhaitez pomper par unité de temps. En général, on considère qu'un débit faible nécessite une puissance faible, qu'un débit moyen nécessite une puissance moyenne, et qu'un débit fort nécessite une puissance élevée. Ainsi, pour obtenir un débit adapté à vos besoins, il convient de choisir une pompe de forage avec une puissance correspondante.
Il est préférable de choisir une pompe de forage dont la puissance est légèrement supérieure à vos besoins réels, afin d'éviter des surchauffes et d'assurer un fonctionnement optimal. N'oubliez pas de vérifier que votre installation électrique est adaptée pour supporter la puissance de la pompe de forage choisie. Le diamètre d'une pompe de forage est faible (4" voire 3") pour correspondre aux normes des forages. Une pompe de forage est principalement utilisée pour arroser un jardin ou pour alimenter une habitation en eau. Elle va permettre de puiser de l’eau à plusieurs mètres de profondeur, dans une nappe phréatique ou une rivière souterraine, qui sera réutilisable au quotidien pour l’arrosage, les sanitaires ou la machine à laver. On ne retrouve pas de système de refroidissement dans une pompe immergée car c’est l’eau pompée qui va permettre de refroidir le moteur.
