L'aspiration des poussières et des copeaux dans un atelier de travail du bois constitue un défi technique majeur. La gestion efficace des débris, tout en préservant la qualité de l'air respiré et la performance de l'aspiration, repose sur des principes physiques éprouvés, dont le cyclone est l'incarnation la plus accessible et la plus efficace pour l'artisan.
Le concept physique du cyclone : séparateur par force centrifuge
Un séparateur cyclonique fonctionne sur un principe similaire à une patinoire circulaire où des patineurs de poids différents seraient soumis à une accélération soudaine. Si l'on imagine un flux d'air chargé de particules, le passage dans une enceinte cylindrique crée un mouvement de rotation rapide. Ce mouvement imprime une force centrifuge appliquée aux particules en suspension.
Les particules les plus lourdes et les plus denses sont projetées contre les parois périphériques du cylindre. Sous l'effet de la gravité, elles perdent leur énergie cinétique et tombent dans un réservoir collecteur situé en dessous. À l'inverse, l'air, moins dense, continue son mouvement tourbillonnaire avant d'être extrait par une sortie centrale située dans la partie supérieure. Plus la vitesse de rotation est élevée, plus la force centrifuge permet de séparer des particules fines.
Conception pratique : le système en PVC pour atelier
Pour un usage en atelier, la réalisation d'un cyclone peut se faire avec des matériaux simples comme le PVC. La structure repose sur deux entrées : une entrée haute tangentielle, où l'air chargé de poussière pénètre, et une sortie centrale en partie haute.
Lors de la construction, il est primordial de respecter certaines proportions. Par exemple, une longueur d'environ 25 cm entre l'entrée haute et une entrée intermédiaire, suivie d'une section plus longue (environ 60 cm) vers le raccord de sortie, favorise une décantation optimale. Il est conseillé d'utiliser une réduction de diamètre 100/80 plutôt qu'un passage trop brusque (100/40), afin d'éviter le bourrage des copeaux avant leur chute dans le réservoir.
Pour l'assemblage, l'utilisation d'une colle gel PVC classique est recommandée. Un ponçage préalable à la toile émeri sur les zones à encoller assure une meilleure adhérence. Il est judicieux de laisser un élément du montage non collé pour permettre une intervention rapide en cas d'obstruction accidentelle.

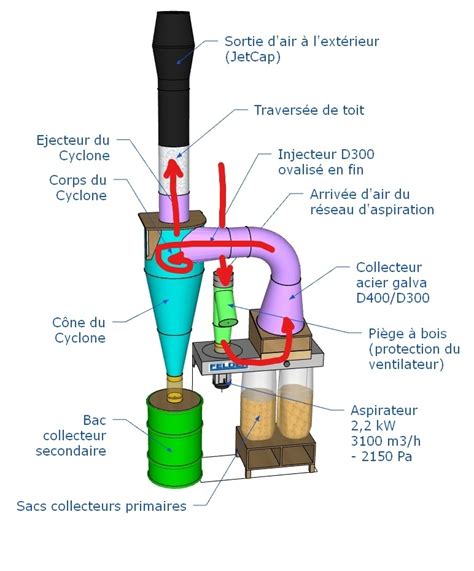

Optimisation du flux et dimensionnement théorique
La performance d'un cyclone dépend directement de la vitesse d'injection de l'air. Pour le travail du bois, une vitesse idéale se situe autour de 13 m/s. Une vitesse trop élevée provoque une usure prématurée des parois par abrasion et une perte de charge inutile, tandis qu'une vitesse trop faible ne permet pas une séparation efficace.
Le dimensionnement du corps du cyclone (diamètre D) peut être estimé en prenant le débit maximal du ventilateur (en m³/h) et en le divisant par une constante adaptée. Pour les puristes, le modèle de type "Stairmand Haute Efficacité" sert de référence. L'injecteur, idéalement de section rectangulaire, peut être simplifié par un tube cylindrique pincé pour obtenir une section ovalisée, facilitant ainsi l'accélération du flux au moment de son entrée dans la chambre cyclonique.
Comment équiper votre aspirateur d'un cyclone séparateur de déchets
Les enjeux de la filtration et de la santé
L'utilisation d'un cyclone permet de protéger le filtre de l'aspirateur, qui autrement se colmate rapidement avec les particules fines. Sans pré-séparation, le sac filtrant perd son efficacité, entraînant une chute drastique du débit d'aspiration. Les conséquences pour l'artisan sont multiples : toux, irritation oculaire et exposition prolongée à des poussières nocives.
Il est nécessaire de distinguer les niveaux de filtration :
- Niveau L : Dangereux pour la santé, typique des sacs en tissu standard.
- Niveau M : Acceptable pour un atelier, utilisant des cartouches filtrantes synthétiques avec décolmatage mécanique (brosse tournante).
La mise en place d'un cyclone, en isolant le groupe d'aspiration et en rejetant l'air vers l'extérieur lorsque cela est possible, constitue la solution la plus pérenne pour maintenir un environnement de travail sain et performant.
Considérations sur la sécurité et les matériaux
Le débat sur l'usage du PVC et le risque d'incendie ou de déflagration par électricité statique est fréquent. Bien que des études théoriques soulignent ce risque, l'usage amateur, caractérisé par des installations de taille modeste, ne montre pas de recrudescence d'accidents. Néanmoins, il est recommandé de relier à la terre tous les éléments métalliques passifs du réseau d'aspiration pour dissiper les charges électrostatiques induites par le frottement de l'air.
L'installation doit être pensée comme un système modulaire. Le ventilateur, idéalement situé en aval du cyclone, doit être dimensionné en fonction du réseau de tuyauterie. Des tuyaux rigides, lisses, en PVC ou en métal, sont préférables aux flexibles spiralés qui, par leur structure interne, génèrent des pertes de charge importantes et un bruit de fonctionnement accru.

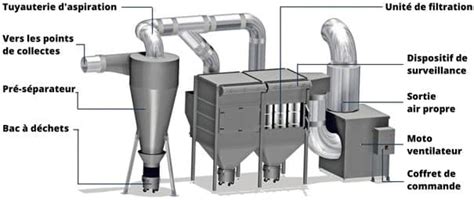

Vers une installation industrielle simplifiée
Pour des ateliers plus exigeants, l'utilisation d'éléments préfabriqués en acier galvanisé permet de concevoir des systèmes robustes. Le recours à des composants industriels, tels que des culottes à 45° pour créer un piège à bois, offre une fiabilité supérieure. Cette approche permet de construire un système sur mesure, adapté à la puissance de la turbine utilisée (par exemple, une turbine de 1500 W avec un débit de 490 m³/h).
L'intégration d'un tel système ne doit pas être vue comme une contrainte, mais comme un investissement dans la durée. Qu'il s'agisse d'un montage bricolé en PVC ou d'une installation fixe avec des conduits métalliques, le principe reste identique : forcer l'air à une rotation contrôlée pour que la physique se charge du travail de séparation, préservant ainsi la machine et la santé de l'opérateur.
