La motobineuse GeoTec 195, équipée de son moteur Tecumseh Geo195 E-28000A, est une machine robuste qui a rendu de fiers services à de nombreux jardiniers. Cependant, l'usure du temps et la cessation d'activité du fabricant peuvent transformer la maintenance en un véritable défi. L'un des problèmes les plus fréquemment rencontrés, et souvent le plus déroutant, est la fameuse "prise d'air" ou les dysfonctionnements du carburateur, qui peuvent empêcher le bon fonctionnement du moteur. Cet article explore en profondeur les causes, les symptômes et les solutions à ces problèmes, en s'appuyant sur l'expérience et les conseils de la communauté des utilisateurs.
Comprendre le Fonctionnement du Carburateur et la Prise d'Air
Pour saisir l'origine d'une prise d'air ou d'un souci de carburateur, il est essentiel de comprendre le rôle fondamental de cette pièce maîtresse. Le carburateur est responsable du mélange précis d'air et de carburant qui sera ensuite brûlé dans le moteur. Son bon fonctionnement repose sur une étanchéité parfaite et des réglages précis.
Le Principe de l'Aspiration et de la Dépression
Le carburateur fonctionne sur le principe de la dépression. L'air est aspiré par le moteur, créant une zone de basse pression à l'intérieur du carburateur. Cette dépression aspire à son tour l'essence depuis la cuve du carburateur pour former un mélange combustible. Plus le papillon de gaz est ouvert, plus la dépression est importante et, en conséquence, l'aspiration d'essence est accrue.
Il est à noter que sur les moteurs de types matériels de motoculture, tondeuse, motobineuse, l'ouverture du papillon de gaz n'est pas commandée directement par la manette d'accélération. Elle passe par l'intermédiaire du régulateur de vitesse, un mécanisme essentiel pour maintenir un régime moteur stable quelles que soient les contraintes.
Le Rôle Crucial de la Cuve et du Flotteur
Pour obtenir des résultats optimaux, il est impératif d'avoir un niveau de combustible constant dans le carburateur. C'est le rôle de la cuve et du flotteur. Le flotteur, une pièce généralement en plastique ou en laiton, flotte sur l'essence dans la cuve. Il est relié à un pointeau qui, en montant et descendant, ouvre ou ferme l'arrivée d'essence en provenance du réservoir. Un flotteur qui fonctionne correctement doit monter et descendre librement et ne doit pas être percé, ce qui le ferait couler et entraînerait un débordement d'essence.
Un débordement d'essence, comme constaté par un utilisateur sur un motoculteur Geo195 E-28000A Tecumseh, peut être un signe d'un dysfonctionnement au niveau du flotteur ou de son pointeau. L'utilisateur avait vérifié que le flotteur flottait et n'était apparemment pas percé. En soufflant dans la durite d'arrivée d'essence tout en faisant monter et descendre le flotteur, il a pu constater que cela ouvrait et fermait l'arrivée comme il se doit. Cela l'a amené à suspecter le siège du pointeau qui ne ferait plus étanchéité.
Le Pointeau et son Siège : Des Pièces Maîtresses
Le pointeau, petite aiguille conique, s'insère dans un siège pour bloquer l'arrivée d'essence lorsque la cuve est pleine. Si le siège du pointeau est usé, encrassé ou si le pointeau lui-même est défectueux, il ne pourra plus assurer une étanchéité parfaite, ce qui entraînera un débordement d'essence.
Un cas similaire a été rencontré sur un carburateur de quad qui avait été intégralement vidé et qui n'avait pas tourné depuis plusieurs mois. Le pointeau était sec et ne fermait plus l'arrivée d'essence, un problème invisible à l'œil nu, mais qui a été résolu après nettoyage. Ce phénomène peut se produire sur des machines qui restent longtemps sans fonctionner, le carburant s'évaporant et laissant des dépôts qui peuvent bloquer le pointeau.
Le Gicleur de Ralenti et le Starter
Le gicleur de ralenti est une petite buse qui permet au moteur de tourner à bas régime. Son réglage doit être précis et il va de pair avec la vis de butée d'accélérateur, qui agit sur le papillon de gaz en l'ouvrant légèrement pour permettre la reprise du moteur à l'accélération.
À froid, l'essence a tendance à se condenser sur les parois du carburateur. Pour cette raison, un starter est utilisé lors des démarrages. Le principe du starter est de forcer l'arrivée d'essence en concentrant l'aspiration sur le canal de diffusion, enrichissant ainsi le mélange air/carburant pour faciliter le démarrage du moteur à froid.
Problème régime Honda ? Le réglage régulateur GCV 135/160 !
Les Différentes Manifestations d'une Prise d'Air
Une prise d'air peut se manifester de diverses manières, toutes impactant négativement le fonctionnement du moteur. Il est crucial de pouvoir identifier ces signes pour diagnostiquer correctement le problème.
Ralenti Instable et Moteur qui "Tourne comme une Patate"
L'un des symptômes les plus courants d'une prise d'air est un ralenti instable, voire un moteur qui "tourne comme une patate". Cela signifie que le moteur ne maintient pas un régime constant, varie, ou semble avoir des ratés. Un utilisateur a décrit un problème où, malgré un carburateur propre et un circuit d'essence impeccable, sa motobineuse ne tenait pas le ralenti et calait au bout de 30 secondes. Il soupçonnait un problème de gicleurs ou de tube d'émulsion.
Cette instabilité est due à l'entrée d'air non régulée, qui perturbe le rapport idéal air/carburant. Le mélange devient trop pauvre en essence, ce qui rend le moteur difficile à démarrer, à maintenir en marche au ralenti et provoque des à-coups à l'accélération.
Difficultés de Démarrage et Calage du Moteur
Une prise d'air peut rendre le démarrage du moteur très difficile, voire impossible. Si le moteur démarre, il peut caler rapidement, surtout à bas régime. La présence d'air supplémentaire dans le mélange appauvrit celui-ci, le rendant insuffisant pour une combustion stable.
Perte de Puissance et Mauvaise Reprise à l'Accélération
Le moteur peut également présenter une perte de puissance notable et une mauvaise reprise à l'accélération. Lors de l'ouverture du papillon des gaz, le moteur ne répond pas comme il le devrait, il peut hésiter ou même caler. Cela est directement lié à l'altération du mélange air/carburant, qui ne permet pas une combustion optimale pour générer la puissance nécessaire.
Le Bruit de la Prise d'Air
Bien que la prise d'air soit souvent invisible, elle peut parfois s'accompagner d'un sifflement ou d'un bruit d'aspiration anormal. Sur les motoculteurs, d'autres bruits peuvent être trompeurs. Par exemple, un utilisateur a signalé un "fameux bruit" en marche arrière lorsqu'il ressort de la terre, un bruit qu'il n'entend pas à vide. Après avoir vérifié les tendeurs et les courroies sans succès, il a soulevé la possibilité que ce bruit provienne du roulement de l'arbre de sortie de marche arrière. Ce type de bruit mécanique est distinct d'une prise d'air, mais souligne l'importance d'un diagnostic précis.
Les Causes Fréquentes des Prises d'Air et des Problèmes de Carburateur
Plusieurs facteurs peuvent entraîner une prise d'air ou un dysfonctionnement du carburateur sur une motobineuse GeoTec 195.

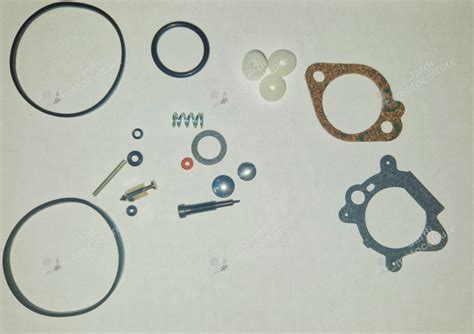

Joints Usés ou Défectueux
Les joints d'étanchéité entre le carburateur et le moteur, ainsi qu'entre les différentes parties du carburateur, sont cruciaux. Avec le temps, ces joints peuvent durcir, se fissurer ou se déformer, créant des passages pour l'air indésirable.
Un utilisateur a rencontré un problème avec le couvercle de son carburateur Zenith 26 VX qui était déformé. Même avec un joint neuf serré, il arrivait à passer une cale de 0,05 mm entre le couvercle et la cuve, ce qui indiquait une prise d'air. Il a essayé un couvercle de 26 VX de W110, qui permettait au moteur de démarrer mais ne tenait pas le ralenti. Pour remédier à la déformation, des solutions comme un joint plus épais ou la rectification du couvercle ont été envisagées.
Déformation des Pièces du Carburateur
Comme mentionné précédemment, des pièces du carburateur, comme le couvercle de la cuve, peuvent se déformer avec la chaleur et le temps. Cette déformation, même minime, peut empêcher une étanchéité parfaite et créer une prise d'air. La rectification du couvercle, en retirant les rivets de centrage pour le surfacer, est une solution possible, bien qu'elle n'ait pas toujours amélioré le fonctionnement dans tous les cas.
Encrassage et Obstruction du Carburateur
Les dépôts de carburant, la saleté ou la corrosion peuvent encrasser les gicleurs, les canaux et le pointeau du carburateur. Ces obstructions peuvent perturber le flux d'essence, entraînant des problèmes de mélange air/carburant. Un carburateur qui a été "propre de chez propre" est essentiel, mais même de minuscules dépôts peuvent avoir un impact.
Un filtre entre le réservoir et le carburateur est recommandé pour éviter l'introduction de particules. Cependant, dans certains cas, un filtre obstrué peut lui-même réduire l'arrivée d'essence, comme constaté par un utilisateur qui a retiré le filtre et mis une durite en direct du réservoir au carburateur pour résoudre un problème de mauvaise arrivée d'essence sur un Zenith 26VX de PP5B.

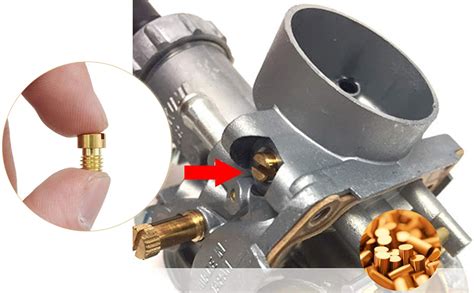

Problèmes de Gicleurs et de Tubes d'Émulsion
Les gicleurs, qui contrôlent la quantité d'essence injectée, et les tubes d'émulsion, qui mélangent l'air et l'essence avant l'injection, doivent avoir des diamètres et des configurations spécifiques pour chaque modèle de moteur et de carburateur. Si ces pièces ne sont pas les bonnes ou sont obstruées, le moteur ne fonctionnera pas correctement.
Un utilisateur se demandait quels étaient les bons diamètres de gicleurs, vis d'air et tube d'émulsion pour un W110 BIS, malgré ses recherches. Des diamètres spécifiques ont été fournis pour un Zenith 26VX : gicleur de ralenti 40, gicleur de marche 75, buse 14, émulsion 85, pointeau 200 pour un W110 BIS. Pour un Zenith 26VX pour moteur Bernard W110, les spécifications étaient différentes : buse 26/13, gicleur principal 70, gicleur de ralenti 40, pointeau 200, tube à émulsion A, émulsion 140. L'importance de ces détails est primordiale ; si le carburateur n'a pas les bonnes pièces, aucun réglage ne fonctionnera.
Usure du Pointeau et de son Siège
L'usure du pointeau ou de son siège est une cause fréquente de débordement d'essence. Avec le temps, ces pièces peuvent s'user, permettant à l'essence de continuer à s'écouler même lorsque le flotteur devrait la bloquer. Cela peut entraîner une suralimentation du moteur et des problèmes de démarrage ou de fonctionnement.
Le Solénoïde d'Anti-Auto-Allumage
Le solénoïde d'anti-auto-allumage est un dispositif qui coupe le carburant au niveau du carburateur pour éviter que le moteur ne tourne encore après que l'interrupteur d'allumage a été coupé (phénomène d'auto-allumage ou "dieseling"). Il ne coupe pas directement l'arrivée d'essence (la cuve continue de se remplir), mais la tige du solénoïde, lorsqu'elle n'est plus alimentée électriquement, empêche l'essence contenue dans la cuve d'atteindre le gicleur. L'arrêt du moteur est ainsi immédiat, évitant les retours de flamme. Un dysfonctionnement de ce solénoïde peut également entraîner des problèmes d'alimentation en carburant.
Solutions et Dépannage pour la Motobineuse GeoTec 195
Face à ces problèmes, plusieurs pistes peuvent être explorées pour diagnostiquer et réparer la motobineuse GeoTec 195.
Vérification Approfondie du Carburateur
La première étape consiste toujours à démonter et nettoyer minutieusement le carburateur. Chaque canal, chaque gicleur doit être soufflé et vérifié. Il est essentiel de s'assurer que le flotteur n'est pas percé et qu'il monte et descend librement. Le pointeau et son siège doivent être inspectés pour détecter toute trace d'usure ou d'encrassement. Si un doute subsiste, le remplacement de ces pièces est recommandé.
Remplacement des Joints
Si une prise d'air est suspectée au niveau des joints, il est impératif de les remplacer par des neufs. Utiliser un joint plus épais peut être une solution temporaire ou pour compenser une légère déformation, comme suggéré par un utilisateur, mais une rectification de la pièce déformée est une solution plus durable si possible.
Rectification des Pièces Déformées
Pour les couvercles de cuve ou autres pièces du carburateur déformées, la rectification par un professionnel peut être une solution. Cela implique de surfacer la pièce pour la rendre parfaitement plane, assurant ainsi une meilleure étanchéité avec le joint. Cependant, il faut être vigilant quant à la présence de tétons ou de rivets qui pourraient gêner cette opération. Certains utilisateurs ont réussi à retirer les rivets de centrage pour effectuer la rectification.
Vérification des Spécifications des Gicleurs et Tubes d'Émulsion
Il est crucial de s'assurer que les gicleurs, la buse venturi et les tubes d'émulsion correspondent aux spécifications exactes du moteur (W110 BIS dans certains cas). Si les pièces ne sont pas les bonnes, le moteur ne fonctionnera pas correctement. En cas de doute, se référer aux manuels techniques ou aux forums spécialisés, où des membres expérimentés partagent souvent ces informations. Par exemple, des diamètres spécifiques ont été communiqués pour le Zenith 26VX pour W110 BIS : gicleur de ralenti 40, gicleur de marche 75, buse 14, émulsion 85, pointeau 200.
Dépannage du Système de Carburant
Outre le carburateur, l'ensemble du système de carburant doit être vérifié :
- Filtre à essence : S'assurer qu'il est propre et non obstrué. Bien qu'utile, un filtre encrassé peut nuire à l'arrivée d'essence.
- Durites : Vérifier qu'elles ne sont pas craquées, poreuses ou obstruées.
- Réservoir : S'assurer qu'il est propre et sans impuretés. Un traitement au Restom, comme mentionné par un utilisateur, peut prévenir la corrosion et l'encrassement.
- Robinet d'essence : Vérifier son bon fonctionnement et l'absence d'obstruction.
Recherche de Pièces de Rechange
Trouver des pièces neuves pour un motoculteur dont le fabricant a déposé le bilan, comme la boîte qui fabriquait les machines GeoTec, peut être difficile. Plusieurs pistes peuvent être explorées :
- Sites de petites annonces : C'est une excellente ressource pour trouver des pièces d'occasion ou des carburateurs complets. Des forums spécialisés recommandent d'ailleurs de consulter ces sites.
- Vendeurs de motoculture spécialisés : Certains détaillants peuvent avoir des stocks de pièces anciennes ou des équivalences. Des conseils comme "As-tu essayé vers Dammartin?" suggèrent de chercher des vendeurs de motoculture sérieux dans la région.
- Carburateurs de remplacement : Une question récurrente est de savoir si un carburateur Zenith 26 VX peut être remplacé par un autre modèle plus facile à trouver. Cette option nécessite des recherches approfondies pour s'assurer de la compatibilité et des réglages nécessaires. Il est important de considérer les dimensions, les spécifications des gicleurs et la fixation pour éviter de se retrouver avec un remplacement inadapté.

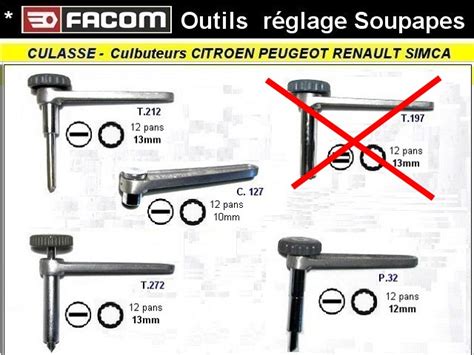

Réglage des Culbuteurs
Bien que n'étant pas directement lié à une prise d'air du carburateur, le réglage des culbuteurs est une question importante pour le bon fonctionnement général du moteur. Un utilisateur a demandé comment régler les culbuteurs et si c'était nécessaire. Des culbuteurs mal réglés peuvent affecter la compression du moteur et son comportement général, il est donc conseillé de vérifier les spécifications du fabricant pour ces réglages.
L'Importance de la Communauté et des Ressources en Ligne
Dans le contexte des machines plus anciennes et des fabricants disparus, la communauté en ligne et les sites spécialisés deviennent une ressource inestimable. Des sites indépendants de référence depuis 2004, avec des forums actifs, permettent aux utilisateurs de partager leurs expériences, leurs diagnostics et leurs solutions. Les discussions détaillées sur les problèmes de carburateur, les références de pièces et les astuces de réparation sont monnaie courante, soulignant l'esprit d'entraide et la persévérance face à des défis techniques. La possibilité de se connecter facilement au forum et de passer des annonces sur le site des petites annonces, avec le même login et mot de passe, facilite grandement l'échange et la recherche de solutions.
L'expertise collective de ces communautés est souvent la clé pour "rendre l'impossible possible", en offrant des perspectives et des conseils qui ne sont plus disponibles via les canaux traditionnels. Que ce soit pour identifier un moteur à partir d'une photo, obtenir les références exactes d'un gicleur ou trouver un carburateur de remplacement, ces plateformes sont essentielles pour les propriétaires de motobineuses GeoTec 195 et d'autres équipements anciens.
