Le raccordement électrique du fil périphérique pour la tonte robotisée : Guide détaillé et bonnes pratiques

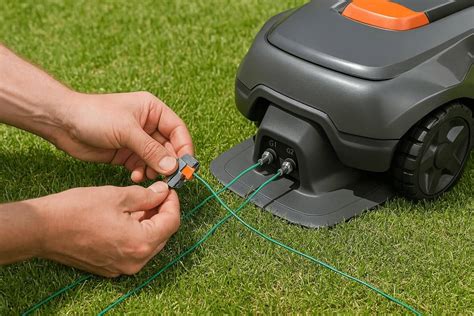

L'installation d'un robot tondeuse moderne repose sur un système de câblage périphérique qui délimite la zone de tonte. Ce fil, enterré ou fixé au sol, émet un signal que le robot suit pour naviguer. La qualité et la bonne installation de ce câble sont primordiales pour garantir le fonctionnement optimal et la longévité de votre appareil. Cet article explore en profondeur les aspects techniques et pratiques du raccordement électrique du fil périphérique, en s'appuyant sur des retours d'expérience et des conseils d'experts.

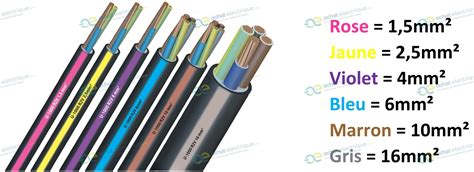

Quel câble utiliser pour le fil périphérique ?

Le choix du câble pour le fil périphérique est une étape cruciale qui influence directement la fiabilité de l'installation. Il est important de sélectionner un câble résistant aux agressions du sol et offrant de bonnes performances électriques.

Résistance et durabilité

Un câble électrique banal peut convenir, pourvu qu'il résiste aux agressions de la corrosion dans le sol. Certains utilisateurs privilégient le câble cuivre rigide gainé "HO7VU" de 1,5mm². C'est le câble qu'on utilise pour mettre dans des gaines électriques, ce qui témoigne de sa robustesse pour des installations similaires. D'autres optent pour du fil rigide plastifié de 1,5mm² de section, vendu en rouleaux de 100 mètres, et qui est normalement prévu pour être glissé dans les gaines PVC lors des installations électriques des habitations (ancienne dénomination "VOB").

Les raisons de ce choix sont multiples :

• La résistance mécanique : Un câble plus robuste minimise les risques de coupures accidentelles dues aux outils de jardinage ou à l'activité animale.
• La facilité d'approvisionnement : Ces types de câbles sont facilement trouvables dans les magasins de bricolage.
• Le prix : Le fil d'installation électrique 1.5 carré est souvent plus économique, une bobine de 100 mètres pouvant coûter environ 10 Euros.

Il est unanimement conseillé d'éviter de câbler avec le câble d'origine de certains kits, qui peut être trop fragile et trop mal isolé. La section nettement inférieure du câble d'origine peut également limiter la longueur de la boucle périphérique.

Propriétés électriques

La résistivité électrique du câble est un facteur important. Un câble de section supérieure, comme le 1,5 mm², offre une résistivité inférieure. Cela permet de passer allègrement au-dessus des 250 mètres généralement recommandés et même de dépasser la barre des 500 mètres de longueur de boucle périphérique, le maximum que Husqvarna prévoit. Théoriquement, les propriétés (impédance, etc.) d'un câble dépendent de sa section et de son isolant. Une section de 1,5mm² semble être un excellent compromis entre performance et facilité d'installation.

Techniques de pose du câble périphérique

La pose du câble périphérique est une étape délicate qui demande de la minutie pour assurer l'efficacité du système et sa pérennité.

Enterrement ou fixation en surface ?

Bien que certains préfèrent fixer le câble en surface à l'aide de crochets, l'enterrement du câble est souvent préconisé pour des raisons esthétiques et de protection. Pour enterrer le câble, il est conseillé de réaliser des trous d'environ 15 cm de profondeur tous les 10-15 mètres sur le tracé du câble, à l'aide du manche d'un râteau par exemple, et d'y enfiler du câble. Cette méthode permet de garder des centimètres en réserve et d'avoir du "mou" dans le câble pour déplacer ou corriger le tracé en cas de besoin.

Précaution lors de la pose

Quel que soit le choix du câble, il faut surtout rester extrêmement vigilant pour ne pas blesser la gaine lors de la pose. Une coupure ou une entaille, même minime, dans l'isolant peut entraîner des problèmes de signal à terme, surtout si elle est exposée à l'humidité du sol. Il est également essentiel d'expliquer aux autres membres du foyer de ne pas planter de bêche n'importe où pour éviter d'endommager le câble enterré.

Raccordement et étanchéité des jonctions

Les raccords sont des points critiques dans l'installation du fil périphérique. Une mauvaise connexion peut provoquer des interruptions de signal et nécessiter des réparations fréquentes.

Les connecteurs Scotchlok

Les connecteurs Scotchlok sont couramment utilisés pour raccorder les fils périphériques et conviennent parfaitement à condition de dénuder le fil à une longueur d'environ 1 cm, de telle sorte que l'isolant du câble vienne s'encastrer dans la partie plastique du connecteur. Cela "colle pile poil" pour le câble isolé 1,5mm².

Il est impératif d'assurer une réalisation soignée, avec des câbles dénudés à la bonne longueur et bien enfoncés dans le connecteur. L'isolant noir du câble doit rentrer parfaitement dans le connecteur. Si le raccord est bien fait, le silicone présent dans le connecteur, souvent largement excédentaire du fait de la grosseur plus importante des câbles par rapport aux câbles d'origine, déborde bien, assurant une bonne étanchéité.

Renforcement de l'étanchéité

Si des doutes subsistent sur l'étanchéité d'un raccord, il est possible de noyer l'ouverture du connecteur dans une goutte de colle thermofusible. Cependant, si le raccord est bien fait, cette étape est souvent inutile.

Protection contre les tensions mécaniques

Pour qu'aucune tension ne s'exerce sur le raccord, il est recommandé de torsader les 3 fils (les deux brins du fil périphérique et le fil du connecteur) sur environ 20 cm, puis de faire carrément un nœud sur cette extrémité, comme s'il s'agissait d'un bout de corde. Cette technique permet de soulager le connecteur de toute traction accidentelle.

Maintenance et dépannage du fil périphérique

Malgré toutes les précautions, des problèmes peuvent survenir avec le fil périphérique. Une bonne compréhension des causes courantes et des méthodes de dépannage est essentielle.

Causes fréquentes de problèmes

Les causes les plus courquantes de dysfonctionnement du fil périphérique incluent :

• Câbles "croqués" : Les animaux rongeurs, les outils de jardinage mal utilisés, ou même les racines d'arbres peuvent endommager le câble.
• Mauvais raccords : Des connexions mal réalisées ou ayant perdu leur étanchéité peuvent entraîner une interruption du signal.
• Vieillissement du câble : Après plusieurs années, l'isolant du câble peut se dégrader, surtout s'il est de qualité inférieure ou mal protégé.

Identification et réparation des coupures

En cas de coupure de signal, la première étape consiste à localiser la coupure. Il existe des détecteurs de câble spécifiques qui peuvent aider à identifier l'emplacement exact du problème. Une fois la coupure localisée, il faut réparer la section endommagée en coupant le câble de chaque côté de la coupure et en insérant une nouvelle section de câble, raccordée aux extrémités existantes à l'aide de connecteurs Scotchlok, en suivant les mêmes principes d'étanchéité et de protection contre les tensions mécaniques.

Conseils pour une durée de vie prolongée

Pour maximiser la durée de vie de votre installation de fil périphérique :

• Utilisez un câble de qualité supérieure : Investir dans un câble robuste et bien isolé dès le départ réduit considérablement les risques de problèmes futurs.
• Protéger le câble lors de la pose : Assurez-vous que le câble n'est pas pincé, coupé ou étiré excessivement lors de son installation.
• Marquer le tracé du câble : Enregistrer le tracé exact du câble (par exemple, avec un plan ou des photos) peut être très utile pour le localiser en cas de besoin de réparation ou de modification future.
• Sensibiliser les utilisateurs du jardin : Informer toutes les personnes susceptibles d'intervenir dans le jardin de la présence du câble est crucial pour éviter les coupures accidentelles.

En suivant ces conseils et en prêtant attention aux détails du raccordement électrique, vous garantirez un fonctionnement fiable et durable de votre robot tondeuse, pour une pelouse toujours impeccable.
