La maintenance des moteurs anciens, tels que ceux équipant les motobineuses Solo ou les moteurs Shibaura GE-22SK, représente un défi mécanique passionnant. La restauration de ces machines, souvent marquées par le poids des années, nécessite une approche méthodique, mêlant précision technique et compréhension des principes fondamentaux de la combustion interne. Que vous soyez confronté à des problèmes de démarrage, à des explosions dans l'admission ou à un ralenti instable, le diagnostic repose sur deux piliers indissociables : le système d'allumage et le circuit de carburation.
Diagnostic des pannes d'allumage sur moteur Solo
Lorsqu'un moteur ne démarre pas malgré la présence d'une étincelle, le premier réflexe est de vérifier la synchronisation. Une explosion dans le carburateur est un symptôme classique indiquant une combustion prématurée ou un mauvais calage de l'allumage. Si l'étincelle se produit alors que la soupape d'admission est encore ouverte, le front de flamme remonte vers le carburateur au lieu de pousser le piston.
Pour les moteurs Shibaura ou Solo, le réglage de l'allumage est souvent fixe, mais il est crucial de s'assurer que le condensateur et la bobine sont en parfait état. Le remplacement préventif du condensateur est une étape recommandée, car une capacité défectueuse peut altérer la qualité de l'étincelle sous compression. Si vous constatez des retours de flamme, vérifiez l'état de la clavette du volant magnétique : une légère déformation peut décaler l'avance à l'allumage de quelques degrés, rendant le démarrage impossible.
Analyse du carburateur Bing : Identification des vis de réglage

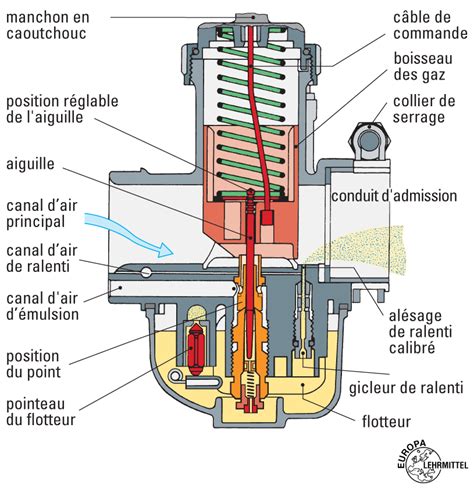

Le carburateur Bing, fréquemment monté sur ces machines, est un modèle à boisseau dont la simplicité apparente cache une technologie de précision. Pour effectuer un réglage de base efficace, il est essentiel d'identifier correctement les organes de commande :
- La vis A (Vis de richesse d'air) : Elle régule le mélange air-essence au ralenti. La procédure standard consiste à visser cette vis jusqu'en butée, sans forcer, puis à la dévisser d'environ un tour et quart. C'est votre point de départ pour affiner le mélange.
- La vis B (Vis de ralenti) : Cette vis agit mécaniquement sur la position du boisseau. Elle permet de maintenir le régime moteur minimal une fois l'accélérateur relâché. Ce réglage s'effectue à l'oreille, moteur tournant, pour obtenir une stabilité sans calage.
- La vis C (Gicleur) : Souvent située au centre de la cuve, cette pièce ne possède généralement pas de réglage progressif. Si elle est équipée de trous latéraux, elle assure le passage de l'essence. Elle doit être vissée à fond pour assurer une étanchéité parfaite, mais jamais avec une force excessive qui pourrait endommager le siège.
La précision du remontage : Pourquoi le "feeling" ne suffit pas
Un carburateur est un instrument de précision. Le remonter au "feeling" est souvent la cause de pannes persistantes. Si le moteur ne tourne correctement que lorsque le gicleur (vis C) est partiellement dévissé, cela indique un déséquilibre dans le circuit d'alimentation. Un gicleur ne sert qu'au passage de l'essence et à rien d'autre. Si la présence d'air additionnel améliore la situation, c'est qu'il manque de l'air qui devrait arriver par un autre chemin, ou que le niveau de cuve est mal calibré, provoquant un engorgement.
Il est impératif de vérifier l'état des joints et l'absence de prises d'air sur la pipe d'admission. Une prise d'air parasite appauvrit le mélange de manière incontrôlée, ce qui rend tout réglage de la vis de richesse inefficace. Avant de toucher aux réglages, assurez-vous que le circuit d'essence est propre et que le pointeau de cuve ferme correctement.
L'importance critique de la bougie d'allumage
Le réglage de la richesse et de l'allumage est vain si la bougie n'est pas conforme aux préconisations d'origine. Il arrive fréquemment que des utilisateurs montent la première bougie trouvée dans un tiroir. Or, l'indice thermique d'une bougie doit correspondre exactement aux spécifications du moteur. Une bougie inadaptée peut entraîner des problèmes de démarrage, un encrassement rapide par la calamine ou une surchauffe du piston.
Si vous avez déculassé le moteur pour nettoyer le piston et les soupapes, profitez-en pour inspecter la référence de la bougie. La présence de dépôts noirs ne signifie pas toujours que le moteur est "encrassé" de manière irréversible, mais confirme souvent une mauvaise combustion due à une étincelle trop faible ou à un mélange air-essence incorrect.
réglages vis de richesse carburateur à boisseau,TUTO MÉCANIQUE pour petites machine de jardinage
Méthodologie de mise au point pour le démarrage
Pour réussir le réglage de votre motobineuse, suivez cet ordre logique :
- Vérification de l'étanchéité : Assurez-vous que le carburateur est monté sans aucune prise d'air.
- Réglage initial : Positionnez la vis d'air à 1,25 tour. Vissez le gicleur central à fond (sans forcer).
- Contrôle de l'allumage : Vérifiez que la bougie est propre, sèche et conforme aux spécifications constructeur.
- Essais de démarrage : Si le moteur explose dans le carburateur, vérifiez le calage de l'allumage. Si le moteur démarre mais s'étouffe, agissez sur la vis de richesse par petits quarts de tour.
La patience est votre meilleur outil. Chaque moteur ancien possède ses propres caractéristiques d'usure. En procédant par étapes, en isolant les variables (air, essence, étincelle), vous finirez par trouver l'équilibre nécessaire pour que votre machine retrouve sa vigueur d'antan. N'oubliez jamais que la mécanique de précision exige du doigté, du tact et de la méthode, bien plus que de la force brute.
