Réglage et Entretien du Carburateur Dellorto FHC 2013 sur Motoculteur : Un Guide Complet

Les motoculteurs, outils indispensables pour l'entretien des sols, dépendent fortement d'un moteur bien réglé pour fonctionner de manière optimale. Au cœur de la performance de ces machines, notamment celles équipées d'un moteur Aspera LAV et d'un carburateur Dellorto FHC 2013 (parfois aussi désigné FHCD 2016), se trouve une carburation précise. Un carburateur correctement ajusté garantit non seulement un démarrage aisé et un fonctionnement stable, mais prévient également l'usure prématurée du moteur. Cet article, issu de l'expérience et des conseils partagés sur le site indépendant de référence depuis 2004, vise à démystifier le réglage et l'entretien de ces systèmes, pour les propriétaires de machines comme le BCS 204 ou les motoculteurs "Star" qui ont été remis en état de marche. Nous aborderons les aspects cruciaux, des composants essentiels aux techniques de réglage avancées, en passant par les problèmes courants et leurs solutions.

Comprendre le Carburateur Dellorto FHC 2013 : Anatomie et Fonctionnement

Le carburateur Dellorto FHC 2013 est un modèle à cuve, fréquemment rencontré sur les motoculteurs anciens. Son rôle est de mélanger l'air et le carburant dans des proportions idéales pour la combustion. Ce type de carburateur est caractérisé par sa cuve qui stocke une petite réserve d'essence, maintenue à un niveau constant par un flotteur et un pointeau. Cette conception assure une alimentation régulière du moteur.

Pour le réglage, un carburateur comme le Dellorto FHC 2013 est généralement équipé de plusieurs vis, chacune ayant une fonction spécifique et vitale pour le bon fonctionnement du moteur à différents régimes. Les trois vis de réglage couramment identifiées sur ces modèles incluent souvent la vis de richesse, la vis de ralenti, et parfois une troisième vis située sous la cuve, dont la fonction peut varier mais est souvent liée au drainage ou à un circuit spécifique.

La vis de richesse, identifiée comme la vis (1) sur de nombreux schémas, est cruciale. Elle permet d'ajuster la proportion d'air et d'essence dans le mélange comburant à bas régime et au ralenti. Un mauvais réglage de richesse peut avoir des conséquences fâcheuses, comme conduire à serrer le moteur, ce qui est une avarie mécanique grave. Visser ou dévisser cette vis modifie la quantité de carburant admise dans le circuit de ralenti et de transition, influençant directement la combustion.

La vis de ralenti, désignée souvent comme la vis (2), contrôle l'ouverture minimale du papillon des gaz. En agissant sur cette vis, on ajuste le régime moteur lorsque la manette des gaz est relâchée. C'est elle qui permet d'obtenir un ralenti stable, une caractéristique essentielle pour la maniabilité du motoculteur, évitant que le moteur ne cale lorsque l'on ne sollicite pas la puissance.

Quant à la troisième vis sous la cuve, son rôle n'est pas toujours explicitement lié au réglage direct du régime moteur. Elle peut servir de vis de purge pour vider la cuve du carburateur, ou parfois, sur certains modèles, elle peut donner accès au gicleur principal ou à un autre circuit de réglage. Son importance réside souvent dans la maintenance et le diagnostic.

Il est impératif de souligner l'état des joints de pipe et de resserrer les fixations pipe/carburateur. Des prises d'air inopinées à ce niveau peuvent complètement fausser tout réglage de carburation, rendant les tentatives d'ajustement inefficaces, car l'air supplémentaire non mesuré perturbe le mélange. Un joint défectueux ou un serrage insuffisant est une cause fréquente de difficultés de démarrage, d'un ralenti instable ou d'un moteur qui s'emballe.

Préparation et Maintenance Préliminaire Indispensables

Avant même d'envisager tout réglage des vis du carburateur, une étape fondamentale est une préparation et une maintenance rigoureuses. Comme il a été rapporté, le carbu a été nettoyé et j'ai terminé la révision du carbu, le changement des joints, etc. Cette démarche est cruciale car la plupart des problèmes de carburation trouvent leur origine dans l'encrassement ou l'usure des composants.

Le nettoyage du carburateur implique un démontage minutieux pour accéder à tous les conduits, gicleurs et passages. Le gicleur principal, notamment, est très sensible aux dépôts et peut se boucher facilement, empêchant l'arrivée d'essence et provoquant l'arrêt du moteur, comme en témoignent des cas où le carburateur est encrassé, gicleur bouché. L'utilisation de produits spécifiques pour le nettoyage de carburateurs permet de dissoudre les résidus de carburant et la gomme qui s'accumulent au fil du temps. Il est également essentiel de vérifier la propreté de la cuve de carburateur, car des impuretés dans cette dernière peuvent migrer vers les gicleurs.

Le remplacement systématique des joints, en particulier les joints de pipe d'admission et ceux internes au carburateur, est une opération qui ne doit pas être négligée. Des joints usés ou durcis perdent leur capacité d'étanchéité, créant des fuites d'air qui perturbent gravement le mélange air/carburant. Un moteur dont les vis ne changent rien au régime du moteur malgré les tentatives de réglage est souvent le signe d'un problème sous-jacent, comme une prise d'air, un gicleur bouché, ou un problème de tringlerie de régulation.

Un incident relaté met en lumière les conséquences d'une mauvaise intervention : l'ami à qui j'avais prêté le motoculteur a mis un insert pour mettre une nouvelle vis au niveau de la cuve du carbu. En mettant l'insert il a mis de la pâte qui a bouché le gicleur. Résultat : impossible de retirer le gicleur car l'insert le bloque. Je peux le virer avec un foret mais j'aurais plus de pas de vis pour fixer la cuve. Ce genre de situation souligne l'importance d'intervenir avec précaution et avec les bonnes méthodes, car une réparation mal effectuée peut rendre le carburateur irréparable et nécessiter son remplacement, ce qui est souvent coûteux.

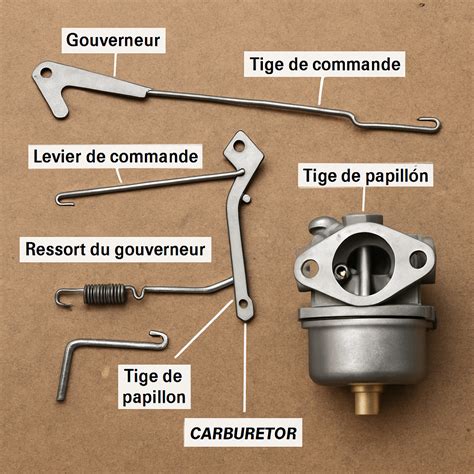

Le Système de Régulation : Tringlerie et Réglages Essentiels

Le système de régulation est un mécanisme vital sur un motoculteur, en particulier pour un moteur Aspera LAV. Sa fonction est de maintenir un régime moteur constant quelle que soit la charge, en ajustant automatiquement l'ouverture du papillon des gaz du carburateur. Sans un régulateur fonctionnel, le moteur s'emballerait sans contrôle, ou calerait sous la charge.

Un problème fréquent avec ces moteurs, souvent après un hivernage ou un remontage, concerne la tringlerie du carburateur. Il peut arriver qu'une tige reste dans les mains ou qu'un trou soit élimé, indiquant une usure. Le moteur démarre au 1er coup de lanceur (déjà une victoire) mais prend vite des tours et s'arrête au bout de quelques minutes, ce qui est un symptôme classique d'un problème de régulation. Le problème d'emballement du moteur vient de là, comme il a été observé.

La tringle de régulation se branche en bout du bras du carburateur, le ressort aussi. Cela se voit car il y a une usure au niveau du trou, indiquant l'emplacement correct. Une connexion approximative ou un ressort détendu peut empêcher le régulateur de fonctionner efficacement.

Pour un réglage correct de la régulation, une procédure méthodique est nécessaire :

1. Positionnement initial du bras de régulation : Il faut que le bras de régulation soit réglé complètement à droite lors de la mise en route. Cela signifie que le papillon des gaz est en position d'ouverture maximale au repos, prêt à recevoir le maximum de carburant pour démarrer.
2. Test sans ressort : Faire un essai sans le ressort et maintenir avec le doigt. Si cette étape n'est pas respectée, le moteur s'emballe et cale. Le but est de s'assurer que le mécanisme du bras de régulateur lui-même n'est pas bloqué et qu'il peut pivoter librement.
3. Réglage de l'axe : Dévisser l'écrou qui fixe le bras de régulateur sur son axe et régler l'axe le plus à droite possible. Cela garantit la course maximale du bras et une réponse appropriée du régulateur.
4. Remontage du ressort : Puis remonter le ressort qui ne doit pas tirer sur le bras au ralenti. Il doit seulement exercer une tension lorsque le moteur force un peu, c'est-à-dire sous charge. Un ressort trop tendu au ralenti empêcherait le moteur de descendre à un régime bas et stable. Il est important de commander un ressort neuf si celui d'origine est détendu.

Un mauvais montage ou un réglage incorrect de la tringlerie peut entraîner des problèmes de démarrage et de fonctionnement. Si la bête ne veut plus démarrer alors qu'il tournait "au poil" avant une intervention sur la tringlerie, il est essentiel de revérifier tous les points mentionnés. La tringle vient s'accrocher sur le levier de la platine carburateur et le ressort entre la boucle de la tringle et le bras de régulateur.

Pour les leviers de commande (manette de gaz) : quand tu es en tension maxi, le levier de commande doit l'être aussi, c'est à dire qu'il doit pousser le volet de starter au maxi. Pour le plein gaz, tu reviens un peu en arrière et le trou du papillon doit être en face du cran. Pour le ralenti, idem, mais le trou en face de l'autre cran. Enfin, pour le stop, c'est tout en arrière. Comprendre ces positions est essentiel pour s'assurer que le starter fonctionne correctement et que les régimes moteur sont bien gérés.

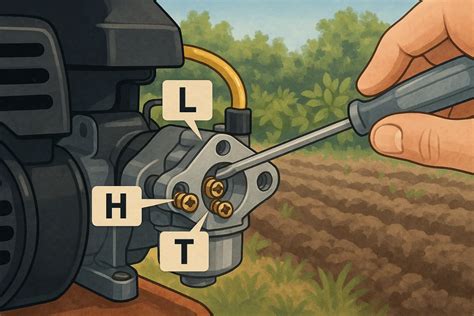

Réglage Fin des Vis du Carburateur

Une fois que le carburateur est propre, les joints neufs et la tringlerie de régulation correctement montée et ajustée, on peut passer au réglage fin des vis du carburateur. Il est crucial de se rappeler que ces réglages doivent toujours être effectués moteur chaud pour obtenir la meilleure précision. A chaque trituration de la richesse, il faut bien attendre que le régime se restabilise.

1. Réglage de la Vis de Ralenti : Cette vis, souvent la plus accessible et identifiable, permet d'établir un régime moteur stable lorsque la manette des gaz est au minimum. L'objectif est d'obtenir un ralenti, même si le moteur régule encore un petit peu, afin qu'il ne cale pas et reste opérationnel sans avoir à constamment solliciter l'accélérateur. Si visser ou dévisser cette vis ne change rien au régime du moteur, cela indique un problème plus fondamental, comme un encrassement ou un souci de prise d'air, qui doit être résolu en amont.

2. Réglage de la Vis de Richesse : La vis de richesse est positionnée après le volet des gaz. Elle contrôle la quantité de carburant mélangée à l'air dans le circuit de ralenti et de transition. Le réglage de cette vis est délicat et demande de l'écoute du moteur.

   • Procédure générale : Démarrer le moteur et le laisser chauffer. Serrer délicatement la vis de richesse jusqu'à ce que le moteur commence à "tousser" ou que son régime diminue (mélange trop pauvre). Ensuite, dévisser progressivement par quarts de tour en attendant que le régime se stabilise à chaque ajustement. Rechercher le point où le régime est le plus élevé et le plus stable. À partir de ce point, il est souvent recommandé de dévisser d'un quart à un demi-tour supplémentaire pour s'assurer d'un mélange légèrement plus riche, ce qui est plus sûr pour le moteur (éviter un serrage) et permet une meilleure accélération.
   • Cas particulier : Si la vis de richesse est à 3 tours ou plus pour que le moteur tourne bien, cela peut indiquer plusieurs choses. Soit le gicleur de ralenti est trop petit pour la configuration du moteur, soit il y a une prise d'air importante (joints de pipe défectueux, par exemple), soit le carburant n'arrive pas correctement. Une telle déviation du réglage standard (souvent entre 1.5 et 2.5 tours) nécessite une investigation approfondie.

La prudence est de mise avec le réglage de la richesse. Il est vital d'avoir un mélange équilibré. Un mélange trop pauvre (pas assez d'essence) peut faire surchauffer le moteur et conduire à serrer le moteur, ce qui serait fâcheux. Un mélange trop riche (trop d'essence) entraîne une consommation excessive, un encrassement des bougies et des dépôts de calamine.

Concernant l'avance à l'allumage, c'est un truc qu'il ne faut pas toucher sinon ton pot fait des pets. L'avance à l'allumage est un réglage usine qui, s'il est modifié sans connaissance approfondie, peut provoquer des ratés, une perte de puissance et des dommages au moteur.

Problèmes de Démarrage et de Fonctionnement Spécifiques

Même avec un carburateur bien nettoyé et des réglages initiaux effectués, des problèmes peuvent persister. Une approche méthodique est nécessaire pour les diagnostiquer et les résoudre.

Difficultés de Démarrage, Surtout après l'Hivernage

Les problèmes de démarrage après l'hiver sont courants. Un des premiers points à vérifier est le starter. Il faut vérifier si le starter ferme pour le démarrage. Quand tu actionnes la manette de gaz, ton levier de la platine tire en arrière et le taquet ferme le volet de starter. Le starter enrichit le mélange air-carburant, facilitant le démarrage à froid. Si le volet de starter ne se ferme pas correctement, le moteur ne recevra pas suffisamment d'essence pour démarrer.

Il est aussi impératif de s'assurer que l'essence arrive bien au carbu et que l'allumage est OK. Une bougie encrassée ou un système d'allumage défaillant empêcheront le moteur de démarrer même avec une carburation parfaite. Pour les moteurs 4 temps, comme ceux d'un motoculteur "Star" avec un moteur Aspera LAV, il arrive qu'un rodage des soupapes soit nécessaire au sortir de l'hivernage pour relancer le moteur, surtout si la tête de piston et les soupapes ont été encrassées par les années.

Moteur qui Prend des Tours et S'Arrête

Un moteur qui démarre mais prend vite des tours et s'arrête au bout de quelques minutes est un symptôme classique d'un problème de régulation ou d'alimentation en carburant. Si le bras de régulateur n'est pas réglé correctement (par exemple, s'il n'est pas complètement à droite lors de la mise en route), ou si la tringlerie est défectueuse, le moteur peut s'emballer. Par ailleurs, un gicleur partiellement bouché ou un filtre à essence encrassé peut provoquer une coupure d'alimentation après quelques minutes de fonctionnement, lorsque la demande en carburant augmente. La propreté de la cuve du carburateur est également à inspecter.

Cliquetis à Haut Régime

Un dernier souci : à haut régime, le moteur cliquette un peu. Ce bruit métallique, ou cliquetis, est souvent le signe d'une combustion anormale. Plusieurs facteurs peuvent en être la cause :

• Carburant inadapté : Comme il semblerait que sur ce type de moteur ancien, le SP 98 est plus adapté que le SP 95, l'utilisation d'un carburant avec un indice d'octane trop bas peut provoquer un cliquetis.
• Encrassement du moteur : Des dépôts de carbone dans la chambre de combustion augmentent le taux de compression et créent des points chauds, favorisant le cliquetis.
• Réglage de l'allumage : Bien que non recommandé d'y toucher, un problème d'allumage (trop d'avance) peut causer ce phénomène.
• Problème mécanique : La question culbuteur ? est pertinente. Un jeu excessif ou insuffisant aux culbuteurs peut générer des bruits similaires, bien que ce ne soit pas un cliquetis de combustion. Il est donc important de distinguer l'origine du bruit pour un diagnostic précis.

Le Choix du Carburant et Autres Considérations Moteur

La performance et la longévité de votre motoculteur dépendent non seulement d'un carburateur bien réglé, mais aussi du carburant utilisé et de l'état général du moteur.

SP 95 ou SP 98 pour les Moteurs Anciens ?

J'utilise du SP 95, et il semblerait que sur ce type de moteur ancien, le SP 98 est plus adapté. Cette observation est très juste pour les moteurs d'ancienne génération, tels que les moteurs Aspera LAV qui ont été montés chez MotoStandard, ainsi que les moteurs Briggs et Stratton et Bernard. Le Super Sans Plomb 98 (SP 98) possède un indice d'octane plus élevé que le Super Sans Plomb 95 (SP 95). Cet indice indique la résistance du carburant à l'auto-allumage par compression, un phénomène indésirable connu sous le nom de cliquetis.

Les moteurs anciens n'étaient souvent pas conçus pour les carburants modernes comme le SP 95, qui contient parfois de l'éthanol à des concentrations qui peuvent endommager les joints et les durites en caoutchouc non résistants à l'alcool. L'utilisation de SP 98 peut aider à prévenir le cliquetis, offrir une meilleure combustion, et protéger certains composants du système d'alimentation, augmentant ainsi la durée de vie du moteur.

La Maintenance Générale du Moteur

Au-delà de la carburation, la santé globale du moteur est primordiale. Des composants comme la tête de piston et les soupapes encrassées par les années peuvent gravement affecter les performances. Ces dépôts réduisent l'efficacité de la combustion et peuvent provoquer une perte de puissance, des difficultés de démarrage et des bruits anormaux.

Le rodage des soupapes est une opération qui consiste à poncer légèrement les portées de soupapes et les sièges pour assurer une parfaite étanchéité. C'est souvent nécessaire au sortir de l'hivernage pour relancer le moteur, surtout si celui-ci a peu tourné ou a été stocké de manière prolongée. Une bonne étanchéité des soupapes est essentielle pour maintenir une compression moteur adéquate, garante d'un bon démarrage et d'une puissance optimale.

Enfin, l'identification précise du moteur peut aider à trouver la bonne documentation et les pièces de rechange. Les moteurs ASPERA LAV, comme le LAV 35 ou le LAV 173, sont des variantes qui ont équipé divers motoculteurs, notamment sous la marque Star, aux côtés de Briggs et Stratton et Bernard. Bien que l'on pensait que seuls les moteurs Gutbrod avaient été montés sous la marque Star, il est clair que d'autres motorisations existaient. Trouver la bonne référence du moteur est un premier pas crucial pour toute recherche de solution ou de pièce. Si j'ai pu mettre la main sur un carbu FHC 2013, mais visiblement les commandes ne sont pas les mêmes et ce serait un carbu pour du 2 temps, cela illustre bien l'importance de la compatibilité des pièces, car un carburateur de 2 temps est fondamentalement différent d'un 4 temps.
