Tutoriel Complet pour le Remplacement de la Courroie sur Motobineuse Pilot 88 : Défis et Solutions

L'entretien d'une motobineuse est essentiel pour assurer sa longévité et son bon fonctionnement, et le remplacement de la courroie est l'une des opérations de maintenance les plus courantes. Cependant, certaines machines, comme la motobineuse Pilot 88, présentent des particularités de conception qui peuvent rendre cette tâche plus complexe. Cet article explore en détail les étapes, les défis et les solutions pour remonter la courroie de votre motobineuse Pilot 88, en se basant sur des observations et des retours d'expérience précieux.

Comprendre la Conception de la Motobineuse Pilot 88 : Le Défi du Carter Soudé

La motobineuse Pilot 88 est connue pour sa robustesse, mais aussi pour une caractéristique de conception qui peut surprendre lors des opérations de maintenance : la présence d'un pont/chassis soudé. Effectivement, c'est un pont/chassis soudé, une particularité qui distingue ce modèle de nombreuses autres motobineuses où les carters de transmission peuvent être simplement boulonnés et démontés. Cette conception intégrée signifie que les éléments mécaniques internes, tels que la transmission par chaîne ou d'éventuelles courroies internes, sont logés dans un boîtier qui n'est pas facilement accessible. Il apparaît clairement que le fabricant ne pouvait pas faire deux 1/2 carters boulonnés, optant plutôt pour une structure plus monolithique.

Cette approche de fabrication, bien qu'elle puisse conférer une solidité accrue à l'ensemble, pose des défis significatifs lorsque des réparations ou des remplacements de pièces internes sont nécessaires. Les courroies, qu'elles soient d'entraînement principal ou secondaires, sont soumises à l'usure au fil du temps. Une courroie usée peut entraîner une perte de puissance, des glissements, voire une immobilisation complète de la machine si elle casse. Le diagnostic d'une courroie défaillante est souvent visuel : fissures, effilochage, zones lisses et brillantes indiquant un glissement excessif, ou tout simplement une rupture. Avant d'entreprendre toute manipulation, une inspection minutieuse de la courroie est indispensable pour confirmer la nécessité de son remplacement.

Préparation et Sécurité : Les Premières Étapes Cruciales

Avant de commencer toute intervention sur votre motobineuse, la sécurité est primordiale. Assurez-vous que le moteur est froid et déconnecté de sa source d'énergie. Pour une motobineuse thermique, cela signifie débrancher le capuchon de la bougie d'allumage pour éviter tout démarrage accidentel. Portez des gants de protection et, si l'intervention s'annonce plus complexe (impliquant potentiellement des outils coupants), des lunettes de sécurité. Un espace de travail bien éclairé et dégagé est également essentiel pour manipuler les pièces en toute sécurité et avec précision.

Rassemblez tous les outils nécessaires. Bien que le processus puisse varier, les outils de base incluent généralement des clés plates, des douilles, un cliquet, un tournevis, un pied-de-biche ou un levier pour aider à détendre la courroie, et potentiellement une pince universelle. Si votre modèle présente un carter partiellement démontable pour la courroie externe, un ensemble d'outils de base sera suffisant. Toutefois, pour les cas plus complexes, comme ceux impliquant le carter soudé, des outils spécialisés seront requis.

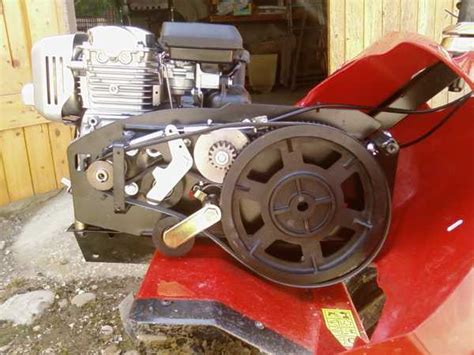

Remplacement de la Courroie d'Entraînement Externe (Si Applicable)

Dans le cas où la courroie principale d'entraînement des fraises est accessible sans ouvrir le carter de transmission soudé, le processus suit des étapes plus conventionnelles. Ce type de courroie est généralement visible entre le moteur et la transmission ou entre le moteur et l'arbre des fraises.

1. Localisation de la Courroie : Identifiez la courroie à remplacer. Elle se trouve souvent sous un capot de protection en tôle ou en plastique, facile à retirer avec quelques vis.
2. Détente de la Courroie : La plupart des motobineuses sont équipées d'un système de tension de courroie, souvent un galet tendeur ou un support moteur réglable. Il peut être nécessaire de dévisser un boulon ou de desserrer un écrou pour libérer la tension. Parfois, un levier est présent pour relâcher manuellement la tension.
3. Retrait de l'Ancienne Courroie : Une fois la courroie détendue, retirez-la des poulies. Si elle est cassée, les fragments peuvent être simplement retirés. Si elle est encore en place mais très usée, il peut être nécessaire de la faire glisser hors des gorges des poulies.
4. Installation de la Nouvelle Courroie : Positionnez la nouvelle courroie sur les poulies, en commençant par la poulie la plus petite ou la plus difficile d'accès. Assurez-vous que la courroie est correctement placée dans les gorges des poulies.
5. Tension de la Courroie : Remettez en place le système de tension. La courroie doit être suffisamment tendue pour ne pas glisser, mais pas trop pour ne pas exercer une pression excessive sur les roulements. Une bonne tension permet de tordre la courroie d'environ un quart de tour avec une légère pression.
6. Vérification : Faites tourner les poulies à la main pour vous assurer que la courroie est bien alignée et qu'elle tourne librement. Remontez le capot de protection.

Le Défi du Carter de Transmission Soudé : Approche Radicale pour la Chaîne et les Composants Internes

Le véritable défi avec la Pilot 88 survient lorsque le composant défaillant (courroie interne, chaîne de transmission, pignons) est logé à l'intérieur du carter soudé. Le texte fourni met en lumière un problème similaire avec la chaîne de transmission et les pignons du moteur aux fraises. On peut lire : "Avoir un motoculteur à changer parce -que la chaîne est pété dans un carter soudé, ça vaut le coup d'essayer le découpage vu le prix de l'engin." Cette observation est cruciale, car elle souligne que le coût d'un remplacement pur et simple de l'appareil, qui peut être dans les 5 à 600 roros !!, justifie des méthodes de réparation plus audacieuses.

Le pont est soudé par assemblage de 2 1/2 carters, soudure sur bord aplati par soudure à l'arc ou peut-être par point électrique. Cette méthode de construction rend l'accès interne quasiment impossible sans une intervention majeure. La question se pose alors : ne serait-il pas possible à la disqueuse (disque fin) de séparer ces 2 carters ? C'est une idée comme ça, mais pourquoi pas à voir !!

La Méthode de Découpe et de Re-soudure/Boulonnage

Cette solution radicale, bien que non conventionnelle, peut être la seule option viable pour réparer une transmission interne défectueuse sans acheter une nouvelle machine. L'utilisateur mentionne avoir regardé sa motobineuse, qui est aussi une base de montage Pilot 88, ce qui confère une certaine légitimité à cette proposition.

1. Diagnostic Approfondi : Avant de découper quoi que ce soit, assurez-vous à 100% que le problème vient bien d'un composant interne accessible uniquement par cette méthode. Un schéma éclaté de la motobineuse, si disponible, peut être d'une aide précieuse pour visualiser l'emplacement des composants.

2. Préparation à la Découpe :

   • Sécurité maximale : La découpe à la disqueuse génère des étincelles, de la chaleur et des débris. Portez des lunettes de sécurité, des gants résistants à la chaleur, des vêtements de travail épais et protégez les zones inflammables à proximité. Un extincteur à portée de main est recommandé.
   • Identification de la Ligne de Soudure : Repérez la soudure d'assemblage entre les deux demi-carters. Cette ligne sera votre guide. C'est à regarder de près si c'est faisable, mais la bordure plate d'assemblage devrait être visible.
   • Nettoyage : Nettoyez soigneusement la zone de découpe pour enlever toute saleté, rouille ou peinture qui pourrait gêner la coupe ou masquer la ligne de soudure.

3. La Découpe :

   • Outil : Utilisez une disqueuse équipée d'un disque de coupe fin pour métal. La finesse du disque permet une coupe plus précise et réduit la perte de matière.
   • Précision : Suivez la ligne de soudure avec la plus grande précision possible. L'objectif est de séparer les deux moitiés du carter avec le moins de dommages collatéraux. Allez-y progressivement, par petites coupes.
   • Profondeur : Ne coupez que la paroi externe. Faites attention à ne pas endommager les composants internes (chaîne, pignons, roulements) avec le disque.

4. Accès et Réparation : Une fois les carters séparés, vous aurez accès aux composants internes. Remplacez la courroie ou la chaîne, les pignons ou tout autre élément défectueux. Pour ta question, tu demandes si les axes porte fraises peuvent être montés sur l'ancien modèle que tu as ? apparemment, d'après l'éclaté ces axes sont démontables, mais savoir si il peuvent se mettre sur l'ancien modèle ? Cette question de compatibilité est primordiale et doit être vérifiée auprès du fabricant ou de revendeurs de pièces détachées.

5. Re-assemblage et Fixation : C'est l'étape la plus délicate après la découpe.
   • Nettoyage des Bords : Nettoyez soigneusement les bords coupés pour enlever les bavures et préparer la surface.
   • Méthode de Re-fixation : Après, avec la bordure plate d'assemblage, on peut percer et boulonner l'ensemble. Cette méthode consiste à :
     • Perçage : Percer des trous régulièrement espacés le long des bords aplatis des deux demi-carters. Ces trous doivent être de diamètre approprié pour les boulons que vous utiliserez.
     • Alignement : Alignez parfaitement les deux moitiés et insérez les boulons.
     • Serrage : Utilisez des boulons, des rondelles et des écrous (auto-freinés de préférence) pour serrer fermement les deux moitiés. Un joint d'étanchéité, du mastic d'étanchéité pour carter ou une pâte à joint haute température peut être appliqué entre les surfaces d'assemblage pour éviter les fuites d'huile de transmission et protéger contre l'humidité et la saleté.
   • Alternative (Soudure) : Si vous avez les compétences et l'équipement, il est possible de re-souder les carters. Cependant, cela nécessite une grande maîtrise pour éviter la déformation des pièces et garantir une étanchéité parfaite. Le boulonnage est généralement plus accessible pour un bricoleur averti.

Axes Porte-Fraises : Une Question de Compatibilité

Le texte mentionne également une question importante concernant la compatibilité des axes porte-fraises : "Pour ta question, tu demandes si les axes porte fraises peuvent être montés sur l'ancien modèle que tu as ? apparemment, d'après l'éclaté ces axes sont démontables, mais savoir si il peuvent se mettre sur l'ancien modèle ?" Cette interrogation met en lumière le défi de la compatibilité des pièces détachées, surtout pour les modèles plus anciens ou ceux ayant subi des révisions de conception.

Pour vérifier la compatibilité, plusieurs pistes sont à explorer :

• Manuels d'éclaté : Les manuels techniques et les schémas éclatés sont la meilleure source d'information. Comparez les références de pièces et les dimensions entre votre modèle et celui des axes que vous envisagez d'acquérir.
• Numéros de série/modèle : Les fabricants utilisent souvent des numéros de série pour identifier les révisions de leurs produits. Ces numéros peuvent être cruciaux pour déterminer la bonne pièce.
• Forums spécialisés et communautés en ligne : Les utilisateurs expérimentés de Pilot 88 pourraient avoir déjà rencontré et résolu cette question. Le site des petites annonces, avec son login et mot de passe identique au forum, pourrait être une ressource précieuse. Passez votre annonce sans complication, juste sélectionner se connecter, pour poser directement la question à la communauté.
• Contact direct avec le fabricant ou un revendeur agréé : Ils disposent des bases de données les plus précises sur la compatibilité des pièces.

Entretien Général et Longévité de la Motobineuse

Au-delà du remplacement de la courroie, un entretien régulier est la clé pour prolonger la durée de vie de votre Pilot 88. Le texte mentionne : "Bravo pour l'entretien de la chaine transmission et pignons du moteur aux fraises." Cette reconnaissance souligne l'importance de surveiller l'état de la chaîne et de ses pignons. Même si l'accès est difficile, un contrôle régulier des niveaux d'huile de transmission (si le carter est lubrifié) et une écoute attentive des bruits anormaux peuvent prévenir des pannes majeures.

Autres points d'entretien essentiels :

• Vérification des niveaux d'huile moteur : Crucial pour la santé du moteur thermique.
• Nettoyage du filtre à air : Un filtre encrassé réduit la performance et augmente la consommation de carburant.
• Contrôle de la bougie d'allumage : La bougie doit être propre et son écartement correct pour un démarrage facile et une combustion efficace.
• Affûtage et nettoyage des fraises : Des fraises émoussées ou encrassées par la terre réduisent l'efficacité du travail et sollicitent davantage le moteur.
• Inspection visuelle générale : Recherchez des signes de corrosion, des boulons desserrés ou des dommages aux câbles et aux commandes.

Considérations Économiques et Alternatives

La décision de tenter une réparation complexe comme la découpe d'un carter soudé doit être mûrement réfléchie. Le coût d'un nouvel engin, qui peut atteindre dans les 5 à 600 roros !!, rend l'option de la réparation très attractive. Cependant, il est essentiel de peser :

• Coût des pièces de rechange : Une nouvelle courroie, chaîne, pignons, ou axes porte-fraises.
• Coût des outils spécifiques : Si vous n'avez pas de disqueuse, de quoi souder ou boulonner, le coût initial peut être élevé.
• Valeur sentimentale/attachement : Parfois, le fait de sauver un équipement familier justifie un investissement en temps et en effort.
• Disponibilité des pièces : Pour les anciens modèles comme la Pilot 88, certaines pièces peuvent être difficiles à trouver, ce qui peut orienter vers la réparation ou la recherche sur des sites de petites annonces. A suivre aussi le site des petites annoncces. login et mot de passe identique au forum, passez votre annonce sans complication, juste sélectionner se connecter.

Si la réparation s'avère trop complexe ou risquée pour vos compétences, faire appel à un professionnel est une option. Un réparateur spécialisé en motoculture pourra évaluer la faisabilité de la réparation et réaliser les travaux avec l'expertise nécessaire, bien que cela puisse augmenter le coût total. Le site indépendant de référence depuis 2004, souvent évoqué dans les discussions sur ces machines, peut également fournir des pistes ou des contacts de spécialistes.

En fin de compte, la réparation de la courroie ou de la chaîne de transmission d'une motobineuse Pilot 88, en particulier lorsque la conception du carter est soudée, est un défi qui peut être relevé avec de la détermination, les bons outils et une approche méthodique. C'était une idée comme ça, mais faut voir si c'est possible, et les avantages économiques peuvent être considérables.
