Remplacement et Réglage du Câble de Marche Arrière sur Motobineuse : Un Guide Complet

Le bon fonctionnement d'une motobineuse repose sur la coordination précise de ses commandes. Parmi ces éléments cruciaux, les câbles jouent un rôle essentiel, qu'il s'agisse du câble d’embrayage, de celui de marche arrière, ou encore du câble de réglage des gaz moteur. Ces composants permettent d’actionner les commandes, et leur contrôle et réglage sont d’une importance capitale afin que l’action des leviers soit optimale. Un câble de marche arrière correctement ajusté est indispensable pour garantir une manœuvrabilité fluide et efficace de votre outil de jardinage, assurant ainsi votre sécurité et prolongeant la durée de vie de votre équipement.

Un câble mal ajusté peut se traduire par des difficultés à enclencher la marche arrière, une performance médiocre, voire une usure prématurée du boîtier inverseur. Cet article vous fournira un guide détaillé pour le remplacement et le réglage du câble de marche arrière, applicable à une large gamme de motobineuses, notamment les modèles Greatland GLMB 139 TN 36, Pubert, Honda, Husqvarna, Staub et bien d'autres. Nous aborderons les étapes clés, les vérifications nécessaires et les problèmes courants liés à ce composant vital.

Diagnostic et Préparation : Les Premiers Pas Essentiels

Avant de vous lancer dans le remplacement ou le réglage du câble, un diagnostic précis est crucial. Si votre motobineuse refuse d’avancer, ou que vous sentez que la commande de traction devient molle, il est fort probable que le câble de traction soit usé, voire cassé. Cette pièce essentielle, qui relie la commande située sur le guidon au système de transmission, subit une usure naturelle à cause de son usage répétitif et de la tension qu'il subit. Heureusement, son remplacement est une opération à la portée de tous, à condition d’avoir les bons outils et de suivre quelques étapes précises.

La première étape, et non des moindres, est de sécuriser votre motobineuse. Placez la machine sur une surface plane et stable, idéalement à une hauteur de travail confortable pour éviter de vous pencher excessivement. L'utilisation de gants de protection est fortement recommandée pour éviter toute blessure lors de la manipulation des pièces. Il est impératif de comprendre que chaque motobineuse possède un type de câble spécifique. La Greatland GLMB 139 TN 36, comme tout autre modèle, est équipée d'un câble dont les dimensions et les fixations sont uniques. Avant toute chose, il est donc essentiel de vous procurer la pièce de rechange adéquate.

Localisation et Démontage du Câble de Traction Usagé

Une fois la motobineuse sécurisée, l'étape suivante consiste à localiser précisément le câble de traction. Ce câble est une pièce maîtresse qui assure la liaison entre la commande située sur le guidon et le système de transmission, généralement placé près du moteur ou des roues arrière. Pour y accéder, vous devrez suivre son trajet, qui est souvent fixé le long du châssis par des clips, des colliers ou des guides en plastique.

Pour faciliter l'accès, il sera nécessaire de retirer certains éléments qui pourraient gêner le démontage. Cela peut inclure le capot de protection du moteur, les cache-guidons ou certaines vis fixées sur le carter de la machine. Prenez le temps de bien observer comment ces éléments sont assemblés. À l'aide d'un tournevis adapté (cruciforme ou plat, selon les vis), dévissez soigneusement chaque élément. Il est fortement conseillé de noter la position de chaque vis ou de les conserver dans des récipients séparés pour faciliter le remontage. Une fois le câble bien dégagé de son chemin, vous pouvez commencer le démontage proprement dit.

Commencez par déclipser l'extrémité du câble de la commande de traction sur le guidon. Cette commande est généralement fixée par une vis ou peut être simplement clipsée. Ensuite, déconnectez le câble de ses points de fixation le long du châssis. Pour cela, utilisez une clé plate ou une pince pour retirer les écrous ou défaire les clips qui maintiennent le câble en place. Enfin, à l'aide d'une pince multiprise, décrochez l'extrémité inférieure du câble du boîtier de transmission. Cette extrémité est souvent munie d'un crochet en forme de "S" ou d'un ressort, conçu pour s'adapter au mécanisme de transmission. Une fois tous les points de fixation libérés, tirez doucement sur le câble pour le sortir entièrement de sa gaine et des guides qui le maintenaient en place.

Choisir et Installer le Nouveau Câble de Traction

La sélection du bon câble de traction est une étape déterminante pour garantir le bon fonctionnement de votre motobineuse Greatland GLMB 139 TN 36. Il est crucial de comprendre que toutes les tondeuses ne sont pas équipées du même type de câble, et cette diversité peut parfois prêter à confusion. Pourtant, bien identifier le type de câble adapté à votre machine est essentiel pour garantir un remplacement rapide, durable et sans erreurs.

Les Critères de Choix d'un Câble de Traction

Plusieurs facteurs doivent être pris en compte lors du choix de votre nouveau câble :

• Les formes d’embouts : S, ressort, œillet : Certains câbles de traction disposent d’un embout en forme de crochet en “S”, facile à insérer et à fixer sur le levier ou la transmission. D'autres ont une extrémité en ressort, souvent plus souple mais un peu plus délicate à insérer. On trouve aussi des câbles terminés par un œillet métallique qu’on visse ou clipse dans un logement prévu. Ce détail, bien qu’anodin, change totalement la méthode de montage. Il est donc indispensable de vérifier la forme de l'embout de votre ancien câble pour en choisir un identique.

• La gaine plastique : un point de vigilance : Le câble métallique est inséré dans une gaine de protection, souvent en plastique ou en caoutchouc, qui longe toute la machine jusqu’au guidon. Une gaine endommagée ou fissurée peut causer des frottements, voire empêcher le bon fonctionnement de la traction. Lors du remplacement, inspectez également la gaine de votre ancien câble : si elle semble usée, n’hésitez pas à la remplacer en même temps que le câble. Si vous commandez un câble neuf, assurez-vous que la gaine est en bon état et de la bonne longueur.

• Longueur et compatibilité : un choix sur mesure : Il n’existe pas de taille universelle : chaque modèle de tondeuse (Honda, Briggs & Stratton, Viking, etc.) a sa propre configuration. Un câble trop long ne sera pas tendu correctement, et un câble trop court rendra la traction dure ou inefficace. Avant d’acheter, mesurez l’ancien câble (gaine incluse) ou recherchez la référence constructeur spécifique à la Greatland GLMB 139 TN 36. Chez certains fournisseurs spécialisés, leur équipe peut vous aider à identifier la pièce compatible à partir de votre modèle exact.

• Les câbles renforcés pour une durabilité accrue : Certains câbles sont dits “renforcés” : leur structure métallique est plus dense ou leur gaine est doublée d’une couche isolante résistante aux intempéries. Ces câbles coûtent légèrement plus cher, mais ils sont idéalement adaptés aux utilisations intensives ou aux zones humides, où l’oxydation et l’usure sont fréquentes. Si vous utilisez votre motobineuse souvent ou sur un grand terrain, ce type de câble peut s’avérer un investissement judicieux pour une durabilité accrue.

L'Installation du Nouveau Câble

Une fois le câble neuf en votre possession, l'installation peut commencer. Avant toute chose, comparez méticuleusement le câble neuf avec l'ancien. Vérifiez la longueur totale, le type de gaine, ainsi que les fixations aux extrémités (crochet, ressort, œillet…). Cette comparaison est cruciale pour s'assurer de la compatibilité parfaite.

Une fois la compatibilité confirmée, commencez par insérer l’extrémité basse du nouveau câble dans le mécanisme de transmission. Si nécessaire, penchez la motobineuse sur le côté pour mieux visualiser les points de fixation et faciliter l'opération. Ensuite, insérez le câble dans sa gaine en plastique, puis guidez-le le long du même trajet que l’ancien câble. Assurez-vous qu'il glisse librement sans être pincé ou tordu. Fixez-le progressivement en remontant vers le guidon, en utilisant les mêmes clips, colliers ou guides que vous avez retirés lors du démontage. Il est important de ne pas trop serrer les fixations à ce stade, afin de pouvoir ajuster la tension plus tard. Lorsque l’extrémité haute du câble arrive au niveau du guidon, insérez-la dans le levier de traction. C'est une étape délicate qui demande précision. Assurez-vous que le câble est correctement engagé dans son logement sur le levier.

Réglage de la Tension et Vérification Finale

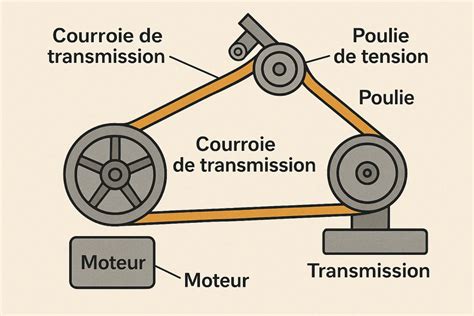

Le réglage de la tension du câble de traction est l’une des étapes les plus importantes et souvent sous-estimées. Une traction trop lâche ne permettra pas à la motobineuse d’avancer correctement, voire pas du tout. À l’inverse, une traction trop tendue peut user prématurément le câble, le mécanisme de transmission, et forcer sur le levier de commande, rendant son utilisation inconfortable et potentiellement destructrice pour les composants.

Pour régler la tension, tirez légèrement sur la commande de traction et observez la réactivité du système. Vous devriez sentir une résistance progressive et un engagement franc du système de transmission. Si la commande est trop dure, ou si la motobineuse n’avance pas, un ajustement est nécessaire. La plupart des modèles, y compris potentiellement la Greatland GLMB 139 TN 36, sont équipés de trous de réglage sur le support du câble près du moteur ou d'une molette de réglage sur le levier de traction lui-même. Ces dispositifs permettent d'ajuster la position du câble et donc sa tension. Procédez par petites étapes, en tendant ou en relâchant légèrement le câble jusqu'à obtenir le réglage optimal. L'objectif est d'avoir une commande souple mais réactive, qui engage la transmission sans effort excessif.

Avant de remettre la motobineuse en service complet, une vérification approfondie est indispensable. Rebranchez le fil de la bougie d’allumage, qui a probablement été déconnecté pour des raisons de sécurité lors des interventions. Ensuite, démarrez la motobineuse. Testez la commande de traction à plusieurs reprises : celle-ci doit s’activer facilement, et la motobineuse doit avancer en douceur et de manière contrôlée. Vérifiez qu'il n'y a pas de bruit suspect ou de mouvement saccadé. Si tout fonctionne correctement, félicitations : vous venez de remplacer votre câble de traction avec succès !

Quand Faut-il Remplacer Aussi la Commande de Traction ?

Dans certains cas, le problème de traction ne provient pas du câble lui-même, mais de la commande située sur le guidon. Un levier tordu, grippé ou cassé ne transmettra plus la force correctement, même avec un câble neuf et parfaitement réglé. Lors du démontage du câble, prenez le temps d'inspecter attentivement le levier de traction. Vérifiez son état général, ses fixations, et testez sa souplesse manuellement. Si vous constatez un blocage, une usure excessive ou une déformation, il est judicieux d'envisager le remplacement du levier complet en même temps que le câble. Cela vous garantira une solution durable et évitera des problèmes futurs.

Durée de Vie et Entretien

La durée de vie moyenne d'un câble de traction, en usage régulier, se situe généralement entre 3 et 5 ans. Cette estimation peut varier considérablement en fonction de la qualité du câble, de la fréquence d'utilisation de la motobineuse, des conditions environnementales (humidité, poussière, boue) et de l'entretien général de la machine. Un entretien régulier, qui inclut le nettoyage des composants de transmission et la vérification périodique de la tension et de l'état du câble, peut prolonger sa durée de vie.

Il est fortement déconseillé de tenter de réparer un câble de traction cassé ou endommagé. Une réparation de fortune, par exemple en essayant de souder ou de colmater le câble, est non seulement inefficace à long terme, mais peut également entraîner une casse plus grave et potentiellement dangereuse lors d'une utilisation. Il vaut toujours mieux procéder au remplacement complet de la pièce.

Étapes Détaillées pour le Réglage du Câble de Marche Arrière Spécifique

Le câble de marche arrière agit comme un lien direct entre la commande située sur le guidon de votre motobineuse et le mécanisme interne du boîtier inverseur de transmission. C'est par ce câble que le mouvement de votre main se transmet pour engager la marche arrière, permettant ainsi à la machine de reculer. Sa tension et son alignement sont donc primordiaux pour que cette transmission de commande soit précise et fiable.

Avant de Commencer : Préparation et Sécurité

Avant d'entreprendre toute intervention sur votre motobineuse, il est impératif de suivre les consignes de sécurité du constructeur.

• Vérification Préliminaire du Fonctionnement : Démarrez votre motobineuse et vérifiez la rotation des fraises en position de marche avant. Assurez-vous que tout fonctionne comme prévu dans cette configuration.
• Couper le Moteur et Débrancher la Bougie : Une fois la vérification effectuée, coupez le moteur. Pour une sécurité maximale, débranchez impérativement la bougie d'allumage. Cela empêche tout démarrage accidentel pendant que vous travaillez sur la machine.

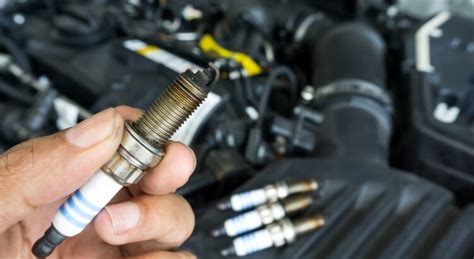

• Inspection Générale : Assurez-vous que votre motobineuse est en bon état général. Vérifiez les niveaux d'huile et de carburant. Si le moteur ne démarre pas, une bougie noire peut indiquer un problème de carburation ou d'allumage, nécessitant un nettoyage du carburateur et du filtre à air, voire un remplacement de la bougie.

La procédure de réglage est généralement simple, mais elle demande de la précision.

1. Accès au Mécanisme : Commencez par démonter le capot de protection de la courroie. Cette étape vous donnera accès aux composants de la transmission.
2. Retrait de la Poulie Réceptrice : Localisez la poulie réceptrice, généralement marquée d'un repère (repère 1 dans les schémas techniques). À l'aide d'un arrache-moyeu adapté, retirez cette poulie.
3. Localisation de l'Écrou de Réglage : Identifiez l'écrou de réglage du câble de marche arrière. Cet écrou est conçu pour ajuster la tension du câble.
4. Détente Complète du Câble : Desserrer complètement cet écrou. L'objectif est de détendre le câble de manière à ce que la boule située à son extrémité (repère 2) ne soit plus en contact avec le ressort du mécanisme. Le câble doit être totalement mou à ce stade.
5. Réglage Progressif de la Tension : Retendez le câble progressivement. Le point de réglage précis est atteint au moment où le levier d'inversion du boîtier (repère 3) commence tout juste à bouger. C'est le point où le câble commence à exercer une action sur le mécanisme.
6. Remontage de la Poulie : Une fois le réglage effectué, remontez la poulie réceptrice. Assurez-vous que la goupille est correctement positionnée avant de remonter la poulie.
7. Test de la Marche Arrière : Remettez le capot de protection de la courroie. Débranchez la bougie d'allumage avant de redémarrer le moteur. Redémarrez la motobineuse et testez à nouveau la fonction de marche arrière. Le levier devrait maintenant s'enclencher de manière plus franche et la machine devrait reculer sans difficulté.

Problèmes Courants et Solutions

Dans la majorité des cas, un dysfonctionnement de la marche arrière provient d'un câble mal réglé, détendu ou usé. Cependant, d'autres facteurs peuvent entrer en jeu.

Usure du Câble ou des Composants Internes

Si le réglage ne résout pas le problème, il est possible que le câble lui-même soit usé ou détérioré. Un câble effiloché ou dont la gaine est endommagée peut causer des problèmes de transmission de mouvement. Il est alors recommandé de remplacer le câble.

Dans certains cas, comme celui d'une Motobineuse Staub ST 2152 RP où les crans sautent en marche arrière, le problème peut être plus complexe. L'utilisateur a constaté une absence d'usure visible sur les pignons du réducteur après nettoyage et regraissage. Une interrogation subsiste quant à une éventuelle usure minime des crans sur le pignon en plastique, créant un angle d'inclinaison qui ferait sortir le crabot métallique. L'angle d'origine des crans (90 degrés ou légèrement incliné vers l'intérieur) est également une piste. L'utilisation d'une huile plus visqueuse, comme de la 80W90 ou 140W90, pourrait potentiellement résoudre ce problème de dé-crabotage.

Problèmes de Boîtier Inverseur

Le boîtier inverseur de transmission est un composant mécanique complexe. Si le problème persiste après le réglage du câble, il est possible que le boîtier lui-même présente une usure. Les pignons, les crabots ou les roulements peuvent être endommagés. Un nettoyage complet de l'appareil, y compris le retrait et l'inspection des fraises, est conseillé. Faites un nettoyage complet de l’appareil, retirez les fraises. Contrôlez leur état. Les remplacer si nécessaire, en effet une usure trop importante des couteaux ne permet plus de travailler correctement et use prématurément la transmission secondaire. Lors d’un remplacement, nous conseillons de changer la fraise complète et non les couteaux seuls, car un jeu trop important dans les trous de fixation des fraises peut endommager la transmission.

Maintenance du Boîtier de Transmission

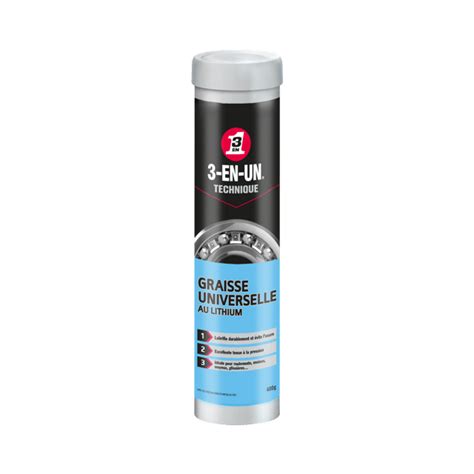

Pour assurer la longévité de la transmission, il est recommandé d'ajouter environ 20g de graisse au lithium dans la transmission toutes les 50 heures d'utilisation, ou au minimum une fois par an avant l'hivernage. Videz le réservoir d’essence. Laissez tourner le moteur jusqu’à la panne sèche afin de purger tout le circuit de carburation. Avant de remettre les fraises, graissez l’arbre de travail et l’axe des fraises avant de les remettre sur l’appareil. Vérifiez également l’état de la partie basse du jonc de cerclage de la transmission. Si celui-ci est usé, il est préférable de le remplacer avant qu’une usure trop avancée n’entraîne des dommages importants sur la transmission.

Utilisation Générale et Sécurité de la Motobineuse

Au-delà du réglage du câble de marche arrière, une utilisation correcte et une maintenance régulière de votre motobineuse sont essentielles.

• Sélection du Terrain : Avant de démarrer, inspectez le terrain pour éliminer les gros débris, les pierres et tout objet susceptible d'endommager la machine.
• Instructions de Sécurité : Lisez toujours le manuel d'instructions avant utilisation. Portez des vêtements de protection appropriés, y compris des gants et des lunettes de sécurité.
• Pratique dans un Espace Ouvert : Familiarisez-vous avec la fonction de marche arrière dans un espace dégagé avant de travailler dans votre jardin.
• Vigilance Environnementale : Soyez toujours attentif à votre environnement, surtout avant d'engager la marche arrière. Vérifiez toujours derrière vous.
• Utilisation sur Pente : Utilisez la marche arrière avec prudence sur une pente.
• Pauses et Confort : Prenez des pauses régulières et utilisez des équipements de protection comme des gants amortisseurs et des chaussures confortables.
• Nettoyage Post-Utilisation : Après chaque utilisation, nettoyez soigneusement la motobineuse, en accordant une attention particulière aux fraises.
• Maintenance Régulière : Vérifiez régulièrement l'huile, affûtez les fraises si nécessaire, et inspectez la machine pour détecter toute pièce usée ou endommagée.

Faire Soi-Même ou Faire Appel à un Professionnel ?

Le remplacement d'un câble de traction est une opération qui peut tout à fait être réalisée par un particulier, à condition de disposer d'un minimum d'outils adéquats (tournevis, pinces, clés plates) et de suivre attentivement les étapes décrites. Cependant, si vous avez le moindre doute sur la manipulation, sur l'identification de la pièce correcte, ou si vous ne vous sentez pas à l'aise avec certaines étapes mécaniques, il est toujours préférable de consulter un réparateur professionnel. Le bon fonctionnement de votre motobineuse repose sur la précision de ses commandes, et le câble de marche arrière occupe une place particulièrement cruciale. Un réglage adéquat de ce câble est essentiel non seulement pour garantir une manœuvrabilité fluide et efficace de votre outil de jardinage, mais aussi pour assurer votre sécurité et prolonger la durée de vie de votre équipement. L'expertise d'un professionnel peut vous épargner du temps, de l'argent et vous assurer que votre équipement est de nouveau opérationnel dans les meilleures conditions. Maîtriser l'utilisation de la marche arrière sur votre motobineuse, et s'assurer que son réglage est optimal, peut transformer votre expérience de jardinage, en rendant le travail du sol plus facile et plus efficace.
