L'installation de spots encastrables LED est une solution d'éclairage moderne et esthétique, mais elle soulève des questions importantes concernant le branchement, notamment le repiquage. Cette pratique, consistant à raccorder plusieurs luminaires en série sur un même circuit, peut être une source de confusion et d'erreurs si elle n'est pas réalisée dans le respect des normes électriques en vigueur. Cet article se propose d'explorer en détail le repiquage des spots encastrables, en abordant les aspects normatifs, les risques potentiels, et les solutions pour une installation sûre et conforme.
Comprendre le Repiquage des Spots
Le repiquage, dans le contexte de l'installation électrique, consiste à dériver un circuit existant pour alimenter de nouveaux points lumineux, sans nécessairement passer par une boîte de dérivation centrale. Pour des spots encastrables, cela implique souvent de connecter les fils d'un spot au suivant, créant ainsi une chaîne de luminaires alimentés par un même câble d'alimentation. Cette méthode peut sembler plus simple et plus rapide, surtout pour un grand nombre de points lumineux, comme dans le cas de 70 spots mentionné par l'un des contributeurs. Cependant, cette apparente simplicité cache des subtilités qu'il est crucial de maîtriser.
Le Cas des Spots LED 230V
Les spots LED 230V sans transformateur sont particulièrement concernés par ces questions. Leur branchement direct sur le réseau électrique impose une attention particulière aux sections de câble, à la protection des circuits et au nombre de points lumineux par disjoncteur. Contrairement aux spots basse tension qui nécessitent un transformateur, les spots 230V simplifient l'installation en éliminant un composant, mais exigent une conformité rigoureuse aux normes.
La Norme NF C 15-100 et le Repiquage
La norme NF C 15-100 est la référence en France pour les installations électriques dans les logements. Elle encadre strictement les installations, qu'elles soient neuves ou en rénovation. Concernant les circuits d'éclairage, la norme impose des règles précises pour garantir la sécurité des personnes et des biens.
Nombre de Points Lumineux par Circuit
La norme NF C 15-100 recommande un maximum de 8 points d'éclairage par circuit. Ce chiffre peut varier en fonction de la puissance des luminaires. Pour des spots LED, dont la puissance est généralement bien définie (par exemple, 5W pour 400-450 lumens), il est essentiel de ne pas dépasser cette limite pour éviter toute surcharge du circuit. Il est donc judicieux de ne pas brancher tous les spots sur un seul circuit d'éclairage. En cas de dysfonctionnement d'un circuit, les autres pourront rester fonctionnels, ce qui est un principe de sélectivité.
Section des Câbles
La section des fils électriques utilisés dans un circuit d'éclairage ne doit pas être supérieure à 1,5 mm². C'est une exigence fondamentale pour assurer la bonne conduction du courant et prévenir les surchauffes. L'utilisation de câbles de section inférieure, comme du 1 mm², peut être envisagée dans certains cas, mais le 1,5 mm² est la norme courante pour les circuits d'éclairage.
Protections des Circuits
Les circuits lumineux doivent être protégés par des disjoncteurs divisionnaires allant jusqu'à 16A maximum. Les disjoncteurs de 10A sont plus couramment utilisés pour le câblage des circuits lumineux, offrant une protection plus fine. La puissance maximale consommée par les spots LED sur un circuit électrique est variable et dépend de la capacité du disjoncteur. Par exemple, pour un disjoncteur de 10A, la puissance maximale est de P = 230V × 10A = 2300W. Il est donc important de connaître la puissance de chaque point lumineux pour équilibrer la consommation totale du circuit.
Les Risques du Repiquage Mal Réalisé
Un repiquage mal exécuté peut présenter plusieurs risques :
- Surchauffe des câbles : Si le nombre de spots dépasse la capacité du circuit ou si les connexions sont défectueuses, les câbles peuvent surchauffer, entraînant un risque d'incendie.
- Mauvais contacts : Des fils apparents, même sur 1 cm, ou des connexions peu fiables (comme des dominos mal serrés dans un espace confiné) peuvent créer des arcs électriques et des dysfonctionnements. La présence de fils à l'air libre, même sur une courte longueur, est une infraction à la norme.
- Problèmes de conformité Consuel : Le passage du Consuel, organisme chargé de vérifier la conformité des installations électriques, peut révéler des défauts de branchement, notamment en cas de repiquage non conforme. L'inspecteur pourrait juger que les règles de l'art ne sont pas respectées, même si les risques immédiats sont minimes.
- Difficulté de maintenance : Un repiquage complexe et mal organisé peut rendre les interventions ultérieures difficiles et coûteuses.
Solutions et Bonnes Pratiques pour le Repiquage
Face aux exigences normatives et aux risques potentiels, plusieurs solutions s'offrent pour un repiquage conforme et sécurisé :
Utilisation de Boîtes de Dérivation ou Protections Étanche

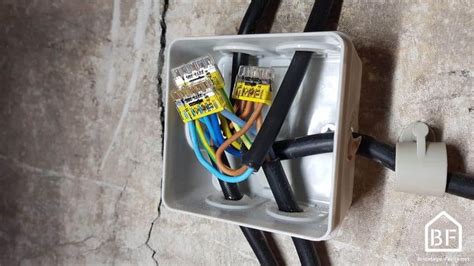

Dans certains cas, il est possible de considérer une protection (comme une boîte de type "Plexo" ou une protection spécifique pour spots) comme faisant office de boîte de dérivation. Cela permet de réaliser les pontages de manière plus sécurisée, en remplaçant les dominos par des connecteurs plus fiables comme les WAGO 3 fils.
La Connexion "Araignée"
Pour un grand nombre de spots (comme les 70 mentionnés), une alimentation en "araignée" est une solution plus appropriée. Elle consiste à dériver l'alimentation depuis une boîte de dérivation principale vers plusieurs branches, chacune alimentant un groupe de spots. Cela permet de mieux répartir la charge et de faciliter la maintenance.
L'Importance des Connexions Fiables
Lorsque le repiquage est inévitable, il est primordial d'utiliser des connecteurs fiables. Les connecteurs WAGO sont souvent recommandés car ils assurent une connexion solide et durable, évitant les risques de desserrage ou de mauvais contact. L'insertion de gaine thermorétractable peut être une solution pour isoler des connexions individuelles, mais elle peut être perçue comme un "bricolage" si elle n'est pas réalisée avec soin et sur un nombre limité de connexions.
Câble Souple vs. Fil Rigide
Pour les raccordements, l'utilisation de câble souple (type H07 RNF ou H05 VV-F 2×1 mm² pour les matériels de classe II sans terre) est préférable au fil rigide H07 V-U, surtout dans des installations où les connexions sont multiples et potentiellement soumises à des mouvements.

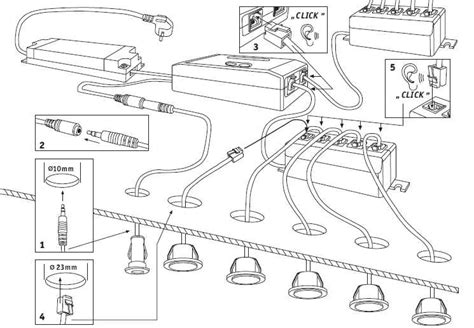

Installer les spots LED encastrés PAULMANN
Considérations Spécifiques aux Spots Encastrables
L'installation de spots encastrables présente des défis spécifiques :
Isolation et Protection Thermique
Dans les combles où l'isolation (laine de roche soufflée ou autre) est présente au-dessus du plafond, il est impératif que les spots soient protégés pour éviter tout contact direct avec le matériau isolant. Des protections spécifiques, comme des "chapeaux" ou des boîtiers isolants hermétiques à l'air (parfois siliconés sur le placo), sont nécessaires pour prévenir les risques d'incendie. Il faut s'assurer que les gaines des câbles rentrent bien dans ces protections.
Accès aux Boîtes de Dérivation
Si une boîte de dérivation est utilisée, sa localisation est importante. Une boîte placée dans les combles, accessible via un garage, est acceptable. Cependant, il est parfois préférable qu'elle soit accessible depuis le salon pour faciliter la maintenance.
Éclairage et Répartition des Spots
Au-delà des aspects techniques de branchement, le choix et la répartition des spots sont essentiels pour un éclairage fonctionnel et agréable. Pour une pièce de 16,25 m², l'objectif est d'atteindre un niveau d'éclairement suffisant, souvent mesuré en Lux (par exemple, 300 à 500 Lux pour un bureau). Cela se traduit par un besoin en lumens total (par exemple, 4800 à 8000 lumens pour 16 m²). Une répartition uniforme en quinconce est une approche courante pour éviter les zones d'ombre et assurer une diffusion homogène de la lumière.
La Question de l'Allumage
La gestion de l'allumage de plusieurs groupes de spots nécessite une planification adéquate. Pour allumer des groupes de spots indépendamment (par exemple, 3, 6 ou 9 spots), l'utilisation de télérupteurs et d'interrupteurs doubles va-et-vient est une solution courante. Les télérupteurs permettent de gérer plusieurs circuits d'éclairage à partir de différents points de commande, offrant ainsi une flexibilité appréciable.
Conclusion sur le Repiquage Autorisé
Le repiquage des spots encastrables est possible, mais il doit impérativement respecter les normes électriques en vigueur, notamment la NF C 15-100. Les points clés à retenir sont la limitation du nombre de points lumineux par circuit (8 maximum), l'utilisation de câbles de section appropriée (1,5 mm²), la protection adéquate des circuits par des disjoncteurs (10A ou 16A maximum), et la réalisation de connexions fiables et isolées. Pour des installations complexes ou un grand nombre de luminaires, des solutions comme l'alimentation en "araignée" ou l'utilisation de boîtes de dérivation dédiées sont préférables. La sécurité doit toujours primer, même si cela implique un investissement en temps et en matériel pour corriger une installation non conforme. Le respect des règles de l'art est la garantie d'une installation électrique sûre et durable.
