La construction d’une extension ou l’aménagement de combles entraîne souvent une augmentation de nos besoins en électricité. Si vous avez prévu des travaux d’agrandissement ou l’installation de nouveaux équipements, votre tableau électrique pourrait vite montrer ses limites. La taille d’un tableau électrique principal est toujours dimensionnée en fonction de la surface du logement. Avec les années, il arrive très souvent que l’on engage des travaux afin d’aménager des combles, transformer un garage en studio ou que l’on se lance même dans la construction d’une extension. Il est bien évidemment possible de remplacer son TGBT (tableau général basse tension) pour un modèle plus grand qui pourra accueillir tous les nouveaux disjoncteurs divisionnaires. Cependant, cela entraîne des travaux relativement importants. La solution au plus simple ? L'installation d'un tableau électrique divisionnaire.
Qu'est-ce qu'un tableau électrique divisionnaire ?
Un tableau divisionnaire (aussi appelé tableau électrique secondaire ou sous-tableau) est un coffret électrique installé en complément du tableau principal. Il permet de répartir l'électricité vers une zone spécifique de votre habitation sans surcharger le tableau principal. Essentiellement utilisé dans des logements de grande surface, un tableau divisionnaire permet également de distribuer, contrôler et protéger les circuits électriques d’une dépendance éloignée de votre habitation.
Les avantages de cette solution
- Extension de maison : Idéal pour les combles, garages ou studios.
- Évite la surcharge du tableau principal.
- Câblage plus court et économique.
- Dépannage simplifié par zone.
- Installation modulaire évolutive.

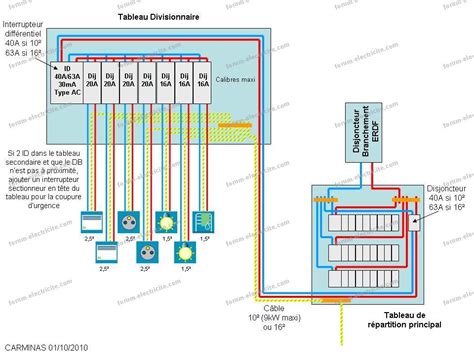

Architecture et schéma de principe
Comprendre l'architecture d'un tableau divisionnaire est essentiel avant toute installation. Le câble relie le disjoncteur de départ (tableau principal) au sectionneur (tableau divisionnaire). Le disjoncteur de départ alimente le sectionneur via un câble dédié de section 6mm², 10mm² ou 16mm² selon l'ampérage. Ce câble doit impérativement comporter 3 conducteurs : Phase + Neutre + Terre. Il est formellement interdit de brancher les tableaux en série (l'un après l'autre). Chaque tableau divisionnaire doit partir directement du tableau principal via son propre disjoncteur de protection.
Règles de branchement (Norme NF C 15-100)
La norme NF C 15-100 encadre les règles d’installation dans les logements et garantit un niveau de sécurité fiable et durable. Se repiquer sur un tableau électrique est une solution facile à implémenter, mais qui demande savoir-faire et précision. La Gaine Technique Logement (GTL) va forcément augmenter de volume. Les dimensions minimales intérieures à respecter sont de 60 cm de large et 20 cm de profondeur pour une hauteur allant du sol au plafond. Ces mesures peuvent être moindres pour les habitations dont la surface est inférieure ou égale à 35 m².
Emplacement et accessibilité
Vous devrez par ailleurs installer votre tableau secondaire de manière à ce que les équipements de protection comme l’interrupteur différentiel soient situés entre 1 et 1,80 m. Notez également qu’il faut toujours que la rangée la plus basse du tableau soit à plus de 50 cm du sol. La pose d’un coffret électrique secondaire en dessous ou au-dessus d’un point d’eau (évier, lavabo, appareil de cuisson ou chauffage, etc.) est interdite.
Équipements indispensables
Un tableau divisionnaire n'est pas une simple boîte de dérivation. Il doit contenir ses propres éléments de protection pour assurer la sécurité des personnes et des biens :
- Un interrupteur différentiel : Pour la sécurité des personnes, le tableau divisionnaire doit être équipé en tête d'un ou plusieurs interrupteurs différentiels de 30mA.
- Un dispositif de coupure générale : Il est conseillé de placer un interrupteur-sectionneur ou un disjoncteur général à l'arrivée de l'alimentation.
- Les disjoncteurs divisionnaires : Chaque circuit final (prises, éclairage, etc.) partant du tableau divisionnaire doit avoir son propre disjoncteur.
Installer facilement un tableau électrique de répartition - Tuto Brico avec Robert
Installation étape par étape
Se repiquer sur un tableau électrique est un chantier qui demande savoir-faire et précision. Pour se repiquer sur un tableau électrique, il est indispensable de pouvoir accéder aux borniers Neutre (bleu) et Phase (rouge ou noir) de l’installation principale.
Procédure de montage
- Arrêt de l’alimentation : Déclencher le disjoncteur général avant toute intervention.
- Préparation : Placez votre coffret à l’endroit voulu, en prenant soin de faire sortir les fils des appareillages de votre mur.
- Ajout d'un disjoncteur de départ : Dans le coffret principal, ajoutez un disjoncteur adapté au besoin en puissance du tableau divisionnaire (32A pour du 6mm², 40A pour du 10mm², 63A pour du 16mm²).
- Raccordement : Reliez la phase, le neutre et la terre. Le fil de terre (vert/jaune) doit être inséré sur le bornier de terre.
- Vérification : L’électricité est activée et les disjoncteurs divisionnaires du tableau secondaire sont placés sous tension les uns après les autres afin de s’assurer que tous les branchements fonctionnent.

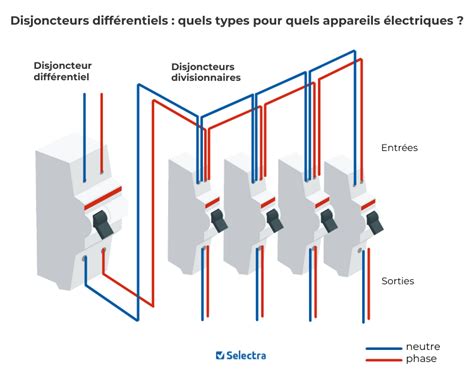

Focus sur le disjoncteur divisionnaire
Le disjoncteur est un organe de protection indispensable dans une installation électrique. Il surveille en permanence le courant qui circule dans vos circuits et coupe automatiquement l’alimentation en cas de problème. Le disjoncteur contribue à la sécurité des occupants en évitant les situations dangereuses, comme les échauffements anormaux ou les risques d’électrisation liés à une surcharge ou à un court-circuit.

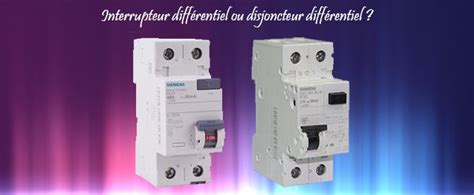

Différence entre disjoncteur et interrupteur différentiel
On les confond souvent, mais ils n’ont pas exactement le même rôle. L’interrupteur différentiel, lui, surveille les fuites de courant et protège avant tout les personnes en coupant l’alimentation en cas de défaut d’isolement. Le disjoncteur divisionnaire protège les circuits et les câbles.
Erreurs courantes à éviter
- Branchement en série : Brancher un tableau divisionnaire depuis un autre tableau divisionnaire au lieu du tableau principal. Risque : sélectivité défaillante et surcharge.
- Section de câble inadaptée : Utiliser du 6mm² pour un disjoncteur 63A ou négliger la longueur du câble. Risque : échauffement, incendie.
- Oubli de la terre : Oublier de relier la terre entre les deux tableaux ou utiliser une section de terre inférieure. Risque : électrocution en cas de défaut.
- Absence de différentiel 30mA : Ne pas installer d'interrupteur différentiel 30mA dans le tableau divisionnaire. Risque : non-conformité, danger mortel.
Choix du matériel et dimensionnement
Pour une installation simple ou une rénovation légère, un particulier averti peut réaliser ce type d’intervention. Cependant, WATTY rappelle : savoir faire, c’est bien, mais le bricolage électrique ne doit jamais se faire au détriment de la sécurité. Si vous avez le moindre doute sur votre installation, sur l’état de votre tableau ou sur le choix du matériel, ne forcez pas. Nos équipes accompagnent chaque jour des particuliers en rénovation comme des professionnels du bâtiment pour choisir le bon matériel, comprendre les normes et sécuriser les installations.
Tableau de correspondance (Sections et intensités)
| Calibre Disjoncteur | Puissance Max | Section de câble Cuivre |
|---|---|---|
| 16 A | 3 680 W | 2,5 mm² |
| 20 A | 4 600 W | 4 mm² |
| 32 A | 7 360 W | 6 mm² |
| 40 A | 9 200 W | 10 mm² |
| 63 A | 14 490 W | 16 mm² |
Note : Ces valeurs sont indicatives. Pour de grandes longueurs (plus de 28 mètres), il peut être nécessaire d'augmenter la section pour compenser la chute de tension.
Maintenance et vérification
La maintenance préventive des disjoncteurs divisionnaires est une bonne pratique souvent sous-estimée, pourtant déterminante pour la fiabilité à long terme d’une installation électrique. L’entretien périodique des disjoncteurs comprend en premier lieu le réarmement du disjoncteur pour vérifier qu’il se réenclenche correctement, puis le test du déclenchement manuel pour s’assurer du bon fonctionnement mécanique de l’appareil. Dans les installations tertiaires et industrielles, une vérification thermographique annuelle du tableau électrique permet de détecter les points chauds révélateurs d’une mauvaise connexion ou d’un disjoncteur sollicité au-delà de ses capacités nominales.
Vers une gestion optimisée de l'énergie
L'ajout d'un tableau secondaire coïncide souvent avec l'installation d'équipements qui modifient en profondeur le profil de consommation de votre foyer. Une borne de recharge pour véhicule électrique, une pompe à chaleur ou un chauffe-eau thermodynamique sont des appareils puissants dont l'utilisation peut être optimisée. Grâce aux circuits dédiés dans votre nouveau tableau, vous pouvez programmer ces appareils énergivores pour qu'ils fonctionnent durant ces heures creuses. Votre tableau secondaire devient alors non plus une simple extension, mais un outil de pilotage intelligent de votre consommation énergétique.
