Guide de l’installation et du repiquage électrique : Maîtriser le disjoncteur et la protection des circuits

Le domaine de l’électricité domestique est régi par des impératifs de sécurité stricts. Que vous souhaitiez ajouter un circuit de prises de courant ou d’éclairage dans votre logement, ou simplement comprendre le fonctionnement de votre tableau, une approche méthodique est indispensable. Brancher un disjoncteur peut sembler un peu “chantier du siècle”… mais avec les bons repères, c’est en réalité très accessible. On avance pas à pas, avec des explications simples, des points de contrôle, et les erreurs à éviter, histoire de ne pas se retrouver avec un tableau qui “clac” au mauvais moment.

Les fondamentaux de la protection électrique

Avant de sortir le tournevis, un petit point essentiel : à quoi sert vraiment un disjoncteur ? Le disjoncteur est un organe de protection indispensable dans une installation électrique. Il surveille en permanence le courant qui circule dans vos circuits et coupe automatiquement l’alimentation en cas de problème. Le disjoncteur contribue à la sécurité des occupants en évitant les situations dangereuses, comme les échauffements anormaux ou les risques d’électrisation liés à une surcharge ou à un court-circuit. Le disjoncteur protège également vos câbles et vos équipements.

On les confond souvent, mais ils n’ont pas exactement le même rôle. L’interrupteur différentiel, lui, surveille les fuites de courant et protège avant tout les personnes en coupant l’alimentation en cas de défaut d’isolement. On ne le dira jamais assez : l’électricité ne pardonne pas l’à-peu-près.

Anatomie d’un disjoncteur

Pour la détection de surcharge, le disjoncteur est constitué d’un matériel thermo-mécanique. Le symbole de la protection magnétique est un demi-cercle. Le nombre de pôles varie selon l’usage :

• Disjoncteur unipolaire : ne possède qu’une borne d’entrée et une borne de sortie.
• Disjoncteur bipolaire : possède deux bornes pour protéger la phase et le neutre.
• Disjoncteur différentiel : c’est un combiné entre le disjoncteur magnéto-thermique et l’interrupteur différentiel.

L’intensité nominale est l’intensité maximale qu’un disjoncteur peut supporter de manière continue. Si je parle de courbes, cela fera peut-être remonter de mauvais souvenirs de mathématiques à certains d’entre vous. Un disjoncteur déclenche au-delà d’une valeur de courant consommé par le récepteur qu’il protège. La courbe C est le modèle utilisé dans les installations électriques domestiques. La courbe Z est adaptée aux récepteurs très sensibles, tandis que la courbe MA est dédiée aux démarreurs de moteur.

Règles de sécurité et norme NF C 15-100

La règle la plus importante lorsque l’on réalise des travaux en électricité est de travailler hors tension pour éviter tout risque d’électrisation. Pour cela, commencez par couper l’alimentation générale de votre installation via le disjoncteur de branchement (DB). Ensuite, pour être sûr de travailler en toute sécurité, vérifiez l’absence de tension directement sur le DB avec un VAT (Vérificateur d’Absence de Tension).

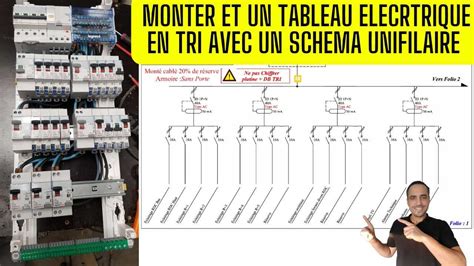

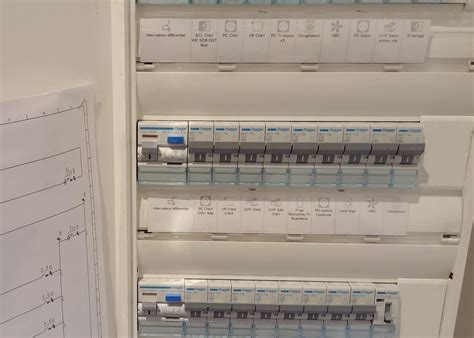

Quand on parle de branchement électrique, impossible de passer à côté de la norme NF C 15-100. C’est elle qui encadre les règles d’installation dans les habitations et garantit un niveau de sécurité fiable et durable. Elle impose une organisation logique du tableau : il doit rester accessible, lisible et correctement repéré.

Procédure d’ajout d’un disjoncteur au tableau

Tout tableau électrique doit, au moment de son installation, disposer de 20% d’espace libre. Repérez la rangée sur laquelle vous pouvez installer un disjoncteur supplémentaire. Pour cela, veillez à bien respecter un maximum de 8 disjoncteurs par interrupteur différentiel.

1. Préparation : Coupez le disjoncteur de branchement. Vérifiez l’absence de tension.

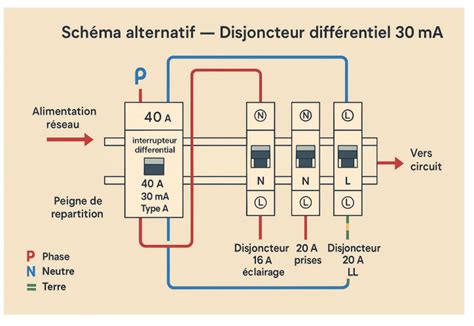

2. Démontage : Retirez le peigne horizontal de la rangée en dévissant les bornes du haut de l’interrupteur différentiel.
3. Installation : Placez le nouveau disjoncteur à la suite des autres dispositifs de protection.
4. Raccordement : Raccordez les fils de Phase et Neutre du circuit ajouté sur les bornes du bas du disjoncteur.
5. Peignage : Coupez le(s) nouveau(x) peigne(s) horizontal(aux) à la bonne longueur. Insérez-le(s) sur les bornes du haut. Comme pour l’enlever, il suffit de clipser dans les bornes auto.
6. Terre : Raccordez le fil vert/jaune du circuit au bornier de terre principal du tableau.

Le repiquage de prises : technique et limites

Le repiquage d’une prise électrique est une opération de bricolage accessible qui permet d’ajouter un nouveau point d’alimentation sans tirer une nouvelle ligne depuis le tableau électrique. C’est une solution pratique pour adapter son installation à ses besoins, à condition de respecter scrupuleusement les règles de sécurité.

La méthode du pontage

L’opération de repiquage consiste à brancher les fils de votre nouvelle installation sur les bornes de la prise existante. La plupart des prises modernes disposent de bornes doubles, prévues à cet effet. Il suffit d’insérer le nouveau fil de phase dans la borne libre du pôle phase, le nouveau fil neutre dans celle du pôle neutre, et de même pour la terre. Si les bornes sont simples, il faudra utiliser des connecteurs rapides de type Wago pour dériver chaque fil.

Les limites normatives

La norme NF C 15-100 impose des limites claires :

• Un circuit de prises de courant protégé par un disjoncteur de 16 Ampères ne doit pas comporter plus de 8 points de raccordement.
• Cette limite passe à 12 prises pour un circuit protégé par un disjoncteur de 20 Ampères avec une section de fil adaptée (2,5 mm²).

Si la charge du circuit existant est élevée ou si l’ajout d’une nouvelle prise risque de provoquer une surcharge, la création d’un nouveau circuit dédié est la solution la plus sécurisée. Un disjoncteur différentiel de 30mA est impératif pour assurer une protection contre les risques d’électrocution.

Maintenance et vérifications après travaux

Après le repiquage ou l’ajout d’un disjoncteur, un contrôle rigoureux est essentiel.

• Tests électriques : Des tests de continuité et d’isolement sont effectués à l’aide d’un multimètre. La continuité de la terre doit être vérifiée pour assurer une bonne protection (résistance inférieure à 10 Ohms).
• Inspection visuelle : Vérifiez l’état des connexions, l’absence de fils dénudés et la qualité des sertissages. Un sertissage défectueux peut causer un échauffement des fils et un risque d’incendie.
• Documentation : La réalisation d’un schéma précis de l’installation repiquée est recommandée. Il doit indiquer le tracé des câbles, le type et la section des câbles, ainsi que les points de connexion.

Erreurs courantes à éviter

Même avec de bonnes explications, certaines erreurs reviennent régulièrement lors du branchement d’un disjoncteur :

• Mauvaise section de câble : Associer un disjoncteur puissant à un câble trop fin est une erreur critique.
• Dénudage incorrect : Trop dénudé, c’est risqué. Pas assez, ça ne serre pas bien.
• Inversion Phase/Neutre : Le conducteur qui présente une tension par rapport à la terre est la phase. Il est indispensable d’identifier avec certitude la phase et le neutre avant tout branchement.
• Sens de montage : Si le disjoncteur est laissé avec les informations écrites dans le bon sens et que l’alimentation se trouve en bas, c’est une source de confusion pour celui qui interviendra sur le circuit électrique. Il s’agit aussi d’une question de fonctionnement au niveau de la chambre d’extinction de l’arc électrique.

Le bricolage électrique ne laisse aucune place à l’improvisation. Si vous avez le moindre doute sur votre installation, sur l’état de votre tableau ou sur le choix du matériel, ne forcez pas. Bricoler, oui. Improviser, jamais. Le branchement d’un disjoncteur est une étape clé, mais il s’inscrit dans un ensemble plus large : le tableau électrique et l’organisation globale de l’installation. Un repiquage électrique mal réalisé peut engendrer des conséquences graves, allant de simples pannes à des incendies ou des électrocutions.
