La rénovation électrique présente souvent des défis complexes, poussant parfois à des solutions simplifiées, mais pas toujours conformes. L'idée de « repiquer » une ligne électrique, notamment pour ajouter un point lumineux ou une prise, est une situation courante qui requiert une attention particulière aux normes de sécurité et aux réglementations en vigueur. Cet article explore les tenants et aboutissants du repiquage, en se basant sur les meilleures pratiques et les exigences de la norme NF C 15-100.
Comprendre le Repiquage et ses Enjeux
Le repiquage consiste à dériver un nouveau circuit ou un point d'utilisation (prise, lumière) à partir d'un circuit électrique existant. Si cette approche peut sembler pratique pour éviter de tirer de nouvelles lignes depuis le tableau électrique principal, elle soulève des questions fondamentales en matière de sécurité, de conformité et de performance de l'installation.
Repiquage sur une boîte de dérivation en extérieur
Lorsqu'une arrivée électrique se trouve dans une boîte de dérivation en extérieur, la question du repiquage se pose fréquemment. Il est tout à fait possible de concevoir un montage fonctionnel où le neutre n'est pas interrompu, seule la phase l'étant. Cependant, la norme est très stricte sur la séparation des circuits. Il est interdit de mélanger les circuits de prises et d'éclairage si l'on veut respecter les normes. Il est plutôt conseillé, au vu d'un projet de cette nature, de tirer une nouvelle ligne électrique depuis le tableau avec un disjoncteur dédié. La section de la ligne d'arrivée et sa protection sont des éléments cruciaux à considérer. Si vous pouviez ne pas vous repiquer sur une prise existante, ce serait préférable, de manière à ce que les circuits de prise (PC) et de lumière partent directement de la boîte de dérivation. Il faudra également préciser si cette ligne était en attente ou si d'autres récepteurs y sont déjà branchés.
Séparation des circuits : une exigence normative
La norme NF C 15-100, qui régit l'ensemble des installations électriques domestiques en France, impose une séparation claire entre les circuits d'éclairage et les circuits de prises de courant. Cette règle n'est pas arbitraire ; elle vise à prévenir les surcharges, à faciliter la maintenance et à garantir la sécurité des personnes et des biens.Pour l'éclairage, un même circuit ne doit pas comporter plus de 8 points lumineux. Il est souvent nécessaire d'avoir plusieurs circuits d'éclairage, surtout dans les logements de plus de 35 m². Concernant les prises de courant, chaque circuit peut être câblé en 1,5 mm² s'il comporte moins de 8 prises, avec un disjoncteur en 16 A ; ou alors câblé en 2,5 mm² s'il y a jusqu'à 12 prises, avec un disjoncteur en 20 A. Il est conseillé de prévoir la possibilité d'ajouter une ou deux prises dans une pièce, et donc de ne pas toujours avoir des circuits de 8 ou 12 prises, mais plutôt jusqu'à 6 ou 10.Des circuits dédiés doivent être installés pour les équipements de forte puissance comme la cuisinière, le lave-vaisselle, le lave-linge ou le sèche-linge, ainsi que pour le chauffage et les volets roulants.
Repiquage d'un point lumineux depuis une prise existante
Créer un point lumineux à partir d'une prise électrique existante est une situation courante, souvent motivée par le désir de simplifier l'installation, par exemple dans un grenier sombre.
Peut-on brancher une prise sur un interrupteur et inversement? Tuto électricité débutant
Les risques et les précautions
Le branchement d'un éclairage sur un circuit de prise électrique, bien que parfois tentant par sa simplicité apparente, présente des risques significatifs. Si le câble d'éclairage est en 1,5 mm² sur un circuit de prise également en 1,5 mm², ou même sur un circuit de prise en 2,5 mm², la situation n'est pas sans risque. La norme est très stricte et précise à ce niveau. Dans un cas précis, au même titre que pour le fil électrique, le tuyau en amont serait plus gros que le tuyau en aval. Ce type d’incident a assez peu de chance de se produire, mais la probabilité n’est pas négligeable. Mais dans un cas plus grave d’incendie par exemple, les assurances interviendront si le branchement électrique ne répond pas à la norme.Ce type de montage est à éviter si la prise de courant fait partie d’un circuit comportant déjà 8 prises (ou 5 prises si les câbles utilisés sont en 1.5mm²). Même si, dans l'absolu, et en mettant une ampoule basse consommation de 11W par exemple, cela ne risque rien, la conformité n'est pas respectée. Si la prise va directement au disjoncteur, cela peut minimiser les soucis.Il est préférable (c'est même obligatoire) d'utiliser du câble de la même section que celui de votre prise de courant, donc en général du 2,5 mm².

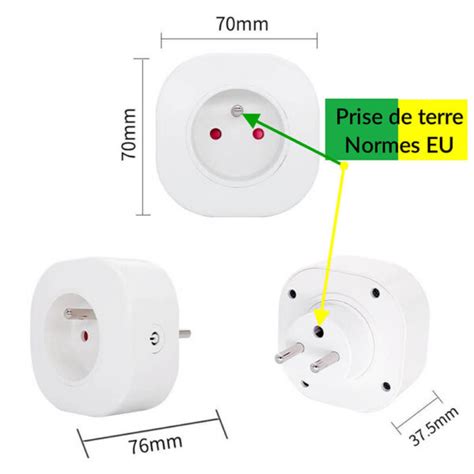

Cas particulier : Interrupteur commandant une prise
Il est tout à fait possible de brancher une prise de courant sur un interrupteur. Cela permet de commander le fonctionnement de la prise en appuyant sur le bouton de commande de l’interrupteur, comme on le ferait pour un éclairage. Le schéma de montage est identique à celui utilisé pour la pose d’un interrupteur simple allumage ou d'un va-et-vient, à ceci près que la lampe ou l’équipement est remplacé par une prise.Pour brancher un interrupteur, vous devez raccorder la phase sur la borne L et le retour de la prise à une autre borne (borne 1). Le fil neutre et la terre ne sont pas raccordés à l’interrupteur, mais directement entre un tableau électrique et la prise de courant. Pour réaliser le branchement de la prise de courant, il suffit de connecter le fil provenant de l'interrupteur sur la borne L et les deux autres fils électriques aux bornes dédiées (bleu sur neutre et vert/jaune sur terre provenant du tableau électrique).Une fois que vous avez branché votre prise de courant à votre interrupteur, la première peut être actionnée d’une simple pression sur le bouton de commande. Ce montage se fait sur un circuit en section 1,5mm² protégé par un disjoncteur 16A (au moins). À noter que vous pouvez ajouter jusqu'à 8 prises de courant sur un disjoncteur 16A.Attention : la norme NF C 15-100 impose des règles concernant le branchement d’une prise à un interrupteur. Vous pouvez connecter jusqu’à 2 prises de courant sur un même interrupteur ; au-delà, il vous faudra utiliser un télérupteur, un contacteur ou tout autre matériel similaire. Il est aussi absolument déconseillé de brancher une prise électrique directement sur un point lumineux. Seul l’interrupteur est compatible.
Appliques murales avec interrupteur intégré
Une applique murale avec interrupteur intégré se distingue des autres luminaires. Elle ne se commande pas depuis un interrupteur placé à l’entrée de la pièce et ne possède pas non plus de câble doté d’un interrupteur branché sur une prise secteur. L’applique murale se raccorde simplement au circuit de lumière par le branchement habituel : la phase, le neutre, la terre. Elles sont très faciles à installer.
L'interrupteur simple : un élément fondamental
L’interrupteur simple est l’élément de base de toute installation électrique. Il permet d’allumer ou d’éteindre un point lumineux (ampoule, plafonnier, applique, etc.) depuis un seul endroit de la pièce. Concrètement, l’interrupteur simple agit comme un petit « pont » que l’on ouvre ou que l’on ferme pour laisser passer ou couper le courant électrique vers votre éclairage.
Préparation et matériel
Avant de commencer l'installation, il est important de bien préparer. Sur l’arrière de votre interrupteur, vous trouverez des bornes de connexion. La boîte d’encastrement est un élément essentiel : elle accueille le mécanisme de l’interrupteur à l’intérieur du mur et assure sa fixation. Elle permet également de protéger les fils électriques et d’éviter qu’ils ne soient en contact direct avec les matériaux du mur. Une fois tout ce matériel à portée de main, vous êtes prêt à passer à la pratique.
Schéma de câblage et étapes d'installation
L’interrupteur agit uniquement sur la phase. Quand vous l’actionnez, vous coupez ou rétablissez le courant qui alimente la lampe. Maintenant que vous avez compris le rôle des différents fils et que vous avez sous les yeux le schéma de câblage, passons à la pratique.C’est la règle numéro 1 : avant toute intervention sur votre installation électrique, coupez le disjoncteur général au tableau. À l’aide d’une pince à dénuder, retirez environ 1 cm d’isolant sur chaque fil que vous allez raccorder (phase et retour lampe). Si vous êtes en rénovation ou en construction, placez l’interrupteur dans une boîte d’encastrement prévue dans le mur. Elle servira à accueillir le mécanisme et à protéger les fils. Branchez le fil de phase (rouge ou marron) sur la borne marquée L de l’interrupteur. Connectez ensuite le retour lampe (violet ou orange) sur la borne marquée 1. Avant de refermer le mécanisme dans la boîte d’encastrement (ou le boîtier en saillie), assurez-vous que les fils sont bien fixés et qu’aucun cuivre n’est apparent. Rétablissez l’alimentation électrique depuis le tableau. Testez votre interrupteur : la lampe doit s’allumer et s’éteindre normalement. Le neutre (fil bleu) ne passe peut-être pas par l'interrupteur ; dans ce cas, il faudra le reprendre depuis la lampe plafond.
Erreurs fréquentes à éviter
Le branchement d’un interrupteur simple n’est pas compliqué en soi, mais certaines erreurs reviennent souvent. L’une des erreurs les plus classiques consiste à brancher le neutre à la place de la phase sur l’interrupteur. Or, l’interrupteur ne doit jamais couper le neutre, mais toujours la phase. Un fil mal serré peut provoquer un mauvais contact, générer de la chaleur et, à terme, endommager l’interrupteur ou l’installation. Cela peut sembler évident, mais certains se lancent tête baissée sans couper le disjoncteur, avec un risque de choc électrique immédiat. Un fil trop dénudé, avec du cuivre qui dépasse de la borne, peut entrer en contact avec d’autres fils ou parties métalliques, créant un risque de court-circuit. Une boîte d’encastrement trop petite, mal fixée ou mal positionnée peut entraîner des fils écrasés, des contraintes mécaniques sur le mécanisme ou une mauvaise fermeture de la plaque.
Conformité et sécurité
Le branchement d’un interrupteur simple, même s'il peut sembler basique, doit être réalisé dans le respect des règles de sécurité. Avant de commencer, assurez-vous toujours que le courant est bien coupé au disjoncteur principal. Utiliser un testeur de tension ne prend que quelques secondes et peut vous éviter un accident grave. La norme NF C 15-100 est essentielle pour la sécurité. Le choix et la mise en place de la boîte d’encastrement (ou du boîtier en saillie dans certains cas) sont tout aussi importants que le câblage. Une boîte mal fixée ou trop étroite peut comprimer les fils et créer des contraintes mécaniques sur l’interrupteur. Privilégiez toujours des interrupteurs de grandes marques (Legrand, Schneider, Hager, etc.) conformes aux normes NF ou CE. Avec le temps, des bornes peuvent se desserrer ou s’oxyder.
Types d'interrupteurs et applications spécifiques

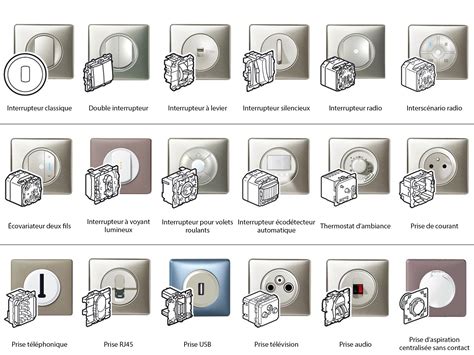

Avant même de passer au branchement de votre interrupteur simple, il est important de choisir le modèle adapté à votre installation et à votre intérieur.
Interrupteur encastré ou en saillie
L'interrupteur encastré est intégré directement dans le mur, grâce à une boîte d’encastrement. C’est la solution la plus esthétique et la plus utilisée dans les logements modernes. En revanche, l’interrupteur en saillie est fixé directement en surface, sans être intégré dans le mur. C’est la solution parfaite dans les garages, caves, ateliers ou bâtiments anciens où il est difficile de réaliser une saignée dans les murs.
Commande de plusieurs points lumineux
Oui, il est possible de commander plusieurs points lumineux avec un même interrupteur simple. Il suffit de raccorder tous les fils de retour lampe ensemble sur la borne de sortie de l’interrupteur. La phase amène le courant depuis le tableau électrique jusqu’à l’interrupteur. Le retour lampe, quant à lui, repart de l’interrupteur pour alimenter la lampe lorsque celui-ci est actionné. Selon la norme NF C 15-100, un interrupteur doit être installé entre 0,90 m et 1,30 m du sol fini.
Les interrupteurs va-et-vient et télérupteurs
L'interrupteur va-et-vient permet de commander un ou plusieurs points lumineux à partir de deux endroits différents (ex : couloir, escalier d'un étage). Le télérupteur est le module de commande le plus adapté pour gérer un éclairage depuis plus de deux points (ex : grand couloir, séjour à accès multiples). On peut brancher au maximum deux prises sur un interrupteur va-et-vient. Au-delà, il est obligatoire d’utiliser un appareil de type télérupteur ou contacteur.
Interrupteurs poussoirs et détecteurs de mouvement
Un interrupteur poussoir (ou bouton poussoir) revient automatiquement en position après l’appui sur le bouton, grâce à un ressort. Il s’utilise souvent avec un télérupteur pour multiplier les points de commande pour un même éclairage. Le bon interrupteur à utiliser avec un télérupteur est un bouton poussoir. Contrairement à un va-et-vient, le bouton poussoir revient automatiquement à sa position initiale après chaque pression et permet de commander le même éclairage depuis plusieurs points de commande. Les détecteurs de mouvement permettent d'automatiser l'allumage d'un éclairage en présence d'un utilisateur, offrant ainsi un confort d'utilisation, voire des économies d'énergie et de sécurité. La hauteur usuelle est de 1,20 m du sol fini.
Rubans LED et transformateurs
Pour brancher un ruban LED sur une prise de courant, il faut faire attention au voltage du ruban. La plupart des bandes LED ont un voltage spécifique. Les rubans en 220V sont directement compatibles avec le courant classique du logement. Ils sont donc équipés d’un adaptateur avec un interrupteur et une prise. Il suffit de brancher l’adaptateur au ruban et à l’interrupteur, puis de brancher le tout sur une prise secteur classique. Les rubans en 12 ou 24V ne peuvent pas être branchés sur une prise secteur ; il faut d’abord brancher le ruban sur un transformateur. Pour ce faire, il faut souder ou clipser la phase et le neutre sur les bornes du transformateur. Ce dernier se branche ensuite sur secteur.
Circuits extérieurs et protection
Les circuits extérieurs doivent être réalisés avec des câbles adaptés à l’usage extérieur, comme le U1000R2V ou équivalent. Le conducteur de terre ou conducteur de protection (couleur vert/jaune) relié à la prise de terre doit être présent sur tous les circuits, même s'il n'est pas utilisé par des appareils de classe II (double isolation).
Peut-on brancher une prise sur un interrupteur et inversement? Tuto électricité débutant
Le disjoncteur différentiel
Plusieurs circuits de lumières peuvent arriver sur un même interrupteur différentiel. Le disjoncteur différentiel ne possède à l’origine qu’un seul fil par borne (une phase et un neutre). L'intérêt d'avoir plusieurs interrupteurs différentiels est de segmenter l'installation et de limiter l'impact d'un défaut sur l'ensemble du logement.
Récapitulatif des règles importantes
Le branchement d’un interrupteur simple est une opération accessible à condition de respecter les étapes clés : couper le courant, préparer correctement les fils, raccorder la phase et le retour lampe sur les bonnes bornes, puis tester votre installation en toute sécurité. N’oubliez jamais que la sécurité est prioritaire : respectez toujours la norme NF C 15-100 et assurez-vous de travailler hors tension. Évitez absolument d’utiliser des câbles souples dans l’électricité de votre maison. Le branchement d'un interrupteur à voyant lumineux Céliane, par exemple, nécessite de couper l'alimentation et de vérifier l'absence de tension, de connecter le fil de phase sur la borne L de l'interrupteur et le fil de retour lampe sur la borne 1 de l’interrupteur.
